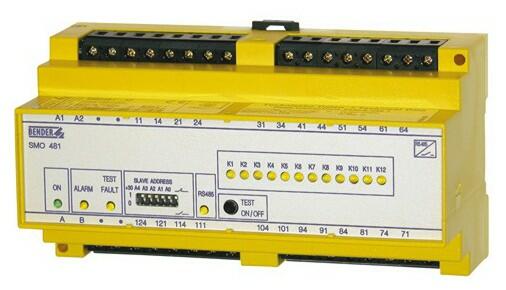

SMO481-12 - Prevodník signálov
Prevodník riadiacich signálov z ovládacích panelov TM na relé signály
Prevodník riadiacich signálov z ovládacích panelov TM na relé signály.
Dostupnosť: Predaj ukončený
Náhradné produkty
Dopyt na produktPorovnať
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.
Nahradené produktmi
SMO482-12Prevodník signálov
Prevodník riadiacich signálov na dvojstavové relé signály. Každé výstupné relé môže byť priradené ľubovoľnému kanálu ľubovoľného komunikačného zariadenia.
Popis produktu
- 12 relé výstupov
- Nastaviteľný režim N/C alebo N/O
- Tlačítko TEST na overenie funkcie výstupných relé
- Kontrolná LED na indikáciu stavu: ON, ALARM a TEST
- Vstup RS485 (BMS protokol)
Rozšírené informácie
Popis a použití
Signální převodníky SMO481-12 převádí řídící signály z TM ovládacích panelů (přenášené na vybraných kanálech BMS sběrnice) na releové signály. Kontakty relé jsou vhodné i pro napájení elektrických obvodů malým proudem (>5 mA). Výstupní relé převodníku mohou sloužit např. pro spínání osvětlení nebo zapíná/odpojování přístrojů na základě řídících signálů z ovládacích panelů TM.
Funkce
Signální převodník převádí řídící signály přenášené z TM ovládacího panelu po sběrnici BMS na reléové výstupní signály.
Technické údaje
| Izolace dle IEC 60664-1: | |
| Jmenovité izolační napětí | AC 250 V |
|---|---|
| Jmenovité rázové napětí | 4 kV |
| Stupeň znečistění | 3 |
| Napájecí napětí: | |
| Jmenovité pracovní napětí US | viz. údaje pro obj. |
| Rozsah pracovního napětí | 0,8...1,1 US |
| Jmenovitý kmitočet | 50...60 Hz |
| Vlastní spotřeba max. | max. 3 W |
| Spínací prvky: | |
| 12 spínacích relé | s 1 přepínatelným kontaktem |
| Pracovní režim | nastavitelný N/C nebo N/O |
| Jmenovité spínací napětí | AC 250 V/DC 300 V |
| Doba elektrické životnosti | 10000000 cyklů |
| Spínací třída dle DIN IEC 60255 díl 0-20 | IIB |
| Zapínací schopnost | AC 5 A |
| Vypínací schopnost | 2 A (AC 230 V, cos φ = 0,4) 0,2 A (DC 220 V, L/R = 0,04 s) |
| Rozhraní: | |
| Protokol | BMS/RS485 |
| Rozsah adres | 1...30, offset 30 |
| Max. délka kabelů | 1200 m |
| Doporučený typ kabelů | J(Y)STY 2×0,6 |
| Zakončovací odpor | 120 Ω (0,25 W) |
| Všeobecné informace: | |
| EMC imunita | dle EN 61000-6-2 |
| EMC emise | dle EN 61000-6-2 |
| Odolnost proti pádu při provozu dle IEC 60068-2-27 | 15 g/11 ms |
| Odolnost proti nárazu při transportu dle IEC 60068-2-29 | 40 g/6 ms |
| Odolnost proti vibracím při provozu dle IEC 60068-2-6 | 1 g/10...150 Hz |
| Odolnost proti vibracím při transportu dle IEC 60068-2-6 | 2 g/10...150 Hz |
| Samozhášitelnost | UL94V-0 |
| Pracovní teplota okolí | -10...+55 °C |
| Skladovací teplota | -40...+70 °C |
| Pracovní činnost | trvalá |
| Montáž na DIN lištu | jakákoliv pozice |
| Přípojení | pomocí šroubových svorek |
| Průměr připojovacího vodiče | 0,2...4 mm2 (dle typu vodiče) |
| Krytí dle EN 60529 | IP 30 (vnitřní součásti) IP 20 (konektory) |
| Hmotnost | cca. 350 g |
Údaje pro objednávku
| Typ | Napájecí napětí Us | Objednací číslo |
| SMO481-12 | AC 230 V | B92047005 |
|---|
Normy
- DIN EN 501178:1998-04
