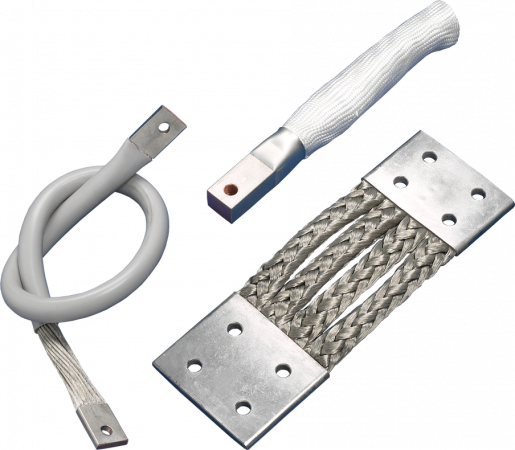

Spojky zo splietaných medených laniek

Spojky vyrobené zo splietaných alebo krútených laniek pre vodivé spojenie pohyblivých súčastí elektrických zariadení s možnosťou pohybu do všetkých strán. Vhodné pre vysoké prúdové zaťaženia od 300 do 2100 A.
Dostupnosť: Na požiadanie
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Jaroš
Ing. Jan Jaroš
Technicko-obchodný špecialista multifunkčných meracích prístrojov, vypínačov a automatických prepínačov SOCOMEC a splietaných medenných vodičou COREX.

Popis produktu

  • Materiál: Elektrotechnická meď (Cu ETP UNI 1977-78:2000), pocínovaná alebo holá.
  • Spletené z drôtov o priemere: 0,20 mm (0,10 mm na vyžiadanie).
  • Koncovky: pocínované (je možné dodať taktiež postriebrené na vyžiadanie).
  • Spojky môžu byť dodané s izoláciou podľa výberu zákazníka.
  • Špeciálne prevedenie podľa výkresu zákazníka na vyžiadanie.

Spojky je možné dodat s izoláciou podľa voľby:

  • HVR - sklolaminátovou
  • HKR - gumovou
  • RHO - silikónovou (šedou)
  • SYL - silikónovou (priehľadnou)
  • PLF - polyolefinovou (čiernou)

Upozornenie: prúdová zaťažiteľnosť pri použití izolovaných spojok je znížena približne o 15-25%.


Rozšírené informácie

Schéma

Schéma - Spojka ze splétaných lanek
Holá meď

Typové označenie
Prierez
[mm2]
A
[mm]
B
[mm]
Hrúbka
S
[mm]
Dĺžka
L
[mm]
Priemer
otvorov D
[mm]
Typ
koncovky
Prúdová
zaťažiteľnosť
AC [A]
COR 75/020-200/30 75 30 30 5,2 200 11 W1 300
COR 100/020-250/30 100 30 30 6,0 250 11 W1 370
COR 150/020-300/35 150 35 35 7,5 300 13 W1 480
CCR 300/010-400/40 300 40 40 10,6 400 13 W1 780
CCR 400/010-400/50 400 50 50 12,0 400 13 W1 950
CCR 500/010-500/50 500 50 50 16,0 500 13 W1 1100
CCR 600/010-500/50 600 50 50 17,5 500 13 W1 1250
Pocínovaná meď

Typové označenie
Prierez
[mm2]
A
[mm]
B
[mm]
Hrúbka
S
[mm]
Dĺžka
L
[mm]
Priemer
otvorov D
[mm]
Typ
koncovky
Prúdová
zaťažiteľnosť
AC [A]
COS 75/020-200/30 75 30 30 5,2 200 11 W1 300
COS 100/020-250/30 100 30 30 6,0 250 11 W1 370
COS 150/020-300/35 150 35 35 7,5 300 13 W1 480
CCS 150/020-300/35 150 35 35 7,5 300 13 W1 480
CCS 200/020-300/40 200 40 40 8,3 300 13 W1 610
CCS 250/020-300/40 250 40 40 10,0 300 13 W1 700
CCS 300/020-400/40 300 40 40 10,6 400 13 W1 780
CCS 2x150/020-400/40 300 40 40 10,6 400 13 W1 900
CCS 2x200/020-400/50 400 50 50 12,0 400 13 W1 1150
CCS 2x250/020-500/50 500 50 50 16,0 500 13 W1 1300
CCS 2x300/020-500/60 600 60 60 17,5 500 13 W1 1450
CCS 4x150/020-400/80 600 80 80 12,5 400 13 W4 1500
CCS 4x200/020-400/80 800 80 80 15,5 400 13 W4 1650
CCS 4x250/020-500/100 1000 100 100 16,5 500 13 W5 1850
CCS 4x300/020-500/120 1200 120 120 16,5 500 13 W7 2100

Údaje o prúdovej zaťažiteľnosti sú informatívne.

Štandardné tvary koncoviek

Standardní tvary koncovek
