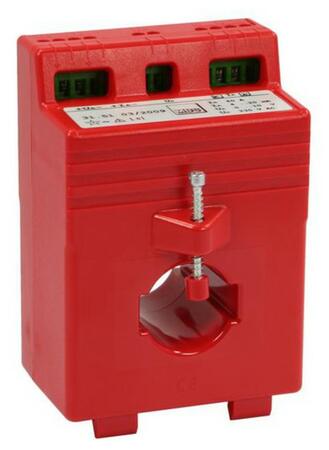

SWMU 32.52/51 - Merací prevodník prúdu s transformátorom
Bez pomocného napájania
Prim. men. prúdy: 1...750 A
Primárny vodič Ø: 28 mm
Primárny pas: 30 x 10 mm
Výstup: DC prúd aj napätie
Cena od 130,42 EUR
od 160,42 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (16)
Dopyt na produktPorovnať
Jiří Formánek
Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS.
Varianty k produktu SWMU 32.52/51 - Merací prevodník prúdu s transformátorom (16)
Filtrace
Primárny menovitý prúd
Prevodník s transf.
SWMU 32.52; 1A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 1A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 30x10 mm
Převod transformátoru: 1A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 31-9006
EAN: 4061701100426
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
132,60 EUR/ks
163,10 EUR s DPH
+-
Prevodník s transf.
SWMU 32.52; 5A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 5A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 30x10 mm
Převod transformátoru: 5A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 31-9007
EAN: 4061701100433
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
132,60 EUR/ks
163,10 EUR s DPH
+-
Prevodník s transf.
SWMU 32.52; 10A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 10A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 30x10 mm
Převod transformátoru: 10A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 31-9008
EAN: 4061701100440
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
132,60 EUR/ks
163,10 EUR s DPH
+-
Prevodník s transf.
SWMU 32.51; 40A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 40A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 30x10 mm
Převod transformátoru: 40A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 31-9013
EAN: 4061701100457
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
130,42 EUR/ks
160,42 EUR s DPH
+-
Prevodník s transf.
SWMU 32.51; 50A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 50A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 30x10 mm
Převod transformátoru: 50A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 31-9014
EAN: 4061701100464
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
130,42 EUR/ks
160,42 EUR s DPH
+-
Prevodník s transf.
SWMU 32.51; 60A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 60A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 30x10 mm
Převod transformátoru: 60A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 31-9015
EAN: 4061701100471
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
130,42 EUR/ks
160,42 EUR s DPH
+-
Prevodník s transf.
SWMU 32.51; 75A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 75A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 30x10 mm
Převod transformátoru: 75A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 31-9016
EAN: 4061701100488
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
130,42 EUR/ks
160,42 EUR s DPH
+-
Prevodník s transf.
SWMU 32.51; 100A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 100A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 30x10 mm
Převod transformátoru: 100A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 31-9017
EAN: 4061701100495
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
130,42 EUR/ks
160,42 EUR s DPH
+-
Prevodník s transf.
SWMU 32.51; 150A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 150A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 30x10 mm
Převod transformátoru: 150A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 31-9018
EAN: 4061701100501
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
130,42 EUR/ks
160,42 EUR s DPH
+-
Prevodník s transf.
SWMU 32.51; 200A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 200A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 30x10 mm
Převod transformátoru: 200A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 31-9019
EAN: 4061701100518
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
130,42 EUR/ks
160,42 EUR s DPH
+-
Prevodník s transf.
SWMU 32.51; 250A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 250A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 30x10 mm
Převod transformátoru: 250A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 31-9020
EAN: 4061701100525
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
130,42 EUR/ks
160,42 EUR s DPH
+-
Prevodník s transf.
SWMU 32.51; 300A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 300A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 30x10 mm
Převod transformátoru: 300A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 31-9021
EAN: 4061701100532
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
130,42 EUR/ks
160,42 EUR s DPH
+-
Prevodník s transf.
SWMU 32.51; 400A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 400A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 30x10 mm
Převod transformátoru: 400A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 31-9022
EAN: 4061701100549
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
130,42 EUR/ks
160,42 EUR s DPH
+-
Prevodník s transf.
SWMU 32.51; 500A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 500A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 30x10 mm
Převod transformátoru: 500A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 31-9023
EAN: 4061701100556
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
130,42 EUR/ks
160,42 EUR s DPH
+-
Prevodník s transf.
SWMU 32.51; 600A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 600A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 30x10 mm
Převod transformátoru: 600A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 31-9024
EAN: 4061701100563
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
130,42 EUR/ks
160,42 EUR s DPH
+-
Prevodník s transf.
SWMU 32.51; 750A/0...20mA; 0...10V; tř.0,5; bez pom. napájeníPrůměr prim. vodiče: 28 mm
Primární lišta: 30x10 mm
Převod transformátoru: 750A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
Primární lišta: 30x10 mm
Převod transformátoru: 750A/0...20mA; 0...10V
Třída přesnosti: 0,5
Pomocné napájení: bez napájení
OBJ: 31-9025
EAN: 4061701100570
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
130,42 EUR/ks
160,42 EUR s DPH
+-
Popis produktu
Merací prevodník striedavého prúdu so vstavaným transformátorom a s pomocným napájaním.
Merací prevodník typovej rady SWMU slúži k prevodu sínusového striedavého prúdu na vnútený, meranej hodnote úmerný, jednosmerný signál. Tento výstupný signál, nezávislý na záťaži, umožňuje súčasné pripojenie niekoľkých vyhodnocovacích prístrojov napr. ukazovacieho prístroja, zapisovača, hlásiča mezných hodnôt ap., ktoré môžu byť umiestnené v blízkosti miesta merania alebo aj vo väčších vzdialenostiach.
Vstupný striedavý prúd je transformovaný na nízku, elektronike prispôsobenú veľkosť, ďalej je usmernený a elektronicky prevedený na prúdový alebo napäťový signál umerný vstupnému prúdu.
Obecné vlastnosti
- bez pomocného napájania
- s integrovaným prúdovým transformátorom
- montáž na DIN lištu
- minimálna potreba prepájacích vodičov
- výstupný signál nezávislý na záťaži
- výstupy sú odolné proti skratu a rozpojeniu
- výstupy nesmú byť vzájomne prepojené!
SWMU 32.52 pre primárne prúdy do 10 A
- primárny vodič je pripojený na svorky s označením "K-L", ktoré sú umiestnené na hornej strane puzdra.
SWMU 32.51 pre primárne prúdy od 15 A
- primárny vodič prechádza otvorom v prevodníku
Technické parametre
Parametry
| Trieda presnosti | 0.5 |
|---|---|
| Napájanie | Bez pomocného napájení |
| Primárny vodič Ø (max) | 28 mm |
| Primárny pas | 30x10 mm |
| Šírka | 80 mm |
| Speciální měřicí převodníky | |
Vstupné meracie parametre |
|
|---|---|
| Vstupný kmitočet fN | 50/60 Hz |
| Menovitý vstupný prúd IN | |
| SWMU 31.52 | 1, 5, 10 A |
| SWMU 31.51 | 15, 20, 25, 30, 40, 50, 60, 75, 100, 150, 200, 250, 300, 400, 500, 600, 750 A |
| Vlastná spotreba | ≥ 2,5 VA |
| Dovolené preťaženie | 1,5 x IN trvalo / 8 x IN po dobu 40 sek. |
| Prevádzkový rozsah | 15....120% IN |
Výstupné parametre |
|
| DC prúd nezávislý na záťaži | 0 až 20 mA alebo 4 až 20 mA |
| Max. vonkajšia záťaž | ≤ 500 Ω |
| Max. zaťažovacie napätie | ≤ 15 V |
| Mezné prúdové preťaženie | ≤ 34 mA |
| DC napätie | 0 až 10 V alebo 2 až 10 V |
| Vonkajšia záťaž | ≥ 10 kΩ |
| Max. zaťažovacie napätie | ≤ 18 V |
| Mezné napäťové preťaženie | ≤ 18 V |
| Zbytkové zvlnenie výst. prúdu | < 1% p.p. |
| Doba ustálenia | < 500 ms |
| Rozsah prevádzkových teplôt | -5°C ≤ ν ≥ +40°C |
Presnosť |
|
| Referenčná hodnota | veľkosť meracieho rozsahu |
| Trieda presnosti | 0,5% |
| Doba zahriatia | ≤ 5 min |
Bezpečnosť |
|
| Stupeň krytia | IP40 - puzdro, EN60529 |
| IP20 - pripojovacie svorky, EN 60529 | |
| Stupeň znečistenia | 2 |
| Skúšobné napätie (DIN57411) | 4 kV (aktívne obvody proti puzdru) |
Rozmery |
|
| Šírka / Výška / Hrúbka | 80 mm / 117,8 mm / 71 mm |
| Primárny vodič | priemer 28 mm |
| Primárny pas | 30 x 10 mm |
| Hmotnosť | 600 g |
