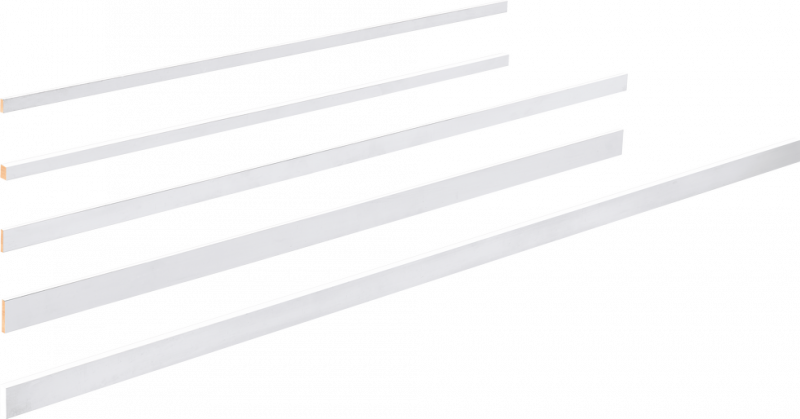

Zbernice pre 185mm systém
Dopyt na produktPorovnať
Popis produktu
Pocínovaním Cu-zberníc sa podstatne redukuje spotreba času navytvorenie spojov a zbernice sú účinne chránené proti agresívnym látkam.
Rozšírené informácie
Prúdová zaťažiteľnosť je udaná pri plochých zberniciach pri teplote okolia 35 °C a teplote zbernice 65 °C.
- Rádius R 0,5
- Dovolená tolerancia:
Šírka: +0,1 / -0,5
hrúbka: +0,1 / -0,3
Systém 185 mm / 2100 A
| Obj. číslo | M. prúd [A] | Hmotnosť [kg] | Prierez [mm×mm] | Dĺžka [mm] | Povrchová úprava |
|---|---|---|---|---|---|
| 01625.000 | 630 | 6,46 | 30×10 mm | 2,4 | pocínovaná |
| 01204.000 | 630 | 9,69 | 30×10 mm | 3,6 | pocínovaná |
| 01626.000 | 850 | 8,60 | 40×10 mm | 2,4 | pocínovaná |
| 01627.000 | 1000 | 10,75 | 50×10 mm | 2,4 | pocínovaná |
| 01628.000 | 1250 | 12,90 | 60×10 mm | 2,4 | pocínovaná |
| 01765.000 | 1500 | 17,20 | 80×10 mm | 2,4 | pocínovaná |
| 01766.000 | 1800 | 21,50 | 100×10 mm | 2,4 | pocínovaná |
| 01767.000 | 2100 | 25,80 | 120×10 mm | 2,4 | pocínovaná |
| 01609.000 | 1250 | 10,06 | H profil | 2,4 | pocínovaná |
| 01224.000 | 1250 | 15,10 | H profil | 3,6 | pocínovaná |
| 01250.000 | 1250 | 10,06 | H profil | 2,4 | holá |
| 01223.000 | 1250 | 15,10 | H profil | 3,6 | holá |
Vyššie hodnoty prúdovej zaťažiteľnosti ako podľa DIN 43671 sú vypočítavané podľa prevádzkových podmienok. Vďaka prevedeniu zberníc a vďaa cirkulácii vzduchu vo vnútri zariadenia je priaznivo ovplyvnená teplota zbernice.
Pri zmene okolitých podmienok môže byť stanovený korekčný fakto podľa diagramu nižšie:
Prúdová zaťažiteľnosť zberníc
V závislosti na teplote okolia môže byť zaistený pre ploché zbernice korekčný faktor k2 odpovedajúci DIN 43 671 podľa zobrazeného diagramu. Pri zmene prevádzkových podmienok a pri trvalom zaťažení je potreba zohľadniť korekčný faktor.
Oproti tomu môžu byť zbernice viac zaťažené, kedy komponenty majú odpovedajúcu vyššiu trvalú tepelnú odolnosť.
Napríklad pocínované zbernice 30×10 smú byť zaťažené za normálnych prevádzkových podmienok 630 A. Pri zaťažení napríklad 800 A je potrebný korekčný faktor 1,3. Na diagrame je znázornené, že pri tomto korekčnom faktore a pri 35 °C teploty vzduchu je zbernica zahriata na 85 °C.
