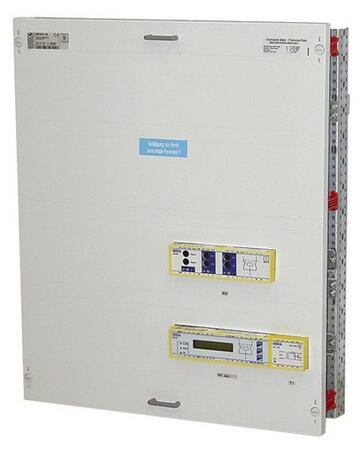

UMC710D4-HA - Prepínací modul trojfázového napájania
Kompletný systém pre štvorpólové prepínanie dvoch napájacích zdrojov
Kompletný kontrolný a prepínací modul pre trojfázové prípadne jednofázové napájanie zdravotníckych priestorov a možnosťou manuálneho prepínania medzi prívodmi (zdrojmi).
Nahradené produktmi
Automatický prepínací a monitorovací modul pre trojfázové inštalácie s komunikačným rozhraním RS-485 a protokolom BMS pre prenos stavových a alarmových hlásení na kontrolné a signalizačné panely.
Popis produktu
- Verzia HA s prepínaním medzi manuálnym/automatickým ovládaním
- Menovitý prúd In podľa kategórie použitia AC-3 až 630 A
- Verzia s In 29...42 A (DIN-VDE 0100-710) pre použitie v rozvádzačoch Skupiny 2
- Nastaviteľný prepínací čas t ≤ 0,5...20 s (pre In > 100 A ≤ 0,8...20 s)
- Monitorovanie pripojenia
- Pružinové svorkovnice (bez šraubové resp. prítlačné svorkovnice)
- Interná funkčná skúška
- Zbernicový systém pre jednoduchú inštaláciu
- Nastavenie parametrov v MENU LC displeja
- Napájací zdroj AN 450 pre 3 kusy panelov MK2430 nebo CP907
- Bez halogénové vodiče
Rozšírené informácie
Popis a použitie
Moduly UMC710D4 sú určené pre prepínanie medzi dvomi zdrojmi (MDO/DO resp. DO/VDO). Rada týchto modulov je dostupná pre prúdy až 630 A. Pre vyššie prúdy možno použiť riadiacu jednotku USC710D4 s externými výkonovými prvkami. Zobrazenie stavových a výstražných hlásení je zaistené pomocou signalizačných a testovacích panelov pripojených po dvojvodičovej zbernici BMS.
Verzia HA s manuálnym ovládaním
Verzia UMC710D4-HA pre prepínanie medzi manuálnym/automatickým ovládaním.
Zvýšená elektrická bezpečnosť
Kontinuálne monitorovanie ovládanie prístrojov a automatických procesov (cievky riadiacich kontaktov) a monitorovanie základných pripojení ako sú:
- Prúdové transformátory
- Teplotné senzory
- Monitorovanie skratu na výstupe prepínacieho modulu a preddefinovanej prepínacej funkcie
Funkcia
V bezporuchovom stave je zapnutý základný prívod (prívod 1 resp. LINE 1). Ak napätie klesne v jednej alebo viacerých fázach pod nastavenou hodnotou, prepne modul automaticky na záložný prívod (prívod 2 resp. LINE 2). Prepínací čas možno nastaviť individuálne. Pre zaistenie pripravenosti je neustále okrem prívodu 1 monitorovaný aj prívod a výstup prepínacieho modulu (LINE 3). Po obnovení napätia na základnom prívode dôjde automaticky k prepnutiu na tento prívod. Pretože prepínacie moduly umožňujú individuálne nastaviť prepínacie časy a dobu oneskorenia, je možné koordinovať prepínanie viacerých modulov tak, aby bola redukovaná spínacia energia. Prepínaciu funkciu je možné overiť pomocou testovacieho tlačítka na čelnom paneli.
Normy
Prepínacie moduly UMC710D4 spĺňajú požiadavky noriem:
- STN 33 2140
- ČSN 33 2140
- TNI 33 2140
- DIN VDE 0100-710 (VDE 0100 časť 710):2002-11
- DIN EN 61557-8 (VDE 0413 časť 8):2007-12
- IEC 60364-7-710:2002-11
- IEC 61557-8:2007-07
Rozmiestnenie prvkov UMC710D4-29...42-HA
- Pole svorkovnice X1
- Pole svorkovnice X2
- Merací transformátor prúdu T3 pre monitorovanie neutrálneho vodiča N
- Poistky
- Stykač K1 pre prívod 1 (LINE 1) s blokovacím modulom K6
- Stykač K2 pre prívod 2 (LINE 2) s blokovacím modulom K7
- Prístroj na monitorovanie napätia SUD487
- R1, R2 odpor 30 kΩ, 2W, na monitorovanie otvoreného obvodu
- Relé RK474 pre výstup ovládacích a alarmových hlásení signalizačného panelu TMX-HA
- Riadiaci a signalizačný prístroj PRC487
- Napájací zdroj AN450 na napájanie až troch signalizačných panelov MK2430, CP907
Rozmiestnenie prvkov UMC710D4-160...630-HA
- Prístroj na monitorovanie napätia SUD487
- Pole svorkovnice X3
- Riadiaci a signalizačný prístroj PRC487
- Napájací zdroj AN450 na napájanie až troch signalizačných panelov MK2430, CP907
- Relé RK474 pre výstup ovládacích a alarmových hlásení signalizačného panelu TMX-HA
- Poistky
- Merací transformátor prúdu T3 pre monitorovanie neutrálneho vodiča N
- Stykač K1 pre prívod 1 (LINE 1) s blokovacím modulom K6
- Stykač K2 pre prívod 2 (LINE 2) s blokovacím modulom K7
Rozmery a hmotnosť
Typ | Rozmery riadiacej časti pole/rada (š/v/h) [mm] |
Rozmery napájacej časti pole/rada (š/v/h) [mm] |
Doporučená hĺbka rozvádzača [mm] |
Váha [kg] |
UMC710D4-29-HA | 2/4* (500/600/220) | -- | 300 | 16 |
---|---|---|---|---|
UMC710D4-42-HA | 2/4* (500/600/220) | -- | 300 | 18 |
UMC710D4-160-HA | 2/2 (500/300/130) | 2/3 (500/450/260) | 400 | 20 |
UMC710D4-250-HA | 2/2 (500/300/130) | 2/3 (500/450/260) | 400 | 20 |
UMC710D4-400-HA | 2/2 (500/300/130) | 2×2/4 (2×500/450/280) | 400 | 66 |
UMC710D4-630-HA | 2/2 (500/300/130) | 2×2/4 (2×500/450/280) | 400 | 66 |
Technické parametre
Izolácia podľa IEC 60664-1 | |
Menovité izolačné napätie | AC 400 V |
---|---|
Menovité rázové skúšobné napätie | 2,5 kV |
Prepínacie prvky/výkonové obvody | |
Prepínacie prvky | do 42 A stykače s mechanickou blokáciou (S) 63 A a viac istič s motorovou spúšťou (L) |
---|---|
Menovité napätie siete Ue | 3(N)AC 400/230 V |
Rozsah pracovného napätia Ue | 0,85...1,15 x Ue |
Menovitá frekvencia | 50...60 Hz |
Menovitý prúd | viď tabuľka nižšie |
Poistky | viď tabuľka nižšie |
Kategória použitia | AC-3 |
Nastaviteľný prepínací čas | ≤ 0,5...20 s |
Parametre napájania | |
Menovité napätie siete Us | AC 230 V |
---|---|
Rozsah pracovného napätia Us | 0,85...1,15 x Us |
Menovitá frekvencia | 50...60 Hz |
Vlastná spotreba | viď tabuľka nižšie |
Riadiaci a signalizačný panel PRC487 | |
Zobrazenie | podsvietený LC displej, 2×16 znakov, 3,5 mm |
---|---|
Riadiace výstupy | ≤ 5 V DC |
Monitorovanie napätia | |
Nastaviteľná prahová hodnota podpätia | 0,7...0,9 x Ue |
---|---|
Prahová hodnota prepätia | 1,15 x Ue |
Vybavovacia doba tan | 50...250 ms |
Nastaviteľné oneskorenie toff (krok 50 ms) | 0...9950 ms |
Nastaviteľne oneskorenie ton(krok 1 s) | 0...249 s |
Nastaviteľný čas prestoja (krok 50 ms) | 0...9950 ms |
Spínacie obvody | |
Spínacie prvky (PRC487) | 1 x relé s 1 prepínacím kontaktom |
---|---|
Pracovný režim | N/C |
Komunikačné rozhranie | |
Rozhranie/protokol | RS485/BMS |
---|---|
Prenosová rýchlosť | 9,6 kbit/s |
Dĺžka prepojovacieho vodiča | ≤ 1200 m |
Doporučený typ vodiča | J-Y(ST)Y 2×2×0,8, tienený, jedna strana pripojená k PE |
Zakončenie zbernice | odpor 120 Ω (0,25 W) |
Rozsah adries | 2...90 |
Továrne nastavenie adresy | PRC487: 4 |
Všeobecné údaje | |
Typ pripojenia | pružinové svorky |
---|---|
Pracovná teplota okolia | -10...55 °C |
Pracovný režim | nepretržitá prevádzka |
Montáž | vertikálna |
Stupeň krytia, vnútorné súčasti (DIN EN 60529) |
IP 30 |
Stupeň krytia, svorky (DIN EN 60529) |
IP 20 |
Samozhášavosť | UL94V-0 |
Montáž, hmotnosť, rozmery | viď rozmery a hmotnosť |
Typ | Použitý spínací prvok |
Max. pracovný prúd (AC-3) |
Max. prípustný prúd podľa DIN VDE 0100-710 |
Max. prípustná poistka |
Max. spotreba |
UMC710D4-29-HA | S | 65 A | 29 A | 80 A gL/gG | 44 W |
---|---|---|---|---|---|
UMC710D4-42-HA | S | 95 A | 42 A | 100 A gL/gG | 44 W |
UMC710D4-160-HA | L | 160 A | 160 A | 160 A gL/gG | 55 W |
UMC710D4-250-HA | L | 250 A | 250 A | 250 A gL/gG | 87 W |
UMC710D4-400-HA | L | 400 A | 400 A | 800 A gL/gG | 172 W |
UMC710D4-630-HA | L | 630 A | 630 A | 800 A gL/gG | 172 W |
S - stykač s mechanickou blokáciou L - istič s motorovou spúšťou |
|||||
Ďalšie typy na vyžiadanie |
