CP9xx - Rad riadiacich dotykových panelov

Dotykový panel pre dohľad a ovládanie technológií nielen v zdravotníckych priestoroch

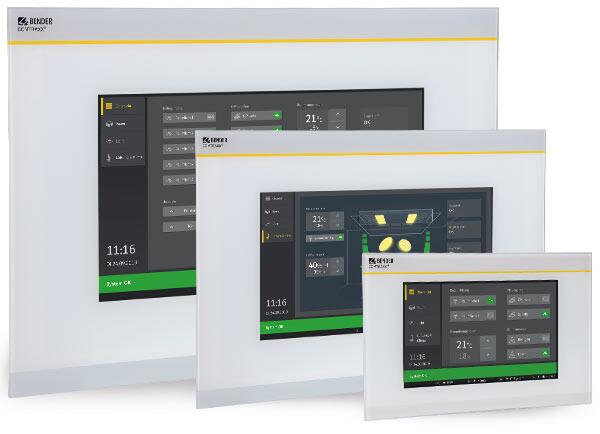

Multifunkčný dotykový panel a prevodník radu CP900 zlučuje celý rad komunikačných rozhraní do jedného prístroja a je určený hlavne na monitoring stavu dôležitých rozvodov a technológií v zdravotníckych priestoroch, a to vrátane vizualitácie a signalizácie alarmov.
Zobrazenie pracovných a chybových hlásení z monitorovacích systémov firmy BENDER podľa ČSN 33 2000-7-710 a STN 33 2000-7-710

Dostupnosť: Na ceste
Zvoľte variantu (5)
ChatDopyt na produkt
PorovnáníPorovnať
Vladimír Frič
Vladimír Frič
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER MEDICS.

Varianty k produktu CP9xx - Rad riadiacich dotykových panelov (5)

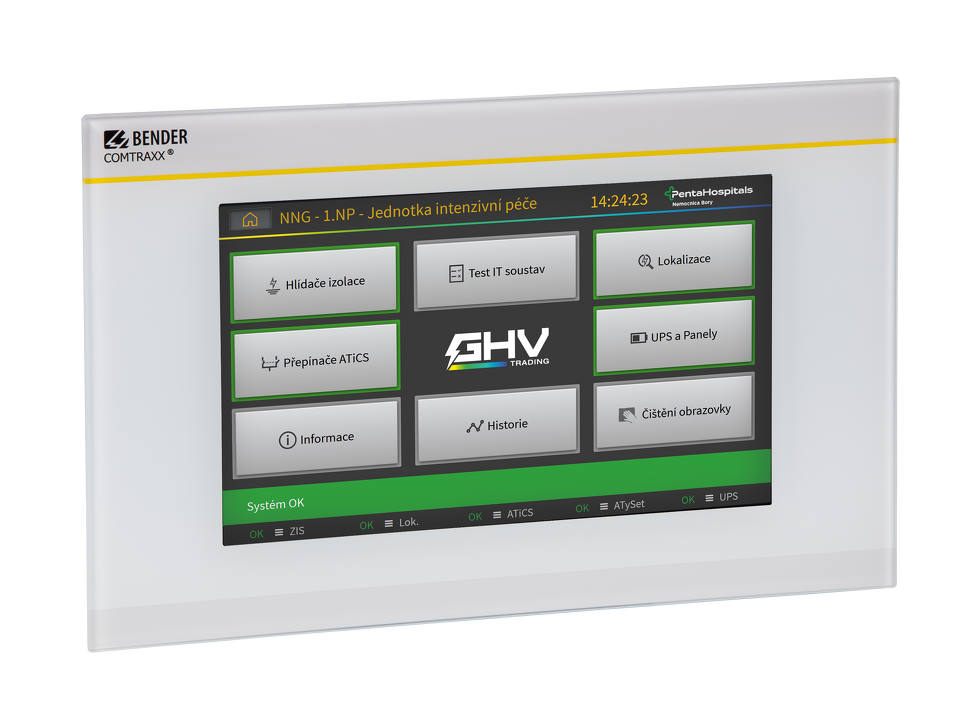

CP907 - Univerzálny dotykový kontrolný a signalizačný panel
Dotykový panel
CP907 COMPLET
Řídicí a signalizační dotykový panel 7", DC 24 V,
Přístroj CP907 a krabička pro zapuštěnou montáž
OBJ: B95061080
Záruka: 24 m.
Nie je skladom
na ceste 2 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
CP924 - Univerzálny dotykový kontrolný a signalizačný panel
Dotykový panel
CP915 COMPLETE white
Řídicí a signalizační dotykový panel 15,6", AC 100...240 V,
bílý rámeček.
OBJ: B95061081
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

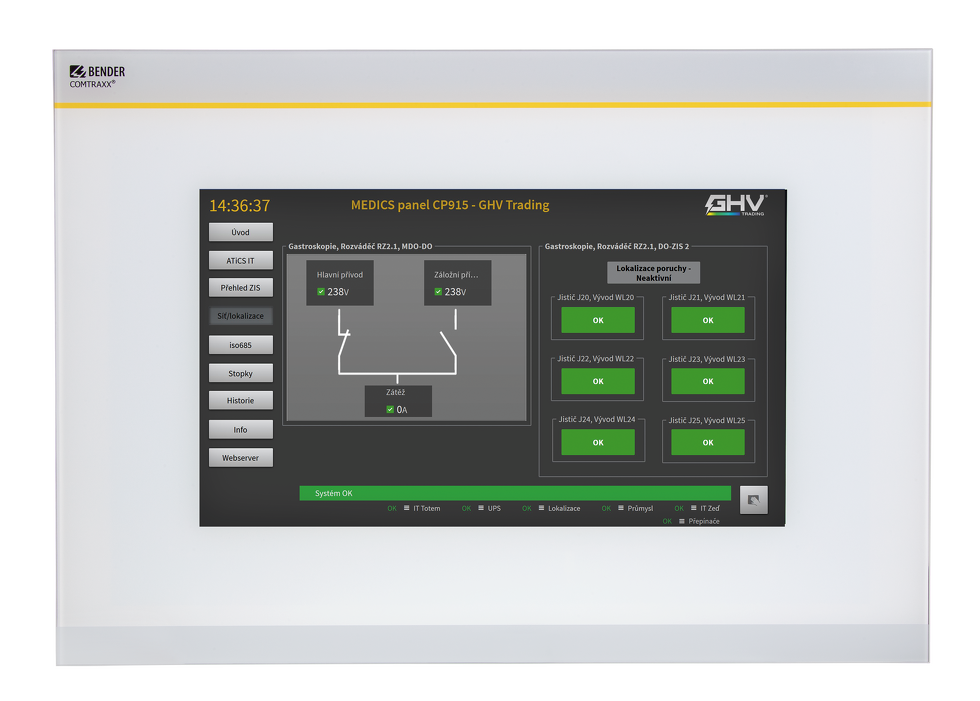

CP915 - Univerzálny dotykový kontrolný a signalizačný panel - šedý
Dotykový panel
CP915 COMPLETE grey
Řídicí a signalizační dotykový panel 15,6", AC 100...240 V,
šedý rámeček.
OBJ: B95061085
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

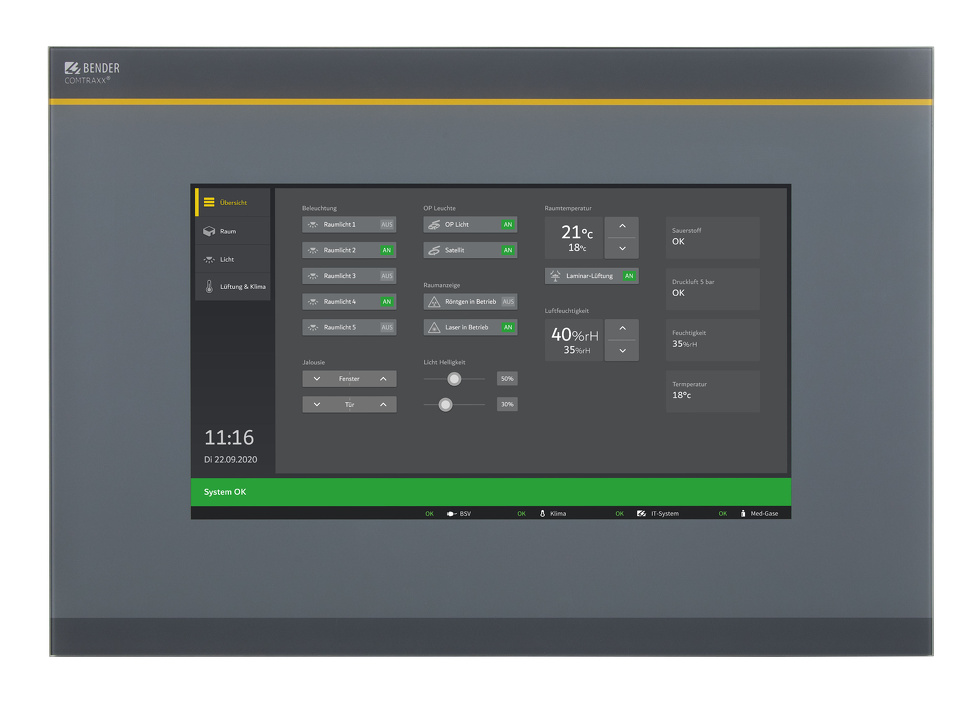

CP915 - Univerzálny dotykový kontrolný a signalizačný panel
Dotykový panel
CP924 COMPLETE white
Řídicí a signalizační dotykový panel 24", AC 100...240 V,
bílý rámeček.
OBJ: B95061083
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
CP915 - Univerzálny dotykový kontrolný a signalizačný panel - šedý
Dotykový panel
CP924 COMPLETE grey
Řídicí a signalizační dotykový panel 24", AC 100...240 V,
šedý rámeček.
OBJ: B95061084
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Voliteľné príslušenstvo k CP9xx - Rad riadiacich dotykových panelov

Príslušenstvo - Montážna krabica do dutej steny pre CP907
Príslušenstvo

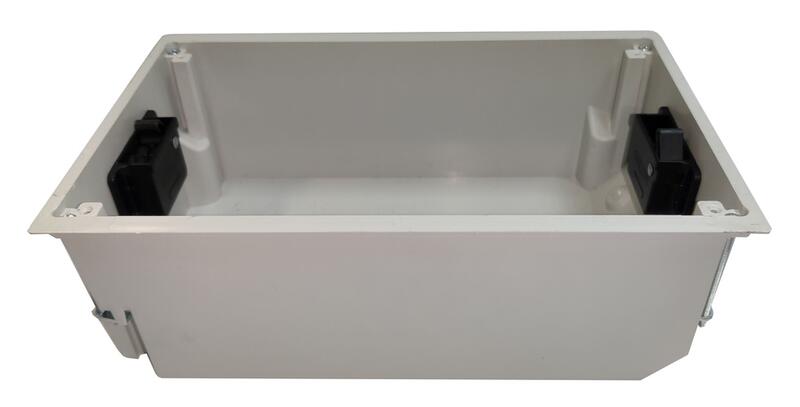

CP907 montážna krabica na zapustenie do steny
OBJ: B95100140
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

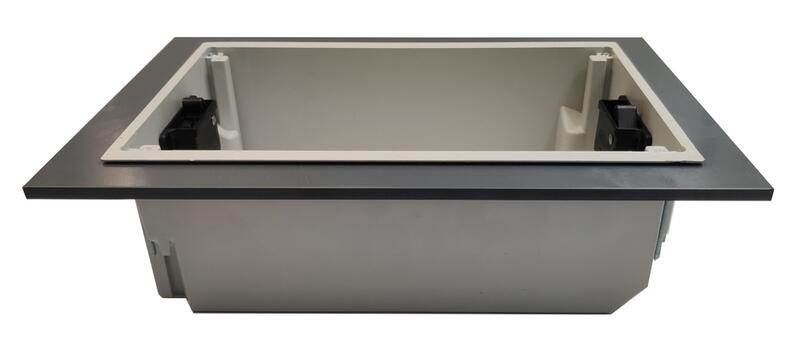

Príslušenstvo - Adaptér pre montáž do panelu pre CP907
Príslušenstvo
CP907 adaptér

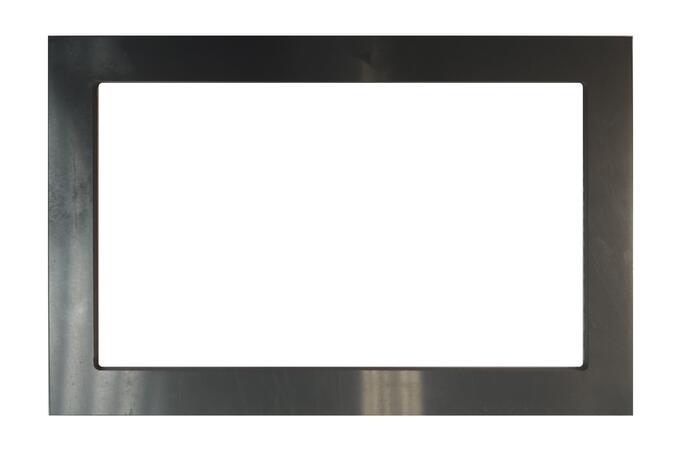

Plastový rámeček pro montáž do panelu
OBJ: B95061912
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

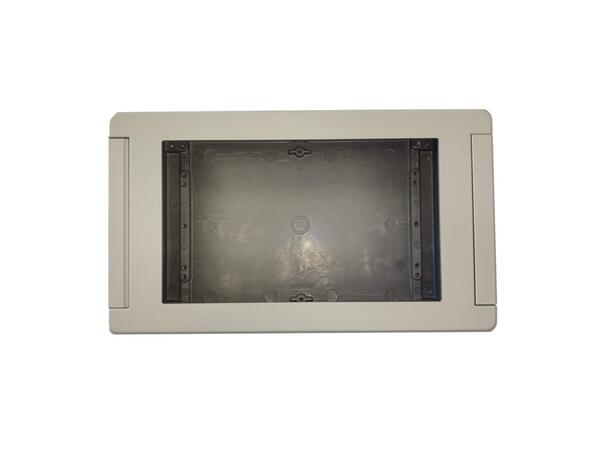

Príslušenstvo - montážna alu krabice do steny pre CP907 - celkový pohľad
Príslušenstvo

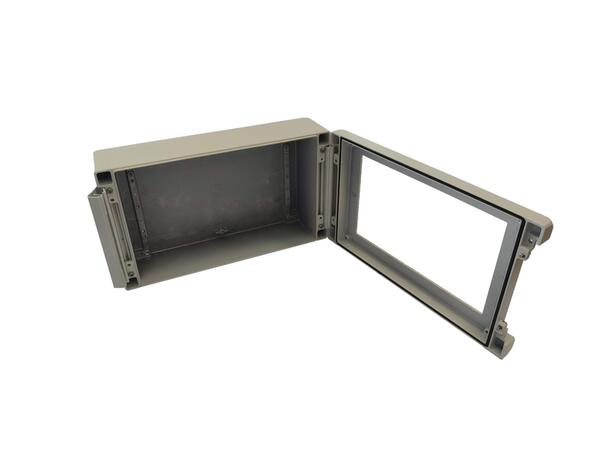

CP907 hliníková krabica na povrchovú montáž

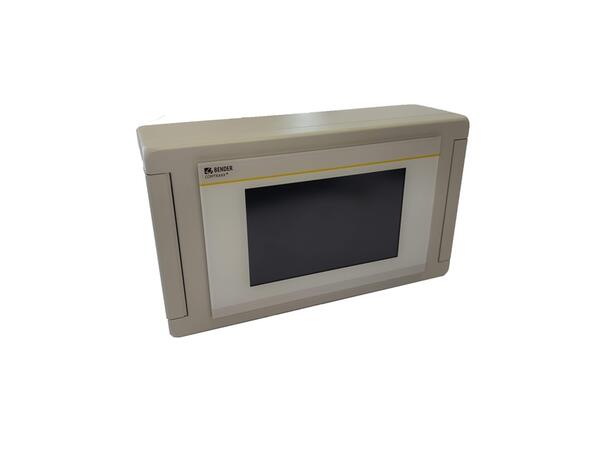

Hliníková montážna krabica na povrchovú inštaláciu

OBJ: B95061913
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Nastavenie a overenie prístrojov BENDER
Nastaveni - CP907 COMPLETE
OBJ: S95061080
Záruka: 24 m.
Dostupné
do niekoľkých dní
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Nastavenie a overenie prístrojov BENDER
Nastaveni - CP915 COMPLETE grey
OBJ: S95061085
Záruka: 24 m.
Dostupné
do niekoľkých dní
Na vyžiadanie
Dopytujte cenu
Porovnání
GHV - velké G
Nastavenie a overenie prístrojov BENDER
Nastaveni - CP915 COMPLETE white
OBJ: S95061081
Záruka: 24 m.
Dostupné
do niekoľkých dní
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

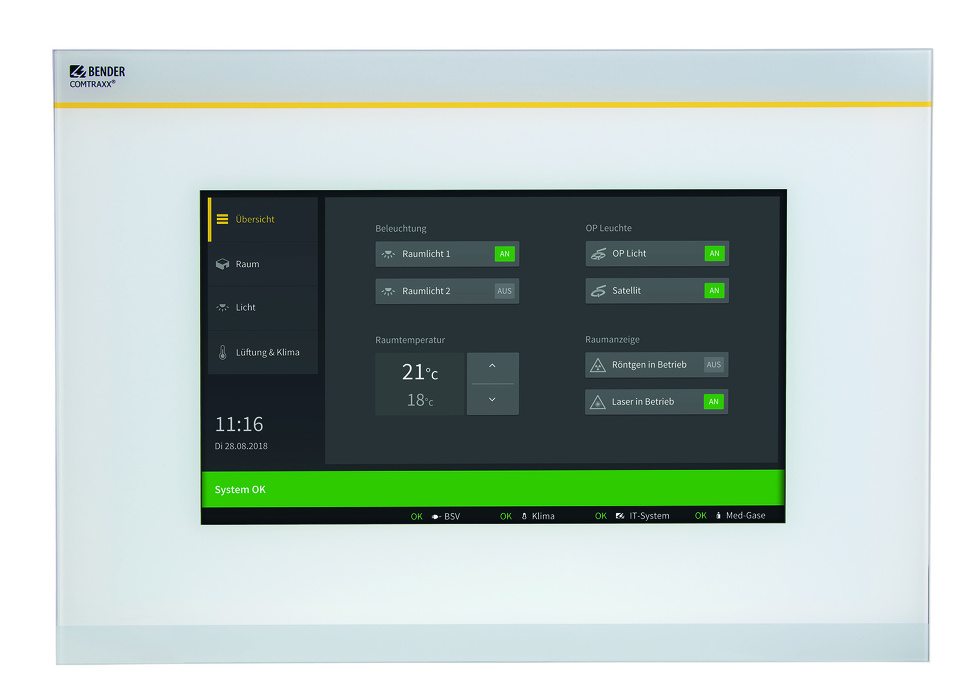

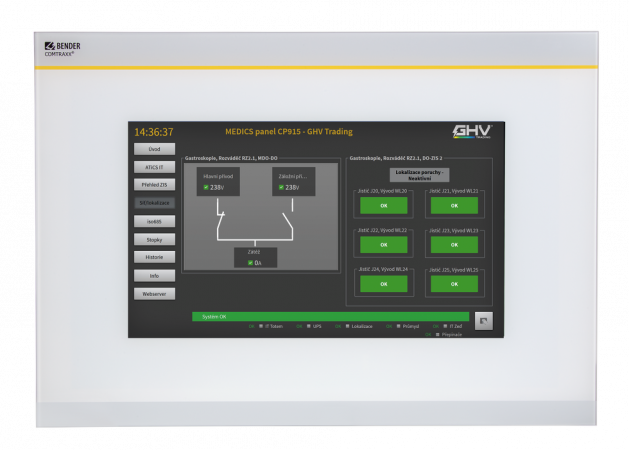

  • Užívateľsky prívetivý dotykový signalizačný panel pre aplikácie nielen v zdravotníckych priestoroch
  • Displej veľkosti 7", 15,6" alebo 24" s tvrdeným a antireflexným sklom
  • Veľmi kvalitné zobrazenie s vysokým kontrastom, veľkým rozlíšením a širokým pozorovacím uhlom
  • Jednoduché ovládanie
  • Doplňujúce informácie pre zdravotnícky a technický personál
  • Optická a akustická signalizácia v prípade alarmov alebo udalostí
  • Jasná štruktúra menu so zrozumiteľnými interaktívnymi symbolmi
  • Jasne označené bezpečnostné funkcie
  • Možnosť vložiť grafické plány alebo fotografie
  • Jednoduchá integrácia externých zariadení ako sú operačné stoly, ovládanie osvetlenia, rozvody medicínskych plynov alebo interkom
  • Tichá prevádzka - zariadenie neobsahuje ventilátory
  • Jednoduché čistenie a dezinfekcia vďaka stupňu krytia IP54
  • Sklenené prevedenie s možnosťou antibakteriálnej čelnej fólie
  • Bezskrutková montáž čelnej dosky
  • Jednoduchý prechod zo stávajúceho systému s TM panelmi pri minimálnom prerušení prevádzky

Rozšírené informácie

Vlastnosti

Rozhrania medzi ľuďmi a strojmi hrajú zásadnú rolu pri správnom vyhodnotení vzniknutých alarmov a ovládaní kľúčových technológií. Takým rozhraním je aj riadiaci dotykový panel CP9xx, ktorého úlohou je vydávať vizuálne a akustické poplachy a premeniť informácie z monitorovaného systému na zrozumiteľné pokyny pre obsluhu a personál.To je dôležité hlavne v kritických prevádzkových situáciách. Ovládací panel CP9xx ponúka užívateľovi riešenie, ktoré spĺňa požiadavky moderných zdravotníckych priestorov aj priemyslových areálov a komerčných budov.

Integráciou technických zariadení do jediného panela je možné jednoducho vytvoriť technické monitorovacie centrum. Veľkou výhodou sú široké diagnostické možnosti vďaka kompletnému prehľadu o stave systému z jedného bodu prostredníctvom webového prehliadača doplneného o záznamníky dát a pamäť histórie.

Aplikácie

Monitorovanie, prevádzka a zobrazenie:

  • neuzemnené (IT) rozvody napájania,
  • signalizácia stavu medicínskych plynov,
  • klimatizačné systémy a ventilácia,
  • osvetlenie miestnosti,
  • osvetlenie operačného stola,
  • špeciálne napájacie systémy ako napr. doplňujúce bezpečnostné napájanie alebo systémy UPS,
  • ďalšie systémy od rôznych výrobcov.

Systém ponúka rad možností integrácie digitálnych a analógových vstupov/výstupov s rôznym prevádzkovým napätím, výkonom, meracími signálmi alebo špeciálnymi funkciami na zobrazenie a aktiváciu alarmu a/alebo na ovládanie kľúčových technológií a rozvodov.

Prístroj umožňuje komunikáciu v rámci radu priemyslových rozhraní, ako napríklad:

Přehled rozhraní

Výsledkom je všestranný systém, ktorý je ako modulárny, tak aj flexibilný, a ktorý môže byť ľahko upravený, rozširovaný alebo pripojený k novým technológiám.

Špecifické prevedenie podľa požiadavky zákazníka

Každý panel môže byť individuálne vyrobený a prispôsobený požiadavkam užívateľa. Prispôsobenie zahŕňa nastavenie parametrov ako je zadanie medzných hodnôt, špecifikácie jednotlivých užívateľských textov a úprava konfigurácie systému. Dodávku riadiacich panelorv CP9xx je možné ďalej doplniť o príslušenstvo podľa špecifikácie zákazníka, ako napr.:

  • dokovacia stanica pre diaľkové ovládače operačného stola,
  • interkomové systémy,
  • ovládacie prvky svetiel operačnej sály,
  • programovateľná podsvietená klávesnica,
  • digitálne / analógové vstupy / výstupy pre inštaláciu do rozvádzačov alebo ovládacích skríň,
  • spracovanie dát zo systémov tretích strán,
  • vstavba a zabudovanie zariadení tretích strán apod.

Rozmery ovládacích panelov CP90x

Rozměry ovládacích panelů CP90x

Technické parametre

Izolácia podľa IEC 60664-1, prevedenie CP907
Menovité napätie izolácie 50 V
Kategória prepätia III
Stupeň znečistenia 2
Menovité impulzné výdržné napätie 800 V
Izolácia podľa IEC 60664-1, prevedenie CP915 a CP924
Menovité napätie izolácie AC 250 V
Kategória prepätia III
Stupeň znečistenia 2
Menovité impulzné výdržné napätie 4 kV
Parametre napájania CP 907, svorkovnice (A1/+; A2/-)
Napájacie napätie US DC 24 V
Tolerancia US ±20 %
Vlastná spotreba pri DC 24 V < 15 W
Napájanie prostřredníctvom PoE (iba CP907)
Napájacie napätie US DC 48 V
Tolerancia US -25...+15 %
Vlastná spotreba pri PoE < 15 W
Parametre napájanie CP 915/CP924 svorkovnice (L1; N)
Napájacie napätie US z externíého zdroja AC 100...240 V
Tolerancia US -15...+10 %
Frekvenčný rozsah US 50...60 Hz
Vlastná spotreba pri AC 230 V < 30 W (CP915)/< 55 W (CP924)
Záloha v prípade výpadku napájania
Doba uchovania nastavenia dát a času  min. 3 dny
Doba autonómnej prevádzky po výpadku napájania min. 15 s
Zobrazenie, ovládanie
Uhlopriečka TFT dotykového displeja CP907: 7"
CP915: 15,6"
CP924: 24"
Rozlíšenie (počet pixelov) CP907: 800 x 480
CP915: 1366 x 768
CP924: 1920 x 1080
Jas (cd/m2) 300
Kontrast (typicky) CP907: 300:1
CP915: 400:1
CP924: 5000:1
Zorný uhol CP907: 70°/70°
CP915: 80°/70°
CP924: 89°/89°
Počet farieb CP907: 262 000
CP915: 16,7 milióna
CP924: 16,7 milióna
Podsvetlenie LED
Pamäť
Nastavenie e-mailu max. 250 záznamov
Individuálne texty 1200 textov, každý so 100 znakmi
Počet zobrazených zariadení 247
Počet dátových bodov zariadení tretích strán na Modbus TCP a Modbus RTU 50
Počet dátových záznamníkov 30
Počet dátových záznamov každého záznamníka 10000
Počet záznamov v histoórii udalostí 1000
Vizualizácia
 Počet stránok  20
 Veľkosť obrázku na pozadí max. 3 MB/obrázok,
max. 50 MB celkom
Rozhranie
Ethernet
Konektor RJ45
Prenosová rýchlosť 10/100 Mbit/s, autodetekcia
DHCP zapnuté/vypnuté (zapnuté)*
Toff (DHCP) 5...60 s (30 s)*
IP adresa nnn.nnn.nnn.nnn, (192.168.0.254)*, dostupné taktiež cez169.254.0.1
Maska podsiete nnn.nnn.nnn.nnn (255.255.0.0)*
Protokoly (závislé na vybranom funkčnom module) TCP/IP, Modbus RTU, Modbus TCP, DHCP, SMTP, NTP
BCOM
Rozhranie/protokol Ethernet/BCOM
BCOM adresa podsystému 1...255 (1)*
BCOM adresa zariadenia 1...255 (2)*
USB
Verzia USB 2, štandard A
Počet rozhraní 2
Prenosová rýchlosť 480 Mbit/s
Modbus TCP
Rozhranie/protokol Ethernet/Modbus TCP
Pracovníý režim klient pre analyzátory PEM a zariadenia tretích strán
Režim server pre prístup k obrazom procesov a príkazom pre riadenie Modbus
Počet paralelných klientov max. 8
SNMP
Verzia 1, 2c, 3
Podporované zariadenia Možné dotazy ku všetkým zariadeniam/kanálom (bez funkcie trap)
BMS bus
Rozhranie/protokol RS-485/BMS interné
Pracovný režim master/slave (master)*
Prenosová rýchlosť 9,6 kbit/s
Dĺžka kábla ≤ 1200 m
Doporučený kábel J-Y(St)Y min. 2x0,8, krútený pár, tienený, jedna strana tienenia pripojená k PE
Pripojenie svorky ABMS, BBMS
Zakončovací odpor 120 Ω (0,25 W), interný DIP prepínač
Adresa zariadenia 1…99 (1)*
Modbus RTU
Rozhranie/protokol RS-485/Modbus RTU
Pracovný režim master
Prenosová rýchlosť 9,6...57,6 kbit/s
Dĺžka kábla ≤ 1200 m
Doporučený kábel J-Y(St)Y min. 2x0,8, krútený pár, tienený, jedna strana tienenia pripojená k PE
Pripojenie svorky AMB, BMB
Zakončovací odpor 120 Ω (0,25 W), interný DIP prepínač
Rozsah podporovaných slave adries zariadenia Modbus RTU 2...247
Digitálne vstupy
Počet vstupov 12
Galvanické oddelenie Ano Ano
Pracovný režim aktívny - vysoký alebo aktívny - nízky,
nastaviteľné pre každý vstup
Továrne nastavenie aktívny - vysoký
Napäťový rozsah (vysoký) AC/DC  10...30 V
Napäťový rozsah (nízky) AC/DC  0...2 V
Pripojenie svorky 1,1....12,12
Maximálna dĺžka kábla < 1000 m
Spínacie prvky
Počet 1 prepínací kontakt
Pracovný režim n.c./n.o.
Akustická signalizácia (bzučiak)
Akustické upozornenie môže byť stíšené, opäť aktivované pri novej udalosti ztišeno,
Interval nastaviteľný
Frekvencia nastaviteľná
Opakovanie hlásenia nastaviteľné
Audio rozhranie (len pre CP915 a CP924)
Line IN STEREO vstup, zdierka 3,5 mm
Line OUT STEREO výstup pre prehrávacie zariadenie,
zdierka 3,5 mm
Klimatické podmienky, EMC
EMC IEC 61326-1
Rozsah pracovných teplôt
CP907 -10…+55 °C
CP915, CP914 -10…+50 °C
Všeobecné dáta
Pracovný režim trvalá prevádzka
Montáž podľa orientácie displeja
Stupeň krytia - z čelníej strany IP50
Stupeň krytia - zo zadnej strany IP20
Trieda horľavosti UL94 V-0
Rozmery (š x v x h) CP907:  226 x 144 x 78 mm
CP915:  505 x 350 x 92 mm
CP924:  654 x 441 x 100 mm
Hmotnosť CP907:  cca 1,1 kg
CP915:  cca 6,1 kg
CP924:  cca 9,1 kg

()* Továrne nastavenie

Súbory na stiahnutie

Katalógový list
Katalógový list
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
EPLAN - CP9xx
(ZIP, 379 kB)
Zobrazit ikonaDownload ikona
Brožúra
Brožúra
Zobrazit ikonaDownload ikona
Brožúra
Brožúra
Zobrazit ikonaDownload ikona

Súvisiace produkty

AN410 - Napájací transformátor
Varianty: 2
AN410, AN420-RNapájacie zdroje

Napájací zdroj AN410 je určený pre napájanie prístrojov firmy BENDER do 10 W napätím 24 V DC.
Napájací zdroj AN420-R je redundantný zdroj určený pre napájanie prístrojov firmy BENDER napätím 24 V DC z dvoch zdrojov AN410 (10W, Bender) alebo CP-D 24/1.3 (30W) resp. CP-D 24/2.5 (60W) resp.CP-D 24/4.2 (100W, ABB).

od 95 EUR
od 116,85 EUR s DPH
Porovnání
Skladom v GHVDetail produktu
ATICS-2-DIO - Prepínací a monitorovací modul
Varianty: 2
ATICS-2-DIOPrepínací modul jednofázového napájania

Automatický prepínací a monitorovací modul pre jednofázové inštalácie s komunikačným rozhraním RS-485 a protokolom BMS pre prenos stavových a alarmových hlásení na kontrolné a signalizačné panely.

Porovnání
Skladom v GHVDetail produktu
ATICS-2-ISO - Prepínací a monitorovací modul 80A
Varianty: 6
ATICS-2-ISOPrepínací modul jednofázového napájania

Automatický prepínací a monitorovací modul so vstavaným monitorovaním zdravotníckych izolovaných sústav a generátorom testovacieho prúdu pre lokalizáciu porúch izolácie.

Porovnání
Skladom v GHVDetail produktu
ATICS-4-DIO - Prepínací a monitorovací modul
Varianty: 3
ATICS-4-DIOPrepínací modul trojfázového napájania

Automatický prepínací a monitorovací modul pre trojfázové inštalácie s komunikačným rozhraním RS-485 a protokolom BMS pre prenos stavových a alarmových hlásení na kontrolné a signalizačné panely.

Porovnání
Skladom v GHVDetail produktu
isoMED427P - Monitor izolačného stavu pre zdravotnícke priestory
Varianty: 2
isoMED427PSledovač izolačného stavu v zdravotníctve

Strážič izolačného stavu pre jednofázové striedavé IT siete 230 V určený na monitorovanie lekárskych a zdravotníckych priestorov s integrovaným monitorovaním zaťaženia a teploty oddeľovacích transformátorov a generátorom prúdu pre lokalizáciu poruchy.

Porovnání
Skladom v GHVDetail produktu
PEM353 - Multimeter a analyzátor kvality siete
PEM353Digitálny panelový multimeter a analyzátor siete

Štvorkvadrantové meranie všetkých veličín v triede presnosti 0,5s (podľa IEC 62053-22) a pracovným rozsahom teplôt -25...+55°C. Harmonická analýza napätia a prúdu do 31. harmonickej. 4xdigitálny vstup, 2xdigitálny releový výstup, rozhranie Modbus/RTU, BACnet MS/TP, DNP.

210 EUR
258,30 EUR s DPH
Porovnání
Skladom v GHVDetail produktu
EDS150 - Prístroj na vyhodnocovanie porúch
EDS151Prístroj na vyhodnocovanie porúch izolácie v zdravotníctve

Viackanálový prístroj na vyhodnocovanie porúch izolácie v zdravotníckych inštaláciách s integrovanými meracími transformátormi.

IR426-D47 - Monitor izolačného stavu
IR426-D47Monitor izolačného stavu operačných svietidiel

Monitor izolačných stavov jednofázových AC/DC sietí 0...132 V na monitorovanie sietí na napájanie operačných svietidiel.

Porovnání
Na požiadanieDetail produktu
STW2 - Merací transformátor
STW2Merací transformátor

Merací transformátor prúdu určený na meranie zaťaženia oddeľovacích transformátrov.

78 EUR
95,94 EUR s DPH
Porovnání

Mohlo by vás zaujímať

Podujatia

Konference ELECTRON a MSV Nitra 2025
22.05.2025
Pozývame vás na náš stánok GHV Trading v rámci odbornej konferencie ELECTRON 2025 a veľtrhu MSV v Nitre! Príďte si pozrieť meracie novinky, osobne si ich vyskúšať a porozprávať sa s našimi technikmi....
Pripojte sa k online webináru Fluke Tech Talk
27.05.2025
Objavte pokročilé možnosti novej generácie akustických kamier Fluke ii9XX. Vysielame 27. mája 2025 o 13:00 – rezervujte si miesto ešte dnes! 👉 ZAREGISTRUJTE SA NA WEBINÁR

Akčné produkty

Prístroje Trend Networks teraz s dodatočným príslušenstvom zadarmo
06.03.2025 - 31.05.2025
Získajte hodnotné príslušenstvo k novo zakúpenému prístroju Jarná akčná ponuka produktov Trend Networks umožňuje k novo zakúpenému prístroju získať hodnotné príslušenstvo, ktoré rozširuje možnosti...
Kúpte si Fluke ... Získate ďalší ZADARMO
17.02.2025 - 31.07.2025
Viac bezpečia, viac výhod, viac Fluke. Na kvalitnom vybavení nešetrite. Je čas investovať do prístrojov, ktoré odolajú aj najnáročnejším pracovným podmienkam. Meracie prístroje Fluke sú zostrojené...

Novinky

Expedujeme už aj na výdajné miesta a boxy v Česku aj na Slovensku!
16.04.2025
Vašu objednávku si teraz môžete nechať doručiť pohodlne do jedného z viac než 9 500 výdajných miest – či už ste doma, v práci alebo na cestách.Navyše, ak si objednáte cez náš e-shop a celková cena...
Školení montáže měřicích transformátorů
24.02.2025
Montujete alebo začínate montovať meracie transformátory?Potom je toto školenie presne pre vás! Podľa §19 zákona 505/1990 Zb. o metrológii je školenie podmienkou pre registráciu na vykonávanie montáže...

Odborné články

Profilové prípojnice Wöhner pre bezpečnú distribúciu vysokých prúdov
23.04.2025
S rostoucími nároky na výkon a kompaktnost rozváděčů je nezbytné hledat efektivní řešení pro bezpečný rozvod vysokých proudů. Společnost Wöhner nabízí v rámci systému 60Classic a CNJ profilové přípojnice...
Nová generácia sieťových analyzátorov SOCOMEC DIRIS A
10.04.2025
V současné době dochází k velmi zajímavému rozšíření nabídky spolehlivých profesionálních přístrojů pro sledování kvality dodávané energie i pro dokonalý dohled nad spotřebou. Aktuální modely, francouzského...
