VQ 48/72/96/144 K

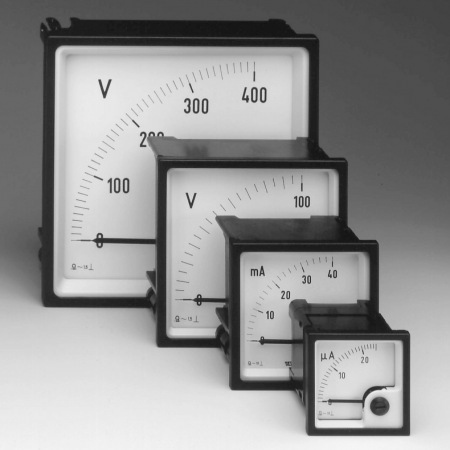

Analógové prístroje na meranie striedavých prúdov alebo napätí - magnetoelektrické ústrojenstvo s usmerňovačom, stupnica 90°, séria K.
Dostupnosť: Na požiadanie
Dopyt na produktPorovnať
Radek Odložilík
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA a prípojnicových systémov Wöhner.
Popis produktu
Analógové prístroje na meranie striedavých prúdov alebo napätí - magnetoelektrické ústrojenstvo s usmerňovačom, stupnica 90°, séria K.
Rozšírené informácie
Meracie ústrojenstvo
Magnetoelektrické meracie ústrojenstvo s usmerňovačom, vnútorným magnetom a hrotovým uložením - systém s pružne uloženými ložiskovými kameňmi.
Elektrické vlastnosti
| Meraná veličina | striedavý prúd alebo napätie | |
|---|---|---|
| Kmitočtový rozsah | napätie: 40 Hz - 50 Hz - 10 kHz prúd: 50 Hz |
|
| Medz preťažiteľnosti - trvalo (podľa DIN EN 60 051-1) |
1,2-násobok napätia/prúdu | |
| Medz preťažiteľnosti - po dobu 5 s | 2-násobok (voltmetre) 10-násobok (ampérmetre) |
|
| Kategória merania | CAT III | |
| Pracovné napätie | viď. katalógový list | |
| Stupeň znečistenia | 2 | |
| Stupeň krytia | IP 52 púzdro IP 00 svorky bez ochrany IP 20 svorky s ochranou |
|
Meracie rozsahy
| AC prúd - úbytok napätia cca. | AC napätie - vnútorný odpor 1) | ||
|---|---|---|---|
| 10 mA | 1,7 V | 6 V | 900 Ω/V |
| 15 mA | 1,7 V | 10 V | 900 Ω/V |
| 25 mA | 1,7 V | 15 V | 900 Ω/V |
| 40 mA | 1,9 V | 25 V | 900 Ω/V |
| 60 mA | 1,9 V | 40 V | 900 Ω/V |
| 100 mA | 2,0 V | 60 V | 900 Ω/V |
| 100 V | 900 Ω/V | ||
| 150 V | 900 Ω/V | ||
| 250 V | 900 Ω/V | ||
| 400 V | 900 Ω/V | ||
| 500 V | 900 Ω/V | ||
| 600 V 2) | 900 Ω/V | ||
| 1) vnútorný odpor s toleranciou ± 20% | |||
| 2) okrem VQ 48/72 K | |||
Indikácia
| Ukazovateľ | rovný, zakončený nožom | |||
|---|---|---|---|---|
| Výchylka ukazovateľa | 0 - 90° | |||
| Stupnica | lineárna, s hrubým a jemným delením | |||
| Dĺžka stupnice | VQ 48 K 41 mm |
VQ 72 K 61 mm |
VQ 96K 97 mm |
VQ 144 K 146 mm |
Presnosť pri menovitých podmienkach
| Trieda presnosti | 1,5 podľa DIN EN 60 051-1 |
|---|---|
| Menovité podmienky | |
| Teplota okolia | 23°C |
| Prevádzková poloha | menovitá ± 1° |
| Vstupná veličina | menovitá hodnota meracieho rozsahu |
| Kmitočet | 45 - 65 Hz |
| Vstupný signál | sínusový, činiteľ harmonického skreslenia < 5% |
| Ostatné | podľa DIN EN 60 051-1 |
| Ovplyvňujúce veličiny | |
| Teplota okolia | 23 °C ± 2 K |
| Prevádzková poloha | Menovitá ± 5° |
| Intenzita cudzích magnetických polí | 0,5 mT |
Medzné hodnoty ovplyvňujúcich veličín
| Klimatické vlastnosti | klimatická trieda 3, podľa VDE/VDI 3540 list 2 |
|---|---|
| Rozsah pracovných teplôt | -10 - + 55 °C |
| Rozsah skladovacích teplôt | -25 - + 65 °C |
| Relatívna vlhkosť vzduchu | ≤ 75 % roč. priemer, bez orosenia |
| Rázová odolnosť | 15 g, 11 ms |
| Vibračná odolnosť | 2,5 g, 5 - 55 Hz |
Schémy pripojenia
| striedavé napätie | striedavý prúd |
 |
 |
Rozmerový náčrtok
| Rozmery [mm] | VQ 48 K | VQ 72 K | VQ 96 K | VQ 144 K |
|---|---|---|---|---|
| a | 48 | 72 | 96 | 144 |
| b | 42,5 | 66 | 90 | 136 |
| c | 53 | 53 | 53 | 53 |
Technické parametre
| Konštrukčné prevedenie púzdra | štvorcové púzdro pre zabudovanie do ovládacích panelov rozvádzačov a strojov s možnosťou radového usporiadania |
|---|---|
| Materiál púzdra | polykarbonát samozhášavý a nestekajúci podľa UL 94 V - 0 |
| Čelné sklo | tabuľové sklo |
| Farba čelného rámčeka | čierna (odtieň RAL 9005) |
| Prevádzková poloha | zvislá ± 5° |
| Spôsob upevnenia | výkyvné skrutkové svorky alebo listové príchytky (okrem VQ 144 K) |
| Montáž | do radu vedľa seba (aj bez medzier) |
| Hrúbka panela | ≤ 40 mm |
| Pripojovacie svorky | ||||
| šesťhrany s vnútorným závitom, skrutkou M4 a strmeňom E3 | ||||
| Rozmery [mm] | VQ 48 K | VQ 72 K | VQ 96 K | VQ 144 K |
| Čelný rámeček | 48 | 72 | 96 | 144 |
|---|---|---|---|---|
| Púzdro | 42,5 | 66 | 90 | 136 |
| Konštrukčná hĺbka | 53 | 53 | 53 | 53 |
| Výrez v paneli | 45+0,6 | 68+0,7 | 92+0,8 | 138+1 |
| Hmotnosť cca | 0,11 kg | 0,15 kg | 0,2 kg | 0,25 kg |
