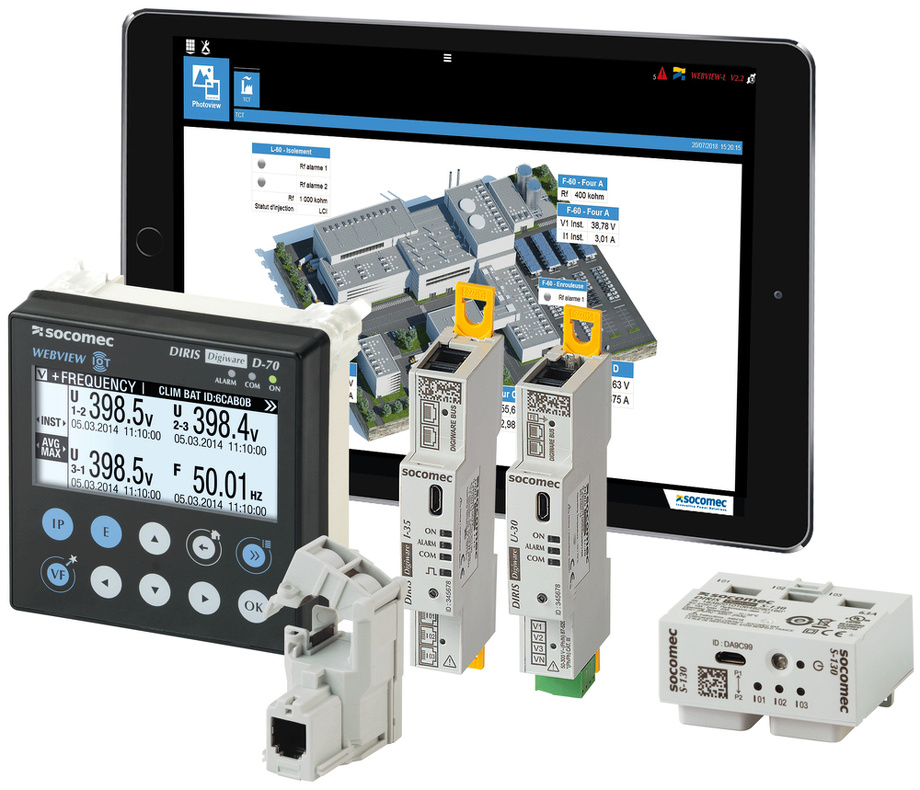

Viackanálový analyzátor siete DIRIS DIGIWARE
Datum: 08.04.2015
Modulový viackanálový analyzátor siete s možnosťou rozšírenia o ďalšie prúdové vstupy. Prístroj umožňuje pripojenie až 32 3fázových záťaží. Všetky namerané veličiny sú viditeľné cez displej alebo ich je možné previesť pomocou rozhrania RS485 alebo ETHERNET do riadiaceho systémuFlexibilita
Spoločné funkcie
• Spoločný displej D-50 pre viac meracích modulov.
• Spoločný napäťový modul pre celú inštaláciu.
• Spoločné napájanie všetkých meracích modulov v sieti.
• Spoločný napäťový modul pre celú inštaláciu.
• Spoločné napájanie všetkých meracích modulov v sieti.
Možnosť inštalácie modulov blízko záťaže
• Moduly a senzory je možné nainštalovať blízko miesta merania.
• Eliminácia nebezpečne vysokého napätia na dverách rozvádzača.
• Eliminácia nebezpečne vysokého napätia na dverách rozvádzača.
Kompaktné rozmery
• Malá šírka napäťových a prúdových modulov (šírka 1-2 moduly na lište DIN 35mm).
• Systém vhodný pre integráciu do už existujúcej inštalácie s nedostatkom miesta.
• Systém vhodný pre integráciu do už existujúcej inštalácie s nedostatkom miesta.
Široký výber prúdových senzorov
• S pevným, rozoberateľným jadrom alebo s Rogowského cievkou.
• Mnoho veľkostí a formátov
• Množstvo úchytok dovoľujúcich široké možnosti inštalácie na panel a lištu DIN 35mm.
• Mnoho veľkostí a formátov
• Množstvo úchytok dovoľujúcich široké možnosti inštalácie na panel a lištu DIN 35mm.
Meranie viacerých vývodov jedným modulom
Prúdový modul je možné naprogramovať na meranie niekoľkých 1fázových vývodov alebo len jedného 3fázového vývodu.
Presnosť merania
Presnosť merania je garantovaná podľa štandardu IEC 61557-12:
• Trieda 0,5 od 2% do 120% menovitého prúdu pre celý systém modulov a prúdových senzorov
• Trieda 0,2 pre samotné moduly.
• Trieda 0,2 pre samotné moduly.
Efektívnosť a úspora nákladov
• Montáž za ¼ času oproti štandardnej montáži klasických multimetrov.
• Úspora priestoru.
• Meranie napätia jedným modulom pre celý merací systém.
• Úspora až 30% nákladov v porovnaní s klasickou technológiou multimetrov
• Úspora priestoru.
• Meranie napätia jedným modulom pre celý merací systém.
• Úspora až 30% nákladov v porovnaní s klasickou technológiou multimetrov
Plug & Play
Pripojenie prúdových senzorov konektorom RJ12
• Rýchlosť: automatická detekcia prevodu transformátoru a overenie smeru prúdu senzorom.
• Spoľahlivosť: identifikácia vodičov pomocou farebne označených konektorov.
• Konektivita: Možnosť odpojenia transformátora pod záťažou bez nutnosti skratovania sekundárnych svoriek
• Spoľahlivosť: identifikácia vodičov pomocou farebne označených konektorov.
• Konektivita: Možnosť odpojenia transformátora pod záťažou bez nutnosti skratovania sekundárnych svoriek
Prepojenie meracích modulov pomocou konektora RJ45 (Digiware bus)
• Rýchlosť: jednoduché pripojenie bez nutnosti použitia nástrojov.
• Interakcia: dovoľuje komunikáciu a interakciu medzi mnohými modulmi na spoločnej vetve (DIGIWARE BUS).
• Spoľahlivosť: Jednotlivé moduly sú napájané po linke DIGIWARE bus.
• Interakcia: dovoľuje komunikáciu a interakciu medzi mnohými modulmi na spoločnej vetve (DIGIWARE BUS).
• Spoľahlivosť: Jednotlivé moduly sú napájané po linke DIGIWARE bus.
Automatická konfigurácia parametrov
• Typ siete (1fázová, 3fázová).
• Typ záťaže.
• Automatická adresácia modulov pripojených na spoločnej zbernici.
• Typ záťaže.
• Automatická adresácia modulov pripojených na spoločnej zbernici.
Súvisiace produkty
Varianty: 4
DIRIS DIGIWAREViackanálový analyzátor pre AC a DC sieteCelý systém DIRIS Digiware je nutné chápať ako jeden analyzátor siete, ktorý sa skladá zo samostatných modulov. Každý modul má určitú meracie funkciu a celkovo je možné poskladať analyzátor siete s meraním až 32 trojfázových vývodov.
Na požiadanieDetail produktu
