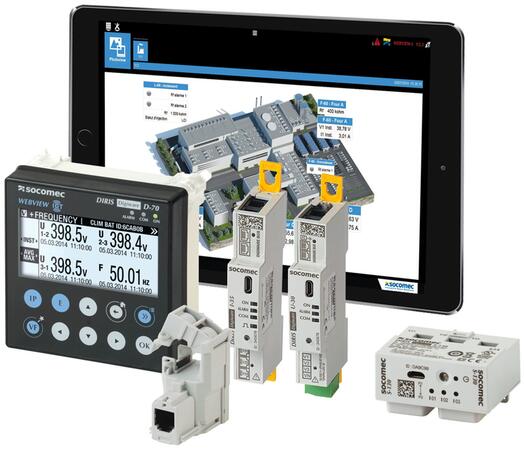

DIRIS DIGIWARE - Viackanálový analyzátor pre AC a DC siete
Zariadenie pre meranie až 32 3fázových záťaží.
Celý systém DIRIS Digiware je nutné chápať ako jeden analyzátor siete, ktorý sa skladá zo samostatných modulov. Každý modul má určitú meracie funkciu a celkovo je možné poskladať analyzátor siete s meraním až 32 trojfázových vývodov.
Dopyt na produktPorovnať
Voliteľné príslušenstvo k DIRIS DIGIWARE - Viackanálový analyzátor pre AC a DC siete

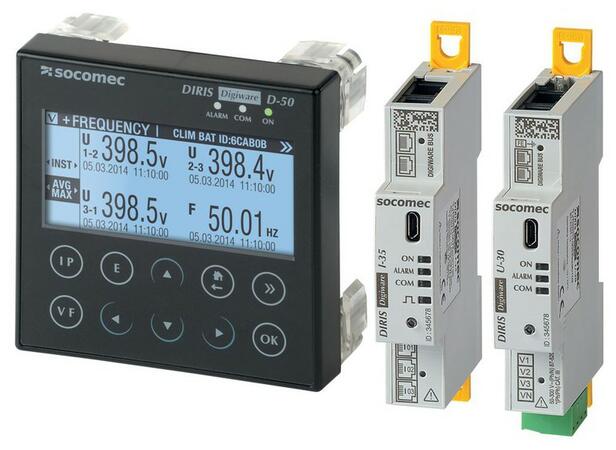

Nahrazuje 48290201 (D50 v1)
Možno použít držák na DIN - 48290230
Zjistit více
***

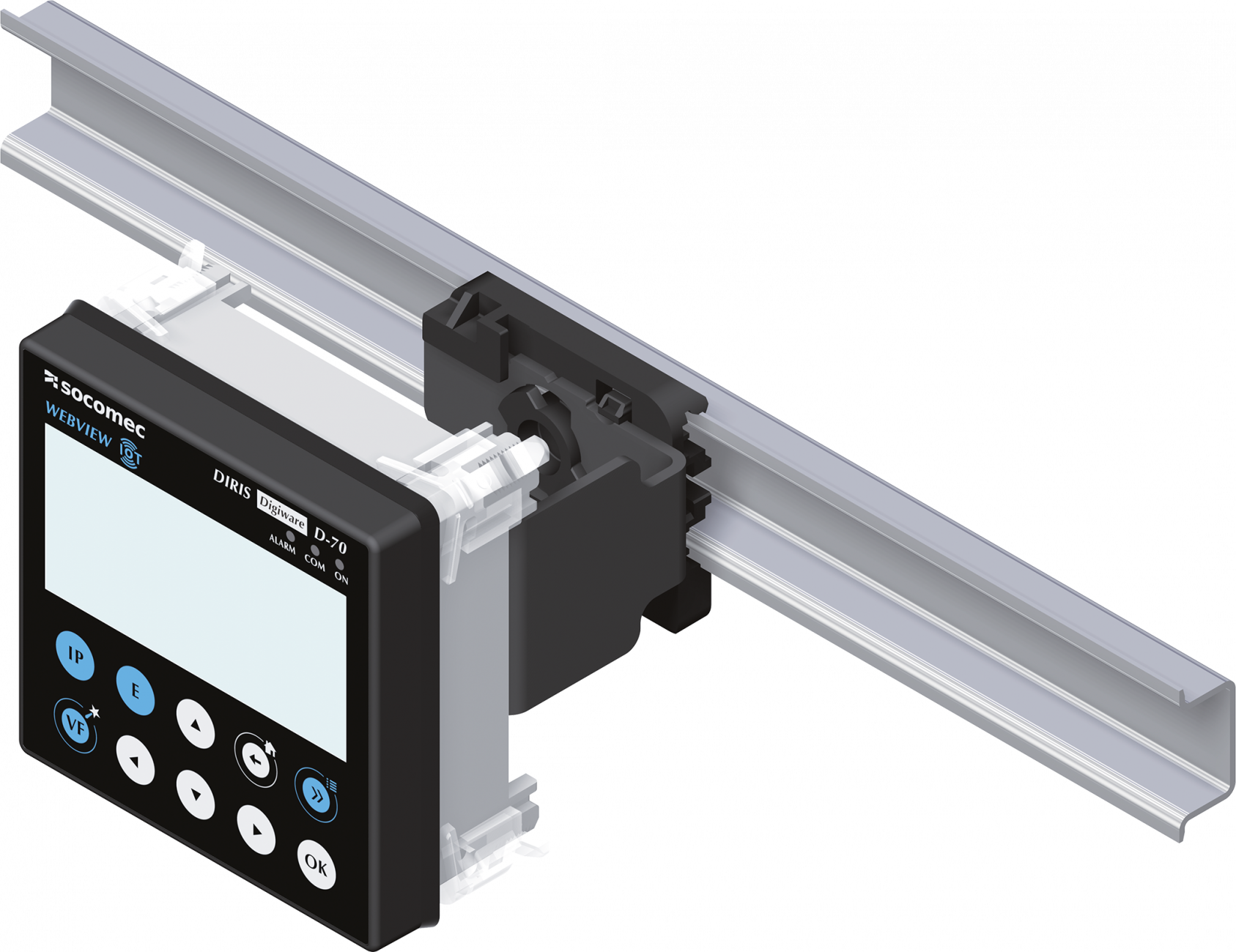

Možná náhrada za DIRIS G-30 a alternativa k displeji Digiware D-50.
Montáž na DIN, napájení 24 VDC.
Nastavení pomocí webserveru: parametry, hierarchie sítě, FTP, zabezpečení,
nebo pomocí Easy Config System software pro PC.
Konektivita a protokoly:
- Digiware bus
- RS485 (master/slave), Modbus TCP/RTU
- Ethernet
- FTP(S) (aut. export dat)
- SMTP(S) (email pro alarmy)
- SNTP
- BACnet IP
Zjistit více

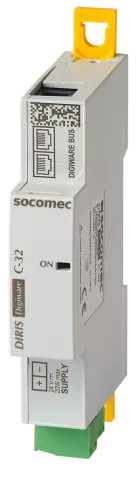

Použití v případě spotřeby modulů nad 20W nebo délce komunikačního vedení nad 100 m. Maximálně 2 zesilovače na systém DIGIWARE.
THDv1, THDv2, THDv3; THDu12, THDu23, THDu31; Harmonické U a V do 63; Napěťové špičky, výpadky a přepětí (EN50160)
Alarmy; Průměrné hodnoty
Zátěžové křivky.
Predikce spotřeby; I systému; Proudová nevyváženost; Phi, cos Phi, tan Phi; THDi1, THDi2, THDi3, THDin; Harmonické I do 63; Nadproudy; Alarmy; Průměrné hodnoty I
Popis produktu
Systém DIRIS Digiware je nový spôsob akým merať elektrické parametre siete. Toto revolučné riešenie meranie prináša vysoký stupeň flexibility do elektrických inštalácií a konfigurácia je teraz jednoduchšie ako kedykoľvek v minulosti.
Tieto inovácie, spolu s bezkonkurenčným výkonom v otázke presnosti a funkčnosti, robia systém DIRIS Digiware najefektívnejším riešením pre meranie elektrických parametrov siete, spotreby energie a taktiež monitorovanie kvality energie dodávanej z elektrickej rozvodnej sústavy.
Výhody:
- flexibilita (spoločný napäťový modul pre celú inštaláciu)
- meranie viac vývodov jedným modulom
- presnosť merania (trieda 0,2 pre samotné moduly)
- efektívnosť a úspora nákladov (30% v porovnaní s klasickou technológiou multimetrov)
- automatická konfigurácia parametrov
Príklad konfigurácie meracieho systému DIGIWARE:
Rozšírené informácie
Zostavte si vlastný merací a monitorovací systém AC alebo DC
1) Jeden prístupový bod k údajom merania AC a DC pre miestnu alebo vzdialenú analýzu

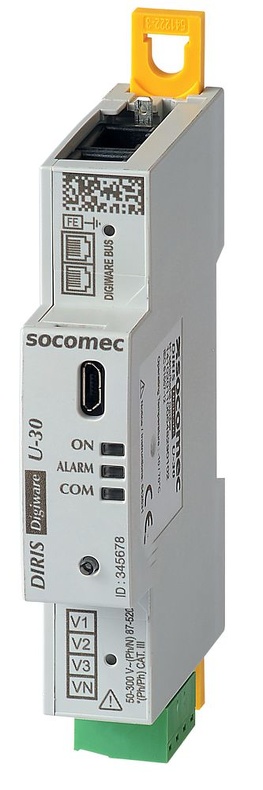

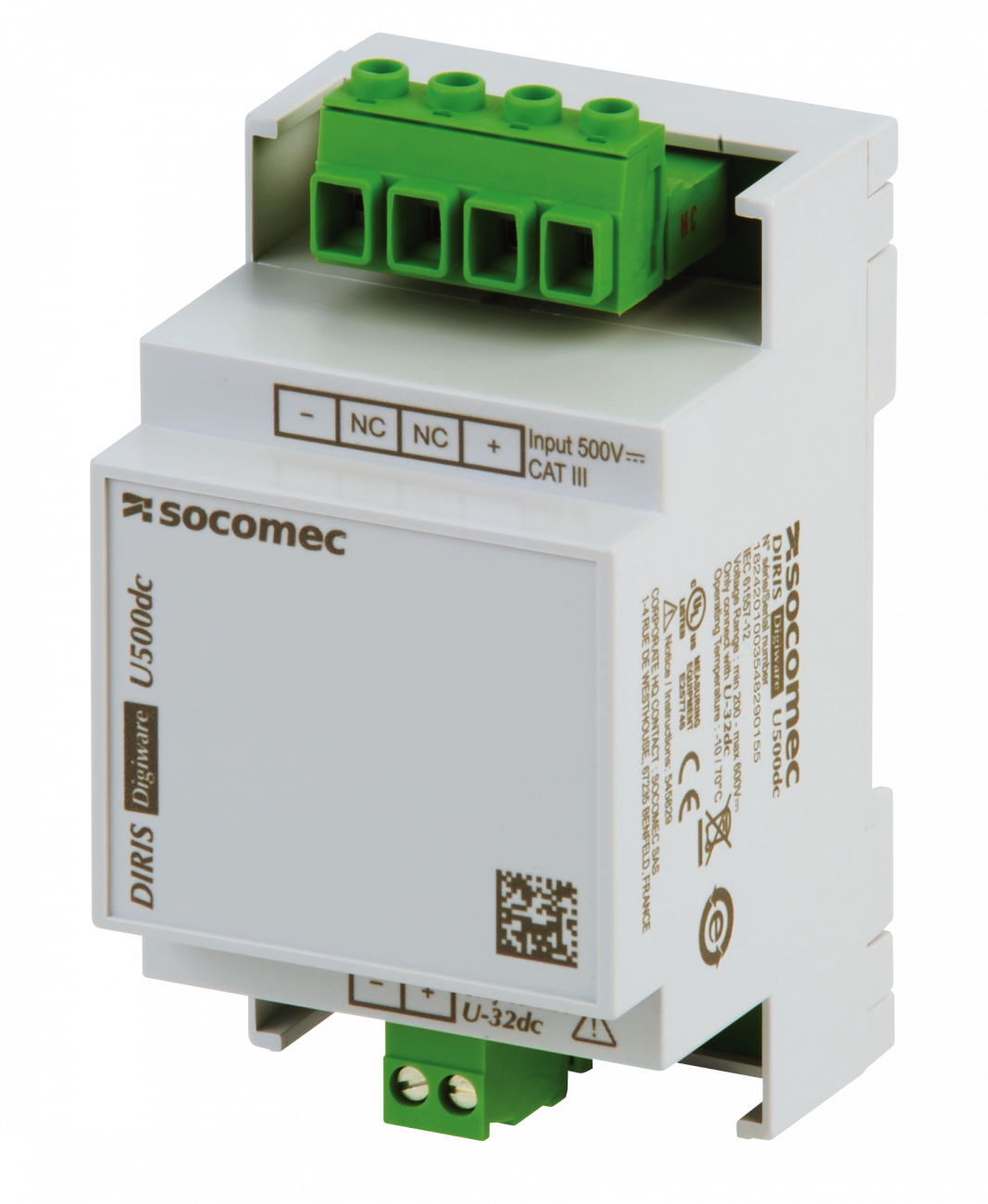

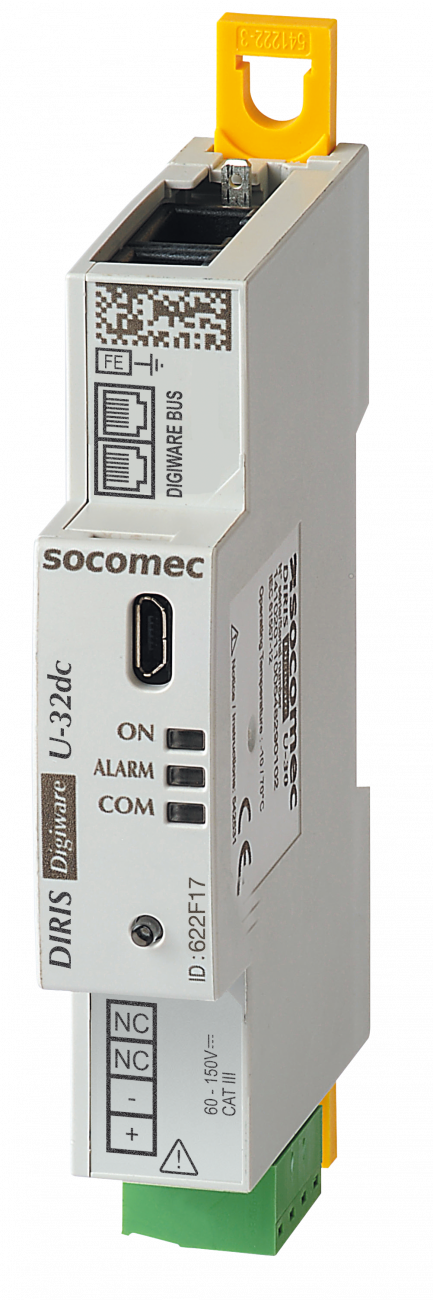

2) Moduly na snímanie napätia na meranie striedavého alebo jednosmerného prúdu

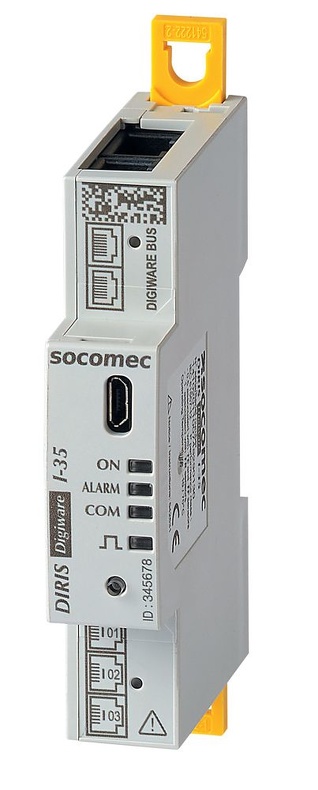

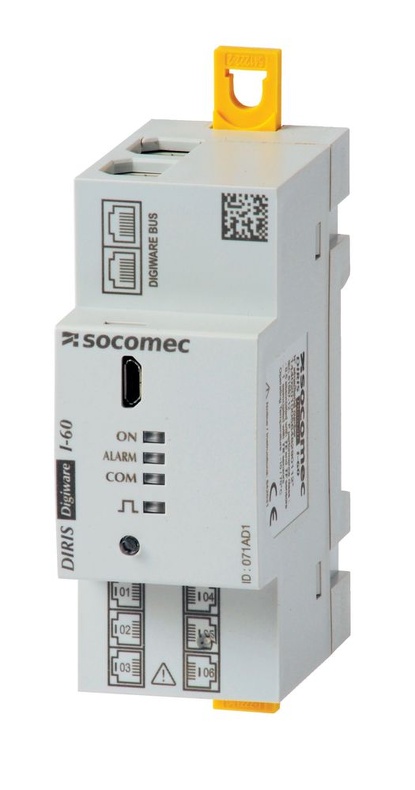

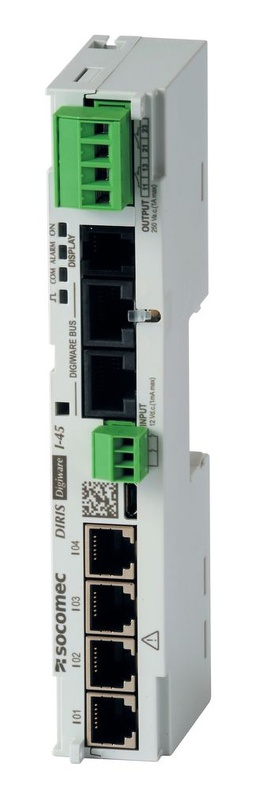

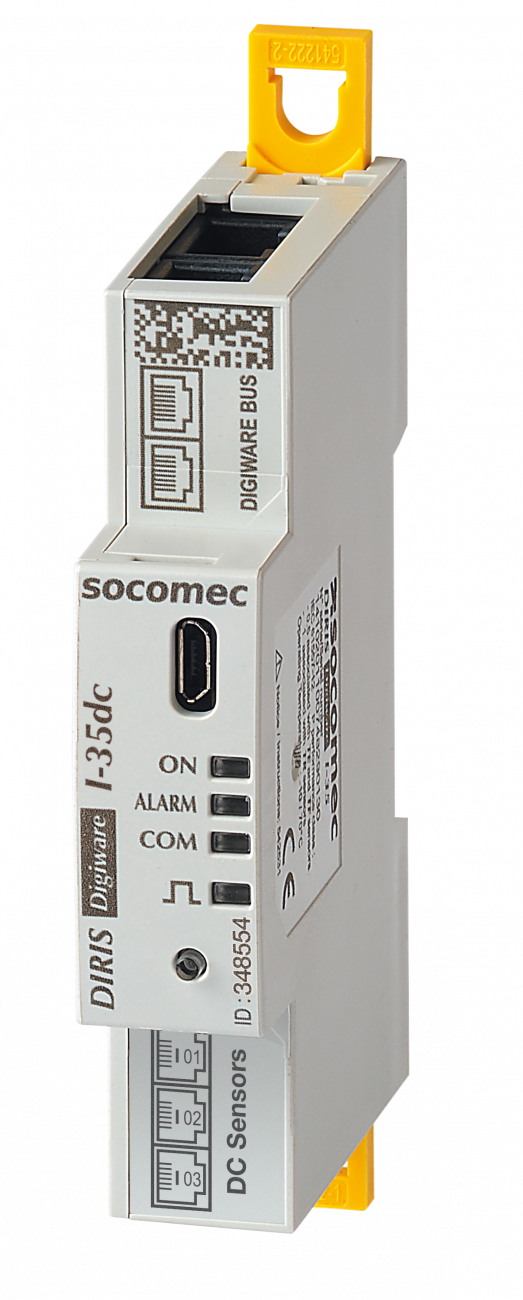

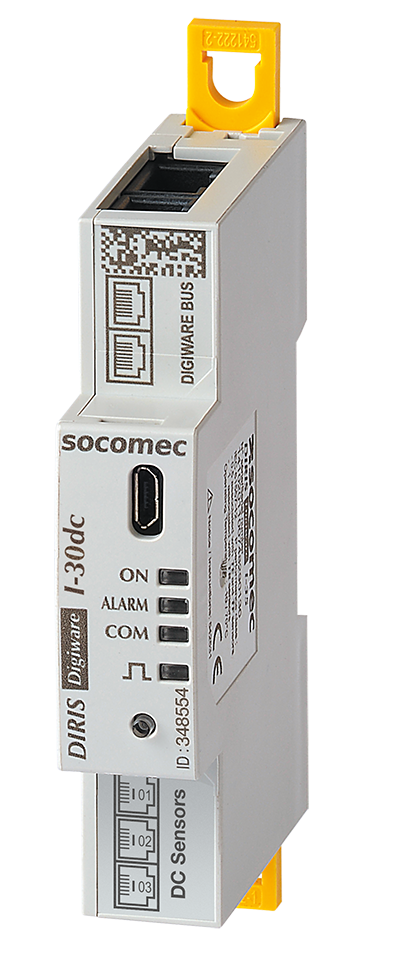

3) Prúdové snímacie moduly na meranie striedavého alebo jednosmerného prúdu

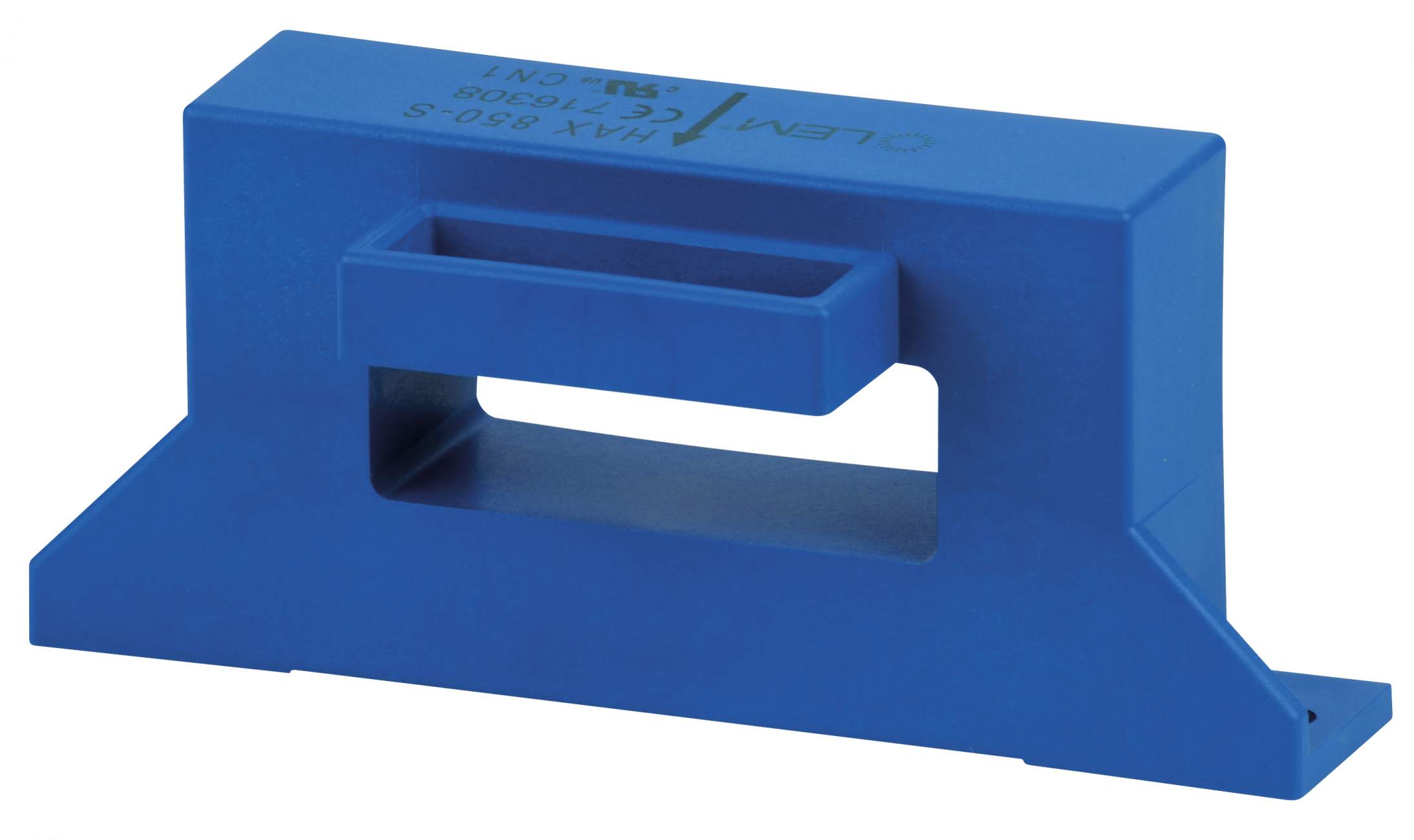

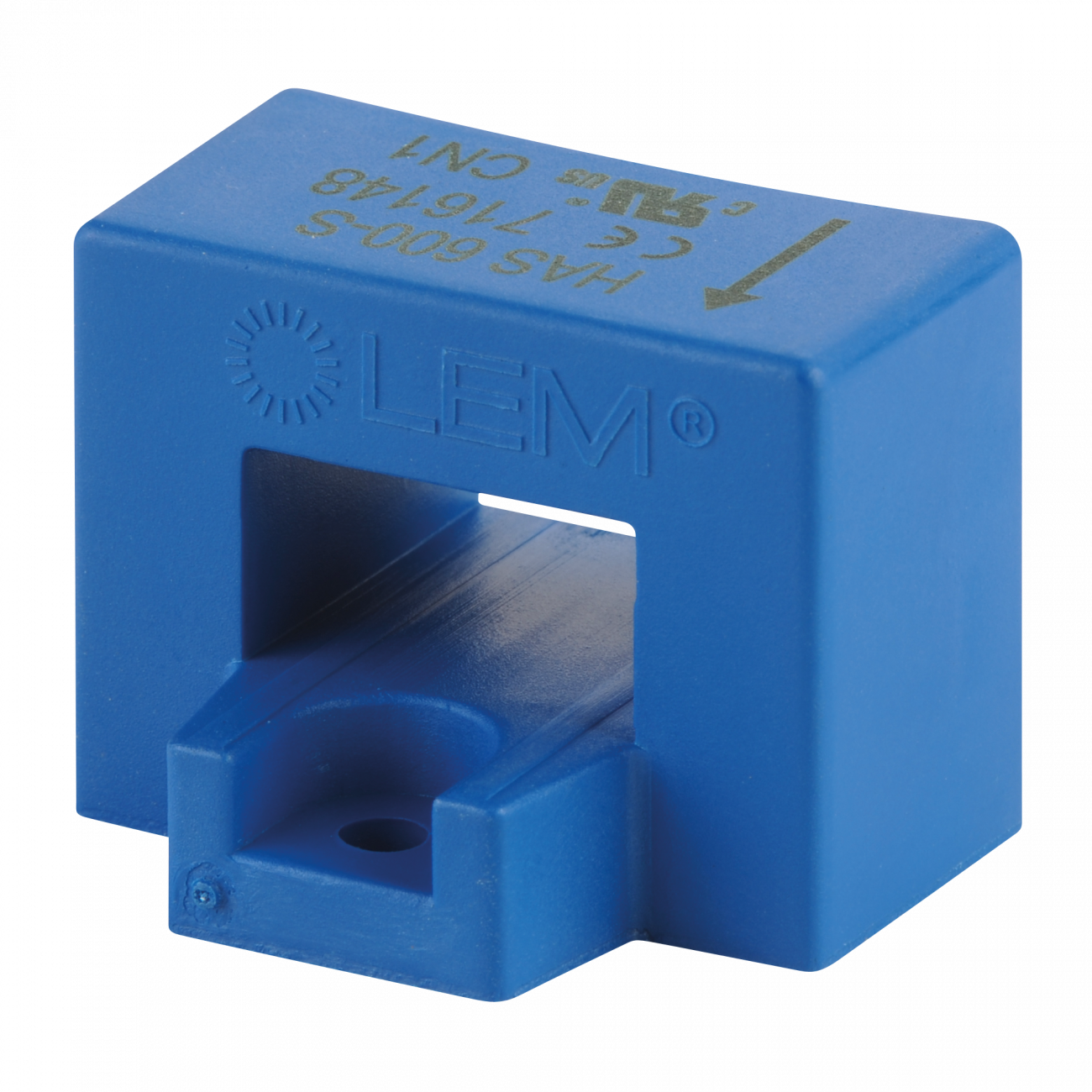

4) Prúdové senzory s rozoberatelným alebo pevným jadrom s možnosťou merania striedavého alebo jednosmerného prúdu

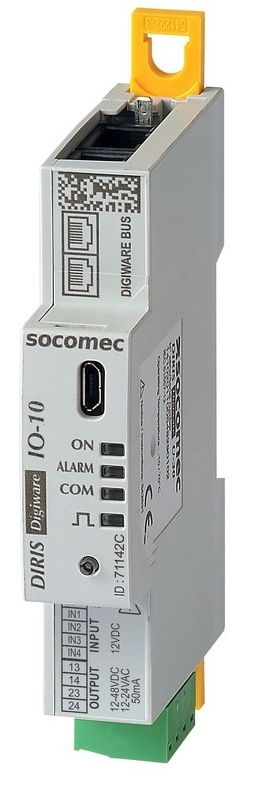

5) Digitálne a analógové vstupno / výstupné moduly

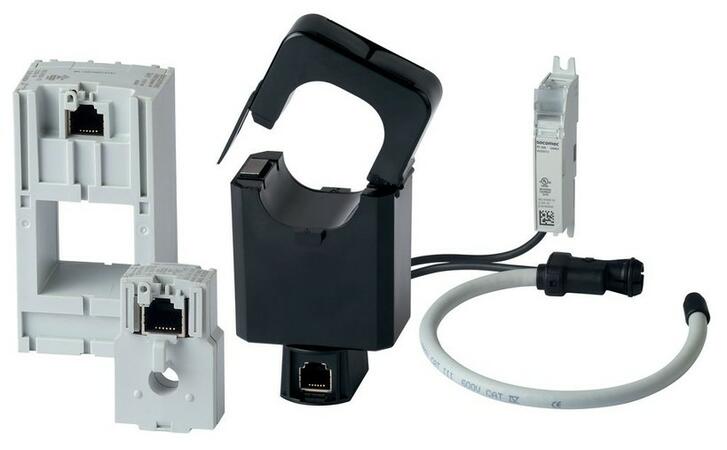

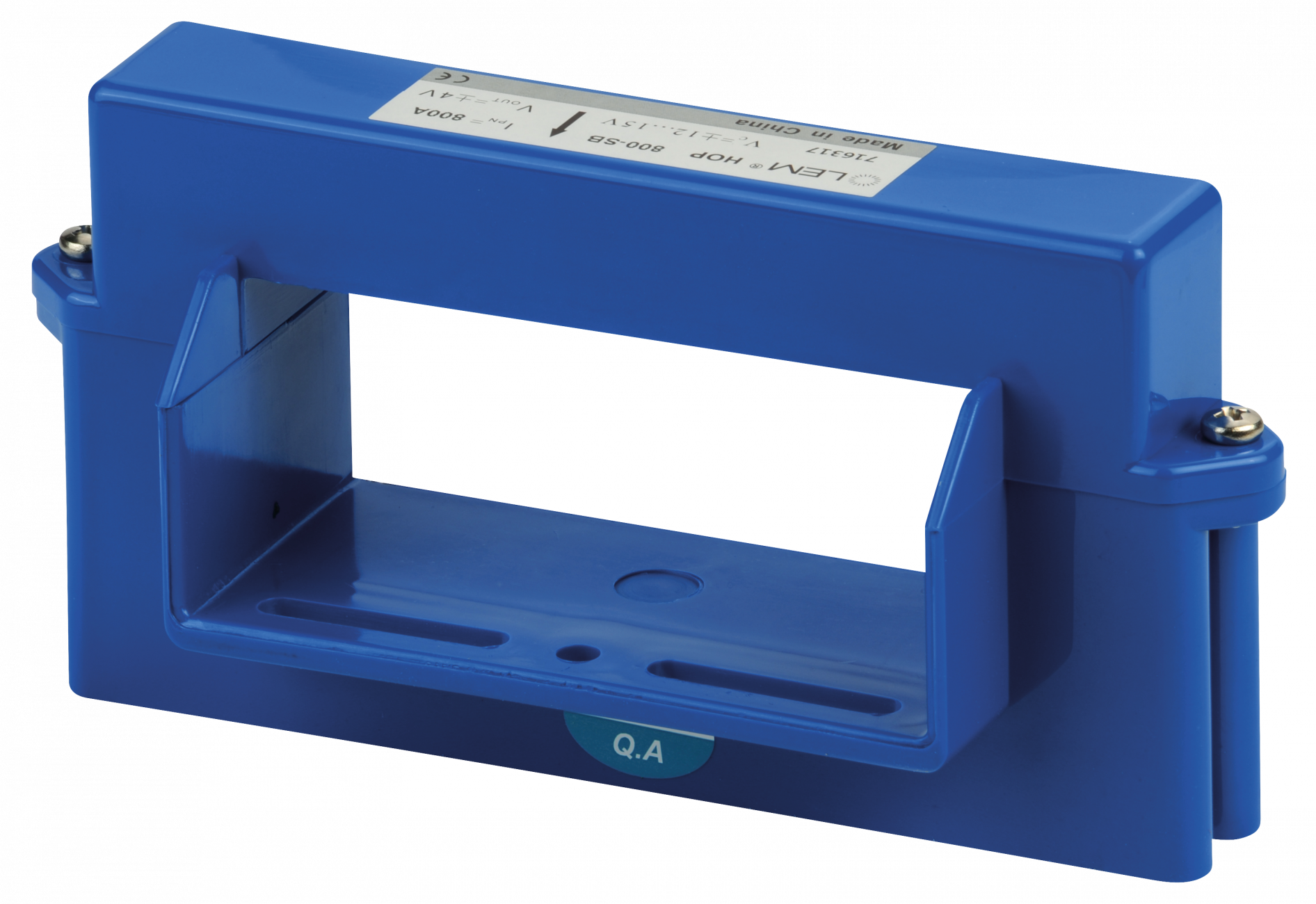

Prúdové senzory TE, TR/iTR a TF
1) TE pevné prúdové senzory - vhodné pre nové inštalácie, zhoduje sa s rozstupmi vývodov istiacich prvkov:
| TE-18 | TE-25 | TE-35 | TE-45 | TE-55 | TF-90 | |
| Menovitý prúd (A) | 5 ... 20 25 ... 63 | 40 ... 160 | 63 ... 250 | 160 ... 630 | 400 ... 1000(1) | 600 ... 2000 |
|---|---|---|---|---|---|---|
| Priemer otvorov (mm) | Ø 8,6 Ø 8,6 | 13,5 x 13,5 | 21 x 21 | 31 x 31 | 41 x 41 | 64 x 64 |
| Vonkajšie rozmery (mm) | 45x28x20 45x28x20 | 65x25x32 | 71x35x32 | 86x45x32 | 100x55x32 | 126x90x24.6 |
| Pripojenie | Konektorom RJ12 priamym, netieneným 300V, CAT.III, -40 / +85 °C | |||||
| (1) Pre záťaže vyžadujúce meranie prúdu väčšieho ako 1000A je možné využiť štandardný transformátor prúdu s prevodom x/5A a na sekundárne svorky pripojiť 5A / RJ12. | ||||||

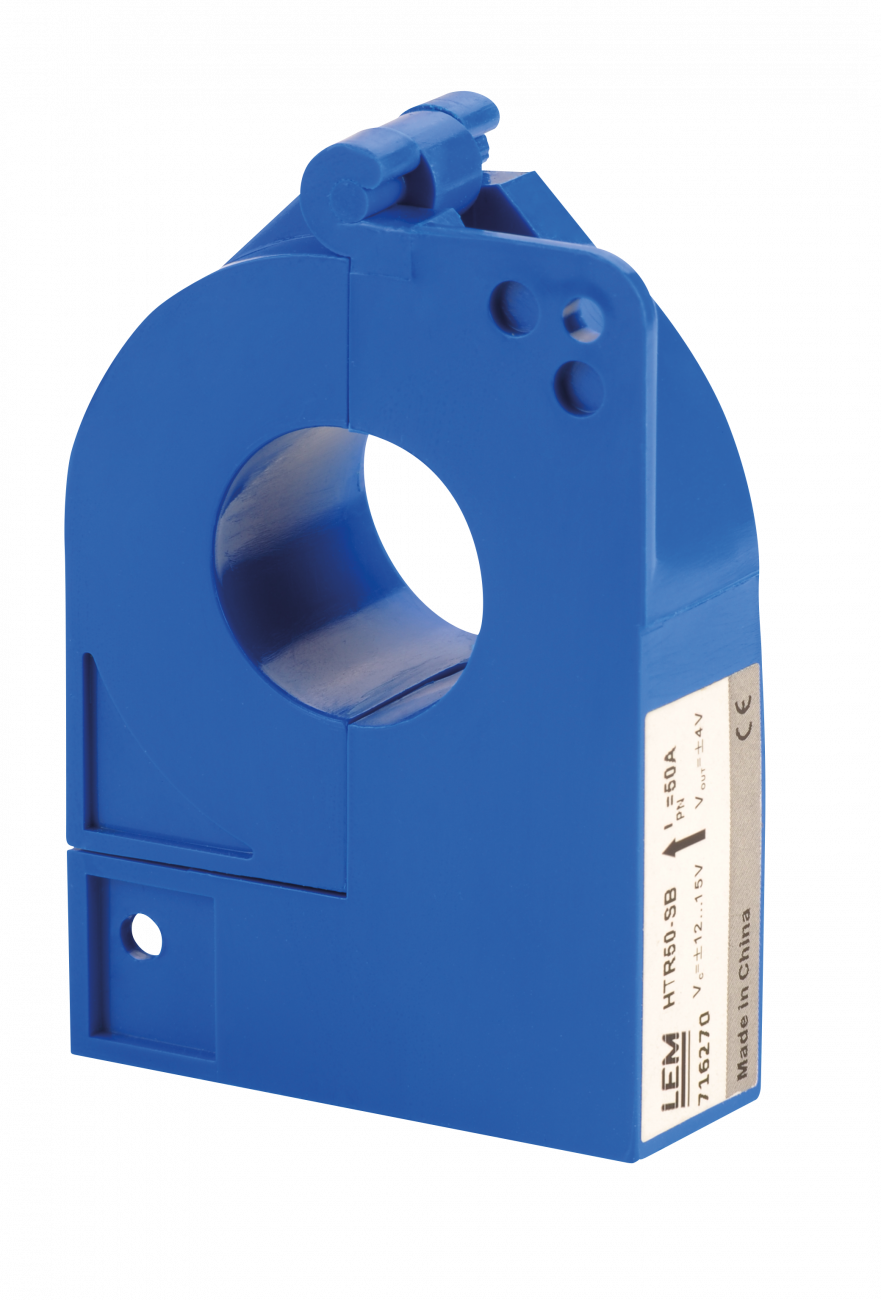

2) TR/iTR sensory s rozoberateľným jadrom - vhodné pre existujú inštalácie:
| TR-10 / iTR-10 | TR-14 / iTR-14 | TR-21 / iTR-21 | TR-32 / iTR-32 | |
| Menovitý prúd (A) | 25 ... 63 | 40 ... 160 | 63 ... 250 | 160 ... 600 |
|---|---|---|---|---|
| Priemer otvorov (mm) | Ø 10 | Ø 14 | Ø 21 | Ø 32 |
| Vonkajšie rozmery (mm) | 44x26x28 | 67x29x28 | 65x37x43 | 86x53x47 |
| Pripojenie | Konektorom RJ12 priamym, netieneným 300V, CAT.III, -40 / +85 °C | |||
3) TF ohybné (Rogowski) prúdové senzory - vhodné pre inštalácie s priestorovým obmedzením alebo pre vysoké prúdové intenzity:
| TF-40 | TF-55 / TF-80 | TF-120 | TF-200 | TF-300 / TF-600 | |
| Menovitý prúd (A) | 100 ... 400 | 150 ... 600 | 400 ... 2000 | 600 ... 4000 | 1600 ... 6000 |
|---|---|---|---|---|---|
| Priemer otvorov (mm) | Ø 40 | Ø 55 / Ø 80 | Ø 120 | Ø 200 | Ø 300 / Ø 600 |
| Pripojenie | Konektorom RJ12 priamym, netieneným 300V, CAT.III, -40 / +85 °C | ||||

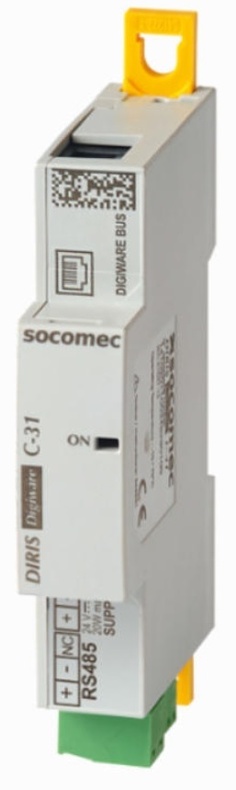

Napájanie a Digiware BUS

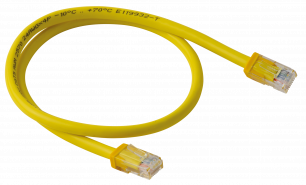

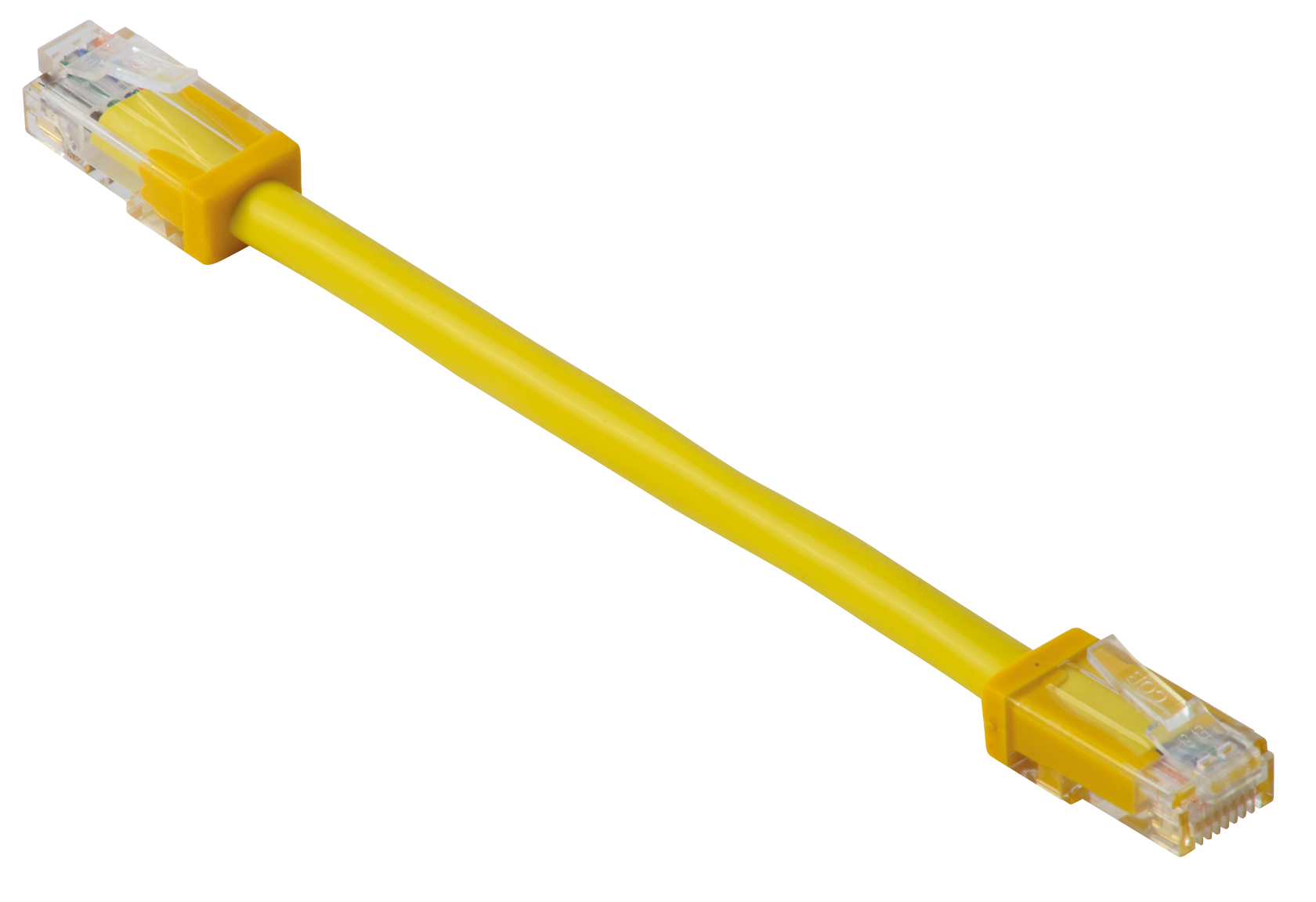

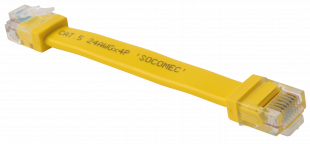

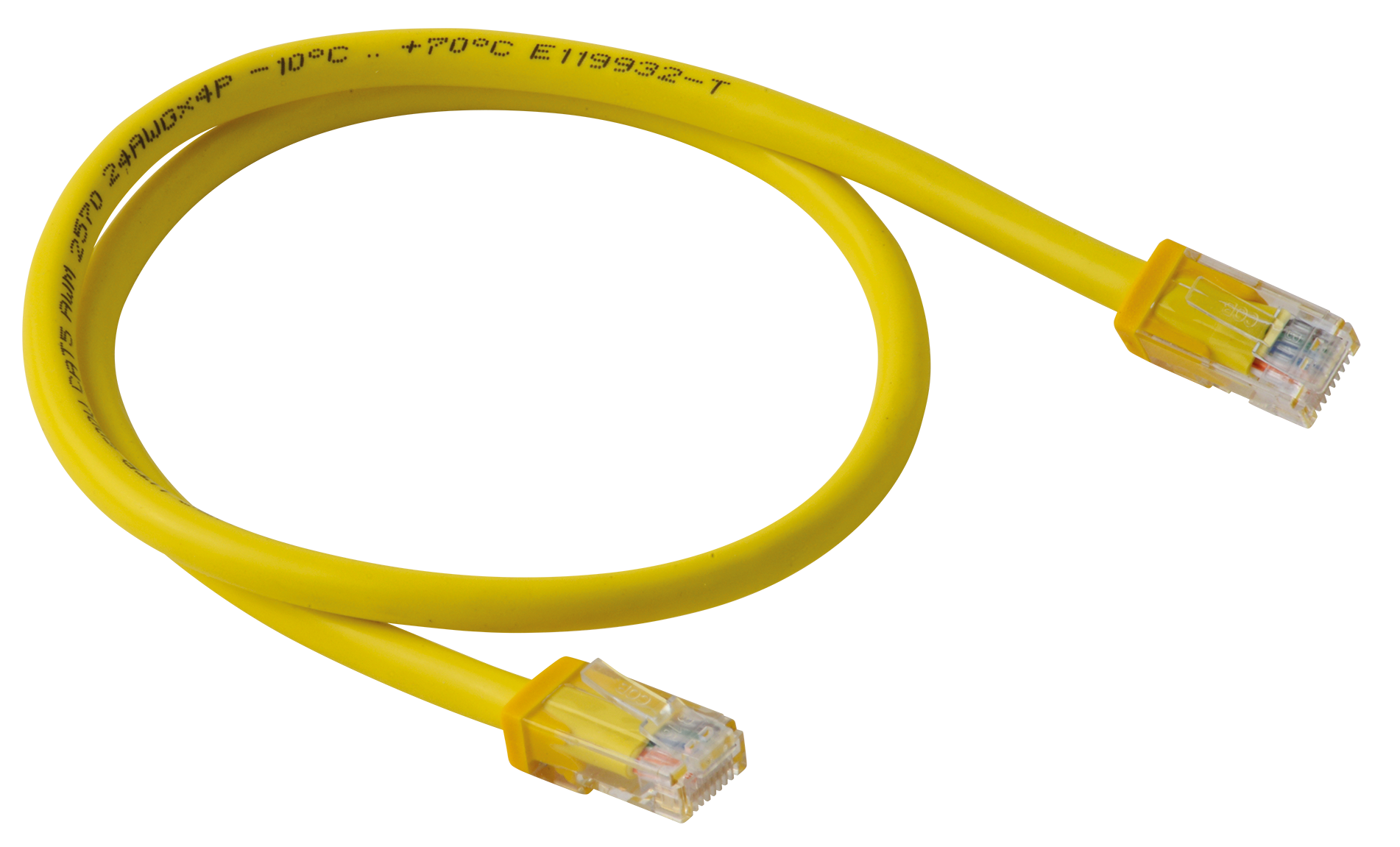

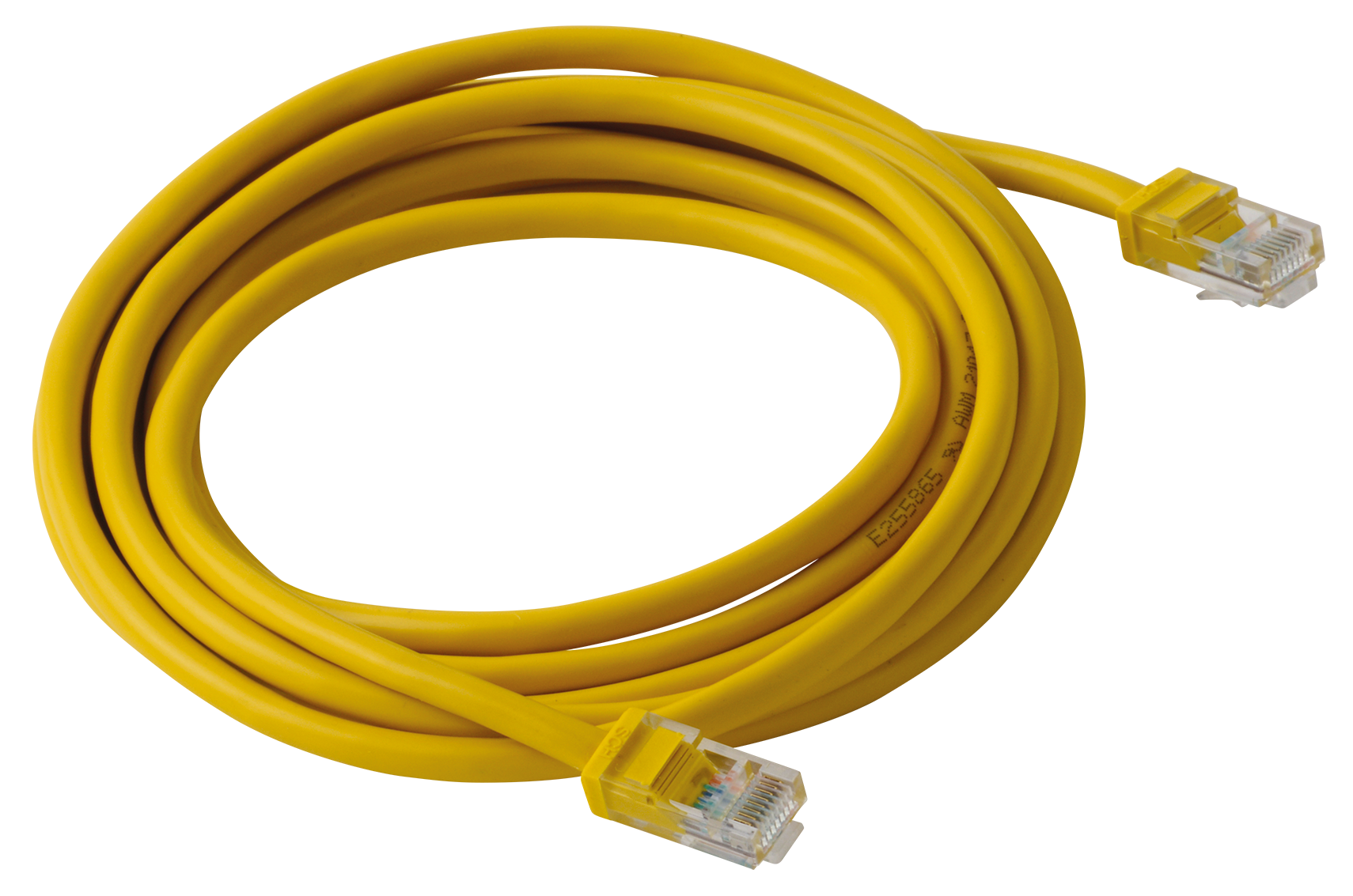

Interné komunikačné rozhranie Digiware BUS medzi jednotlivými modulmi je tvorené linkou RJ45. Kompletný systém je tak prepojený Digiware BUS o rôznych dĺžkach: 0,1, 0,2, 0,5, 1, 2, 5, 10 a 50 metrov.

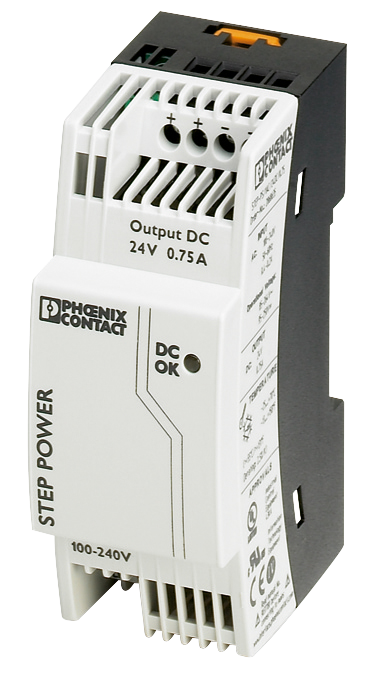

Napájanie celého systému je zaistené napätím 24 VDC.
Technické parametre
Videa
Súvisiace produkty
ATyS C25 (základné aplikácie, jednoduché nastavenie a rýchla inštalácia).
ATyS C55 (univerzálny prístroj, nastavenie cez displej a EasyConfig).
ATyS C65 (najnáročnejšie aplikácie, rozsiahle možnosti nastavenia a rozšírenia funkcií).

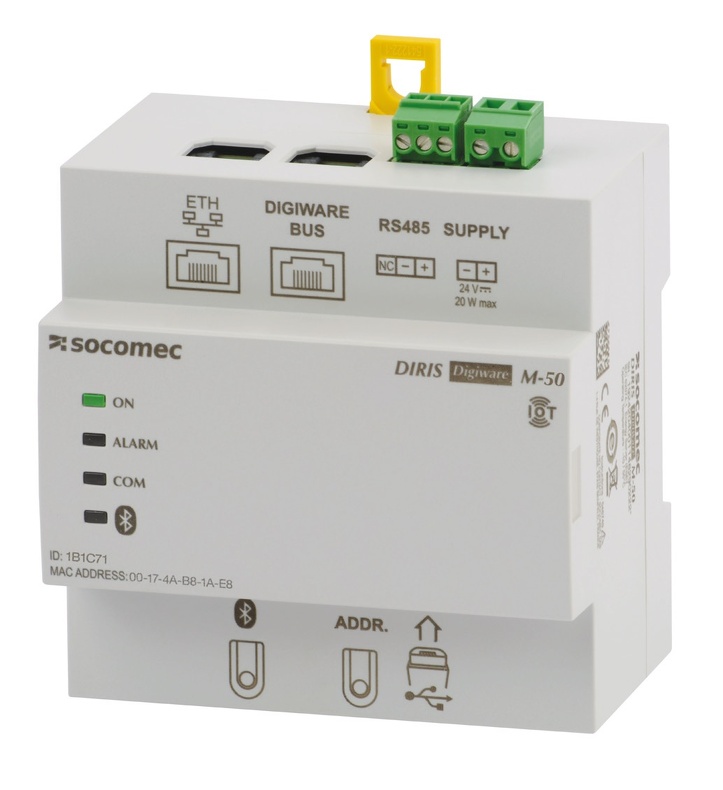

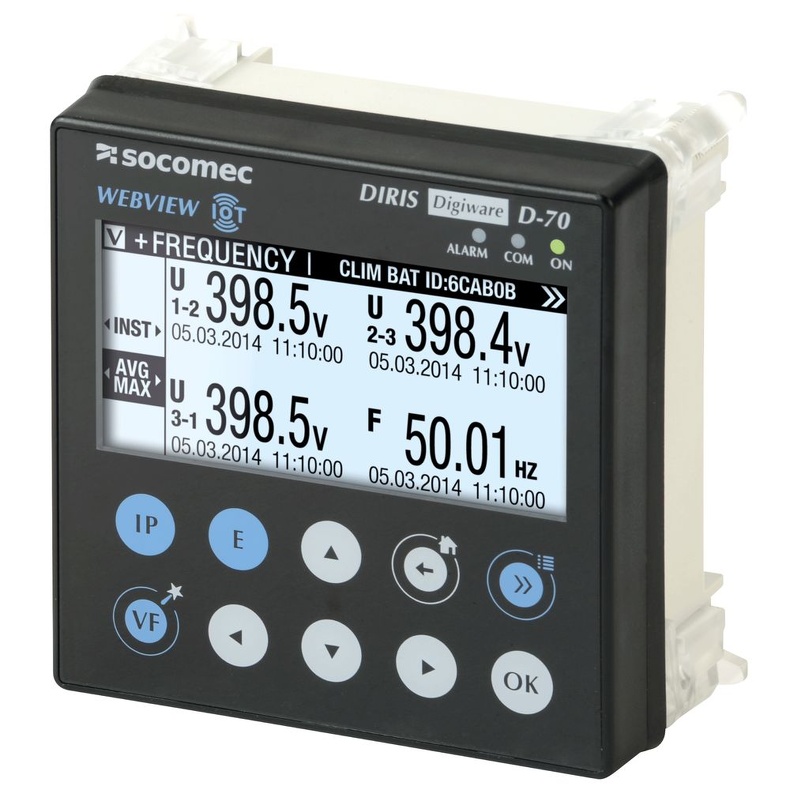

Komunikačné brány DIRIS Digiware M-50, M-70 a D-50, D-70 tvorí prístupové body pre systém DIRIS Digiware, pre ktorý centralizujú napájanie a komunikáciu v jednom zariadení. Brány sú však univerzálne použiteľné pre centralizáciu, zber, ale aj zabezpečené sprístupnenie dát z ďalších prístrojov Socomec. Prístroje D-70 a M-70 potom umožní aj detailnú analýzu a export uložených dát.
