MODULÁRNY SYSTÉM Crossboard: Spôsoby riadenia elektrických pohonov

Datum: 14.09.2020

Komponenty pre rozvádzače spoločnosti Wöhner, v Česku a na slovenské zastupovanej firmou GHV Trading, sa vyznačujú jednoduchou montážou, ovládateľnosťou a bezpečnosťou. Okrem základných rozvodov elektrickej energie však ponúka tiež spúšťače motorové či ohmických záťažou.

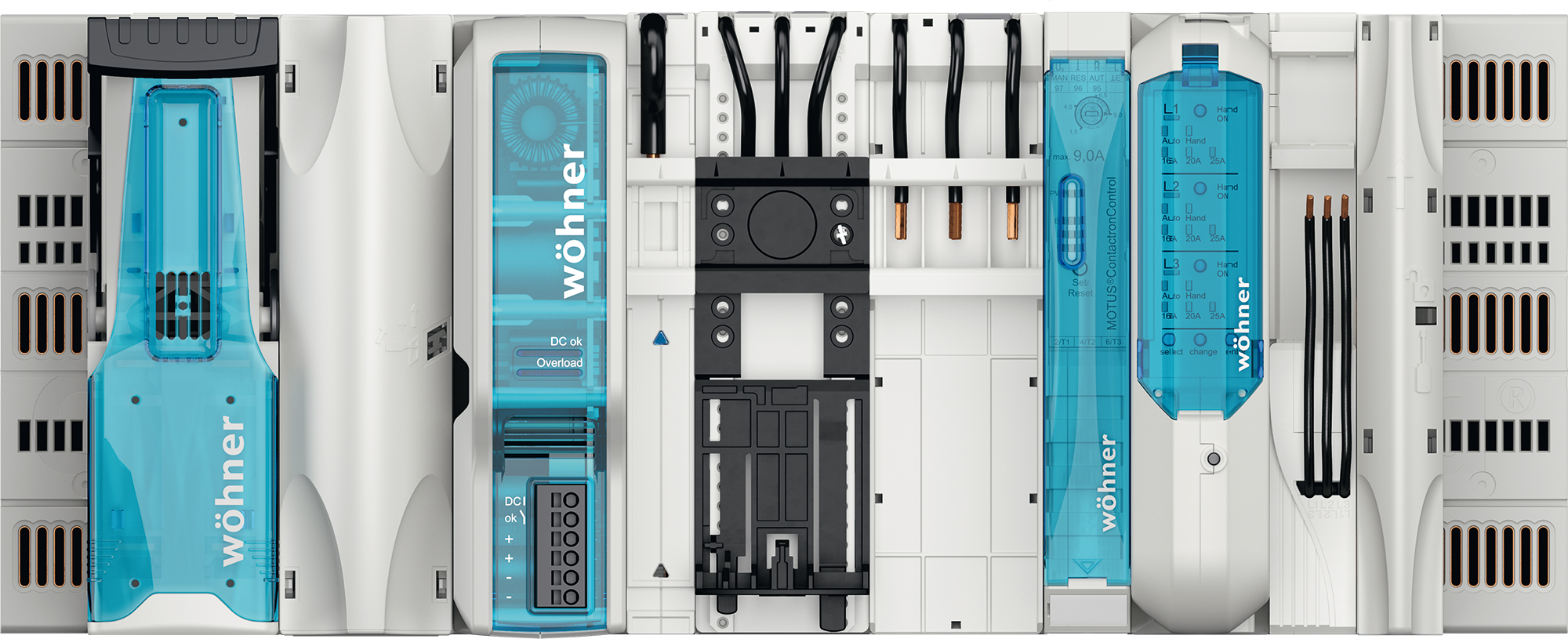

Predstavenie systému CrossBoard

O systéme CrossBoard ste od nás už najskôr počuli, dovolíme si však krátku rekapituláciu jeho vlastností a výhod.
Systém je zamýšľaný pre rozvody el. energie do 125 A s akcentom na úsporu priestoru a bezpečnosť. CrossBoard je už z výroby certifikovaný na IP20. Toto krytie navyše nie je nutné demontovať pri osadzovaní jednotlivými prvkami
Systém CrossBoard vsádza hlavne na svoju kompaktnosť. V základe je vyrábaný v dvoch šírkach, 225 a 405 milimetrov. Rozvod elektrickej energie pomocou systému CrossBoard je v súlade so štandardmi IEC 61 349 a UL 508.
Montáž komponentov na dosky CrossBoard je veľmi jednoduchá, nie je nutný žiadny nástroj, stačí nacvaknúť. Po osadení nie je potrebné nič doťahovať, okamžite je splnené ako mechanické, tak elektrické prepojenie. Vďaka svojej konštrukcii zamedzuje chybnému osadeniu komponentov a zároveň zabraňuje prepólovaniu. Dosku samotnú nie je potrebné po vybratí z krabice nijako kompletovať, stačí upevniť do rozvádzača skrutky či na lištu DIN.

Štandardizovaný rozstup otvorov rastra systému 4,5 mm umožňuje kombinovať tento systém s komponentmi ďalších výrobcov.
Jednoduchá demontáž prvkov z dosky prebieha pomocou plochého skrutkovača bez použitia ďalších nástrojov.

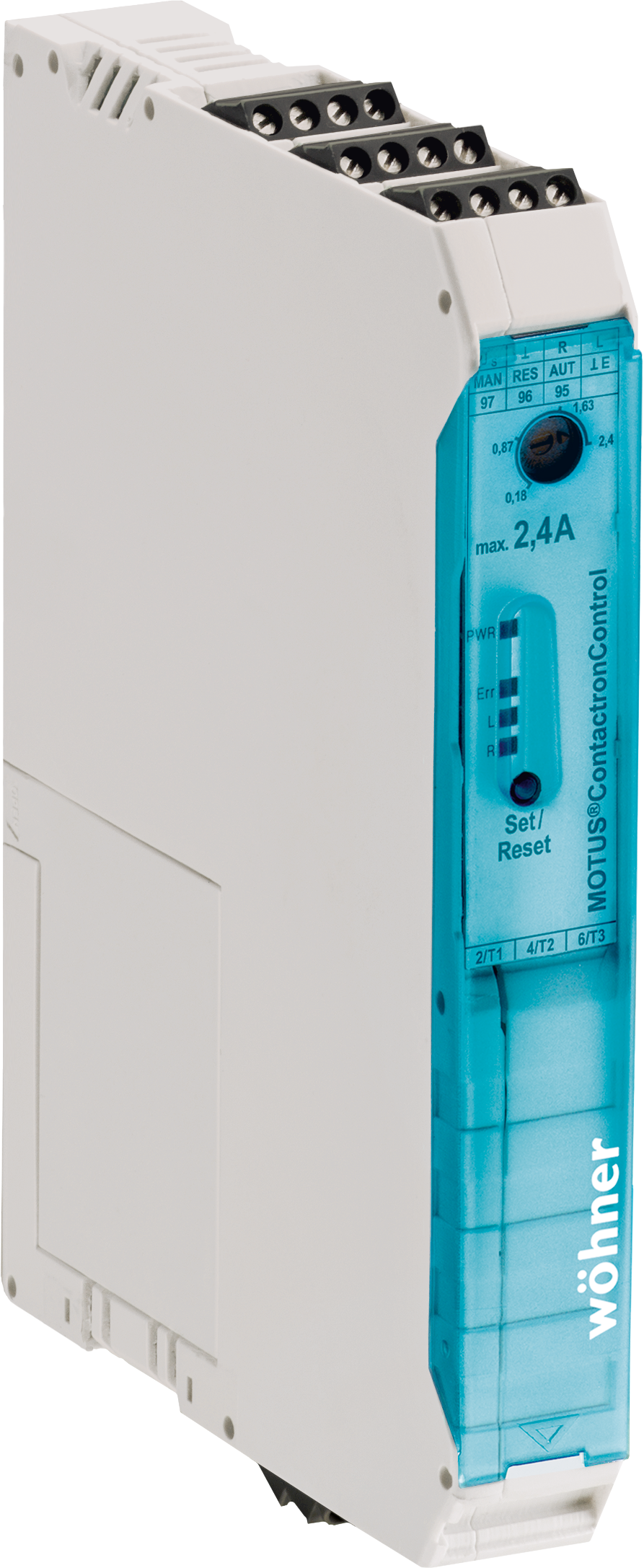

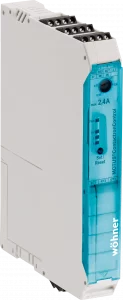

MOTUS – motorový spúšťač

V reakcii na požiadavky zákazníkov bol zostrojený hybridný motorový spúšťač MOTUS pre motory s maximálnym výkonom 4 kW. Tieto menšie motory sú v praxi jedny z najčastejších. Vo väčšine aplikácií je potrebné nielen riadiť smer otáčania, ale v prípade poruchy pohon chrániť. Elektronika MOTUSu vie pohon, ako riadiť, tak chrániť a danú situáciu aj signalizovať zabudovaným kontaktom. A to všetko v úspornom púzdre šírky iba 22,5 milimetra.
Spínané kontakty sú s pomocou vstavaného polovodiča minimálne zaťažené a opotrebované. Z toho vyplýva označenie „hybridné“ a samotná veľkosť MOTUSu. Kombinácia s polovodičom tiež zaisťuje až 10-krát dlhšiu životnosť oproti bežnému stýkaču a nižšiu spotrebu energie. Stratové teplo je týmto tiež obmedzené, a preto môže byť spúšťač v celoplastovom púzdre bez nutnosti ochranného pospájania.
Firma Wöhner ponúka MOTUS v 3 základných variantoch odlišujúcich sa vstupným prúdom od 0,075 do 9 A AC.

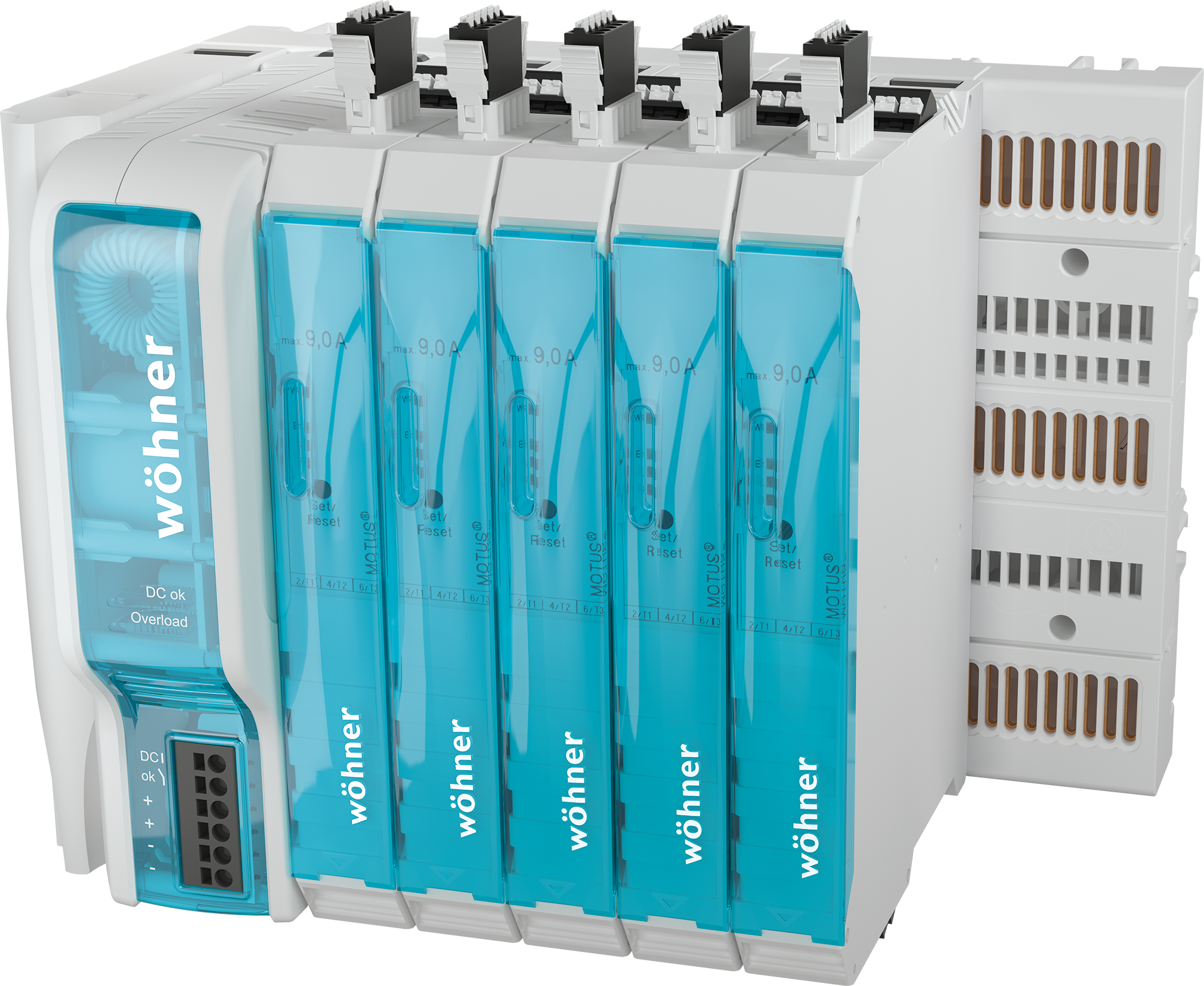

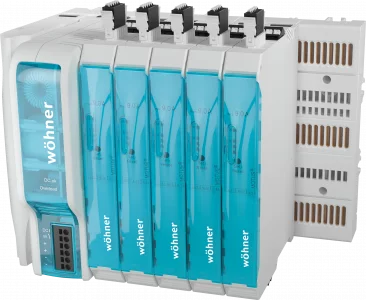

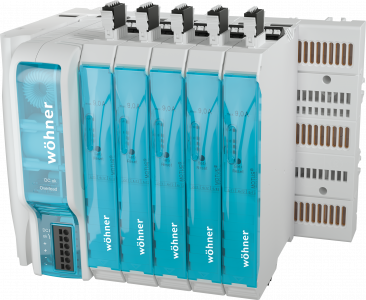

Spúšťač sa dá samozrejme namontovať nielen na systém CrossBoard, ale aj na ostatné systémy fy Wöhner a to 30 Compact, 60 Classic alebo priamo na DIN lištu do rozvádzača. Spúšťač tiež spĺňa požiadavky na certifikáciu UL aj IEC 61 508-SIL3.

Budúcnosť

Na posledný štvrťrok roku 2020 oznámila firma Wöhner MOTUS s komunikáciou IO-link, ktorá umožní ešte väčšie prepojenie s automatizáciou vo výrobe a prevádzke.
Podrobnejšie informácie o tejto novinke budú k dispozícii na našom webe.
V súčasnosti si môžete funkčné zapojenie motora pomocou MOTUSu prezrieť v sídle našej spoločnosti v Brne či na najbližšom možnom seminári či výstave.
Akékoľvek otázky ohľadom tohto úsporného systému Vám radi zodpovieme.

Jakub Gala
Jakub Gala
Obchodník so špecializáciou na marketing
