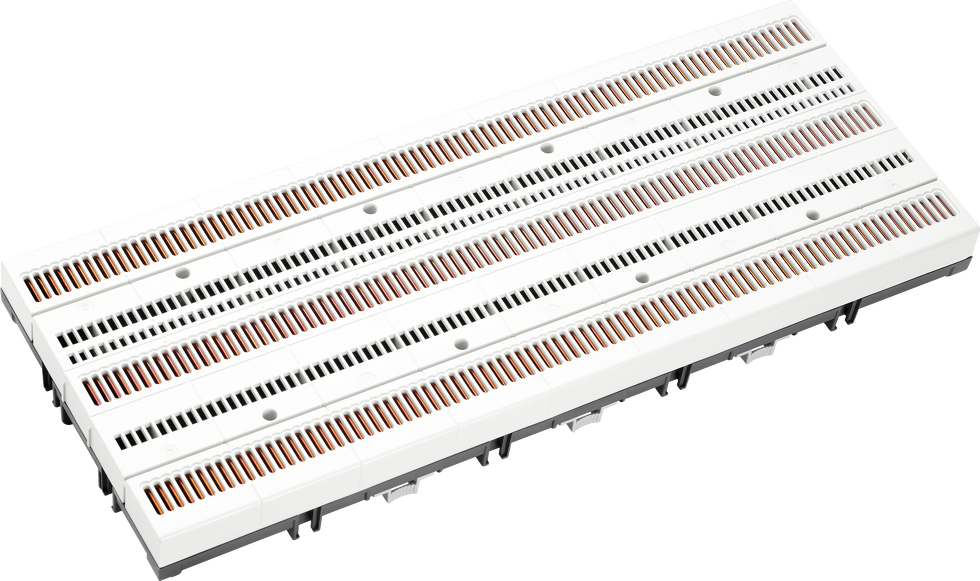

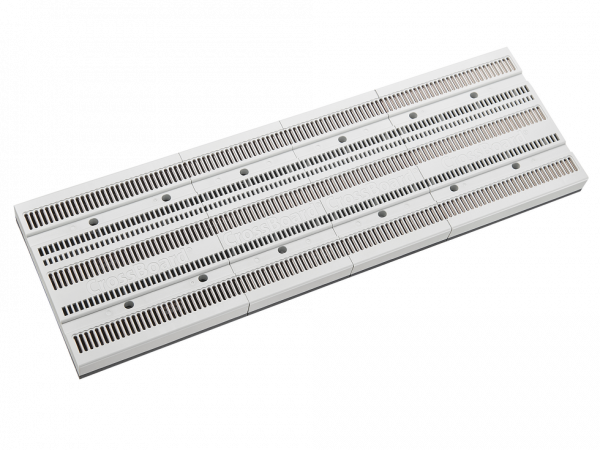

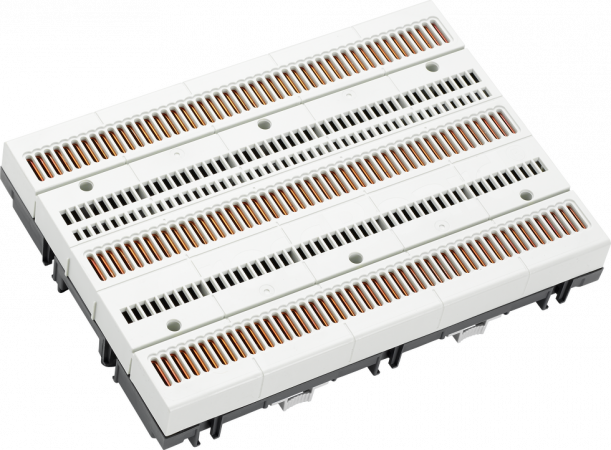

Základní systém CrossBoard

Systém CrossBoard je modulárne systémové riešenie, vďaka ktorému je možné ľahko a rýchlo realizovať rozvody elektrickej energie do 125 A (225 mm a 405 mm) nebo do 250 A (od 300 mm do 1100 mm), a to predovšetkým v oblasti strojárstva a priemyselných zariadení.

Dostupnosť: Na požiadanie
Zvoľte variantu (11)
ChatDopyt na produkt
PorovnáníPorovnať
Radek Odložilík
Radek Odložilík
+420 724 750 554
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA, AMS a prípojnicových systémov Wöhner.
VariantyPopis produktuRozšírené informácieVideaSúbory na stiahnutieČlánkySúvisiace produkty

Varianty k produktu Základní systém CrossBoard (11)

CrossBoard 225mm, 3P, 125A Crossboard
Crossboard
CrossBoard 225mm, 3P, 125A
Certifikace: IEC 61 439 a dle UL 508A;
jmenovitý proud: 125A (IEC)/96A (UL);
jmenovité napětí: 690V AC (IEC)/600V AC (UL);
jmenovité napětí: 600V DC (IEC)/600V DC (UL);
krytí: IP20;
OBJ: 11225.000
EAN: 4021267112257
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
CrossBoard 300mm, 3P, 250A Crossboard
Crossboard
CrossBoard 300mm, 3P, 250A
Certifikace: IEC 61 439 a dle UL 508A;
jmenovitý proud: 250A (IEC/UL);
jmenovité napětí: 690V/600V/600V (IEC/UL/DC);
krytí: IP20;
OBJ: 11300.000
EAN: 4021267113001
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
CrossBoard 400mm, 3P, 250A Crossboard
Crossboard
CrossBoard 400mm, 3P, 250A
Certifikace: IEC 61 439 a dle UL 508A;
jmenovitý proud: 250A (IEC/UL);
jmenovité napětí: 690V/600V/600V (IEC/UL/DC);
krytí: IP20;
OBJ: 11400.000
EAN: 4021267114008
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
CrossBoard®405
Crossboard
CrossBoard 405mm, 3P, 125A
Certifikace: IEC 61 439 a dle UL 508A;
jmenovitý proud: 125A (IEC)/96A (UL);
jmenovité napětí: 690V AC (IEC)/600V AC (UL);
jmenovité napětí: 600V DC (IEC)/600V DC (UL);
krytí: IP20;
OBJ: 11405.000
EAN: 4021267114053
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
CrossBoard®405
Crossboard
CrossBoard 500mm, 3P, 250A
Certifikace: IEC 61 439 a dle UL 508A;
jmenovitý proud: 250A (IEC/UL);
jmenovité napětí: 690V/600V/600V (IEC/UL/DC);
krytí: IP20;
OBJ: 11500.000
EAN: 4021267115005
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
CrossBoard®405
Crossboard
CrossBoard 600mm, 3P, 250A
Certifikace: IEC 61 439 a dle UL 508A;
jmenovitý proud: 250A (IEC/UL);
jmenovité napětí: 690V/600V/600V (IEC/UL/DC);
krytí: IP20;
OBJ: 11600.000
EAN: 4021267116002
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
CrossBoard®405
Crossboard
CrossBoard 700mm, 3P, 250A
Certifikace: IEC 61 439 a dle UL 508A;
jmenovitý proud: 250A (IEC/UL);
jmenovité napětí: 690V/600V/600V (IEC/UL/DC);
krytí: IP20;
OBJ: 11700.000
EAN: 4021267117009
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
CrossBoard®405
Crossboard
CrossBoard 800mm, 3P, 250A
Certifikace: IEC 61 439 a dle UL 508A;
jmenovitý proud: 250A (IEC/UL);
jmenovité napětí: 690V/600V/600V (IEC/UL/DC);
krytí: IP20;
OBJ: 11800.000
EAN: 4021267118006
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
CrossBoard®405
Crossboard
CrossBoard 900mm, 3P, 250A
Certifikace: IEC 61 439 a dle UL 508A;
jmenovitý proud: 250A (IEC/UL);
jmenovité napětí: 690V/600V/600V (IEC/UL/DC);
krytí: IP20;
Jmenovitý proud: 160A (IEC/UL);
Krytí: IP20;
OBJ: 11900.000
EAN: 4021267119003
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
CrossBoard®405
Crossboard
CrossBoard 1000mm, 3P, 250A
Certifikace: IEC 61 439 a dle UL 508A;
jmenovitý proud: 250A (IEC/UL);
jmenovité napětí: 690V/600V/600V (IEC/UL/DC);
krytí: IP20;
OBJ: 11000.000
EAN: 4021267110000
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
CrossBoard®405
Crossboard
CrossBoard 1100mm, 3P, 250A
Certifikace: IEC 61 439 a dle UL 508A;
jmenovitý proud: 250A (IEC/UL);
jmenovité napětí: 690V/600V/600V (IEC/UL/DC);
krytí: IP20;
OBJ: 11100.000
EAN: 4021267111007
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt

Popis produktu

Systém CrossBoard je pripojovacia kontaktná platforma k pripojovaniu komponentov.



  • Menovitý prúd: 125 A / 160 A
  • Konštrukčná šírka: 225 mm, 405 mm, 300 mm, 400 mm, 500 mm, 600 mm, 700 mm, 800 mm, 900 mm, 1000 mm a 1100 mm
  • Menovité napätie (IEC): 690 V AC/600 V DC
  • Menovité napätie (UL): 600 V AC/DC
  • Odolnosť voči skratu: Ipk= 25 kA pre provedenie 225 mm a 405 mm; 30 kA pre varianty 500 mm - 1100 mm
  • Výška: 160 mm
  • Stupeň krytia: IP20
  • Certifikácia UL (správanie pri požiari podľa UL 94-V0)

Rozšírené informácie



Objednacie číslo Popis Menovitý prúd [A] Výška [mm]

Šířka [mm]
11225.000 CrossBoard®225 125 160 225
11405.000 CrossBoard®405 125 160 405

11500.000 CrossBoard®500 160 160 500
11600.000 CrossBoard®600 160 160 600
11700.000 CrossBoard®700 160 160 700
11800.000 CrossBoard®800 160 160 800
11900.000 CrossBoard®900 160 160 900
11000.000 CrossBoard®1000 160 160 1000
11100.000 CrossBoard®1100 160 160 1100

Videa

CrossBoard® - Nový základný systém
(YouTube, 20.06.2018)

Súbory na stiahnutie

Katalógový list
Katalógový list
Katalógový list - CrossBoard
(PDF, 1.7 MB)
Zobrazit ikonaDownload ikona
Pokyny
Pokyny
Montážny návod Crossboard
(PDF, 6.1 MB)
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
Rozmerové výkresy - Crossboard
(PDF, 371 kB)
Zobrazit ikonaDownload ikona
Brožúra
Brožúra
Brožura - CrossBoard
(PDF, 6.9 MB)
Zobrazit ikonaDownload ikona
Článok
Článok
ElektroPrůsmysl 03-2018 - Modulárny systém CrossBoard + Broome10
(PDF, 548 kB)
Zobrazit ikonaDownload ikona
Novinky
Novinky
Odporúčania výrobcu na údržbu v prašnom prostredí
(PDF, 185 kB)
Zobrazit ikonaDownload ikona
Novinky
Novinky
Všeobecné technické informácie
(PDF, 202 kB)
Zobrazit ikonaDownload ikona

Články a informácie

Spoľahlivé riešenia pre distribúciu energie a riadenie motorov
Spoľahlivé riešenia pre distribúciu energie a riadenie motorov
MOTUS C14, ktorý mení pravidlá hry motorových spúšťačov
MOTUS C14, ktorý mení pravidlá hry motorových spúšťačov
Moderné prípojnicové systémy: ako zefektívniť svoju elektroinštaláciu a ušetriť náklady
Moderné prípojnicové systémy: ako zefektívniť svoju elektroinštaláciu a ušetriť náklady

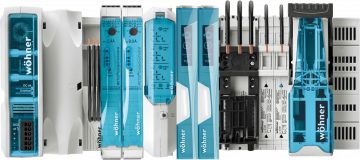

Prípojnicový systém CrossBoard alebo keď úspora miesta je hlavnou prioritou
Prípojnicový systém CrossBoard alebo keď úspora miesta je hlavnou prioritou
OMUS a MOTUS – nerozlučná dvojka z dielne Wöhneru pre riadenie induktívnych a rezistívnych záťaží
OMUS a MOTUS – nerozlučná dvojka z dielne Wöhneru pre riadenie induktívnych a rezistívnych záťaží
Systém prípojníc WÖHNER – Efektívne riešenie rozvodov nízkeho napätia
Systém prípojníc WÖHNER – Efektívne riešenie rozvodov nízkeho napätia

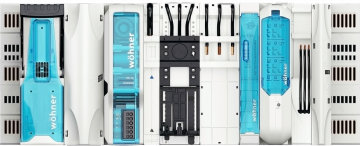

Modulárne systémy Crossboard a 185Power od systému k systému
Modulárne systémy Crossboard a 185Power od systému k systému
MOTUS C14 aneb rodina Crossboard sa rozrastá o nového člena
MOTUS C14 aneb rodina Crossboard sa rozrastá o nového člena

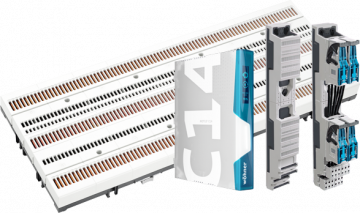

Crossboard a 185Power
Crossboard a 185Power
Systém prípojníc Wöhner - Elegantné riešenie, ktoré otvára nové možnosti
Systém prípojníc Wöhner - Elegantné riešenie, ktoré otvára nové možnosti

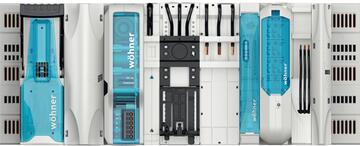

MODULÁRNY SYSTÉM Crossboard: Spôsoby riadenia elektrických pohonov
MODULÁRNY SYSTÉM Crossboard: Spôsoby riadenia elektrických pohonov

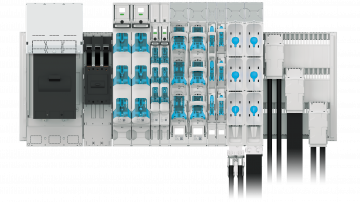

Pripojovací systém nízkeho napätia 185POWER
