Adaptéry EQUES Slim
Adaptér EQUES Slim s malou konštrukčnou šírkou je vhodným spôsobom, ako ušetriť miesto na systéme CrossBoard pri napojení meracích a kontrolných napäťových relé, ochranných motorových vypínačov či pre uľahčenie kombináciou motorových spúšťačov od rôznych výrobcov.
Dostupnosť: Skladom v GHV
Zvoľte variantu (8)
Dopyt na produktPorovnať
Radek Odložilík
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA, AMS a prípojnicových systémov Wöhner.
Varianty k produktu Adaptéry EQUES Slim (8)
Adaptér CrossBoard

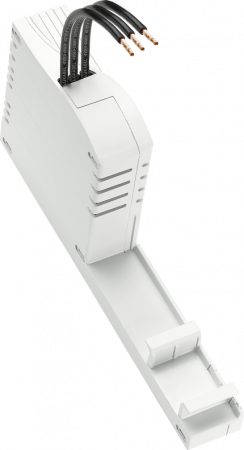

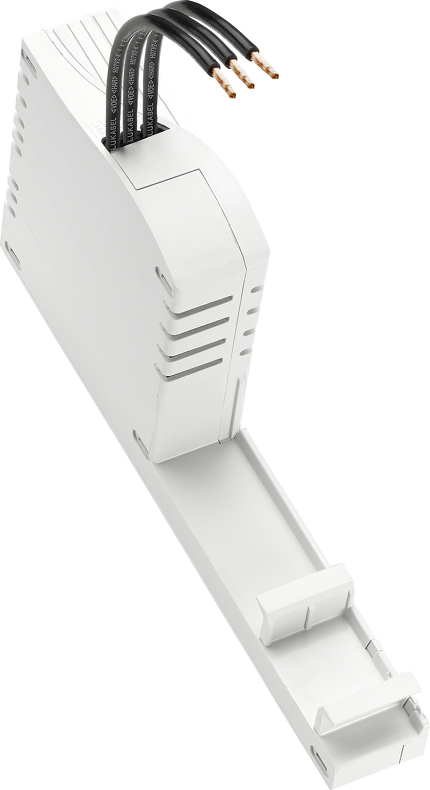

Adaptér EQUES 16A, 22,5x160Adaptér 3P; 1 pevná montážní lišta, přihrádka na pojistky a rozhraní CrossLink; certifikace: IEC 61 439 a dle UL 508A; konstrukční šířka: 22,5mm; připojovací vodiče: 2,5mm2;
Jmenovitý proud: 16A (IEC)/12,5A (UL); jmenovité napětí: 690V AC (IEC)/600V AC (UL); použité pojistky: 10x38 nebo třídy CC do max. 16A;
Jmenovitý proud: 16A (IEC)/12,5A (UL); jmenovité napětí: 690V AC (IEC)/600V AC (UL); použité pojistky: 10x38 nebo třídy CC do max. 16A;
OBJ: 36009.000
EAN: 4021267360092
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Adaptér CrossBoard

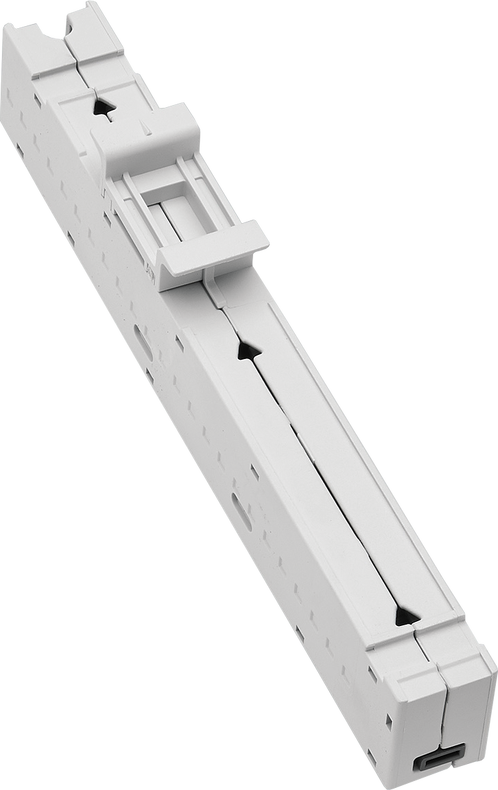

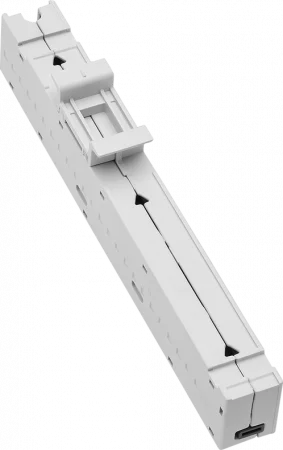

Adaptér EQUES 0A, 18x160Adaptér 1P bez elektrického připojení; 1 pevná montážní lišta a rozhraní CrossLink; certifikace: IEC 61 439; konstrukční šířka: 18mm;
OBJ: 32311.000
EAN: 4021267323110
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Adaptér CrossBoard

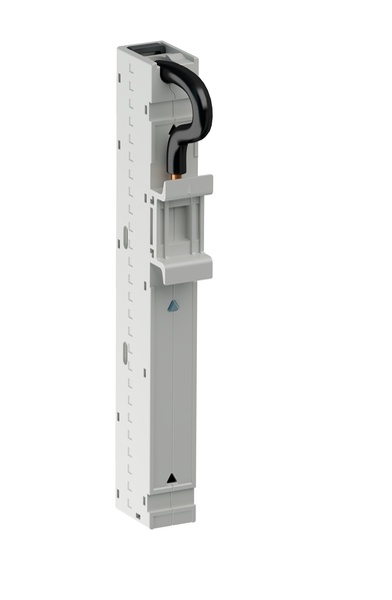

Adaptér EQUES 16A, 18x160, L1Adaptér 1P; 1 pevná montážní lišta a rozhraní CrossLink; certifikace: IEC 61 439 a dle UL 508A; konstrukční šířka: 18mm; připojovací vodiče: 2,5mm2;
Jmenovitý proud: 16A (IEC)/16A (UL); jmenovité napětí: 690V AC (IEC)/600V AC (UL);
Jmenovitý proud: 16A (IEC)/16A (UL); jmenovité napětí: 690V AC (IEC)/600V AC (UL);
OBJ: 32300.000
EAN: 4021267323004
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Adaptér CrossBoard
Adaptér EQUES 16A, 18x160, L2Adaptér 1P; 1 pevná montážní lišta a rozhraní CrossLink; certifikace: IEC 61 439 a dle UL 508A; konstrukční šířka: 18mm; připojovací vodiče: 2,5mm2;
Jmenovitý proud: 16A (IEC)/16A (UL); jmenovité napětí: 690V AC (IEC)/600V AC (UL);
Jmenovitý proud: 16A (IEC)/16A (UL); jmenovité napětí: 690V AC (IEC)/600V AC (UL);
OBJ: 32301.000
EAN: 4021267323011
Záruka: 24 m.
Skladom v GHV
skladom 4 ks
Na vyžiadanie
Dopytujte cenu
Adaptér CrossBoard
Adaptér EQUES 16A, 18x160, L3Adaptér 1P; 1 pevná montážní lišta a rozhraní CrossLink; certifikace: IEC 61 439 a dle UL 508A; konstrukční šířka: 18mm; připojovací vodiče: 2,5mm2;
Jmenovitý proud: 16A (IEC)/16A (UL); jmenovité napětí: 690V AC (IEC)/600V AC (UL);
Jmenovitý proud: 16A (IEC)/16A (UL); jmenovité napětí: 690V AC (IEC)/600V AC (UL);
OBJ: 32302.000
EAN: 4021267323028
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Adaptér CrossBoard
Adaptér EQUES 63A, 18x160, L1Adaptér 1P; 1 pevná montážní lišta a rozhraní CrossLink; certifikace: IEC 61 439 a dle UL 508A; konstrukční šířka: 18mm; připojovací vodiče: 10mm2;
Jmenovitý proud: 63A (IEC)/63A (UL); jmenovité napětí: 690V AC (IEC)/600V AC (UL);
Jmenovitý proud: 63A (IEC)/63A (UL); jmenovité napětí: 690V AC (IEC)/600V AC (UL);
OBJ: 32307.000
EAN: 4021267323073
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
Na vyžiadanie
Dopytujte cenu
Adaptér CrossBoard
Adaptér EQUES 63A, 18x160, L2Adaptér 1P; 1 pevná montážní lišta a rozhraní CrossLink; certifikace: IEC 61 439 a dle UL 508A; konstrukční šířka: 18mm; připojovací vodiče: 10mm2;
Jmenovitý proud: 63A (IEC)/63A (UL); jmenovité napětí: 690V AC (IEC)/600V AC (UL);
Jmenovitý proud: 63A (IEC)/63A (UL); jmenovité napětí: 690V AC (IEC)/600V AC (UL);
OBJ: 32308.000
EAN: 4021267323080
Záruka: 24 m.
Skladom v GHV
skladom 3 ks
Na vyžiadanie
Dopytujte cenu
Adaptér CrossBoard
Adaptér EQUES 63A, 18x160, L3Adaptér 1P; 1 pevná montážní lišta a rozhraní CrossLink; certifikace: IEC 61 439 a dle UL 508A; konstrukční šířka: 18mm; připojovací vodiče: 10mm2;
Jmenovitý proud: 63A (IEC)/63A (UL); jmenovité napětí: 690V AC (IEC)/600V AC (UL);
Jmenovitý proud: 63A (IEC)/63A (UL); jmenovité napětí: 690V AC (IEC)/600V AC (UL);
OBJ: 32309.000
EAN: 4021267323097
Záruka: 24 m.
Skladom v GHV
skladom 3 ks
Na vyžiadanie
Dopytujte cenu
Popis produktu
Adaptér s pevnou montážnou lištou a priehradkou na poistky
- Menovitý prúd: 16A
- Konštrukčná šírka: 22,5mm
- Pripojovacie vodiče: 2,5mm2
- Priehradka na poistky 10 x 38 alebo triedy CC do max. 16A
- Pevná montážna lišta
- Certifikácia UL
Adaptér s pevnou montážnou lištou
- Menovitý prúd: 32A
- Konštrukčná šírka: 45 mm
- Pripojovacie vodiče: 2,5 mm2, 6 mm2
- Pevná montážna lišta
- Certifikácia UL
Adaptéry bez elektrického pripojenia
- Konštrukčná šírka: 18 alebo 45mm
- Pevná alebo posuvná montážna lišta
- Technológia CrossLink
- Certifikácia UL
Rozšírené informácie
Adaptéry s pevnou montážnou lištou a priehradkou na poistky
| Objednávkové číslo | Popis | Menovitý prúd [A] | Pre vodiče [mm2] | Šírka [mm] |
|---|---|---|---|---|
| 36009.000 | EQUES®CrossBoard Slim | 16 | 2,5 | 22,5 |
Adaptéry s pevnou montážnou lištou
| Objednávkové číslo | Popis | Menovitý prúd [A] | Pre vodiče [mm2] | Šírka [mm] |
|---|---|---|---|---|
| 32300.000 | EQUES®CrossBoard L1 | 16 | 2,5 (AWG 14) | 18 |
| 32301.000 | EQUES®CrossBoard L2 | 16 | 2,5 (AWG 14) | 18 |
| 32302.000 | EQUES®CrossBoard L3 | 16 | 2,5 (AWG 14) | 18 |
| 32307.000 | EQUES®CrossBoard L1 | 63 | 10 (AWG 8) | 18 |
| 32308.000 | EQUES®CrossBoard L2 | 63 | 10 (AWG 8) | 18 |
| 32309.000 | EQUES®CrossBoard L3 | 63 | 10 (AWG 8) | 18 |
Adaptéry bez elektrického pripojenia
| Objednávkové číslo | Popis | Menovitý prúd [A] | Pre vodiče [mm2] | Šírka [mm] |
|---|---|---|---|---|
| 32311.000 |
EQUES®CrossBoard s fixnou montážnou DIN lištou |
- | - | 18 |
| 32665.000 |
EQUES®CrossBoard s posuvnou montážnou DIN lištou |
- | - | 45 |
