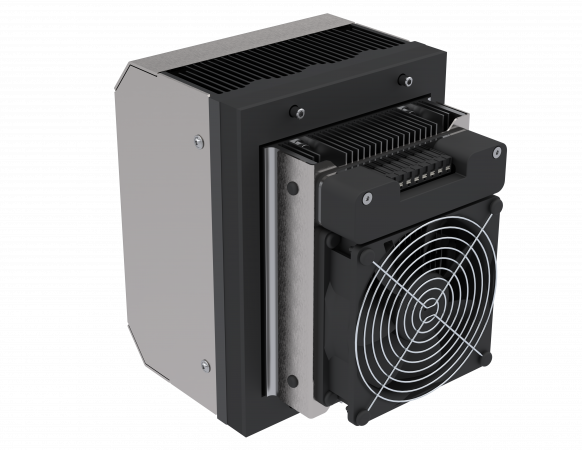

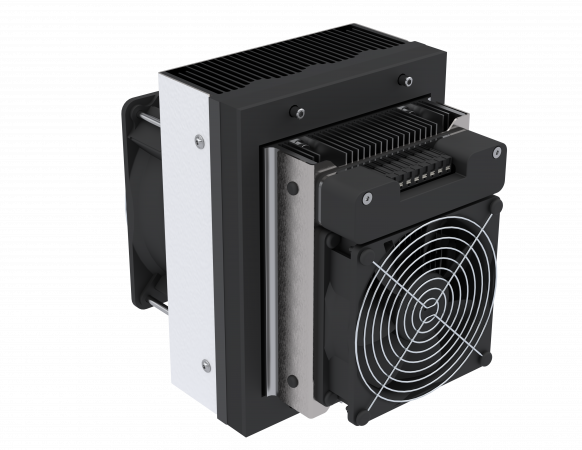

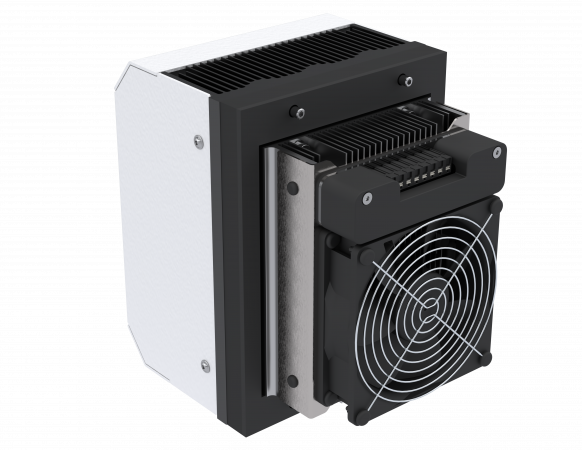

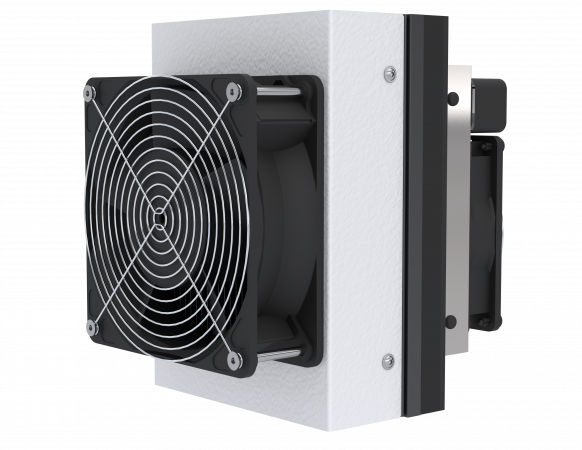

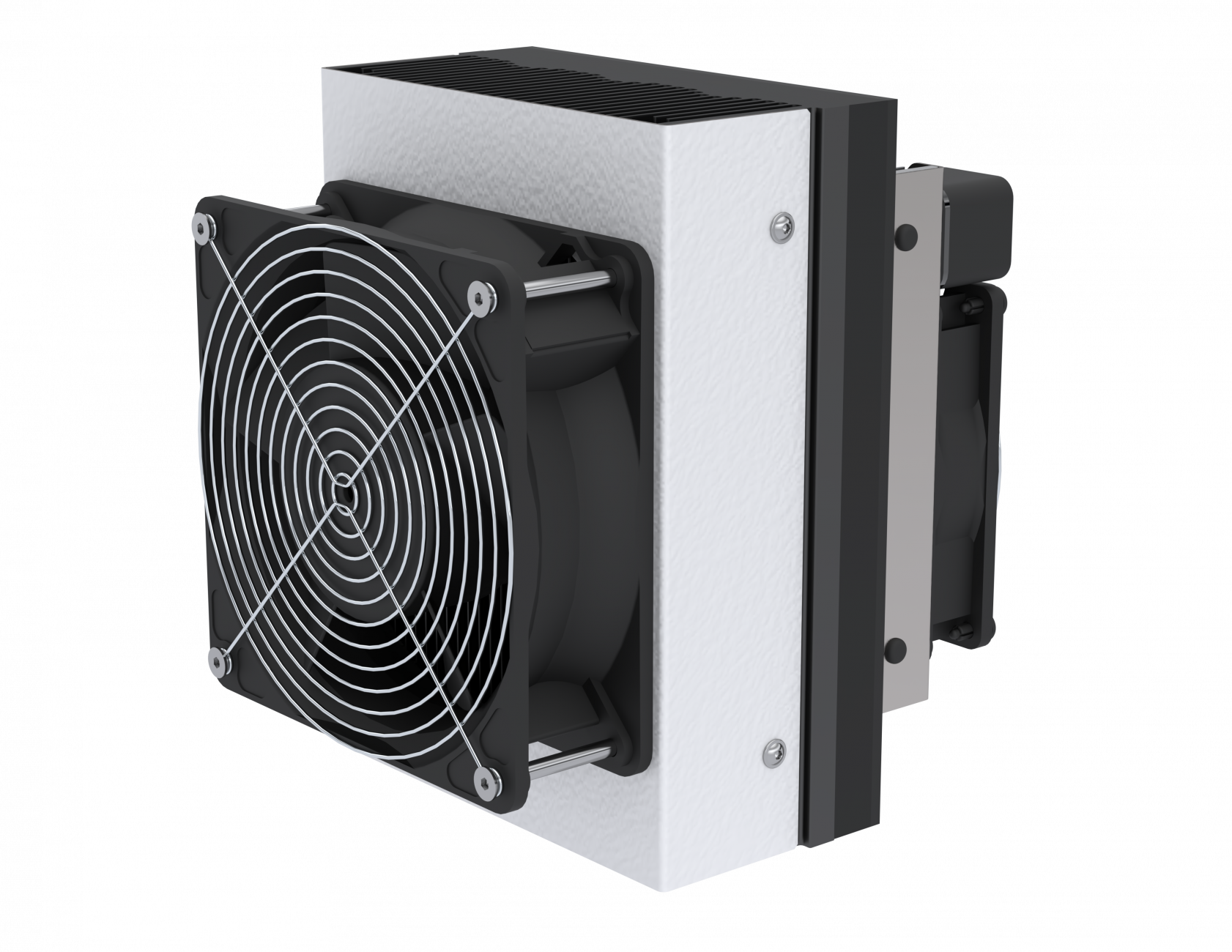

Chladiaca jednotka Peltier PROTEMP 70 M
Polovodičové chladenie skríň elektronických či elektrických zariadení.
Použitie na chladenie aj kúrenie.
Bezúdržbová prevádzka.
Chladiaci výkon: 74 W
Napájacie napätie: 24 V DC.
Dostupnosť: Na požiadanie
Zvoľte variantu (3)
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel
Varianty k produktu Chladiaca jednotka Peltier PROTEMP 70 M (3)
Chladiaca jednotka Peltier DC

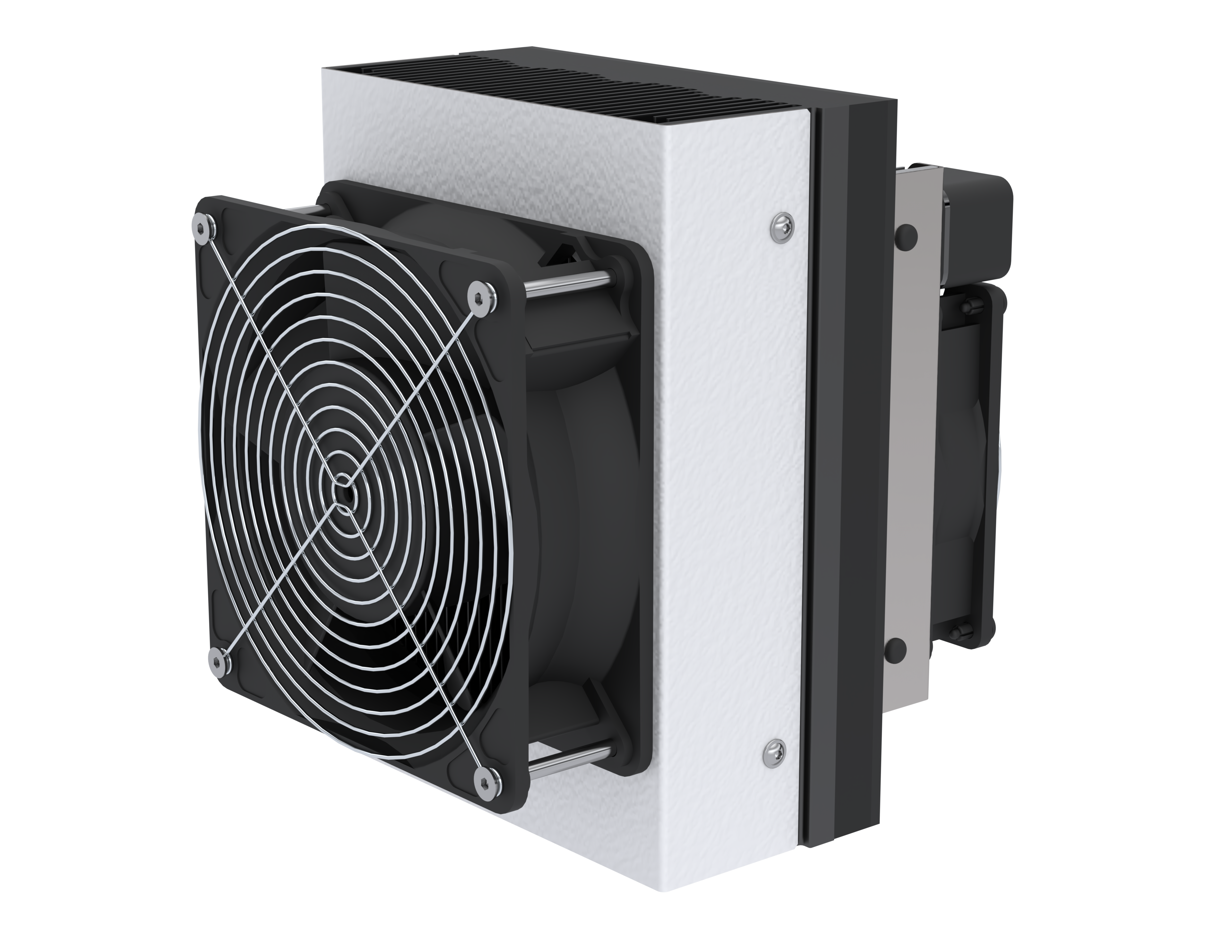

PROTEMP 70 M, Compact, 74 W, hliníkJmenovitý příkon 108 W; IP 67; Provozní teplota: -40 ...+70°C;
Napájecí napětí 24 V DC; Max. proud: 6 A;
Chladicí výkon: 74 W; Tepelný výkon: 180 W; Absorbční kapacita: 82 W
Rozměry 170x130x167mm; Hmotnost: cca 2,7 kg
Teplotní spínač: bimetalový spínač NC, 250 V-AC 5A, 24V-DC 10A
Materiál: hliník
Napájecí napětí 24 V DC; Max. proud: 6 A;
Chladicí výkon: 74 W; Tepelný výkon: 180 W; Absorbční kapacita: 82 W
Rozměry 170x130x167mm; Hmotnost: cca 2,7 kg
Teplotní spínač: bimetalový spínač NC, 250 V-AC 5A, 24V-DC 10A
Materiál: hliník
Chladiaca jednotka Peltier DC

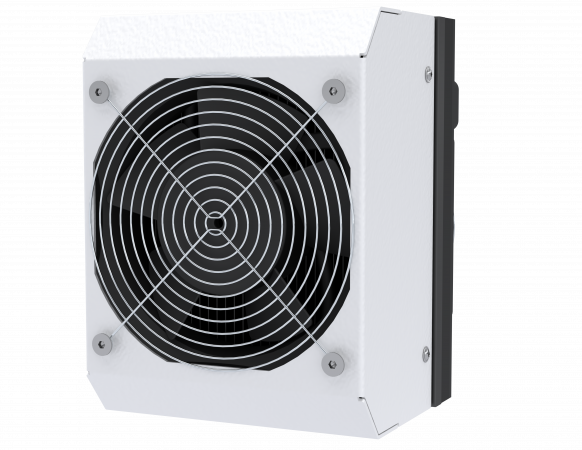

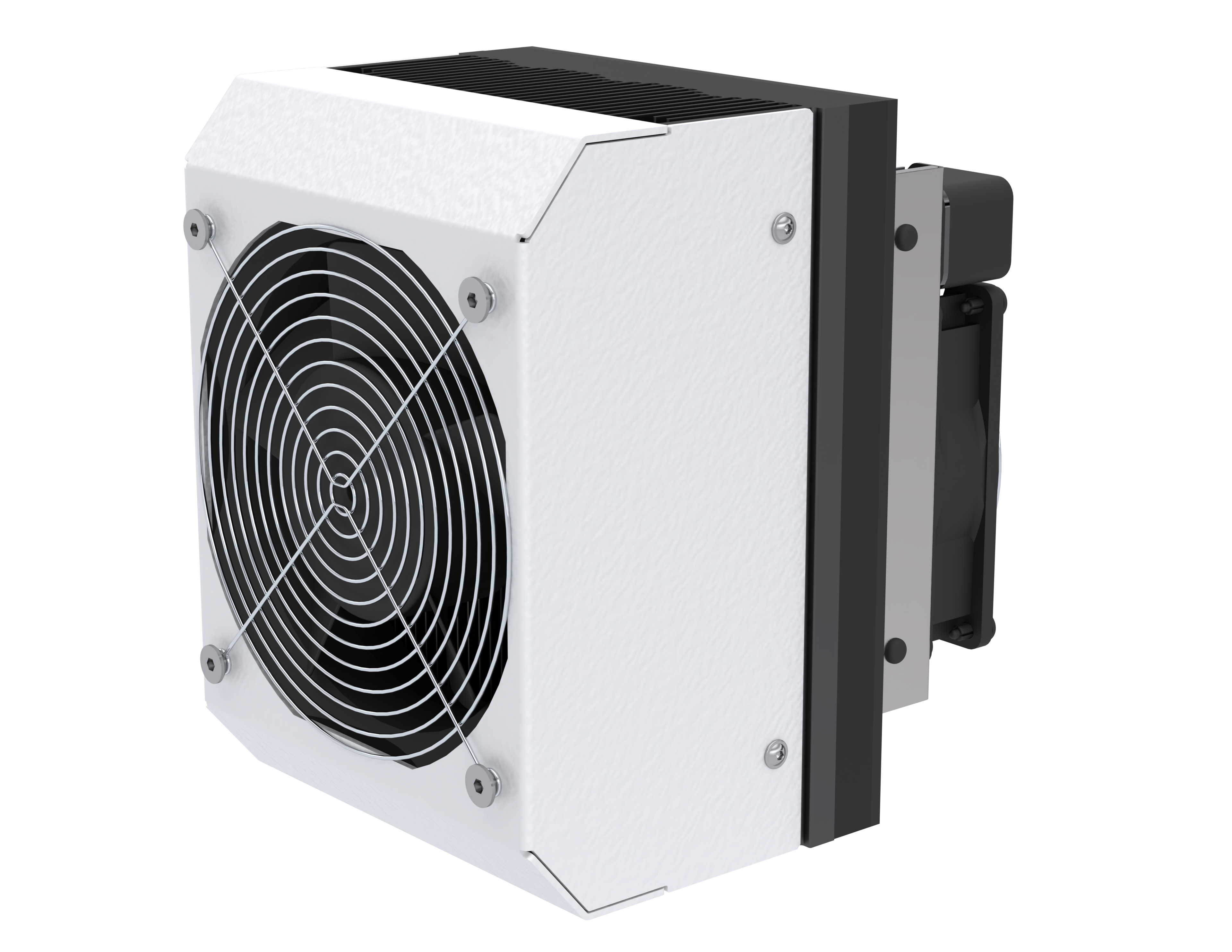

PROTEMP 70 M, Outdoor, 74 W, hliníkJmenovitý příkon 108 W; IP 67; Provozní teplota: -40 ...+70°C;
Napájecí napětí 24 V DC; Max. proud: 6 A;
Chladicí výkon: 74 W; Tepelný výkon: 180 W; Absorbční kapacita: 82 W
Rozměry 170x130x167mm; Hmotnost: cca 2,7 kg
Teplotní spínač: bimetalový spínač NC, 250 V-AC 5A, 24V-DC 10A
Materiál: hliník
Napájecí napětí 24 V DC; Max. proud: 6 A;
Chladicí výkon: 74 W; Tepelný výkon: 180 W; Absorbční kapacita: 82 W
Rozměry 170x130x167mm; Hmotnost: cca 2,7 kg
Teplotní spínač: bimetalový spínač NC, 250 V-AC 5A, 24V-DC 10A
Materiál: hliník
Chladiaca jednotka Peltier DC

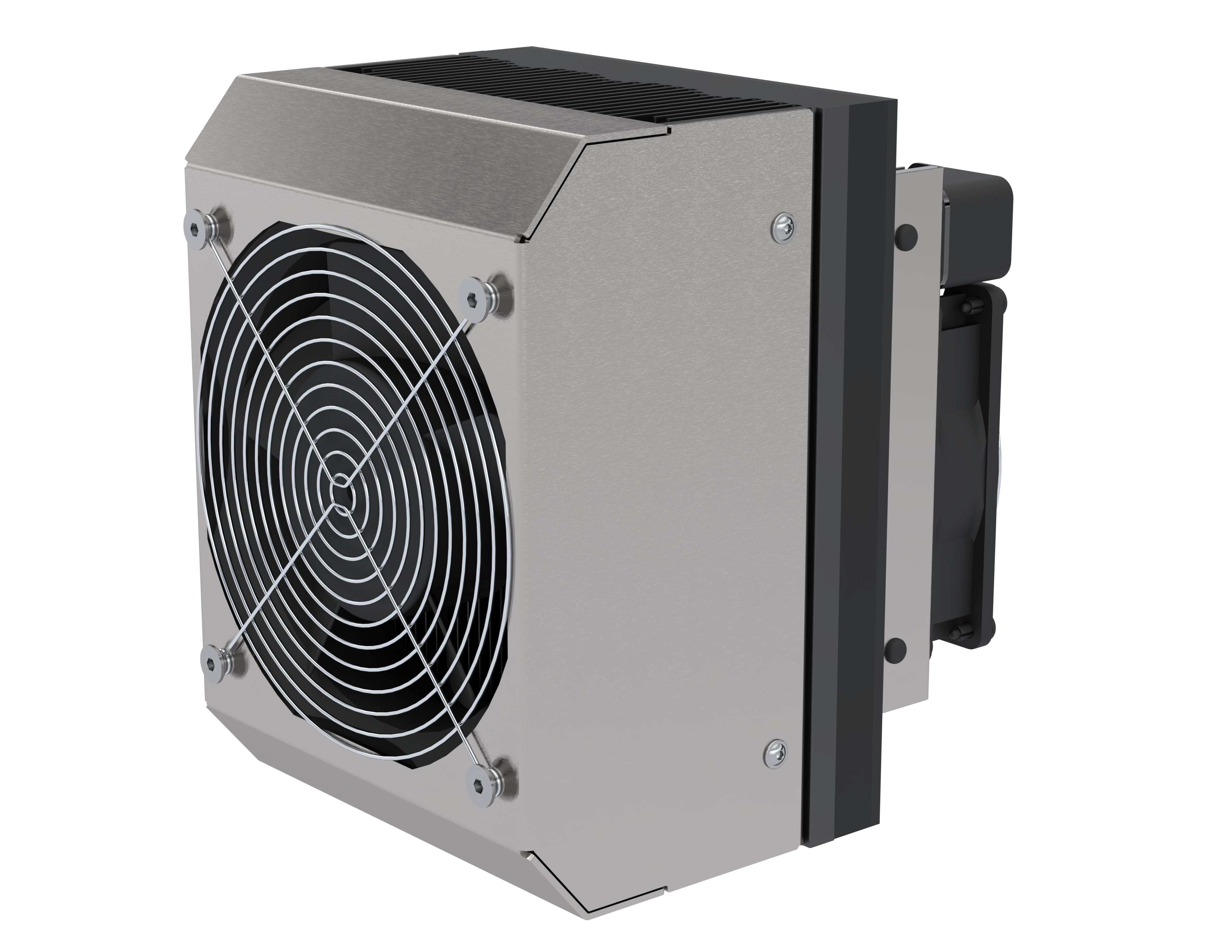

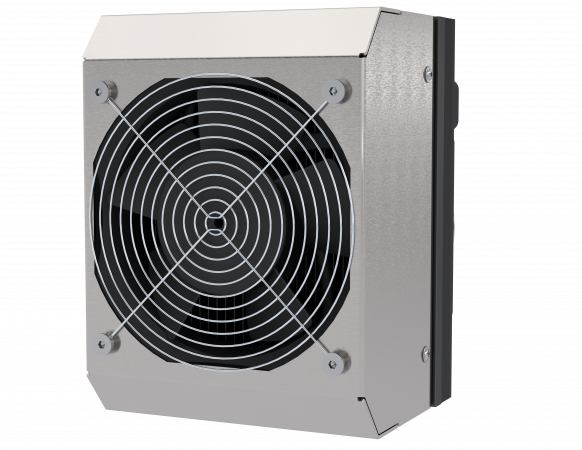

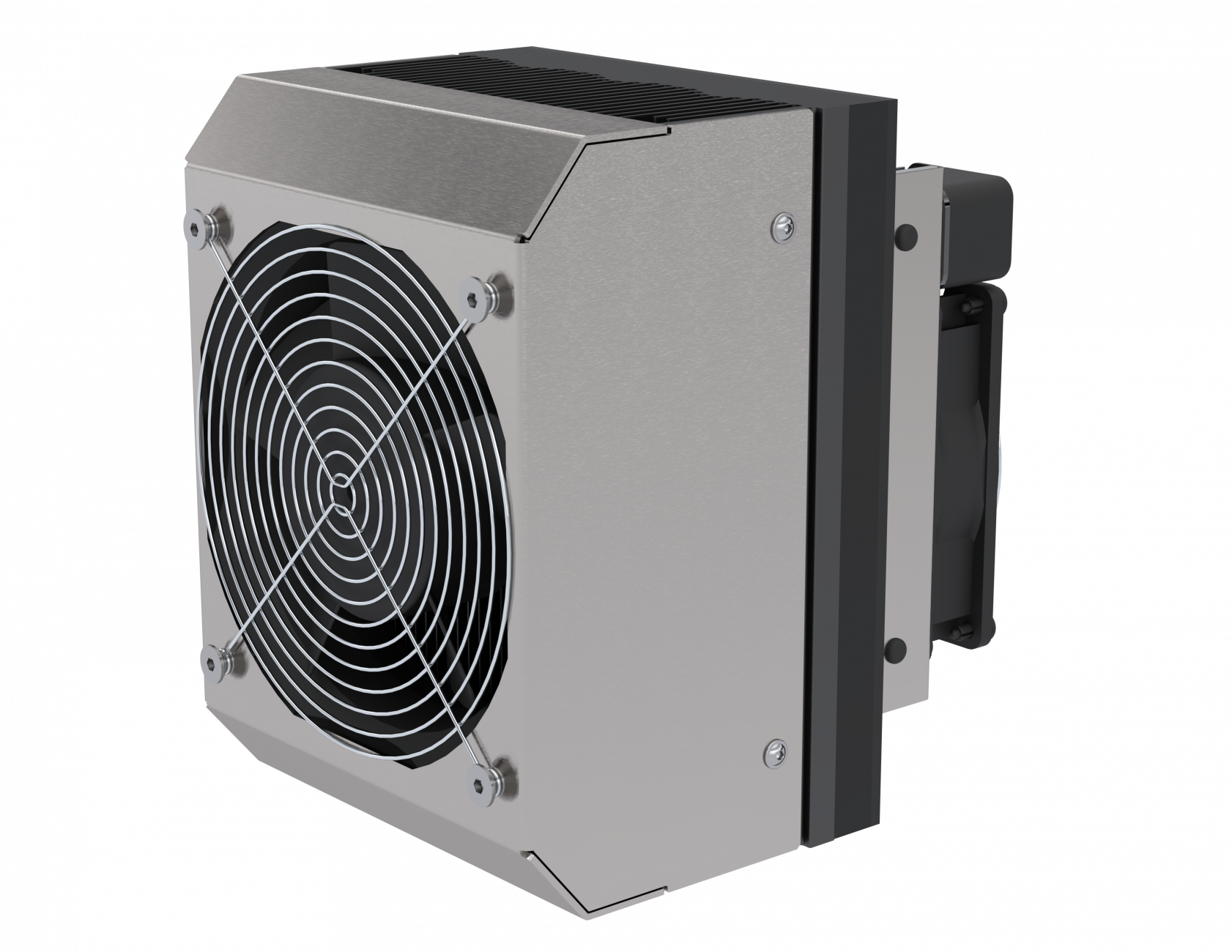

PROTEMP 70 M, Outdoor, 74 W, nerezJmenovitý příkon 108 W; IP 67; Provozní teplota: -40 ...+70°C;
Napájecí napětí 24 V DC; Max. proud: 6 A;
Chladicí výkon: 74 W; Tepelný výkon: 180 W; Absorbční kapacita: 82 W
Rozměry 170x130x167mm; Hmotnost: cca 2,7 kg
Teplotní spínač: bimetalový spínač NC, 250 V-AC 5A, 24V-DC 10A
Materiál: nerezová ocel
Napájecí napětí 24 V DC; Max. proud: 6 A;
Chladicí výkon: 74 W; Tepelný výkon: 180 W; Absorbční kapacita: 82 W
Rozměry 170x130x167mm; Hmotnost: cca 2,7 kg
Teplotní spínač: bimetalový spínač NC, 250 V-AC 5A, 24V-DC 10A
Materiál: nerezová ocel
Popis produktu
Rad chladiacich zariadení „PROTEMP“ nastavuje štandardy v oblasti účinnosti a kompaktnosti a využíva známe výhody Peltierovej technológie. Tieto chladiace zariadenia sú takmer bezúdržbové a na svoju prevádzku nepotrebujú žiadne chladiace kvapaliny (na rozdiel od priemyselných klimatizácií). Zariadenia radu PROTEMP sú k dispozícii v rôznych variantoch, aby spĺňali rôzne potreby zákazníkov: Každé zariadenie je možné konfigurovať ako „kompaktnú“ (vnútornú) alebo „vonkajšiu“ verziu. Vonkajšia verzia je k dispozícii s tromi rôznymi variantmi krytu v závislosti od alplikácie. Možnosti sa vzťahujú k materiálu krytu a nemajú žiadny ďalší vplyv na špecifikáciu chladiaceho zariadenia.
- Chladenie polovodičové na základe Peltierovho javu
- Bez chladiacich kvapalín
- Menovitý výkon 108 W
- Absorpčná kapacita 82 W
- Použitie na chladenie aj kúrenie (otočením polarity napájania)
- Vysoký stupeň krytia (IP67 vonkajšie a IP20 vnútorné)
- Ochrana proti prehriatiu
- Kvalitné ventilátory
- Prevádzková teplota v rozsahu od -40 °C do +70 °C
- Varianty materiálu krytu a možnosti použitia (hliník, nerez)
Rozšírené informácie
Objednací charakteristiky
| Varianta | Číslo výrobku | Kód zařízení | Popis |
| KOMPAKT - RAL | 005955 | AA-70M-24-NN4-SCR-DNPT | Malé rozměry pro optimální integraci |
| VENKOVNÍ - V4A | 005956 | AA-70M-24-NN4-SOV-DNPT | Robustní V4A vnější kryt |
| VENKOVNÍ - RAL | 005957 | AA-70M-24-NN4-SOV-DNPT | Robustní vnější kryt práškově lakovaný v RAL7035 |
| VENKOVNÍ- V4A | 006642 | AA-70M-24-NN4-SSV-DNPT | Robustní V4A vnější kryt, vhodný pro pobřeží |
Graf chladicího výkonu
Technické parametre
| Rozměry [VxŠxH] | 170 x 130 x 167 mm |
| Hmotnost | cca 2,7 kg |
| Materiál vnější strany (teplá strana) | 1.4404 -V4A, volitelně práškově lakováno v RAL7035 |
| Životnost | 40 000 h (L10 životnost při +60°C provozní teplotě) |
| Napájecí napětí | 24 V |
| Jmenovitý výkon | 108 W |
| Hlukové emise | 53 dB |
| Max. vstupní proud | 6 A |
| Jmenovitý proud | 4,4 A |
| Rozsah provozních teplot | -40 °C až +70 °C |
| Rozsah skladovací teploty | -40 °C až +70 °C |
| Doporučené jištění | 1x 8 A Typ B |
| Chladicí kapacita (L35 / L35) | 74 W |
| Možnost vytápění |  Ano |
| Kapacita vytápění | přibližně 180 W |
| Stupeň krytí (venkovní strana) | IP67 |
| Stupeň krytí (vnitřní strana) | IP20 (vnitřní ventilátory s třídou ochrany IP55) |
| Teplotní spínač, horká strana | Bimetalový spínač NC, 250 V-AC 5A, 24V-DC 10A Alarm lze konfigurovat jako bezpečnostní vypnutí nebo jako chybové hlášení |
| Teplota při spínání teplotního spínače | +90°C |
