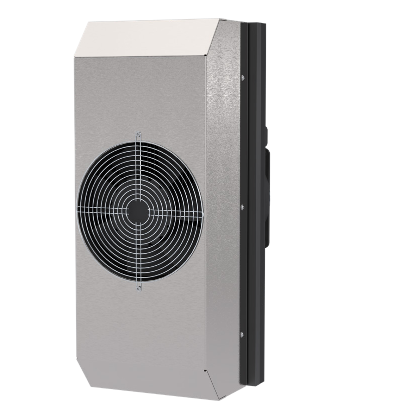

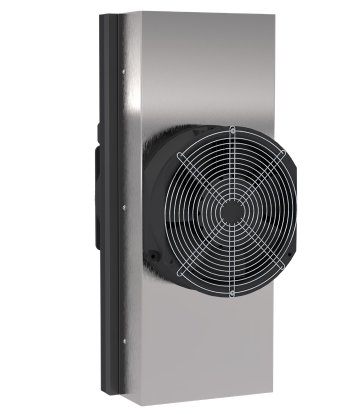

Chladiaca jednotka Peltier PROTEMP 220 L
Polovodičové chladenie rozvádzačových, elektronických a riadiacich skríň.
Použitie na chladenie aj vykurovanie.
Bez chladiva a s minimálnymi nárokmi na údržbu.
Chladiaci výkon: 220 W.
Napájacie napätie: 24 V DC.
Dopyt na produktPorovnať
Varianty k produktu Chladiaca jednotka Peltier PROTEMP 220 L (4)
napájecí napětí 24 V DC; jmenovitý proud 13 A; maximální vstupní proud 17 A;
chladicí výkon 220 W; topný výkon přibližně 330 W;
rozměry 400 × 175 × 225 mm; hmotnost přibližně 9 kg;
teplotní spínač: bimetalový rozpínací kontakt NC, 250 V AC / 5 A, 24 V DC / 10 A;
Robustní vnější kryt z nerezové oceli V4A pro náročné venkovní prostředí.
napájecí napětí 24 V DC; jmenovitý proud 13 A; maximální vstupní proud 17 A;
chladicí výkon 220 W; topný výkon přibližně 330 W;
rozměry 400 × 175 × 225 mm; hmotnost přibližně 9 kg;
teplotní spínač: bimetalový rozpínací kontakt NC, 250 V AC / 5 A, 24 V DC / 10 A;
Robustní vnější kryt s práškovým lakováním v odstínu RAL 7035.
napájecí napětí 24 V DC; jmenovitý proud 13 A; maximální vstupní proud 17 A;
chladicí výkon 220 W; topný výkon přibližně 330 W;
rozměry 400 × 175 × 225 mm; hmotnost přibližně 9 kg;
teplotní spínač: bimetalový rozpínací kontakt NC, 250 V AC / 5 A, 24 V DC / 10 A;
Robustní kryt z nerezové oceli V4A se zvýšenou odolností proti působení solné mlhy. Vhodné řešení pro pobřežní, námořní a další korozně náročná prostředí.
napájecí napětí 24 V DC; jmenovitý proud 13 A; maximální vstupní proud 17 A;
chladicí výkon 220 W; topný výkon přibližně 330 W;
rozměry 400 × 175 × 225 mm; hmotnost přibližně 9 kg;
teplotní spínač: bimetalový rozpínací kontakt NC, 250 V AC / 5 A, 24 V DC / 10 A;
kompaktní provedení pro optimální integraci.
Popis produktu
Chladiaca jednotka PROTEMP 220 L je určená na spoľahlivé chladenie a temperovanie väčších rozvádzačových, riadiacich a elektronických skríň. S chladiacim výkonom 220 W predstavuje kompaktné riešenie pre aplikácie, v ktorých už bežné ventilátory s filtrom neposkytujú dostatočnú ochranu alebo nie je vhodné privádzať do skrine okolitý vzduch.
Zariadenie pracuje na princípe Peltierovho javu a nevyužíva kompresor ani chladivo. Vďaka tomu odpadajú chladiaci okruh, kontroly tesnosti a údržba typická pre kompresorové klimatizačné jednotky. Vzduch vo vnútri skrine zostáva oddelený od okolitého prostredia, čo pomáha chrániť nainštalované komponenty pred prachom, vlhkosťou a ďalšími nečistotami.
Zmenou polarity napájania možno zariadenie používať nielen na chladenie, ale aj na vykurovanie. Jedna jednotka tak môže chrániť elektroniku pred prehriatím a zároveň pomáhať udržiavať bezpečnú vnútornú teplotu a obmedzovať riziko kondenzácie pri nízkych teplotách okolia.
Rad PROTEMP bol navrhnutý s vysokou výkonovou hustotou a minimálnymi priestorovými nárokmi. Model PROTEMP 220 L ponúka chladiaci výkon 220 W pri rozmeroch iba 400 × 175 × 225 mm. Dostupné sú vyhotovenia pre vnútorné, vonkajšie aj offshore aplikácie.
Hlavné výhody
- chladenie aj vykurovanie pomocou jedného zariadenia,
- chladiaci výkon 220 W pri podmienkach L35/L35,
- vykurovací výkon približne 330 W,
- prevádzka bez chladiva,
- bez kompresora a zložitého chladiaceho okruhu,
- minimálne nároky na pravidelnú údržbu,
- vysoký výkon pri kompaktných rozmeroch,
- stupeň krytia vonkajšej strany IP67,
- široký rozsah prevádzkových teplôt od −40 do +70 °C,
- vyhotovenia pre vnútorné, vonkajšie aj offshore aplikácie,
- možnosť montáže v rôznych polohách,
- ochrana proti prehriatiu,
- kontakt na signalizáciu poruchy alebo bezpečnostné vypnutie,
- široká ponuka regulácie, napájacích zdrojov a príslušenstva na odvod kondenzátu.
Typické oblasti použitia
PROTEMP 220 L je vhodný najmä pre:
- priemyselné a automatizačné rozvádzače,
- vonkajšie riadiace a meracie skrine,
- fotovoltické elektrárne a energetické zariadenia,
- telekomunikačné a dátové skrine,
- dopravné a infraštruktúrne aplikácie,
- výrobné stroje a automatizované linky,
- pobrežné, námorné a offshore aplikácie,
- uzavreté skrine v prašnom alebo vlhkom prostredí.
Peltierove jednotky PROTEMP sú vhodné najmä tam, kde je potrebné kombinovať aktívne chladenie, vykurovanie, vysoký stupeň krytia a malé priestorové nároky.
Rozšírené informácie
Graf chladiaceho výkonu
Skutočný chladiaci výkon Peltierovej jednotky závisí od požadovanej teploty vo vnútri skrine a od teploty okolitého prostredia. Menovitý výkon 220 W je stanovený pri podmienkach L35/L35.
Objednací charakteristiky
| Varianta | Objednací číslo | Kód zařízení | Popis |
|---|---|---|---|
| COMPACT – RAL | GHV006768 | AA-220L-24-NN4-SCR-DNPT | Kompaktní provedení pro optimální integraci |
| OUTDOOR – V4A | GHV006769 | AA-220L-24-NN4-SOV-DNPT | Robustní vnější kryt z nerezové oceli V4A |
| OUTDOOR – RAL | GHV006770 | AA-220L-24-NN4-SOR-DNPT | Robustní vnější kryt práškově lakovaný v RAL 7035 |
| OUTDOOR/OFFSHORE – V4A | GHV006987 | AA-220L-24-NN4-SSV-DNPT | Robustní kryt V4A odolný proti solné mlze |
Rozšírené informácie
Chladenie a vykurovanie
Peltierova technológia umožňuje zmenou polarity elektrického prúdu obrátiť smer prenosu tepla. Jednotku PROTEMP 220 L možno preto používať na chladenie aj vykurovanie rozvádzača.
Na automatické prepínanie medzi oboma režimami možno použiť regulátor Peltier s integrovaným H-mostíkom.
Montáž
Montážna poloha zariadenia je v zásade voliteľná. Pri inštalácii do bočnej alebo zadnej steny, prípadne do dverí rozvádzača, výrobca odporúča umiestniť jednotku tak, aby sa pripojovacie svorky nachádzali hore.
Montážny výrez má šírku 103 mm a výšku 312 mm. Jednotka sa upevňuje pomocou šiestich otvorov s priemerom 5,5 mm.
Ochrana a diagnostika
Na teplej strane jednotky je nainštalovaný bimetalový teplotný spínač so spínacou teplotou +90 °C.
Jeho kontakt možno podľa spôsobu zapojenia použiť ako:
- bezpečnostné vypnutie zariadenia,
- poruchové hlásenie pre nadradený riadiaci systém,
- signalizáciu prekročenia povolenej teploty.
Technické parametre
Parametry
| Séria | DC |
|---|---|
| Chladenie | Vzduch / Vzduch |
| Parameter | Hodnota |
|---|---|
| Rozmery V × Š × H | 400 × 175 × 225 mm |
| Hmotnosť | približne 9 kg |
| Materiál vonkajšej strany | nehrdzavejúca oceľ 1.4404 V4A alebo hliník v RAL 7035 |
| Povrchová úprava | V4A voliteľne práškovo lakovaná v RAL 7035 |
| Predpokladaná životnosť | 40 000 h, L10 pri prevádzkovej teplote +60 °C |
| Napájacie napätie | 24 V DC |
| Menovitý príkon | 310 W |
| Hlučnosť | 68 dB vo vzdialenosti 1 m pri maximálnom výkone ventilátorov |
| Maximálny vstupný prúd | 17 A |
| Menovitý prúd | 13 A |
| Rozsah prevádzkových teplôt | −40 až +70 °C |
| Rozsah skladovacích teplôt | −40 až +70 °C |
| Odporúčané predradené istenie | 1 x 16 A, charakteristika B |
| Chladiaci výkon L35/L35 | 220 W |
| Možnosť vykurovania |  Áno |
| Vykurovací výkon | približne 330 W |
| Stupeň krytia vonkajšej strany | IP67 |
| Stupeň krytia vnútornej strany | IP20 |
| Krytie vnútorných ventilátorov | IP55 |
| Teplotný spínač na teplej strane | bimetalový rozpínací kontakt NC |
| Zaťažiteľnosť kontaktu | 250 V AC / 5 A, 24 V DC / 10 A |
| Spínacia teplota ochrany | +90 °C |
| Funkcia kontaktu | bezpečnostné vypnutie alebo poruchové hlásenie |
| Pripojovacie svorky | Cage Clamp, vodiče do 1,5 mm² |

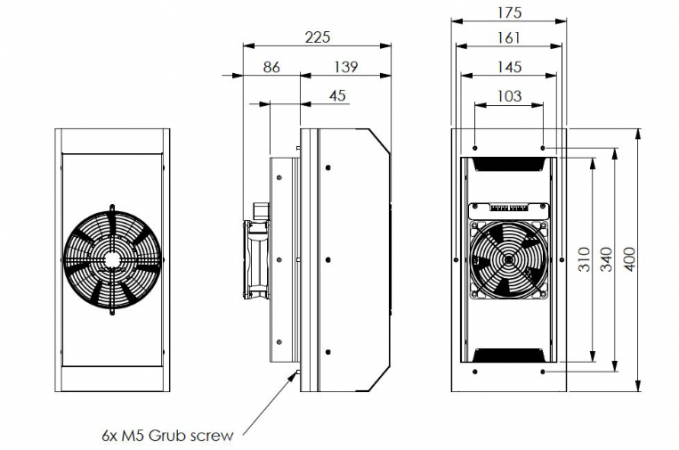

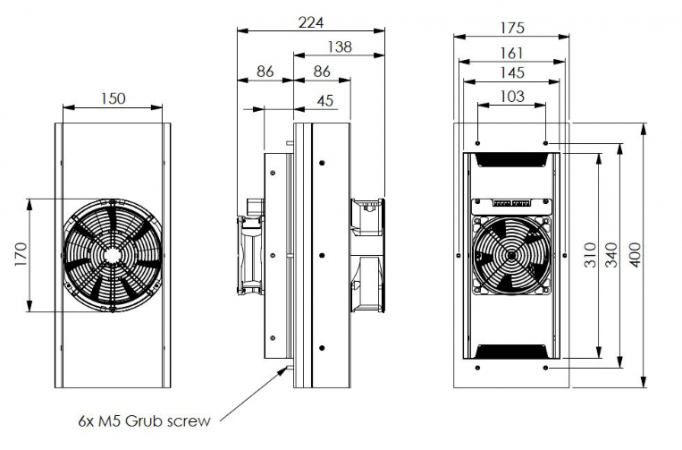

Výřez
