Prípojnicový systém CrossBoard alebo keď úspora miesta je hlavnou prioritou

Datum: 14.09.2022

Modulárny prípojnicový systém CrossBoard nie je na trhu žiadnou novinkou, v posledných rokoch sa však stal systémom, ktorý na seba púta najväčšiu pozornosť a na ktorý je vydávané najväčšie množstvo noviniek. Prečo? Práve preto, že ako celok je veľmi kompaktný, umožňuje jednoduchú a rýchlu montáž a pokiaľ sú vaše priority úspora priestoru, bezpečnosť obsluhy a rýchlosť montáže - ktorá úzko súvisí so znížením nákladov výroby rozvádzačov - potom je aj pre vás celkom iste zaujímavým riešením.

Zoznámenie s CrossBoardom

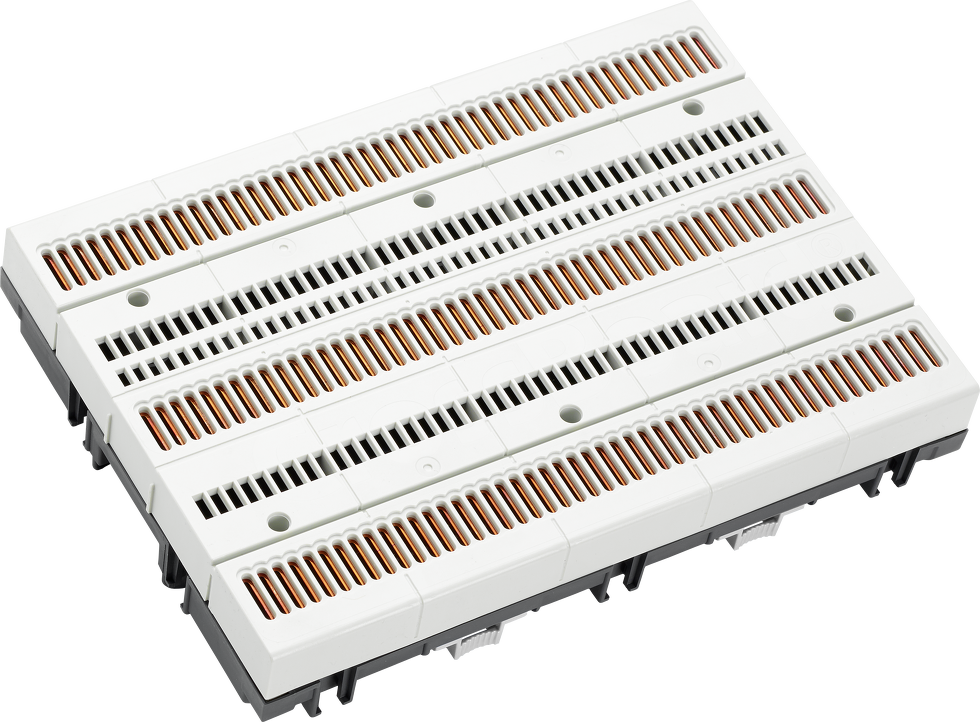

Ak ste vo svete systému CrossBoard úplným nováčikom, alebo si chcete len osviežiť informácie, najprv si ho priblížme o čo sa vlastne jedná. V podstate hovoríme o modulárnom systémovom riešení pre rýchle a ľahko realizovateľné rozvody elektrickej energie a to až do prúdu 160 A s maximálnou skratovou odolnosťou do 30 kA. Sám o sebe je systém zložený z niekoľkých základných komponentov. Základnou platformou sa tak stáva samotná montážna doska s označením CrossBoard, ktorú môžete vidieť aj na obrázku. Jej čisto plastové prevedenie eliminuje nutnosť prívodu zemniaceho vodiča. Horná časť je lemovaná perforovanými drážkami a výrezmi, pod ktorými sú umiestnené 3 od seba izolované medené prípojnice pre následný rozvod elektrickej energie. Doska tak z výroby spĺňa krytie IP20 a nie je nutné riešiť dodatočnú ochranu proti dotyku. Výška samotnej dosky je 160 mm, líši sa potom v závislosti od dĺžky prevedenia. Pokiaľ ste navštívili náš stánok GHV Trading na výstave AMPER 2022, mohli ste si túto zmenu a zároveň aj novinky všimnúť – doteraz boli základné prevedenie s dĺžkou 225 mm a 405 mm s menovitým prúdom do 125 A. Tento rad sa teraz rozšíril o prevedenie o dĺžke 500 mm, 600 mm, 700 mm, 800 mm, 900 mm, 1000 mm a 1100 mm s maximálnym menovitým prúdom až do 160 A. Montáž a uchytenie samotnej platformy potom prebieha buď „nacvaknutím“ na DIN lištu o rozmere 35x 35x15 mm, avšak pri použití variantu s dĺžkou 500 mm a viac je nutné platformu CrossBoard uchytiť skrutky k montážnej doske rozvádzača a použitie DIN lišty v tom prípade už nie je možné.

Máme CrossBoard, čo ďalej?

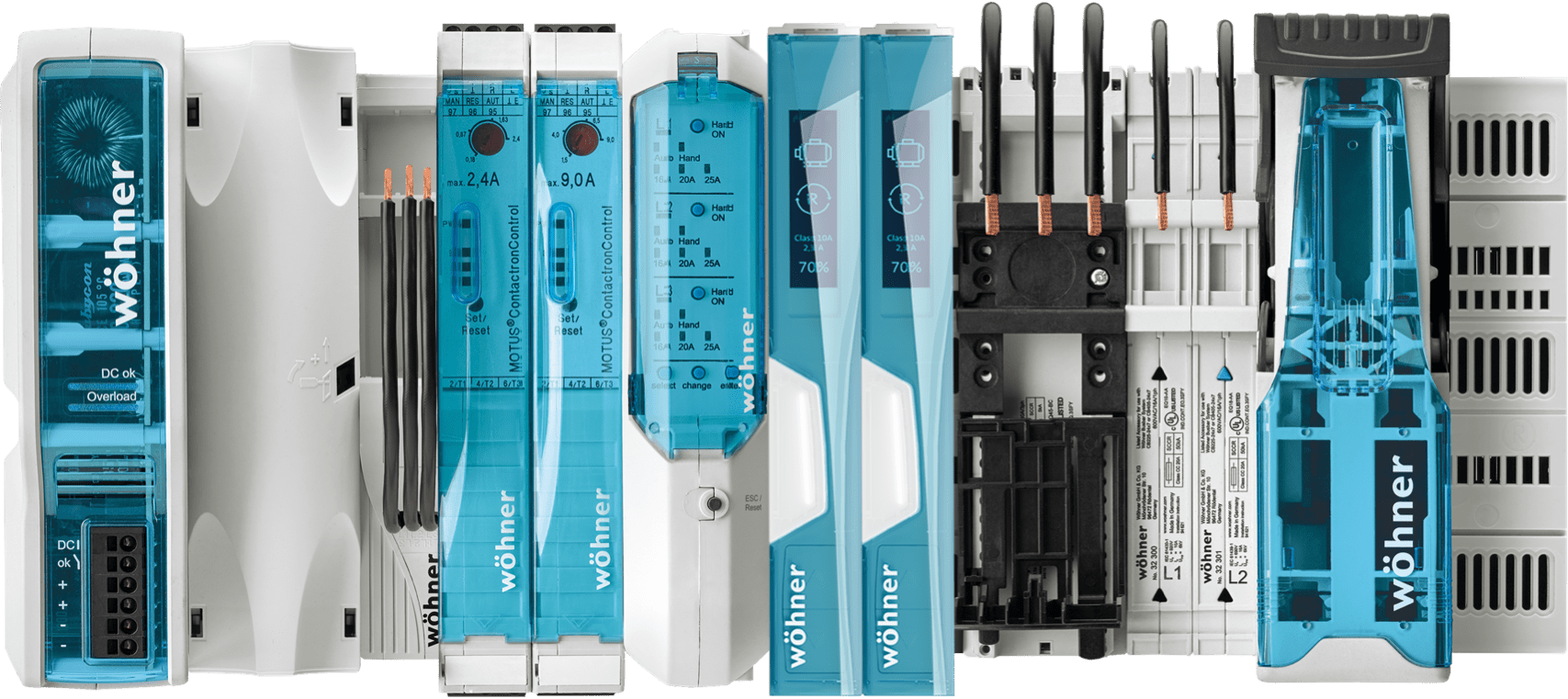

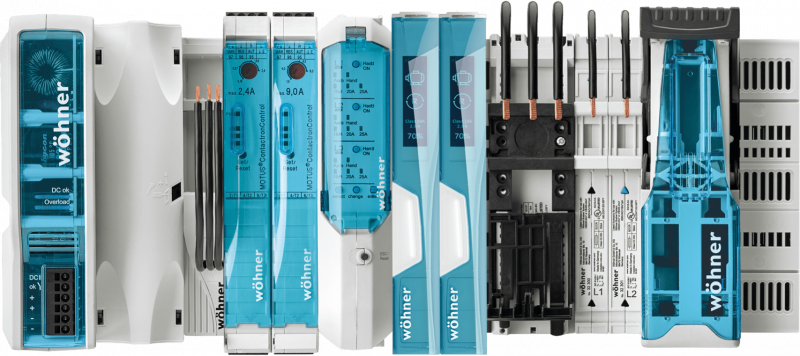

So samotnou platformou CrossBoardu toho však veľa nezmôžete, treba ju osadiť o patričné komponenty. Prvé, čo treba riešiť, je prívod elektrickej energie. Ten je zaistený modulom CRITO CrossBoard a je dostupný buď v „úzkom variante“ so šírkou 22,5 mm a maximálnom prúde 63 A, alebo „širokom“ variante o šírke 45 mm a maximálnom prúde 125 A. „Širokú“ variantu modulu CRITO možno tiež použiť na prepojenie viacerých platforiem CrossBoard dohromady a získať tak buď prevedenie s väčšou dĺžkou, alebo prepojiť viac rozvádzačov do jedného celku. Ďalšou možnosťou pripojenia ponúka napríklad poistkový odpínač QUADRON CrossBoard pre NH poistky veľkosti 000 s menovitým prúdom do 125 A. Samozrejmosťou potom je, že modul, ktorý je možné použiť na prívod elektrickej energie, je možné využiť aj na jeho odvod k spotrebiču, v prípade použitia odpínača QUADRON tak získate zároveň napájanie a zároveň aj istenie v jednom a to pri konštrukčnej šírke iba 49,5 mm.
Ďalšími kľúčovými komponentmi sú adaptéry s pevne nastavenou DIN lištou EQUES Basic, voliteľne nastaviteľnou DIN lištou EQUES Comfort, poprípade typizované adaptéry EQUES pre ističe ABB Tmax XT1, ABB Tmax XT2, Allen-Bradley 140G-G, Allen-Bradley , 3VA11, 3VA51, Eaton NZM1 a Schneider Electric NSXm. Veľmi obľúbené sú práve adaptéry s voliteľne nastaviteľnou DIN lištou práve vzhľadom na možnosť nastavenia jej pozície. Navyše je možné k týmto adaptérom dokúpiť predĺženie a ďalšiu DIN lištu av tom prípade sme schopní pod seba umiestniť až 2 DIN lišty na 1 adaptér na ďalšiu minimalizáciu priestoru.

MOTUS C14 – elektronický motorový spúšťač pre systém CrossBoard

Výrobca Wöhner rozšíril portfólio o hybridné stýkače už niekoľko rokov späť a preto nie sú žiadnou novinkou. Niektorí z vás možno poznáte alebo dokonca používate moduly OMUS a MOTUS, ktoré pracujú na technológii kombinácie polovodiča a mechanického kontaktu. Rok 2021 ale priniesol nového nástupcu s označením MOTUS C14.

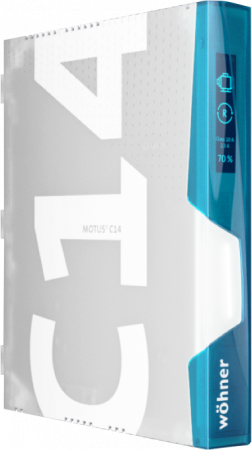

Ak prihliadneme na fakt, že nový MOTUS C14 svojou funkcionalitou plne nahradí funkcie "základnej" verzie MOTUS a ponúka aj užitočné funkcie navyše, budeme sa venovať iba verzii C14. Elektronický motorový spúšťač MOTUS C14 pri svojej konštrukčnej šírke iba 22,5 mm zahŕňa funkcie ako napájanie, istenie, reverzáciu chodu motora a spínanie, a to do menovitého prúdu v závislosti na variante - 2,6 A; 6,6 A alebo 12 A. MOTUS C14 už nie je označený za hybridné prevedenie, ako tomu bolo u jeho predchodcov, avšak je označený ako plne elektronický. Riadenie záťaže pracuje na plne polovodičovej technológii MOSFET, čím nedochádza k opotrebovaniu kontaktov a získame tak životnosť vyššiu ako 30 miliónov spínacích cyklov. Pre porovnanie, životnosť „bežných“ mechanických stýkačov býva okolo 1 milióna spínacích cyklov, teda viac ako 30x dlhšia životnosť, čo sa nám opäť odrazí na nižšej cene rozvádzača, ak vezmeme do úvahy následný servis a výmeny stýkačov. Mnohí z vás určite uvítajú aj funkciu Soft Start, po ktorej mnoho užívateľov v prvotnej verzii MOTUSu prahlo. Vítanou vychytávkou je tiež možnosť programovania a monitoring parametrov prístroja po pripojení k počítaču pomocou USB konektora. Monitorovanie stavu prístroja a parametrov záťaže je potom možné aj pomocou integrovaného displeja. Vzhľadom na svoje plne plastové prevedenie nie je nutné prívod zemniaceho vodiča, čo je obrovský benefit systému CrossBoard ako celku. Stratový výkon pri 100% zaťažení MOTUS C14 je podľa dokumentácie výrobcu iba 20 W. Ak by vás zaujímalo viac detailov a vhodnosť jeho použitia, radi vás buď so systémom CrossBoard navštívi naše obchodné zastúpenie, poprípade viac informácií nájdete na webe www.ghvtrading.sk v sekcii Komponenty pre rozvádzače -> Prípojnicové systémy WÖHNER -> CrossBoard.



Tieto prvky pre riadenie induktívnych a rezistívnych záťaží určite vyhovejú požiadavkám aj tých najnáročnejších zákazníkov. Viac sa o nich môžete dozvedieť na internetových stránkach: www.ghvtrading.sk alebo od kohokoľvek z tímu zamestnancov GHV Trading.





časopis ELEKTROPRŮMYSL č. 9/2022
Jakub Gala
Jakub Gala
Obchodník so špecializáciou na marketing

Súvisiace produkty

CrossBoard®225
Varianty: 9
Základní systém CrossBoard

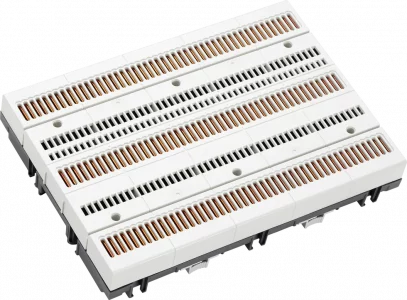

Systém CrossBoard je modulárne systémové riešenie, vďaka ktorému je možné ľahko a rýchlo realizovať rozvody elektrickej energie do 125 A (225 mm a 405 mm) nebo do 160 A (od 500 mm do 1100 mm), a to predovšetkým v oblasti strojárstva a priemyselných zariadení.

Porovnání
Na požiadanieDetail produktu

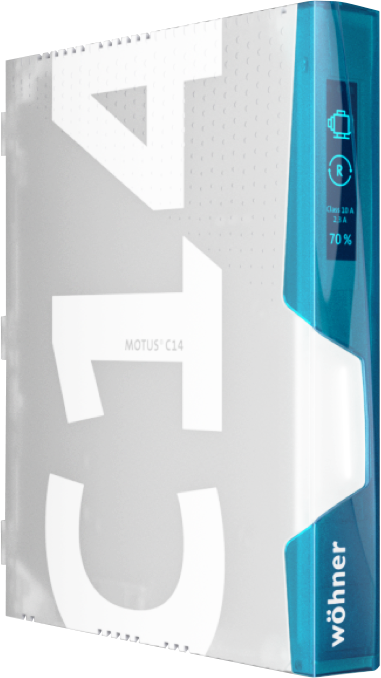

MOTUS C14
Varianty: 4

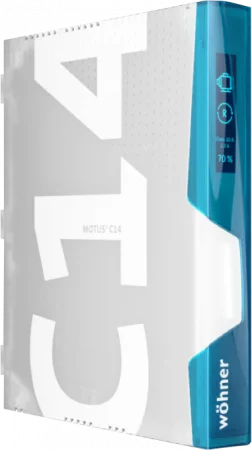

Motorový spúšťač MOTUS C14
