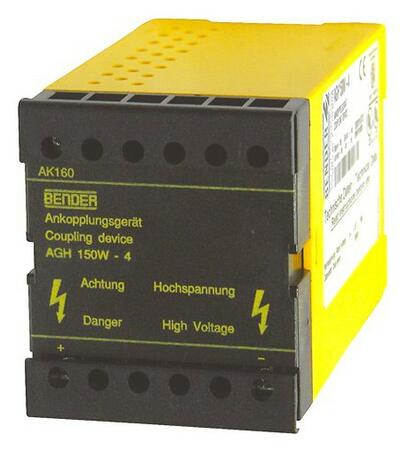

AGH150W-4 - Väzbový člen
Umožňuje rozšíriť použitie strážičov izolačných stavu na monitorovanie striedavých IT sietí až do menovitého napätia 1.150 V a jednosmerných IT sietí až do menovitého napätia 1.760 V.
Dopyt na produktPorovnať
Varianty k produktu AGH150W-4 - Väzbový člen (1)
Popis produktu
Väzbový člen AGH150W-4 umožňuje rozšíriť použitie monitorov izolačného stavu (napr. iso685, IRDH275, IRDH375 atp.) na monitorovanie IT sietí až do menovitého napätia AC 1.150 V a DC 1.760 V. Väzbový člen sa pripojuje dvojpólovo k IT sieti a svorka AK160 sa pripojí k monitoru izolačného stavu (napr. u iso685 na svorky L1-L2-L3, u IRDH275 alebo IRDH375 na svorku AK).
Rozšírené informácie
Rozmery púzdra X150
Technické parametre
Parametry
| Aplikácie | příslušenství a vazebné členy |
|---|
| Izolácia podľa IEC 60664-1 | |||||
| Menovité izolačné napätie | DC 1,6 kV | ||||
|---|---|---|---|---|---|
| Menovité pulzné skúšobné napätie | 12 kV | ||||
| Parametre monitorovanej IT siete | |||||
| Menovité napätie siete Un | AC 0...1.150 V, DC 0...1.760 V | ||||
|---|---|---|---|---|---|
| Všeobecné dáta | |||||
| Typ pripojenia | skrutkové pripojenie | ||||
|---|---|---|---|---|---|
| Pracovná teplota okolia | -10...+55 °C | ||||
| Skladovacia teplota | -40...+70 °C | ||||
| Pracovný režim | trvalá prevádzka | ||||
| Montáž | v akejkoľvek pozícii | ||||
| Stupeň ochrany, vnútorné súčásti DIN EN 60529 | IP 30 | ||||
| Stupeň ochrany, svorky DIN EN 60529 | IP 20 | ||||
| Materiál púzdra | polykarbonát | ||||
| Samozhášateľnosť | UL94V-0 | ||||
| Rýchla montáž na DIN lištu | podľa IEC 60715 | ||||
| Uchytenie pomocou skrutiek | 2 × M4 s montážnou svorkou | ||||
| Hmotnosť | ≤ 150 g | ||||
| Púzdro | X150 | ||||
