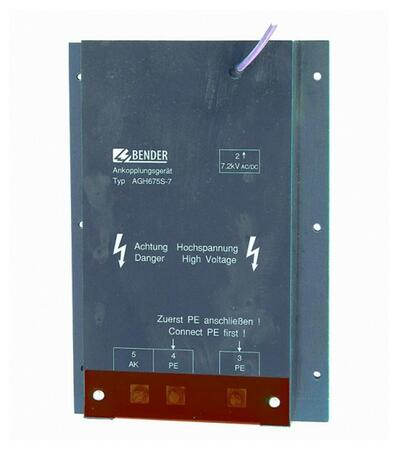

AGH675S-7 - Väzbový člen

Väzbový člen AGH675A-7 umožňuje rozšířiť použitie monitorov izolačného stavu IRDH275BM-7 pre monitorovanie striedavých IT sietí, ktoré obsahujú frekvenčné meniče a jednosmerné obvody, až do menovitého napätia 7,2 kV.
Cena 2 315 EUR
2 778 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (2)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Varianty k produktu AGH675S-7 - Väzbový člen (2)

AGH675S-7-500 Väzbový člen
Väzbový člen
AGH675S-7-500
AC, 3(N)AC 0...7,2kV, 0...460Hz / DC 0...7,2kV
délka kabelu 500mm
OBJ: B913060
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
2 315 EUR/ks
2 778 EUR s DPH
Porovnání
+-
Košík
AGH675S-7-2000 Väzbový člen
Väzbový člen
AGH675S-7-2000
AC, 3(N)AC 0...7,2kV, 0...460Hz / DC 0...7,2kV
délka kabelu 2000mm
OBJ: B913061
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
2 315 EUR/ks
2 778 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Väzbový člen AGH675A-7 umožňuje rozšířiť použitie monitorov izolačného stavu IRDH275BM-7 pre monitorovanie striedavých IT sietí až do menovitého napätia 7,2 kV. Väzbový člen je pripojený dvojpólovo - jedným pólom k monitorovacej sieti a druhým cez svorku 5 väzbového členu ku svorke AK monitoru izolačného stavu.


Rozšírené informácie

Rozmery puzdra

Rozměry pozdra

Technické parametre

Parametry

Aplikáciepříslušenství a vazebné členy


Izolácia podľa IEC 60664-1
Menovité izolačné napätie AC 7,2 kV
Menovité pulzné skúšobné napätie AC 80 kV
Parametre monitorovanej IT siete
Menovité napätie siete Un 3(N)AC/DC 0...7,2 kV
Menovitý kmitočet siete fn 0...460 Hz
Všeobecné dáta
Typ pripojenia skrutkové pripojenie
Pracovná teplota okolia -10...+55 °C
Skladovacia teplota -40...+70 °C
Pracovný režim trvalá prevádzka
Montáž v akejkoľvek pozícií
Stupeň ochrany, vnútorné súčasti DIN EN 60529 IP 64
Stupeň ochrany, svorky DIN EN 60529 IP 20
Materiál puzdra zaliatý miazgou
Samozhasiteľnosť UL94V-0
Rýchla montáž na DIN lištu nie
Uchytenie pomocou skrutiek áno
Hmotnosť 5100 g
Puzdro vid. rozmery

Súbory na stiahnutie

Filtrace
Typ dokumentu
Katalógový list
Katalógový list
Zobrazit ikonaDownload ikona
Výkresy
Výkresy
DWG - AGH675S-7
(DWG, 71 kB)
Zobrazit ikonaDownload ikona

Hodí sa k produktom

IRDH275BM-7 - Monitor izolačného stavu s väzbovým členom AGH675-7
IRDH275BM-7

Monitoruje izolačný odpor vo výkonových striedavých, jednosmerných prípadne kombinovaných IT sieťach s vyšším menovitým napätím a to do 7,2 kV v kombinaci s vazebným členem AGH675S-7 a do 15,5 kV se dvěma vazebnými členy AGH675S-7MV15.. Dovoľuje monitorovať i moderné siete, ktoré obsahujú meniče a jednosmerné obvody.
