IRDH275BM-7 - Sledovač izolačného stavu s väzbovým členom

Strážič izolačného stavu pre jednosmerné, striedavé i kombinované IT siete s vyšším menovitým napätím

Monitoruje izolačný odpor vo výkonových striedavých, jednosmerných prípadne kombinovaných IT sieťach s vyšším menovitým napätím a to do 7,2 kV v kombinaci s vazebným členem AGH675S-7 a do 15,5 kV se dvěma vazebnými členy AGH675S-7MV15.. Dovoľuje monitorovať i moderné siete, ktoré obsahujú meniče a jednosmerné obvody.

Dostupnosť: Na požiadanie
Zvoľte variantu (1)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Varianty k produktu IRDH275BM-7 - Sledovač izolačného stavu s väzbovým členom (1)

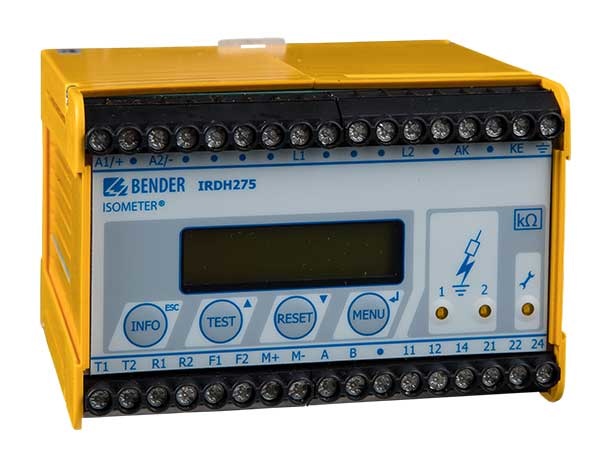

IRDH275 - Monitor izolačného stavu
