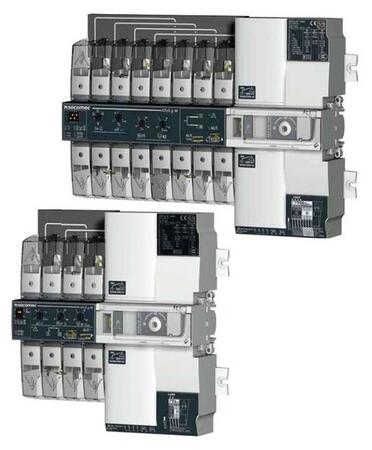

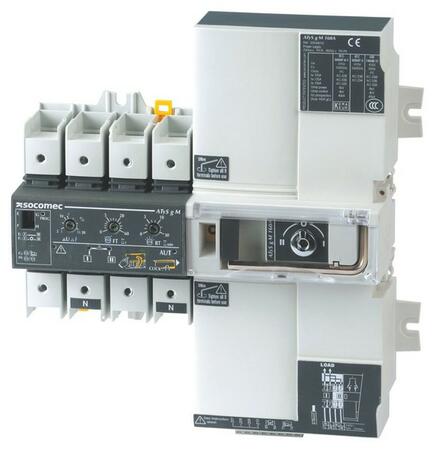

ATyS g M - Automatický prepínač sietí do 160 A
Automatický prepínač sietí s možnosťou nastavenia niekoľkých časových oneskorení. Určené pre prepínanie dvoch samostatných zdrojov s možnosťou ovládania jedného zdroja pomocou spínacieho kontaktu (napr. spustenie a zastavenie generátora.)

Varianty k produktu ATyS g M - Automatický prepínač sietí do 160 A (11)

2-pólové provedení do 40 A, pro síť 230 VAC.
Napájení přepínače interně ze silových přívodů hlavního i záložního zdroje 230 VAC (176...288 VAC).

2-pólové provedení do 63 A, pro síť 230 VAC.
Napájení přepínače interně ze silových přívodů hlavního i záložního zdroje 230 VAC (176...288 VAC).

2-pólové provedení do 80 A, pro síť 230 VAC.
Napájení přepínače interně ze silových přívodů hlavního i záložního zdroje 230 VAC (176...288 VAC).

2-pólové provedení do 100 A, pro síť 230 VAC.
Napájení přepínače interně ze silových přívodů hlavního i záložního zdroje 230 VAC (176...288 VAC).

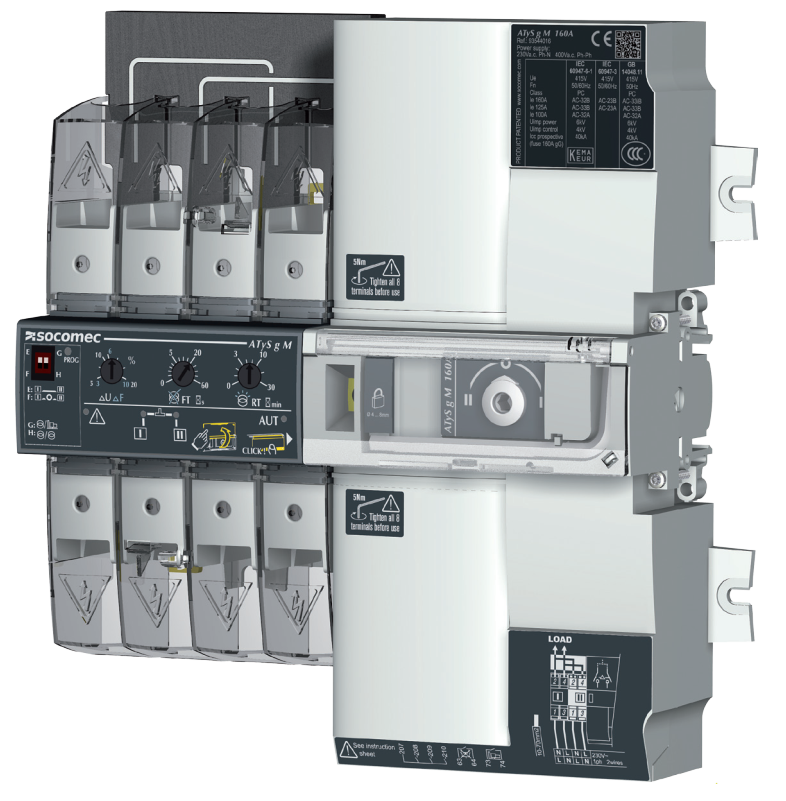

2-pólové provedení do 125 A, pro síť 230 VAC.
Napájení přepínače interně ze silových přívodů hlavního i záložního zdroje 230 VAC (176...288 VAC).

4-pólové provedení do 40 A, pro síť 230/400 VAC.
Napájení přepínače interně ze silových přívodů hlavního i záložního zdroje 230 VAC (176...288 VAC).

4-pólové provedení do 63 A, pro síť 230/400 VAC.
Napájení přepínače interně ze silových přívodů hlavního i záložního zdroje 230 VAC (176...288 VAC).

4-pólové provedení do 80 A, pro síť 230/400 VAC.
Napájení přepínače interně ze silových přívodů hlavního i záložního zdroje 230 VAC (176...288 VAC).

4-pólové provedení do 100 A, pro síť 230/400 VAC.
Napájení přepínače interně ze silových přívodů hlavního i záložního zdroje 230 VAC (176...288 VAC).

4-pólové provedení do 125 A, pro síť 230/400 VAC.
Napájení přepínače interně ze silových přívodů hlavního i záložního zdroje 230 VAC (176...288 VAC).

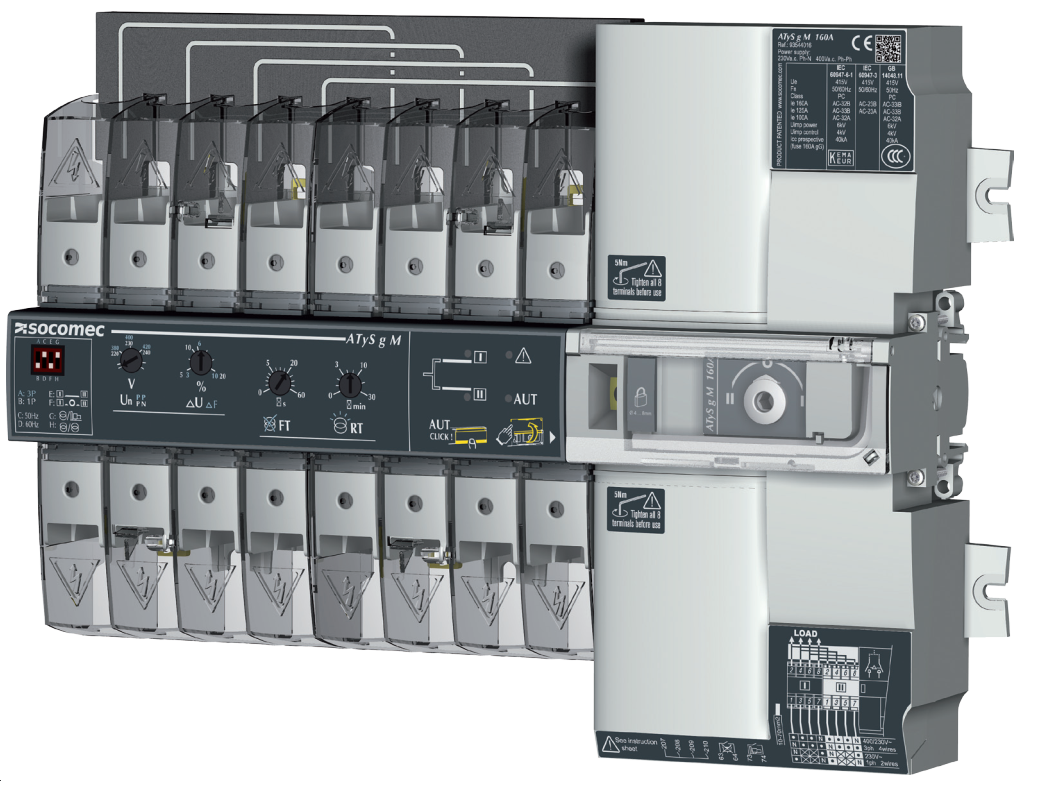

4-pólové provedení do 160 A, pro síť 230/400 VAC.
Napájení přepínače interně ze silových přívodů hlavního i záložního zdroje 230 VAC (176...288 VAC).

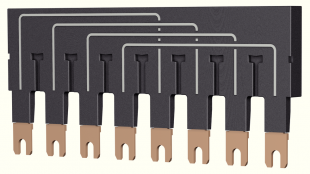

Voliteľné príslušenstvo k ATyS g M - Automatický prepínač sietí do 160 A

Pro 2 pólové přepínače 40 ...125A.

Pro 4 pólové přepínače 40...125A.

Pro 2 pólové přepínače 160A.

Pro 4 pólové přepínače 160A.

- pro 2 pólový přístroj je třeba 1 ks reference.
- pro 4 pólový přístroj jsou třeba 2 ks reference.
SIRCO MV 100 - 160A - stačí 1 ks reference.



3x NO/NC pro signalizaci poloh přepínače (I,0,II).
Zatížení max. 250 VAC/5A, 24VDC/2A.
Možno instalovat 1 nebo 2 ks reference na přepínač - 2 délky montážních šroubků v balení.
Pozn:
- pro ATySet gM nebo pM je již jeden blok kontaktů 13091001 součástí setu;
- pro ATyS d M je již jeden blok kontaktů 13091001 v dodávce;
- přímý ekvivalent dřívějšího označení 13090001.
Popis produktu
Základné vlastnosti
- Automaticky ovládané prepínacie zariadenia
- Možnosť núdzového ručného prepínania
- Napájanie prepínača priamo zo silových prívodov hlavného aj núdzového zdroja 230 VAC (176...288 VAC)
- Nastaviteľné prahové hodnoty prepätia a podpätia na ±10% alebo ±20 % Un
- Nastaviteľné prahové hodnoty frekvencie na ±5% alebo ±10 % fn
- Prúdová zaťažiteľnosť 40...160 A
- Varianty pre 1fázové a 3fázové siete
- Relé pre štart/stop generátora
Ovládanie
- Automatické prepnutie na záložný zdroj pri strate napätia na prioritnom zdroji.
- Možnosť manuálneho prepínania polôh pákou
- Signalizácia stavu na čelnom paneli (4 LED)

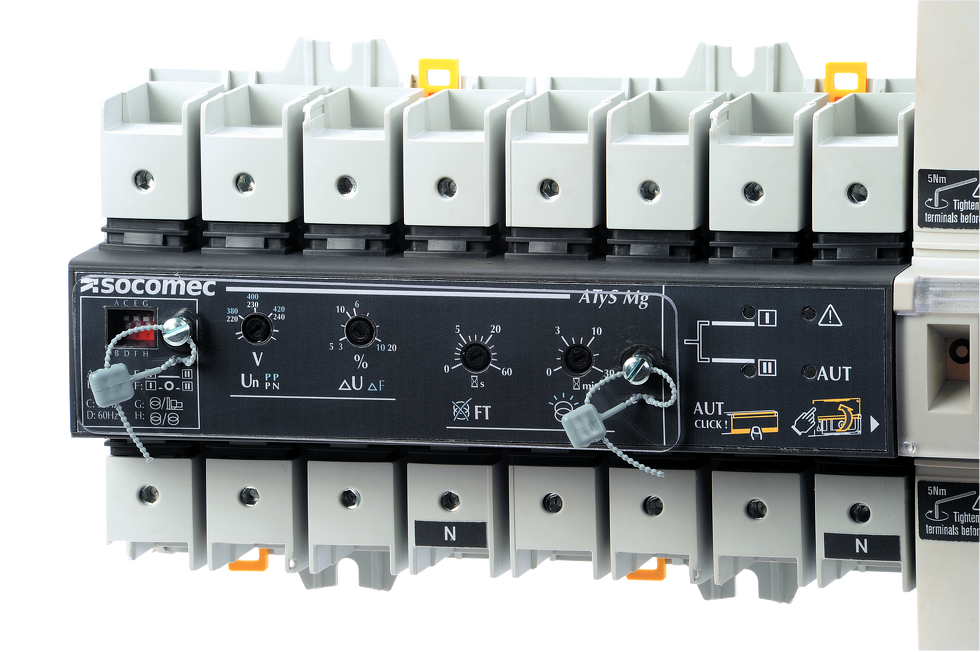

- 2 potenciometre pre nastavenie časových oneskorení FT* a RT*
- Funkcia "Test on load" (simulácia straty napájania normálneho zdroja)
- Funkcia "Zdroje bez priority"
- Funkcia "Oneskorené prepnutie na primárny zdroj"
- Funkcia "Nastavenie prioritného zdroja"
*FT - časové oneskorenie pre prepnutie na záložný zdroj pri výpadku prioritného zdroja
RT - časové oneskorenie pre prepnutie zo záložného zdroja pri obnovení napájania primárneho zdroja
