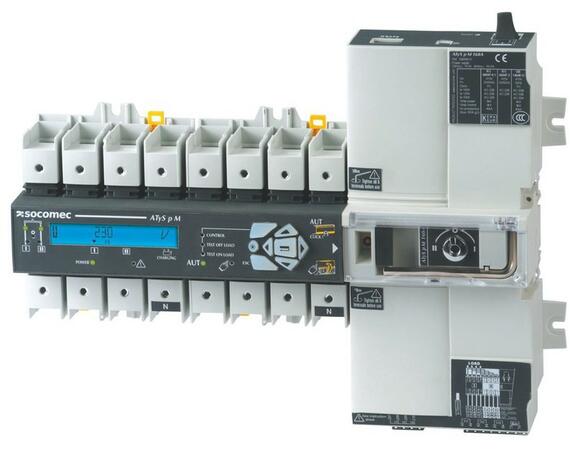

ATyS p M - Automatický prepínač sietí do 160 A

Automatický prepínač sietí s LCD displejom a mnoho funkciami pre nastavenie časových oneskorení a parametrov prístroja. Je dostupná varianta aj s komunikáciou MODBUS (RS485).

Dostupnosť: Na požiadanie
Zvoľte variantu (12)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Jaroš
Ing. Jan Jaroš
Technicko-obchodný špecialista multifunkčných meracích prístrojov, vypínačov a automatických prepínačov SOCOMEC a splietaných medenných vodičou COREX.

Varianty k produktu ATyS p M - Automatický prepínač sietí do 160 A (12)

ATyS p M - 4P 40A Automatický prepínač sietí
Automatický prepínač sietí
ATyS p M - 4P 40A
Automatický přepínač sítí s LCD displejem a s rozsáhlými možnostmi nastavení a funkcí.
Pro přepínání dvou samostatných zdrojů.
Automatický návrat do "0" v případě ztráty sítí!
Programovatelné vstupy/výstupy.
4-pólové provedení do 40 A, pro síť 230/400 VAC.
Napájení přepínače interně ze silových přívodů hlavního i záložního zdroje 230 VAC (160...305 VAC).
OBJ: 93644004
EAN: 3596032819590
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
ATyS p M +COM 4P 40A Automatický prepínač sietí
Automatický prepínač sietí
ATyS p M +COM 4P 40A
Automatický přepínač sítí s LCD displejem a s rozsáhlými možnostmi nastavení a funkcí.
KOMUNIKACE MODBUS RTU/slave.
Pro přepínání dvou samostatných zdrojů.
Automatický návrat do "0" v případě ztráty sítí!
Programovatelné vstupy/výstupy.
4-pólové provedení do 40 A, pro síť 230/400 VAC.
Napájení přepínače interně ze silových přívodů hlavního i záložního zdroje 230 VAC (160...305 VAC).
OBJ: 93844004
EAN: 3596032819651
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
ATyS p M - 4P 63A Automatický prepínač sietí
Automatický prepínač sietí
ATyS p M - 4P 63A
Automatický přepínač sítí s LCD displejem a s rozsáhlými možnostmi nastavení a funkcí.
Pro přepínání dvou samostatných zdrojů.
Automatický návrat do "0" v případě ztráty sítí!
Programovatelné vstupy/výstupy.
4-pólové provedení do 63 A, pro síť 230/400 VAC.
Napájení přepínače interně ze silových přívodů hlavního i záložního zdroje 230 VAC (160...305 VAC).
OBJ: 93644006
EAN: 3596032819606
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
ATyS p M +COM 4P 63A Automatický prepínač sietí
Automatický prepínač sietí
ATyS p M +COM 4P 63A
Automatický přepínač sítí s LCD displejem a s rozsáhlými možnostmi nastavení a funkcí.
KOMUNIKACE MODBUS RTU/slave.
Pro přepínání dvou samostatných zdrojů.
Automatický návrat do "0" v případě ztráty sítí!
Programovatelné vstupy/výstupy.
4-pólové provedení do 63 A, pro síť 230/400 VAC.
Napájení přepínače interně ze silových přívodů hlavního i záložního zdroje 230 VAC (160...305 VAC).
OBJ: 93844006
EAN: 3596032819668
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
ATyS p M - 4P 80A Automatický prepínač sietí
Automatický prepínač sietí
ATyS p M - 4P 80A
Automatický přepínač sítí s LCD displejem a s rozsáhlými možnostmi nastavení a funkcí.
Pro přepínání dvou samostatných zdrojů.
Automatický návrat do "0" v případě ztráty sítí!
Programovatelné vstupy/výstupy.
4-pólové provedení do 80 A, pro síť 230/400 VAC.
Napájení přepínače interně ze silových přívodů hlavního i záložního zdroje 230 VAC (160...305 VAC).
OBJ: 93644008
EAN: 3596032819613
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
ATyS p M +COM 4P 80A Automatický prepínač sietí
Automatický prepínač sietí
ATyS p M +COM 4P 80A
Automatický přepínač sítí s LCD displejem a s rozsáhlými možnostmi nastavení a funkcí.
KOMUNIKACE MODBUS RTU/slave.
Pro přepínání dvou samostatných zdrojů.
Automatický návrat do "0" v případě ztráty sítí!
Programovatelné vstupy/výstupy.
4-pólové provedení do 80 A, pro síť 230/400 VAC.
Napájení přepínače interně ze silových přívodů hlavního i záložního zdroje 230 VAC (160...305 VAC).
OBJ: 93844008
EAN: 3596032819675
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
ATyS p M - 4P 100A Automatický prepínač sietí
Automatický prepínač sietí
ATyS p M - 4P 100A
Automatický přepínač sítí s LCD displejem a s rozsáhlými možnostmi nastavení a funkcí.
Pro přepínání dvou samostatných zdrojů.
Automatický návrat do "0" v případě ztráty sítí!
Programovatelné vstupy/výstupy.
4-pólové provedení do 100 A, pro síť 230/400 VAC.
Napájení přepínače interně ze silových přívodů hlavního i záložního zdroje 230 VAC (160...305 VAC).
OBJ: 93644010
EAN: 3596032819620
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
ATyS p M +COM 4P 100A Automatický prepínač sietí
Automatický prepínač sietí
ATyS p M +COM 4P 100A
Automatický přepínač sítí s LCD displejem a s rozsáhlými možnostmi nastavení a funkcí.
KOMUNIKACE MODBUS RTU/slave.
Pro přepínání dvou samostatných zdrojů.
Automatický návrat do "0" v případě ztráty sítí!
Programovatelné vstupy/výstupy.
4-pólové provedení do 100 A, pro síť 230/400 VAC.
Napájení přepínače interně ze silových přívodů hlavního i záložního zdroje 230 VAC (160...305 VAC).
OBJ: 93844010
EAN: 3596032819675
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
ATyS p M - 4P 125A Automatický prepínač sietí
Automatický prepínač sietí
ATyS p M - 4P 125A
Automatický přepínač sítí s LCD displejem a s rozsáhlými možnostmi nastavení a funkcí.
Pro přepínání dvou samostatných zdrojů.
Automatický návrat do "0" v případě ztráty sítí!
Programovatelné vstupy/výstupy.
4-pólové provedení do 125 A, pro síť 230/400 VAC.
Napájení přepínače interně ze silových přívodů hlavního i záložního zdroje 230 VAC (160...305 VAC).
OBJ: 93644012
EAN: 3596032819637
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
ATyS p M +COM 4P 125A Automatický prepínač sietí
Automatický prepínač sietí
ATyS p M +COM 4P 125A
Automatický přepínač sítí s LCD displejem a s rozsáhlými možnostmi nastavení a funkcí.
KOMUNIKACE MODBUS RTU/slave.
Pro přepínání dvou samostatných zdrojů.
Automatický návrat do "0" v případě ztráty sítí!
Programovatelné vstupy/výstupy.
4-pólové provedení do 125 A, pro síť 230/400 VAC.
Napájení přepínače interně ze silových přívodů hlavního i záložního zdroje 230 VAC (160...305 VAC).
OBJ: 93844012
EAN: 3596032819699
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
ATyS p M - 4P 160A Automatický prepínač sietí
Automatický prepínač sietí
ATyS p M - 4P 160A
Automatický přepínač sítí s LCD displejem a s rozsáhlými možnostmi nastavení a funkcí.
Pro přepínání dvou samostatných zdrojů.
Automatický návrat do "0" v případě ztráty sítí!
Programovatelné vstupy/výstupy.
4-pólové provedení do 160 A, pro síť 230/400 VAC.
Napájení přepínače interně ze silových přívodů hlavního i záložního zdroje 230 VAC (160...305 VAC).
OBJ: 93644016
EAN: 3596032819644
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
ATyS p M +COM 4P 160A Automatický prepínač sietí
Automatický prepínač sietí
ATyS p M +COM 4P 160A
Automatický přepínač sítí s LCD displejem a s rozsáhlými možnostmi nastavení a funkcí.
KOMUNIKACE MODBUS RTU/slave.
Pro přepínání dvou samostatných zdrojů.
Automatický návrat do "0" v případě ztráty sítí!
Programovatelné vstupy/výstupy.
4-pólové provedení do 160 A, pro síť 230/400 VAC.
Napájení přepínače interně ze silových přívodů hlavního i záložního zdroje 230 VAC (160...305 VAC).
OBJ: 93844016
EAN: 3596032819705
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Voliteľné príslušenstvo k ATyS p M - Automatický prepínač sietí do 160 A

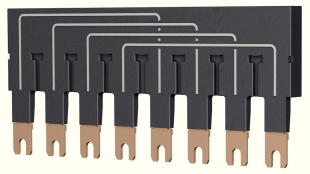

Propojovací lišta 40…125A, 4 pól Príslušenstvo pre Atys M
Príslušenstvo pre Atys M
Propojovací lišta 40…125A, 4 pól
Propojení výstupních svorek přepínače I a II, bez omezení připojovací kapacity svorek. Pro 4 pólové přepínače 40...125A.
OBJ: 13094006
EAN: 3596031823956
Záruka: 12 m.
Skladom v GHV
skladom >10 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
Propojovací lišta 160A, 4 pól Príslušenstvo pre Atys M
Príslušenstvo pre Atys M
Propojovací lišta 160A, 4 pól
Propojení výstupních svorek přepínače I a II, bez omezení připojovací kapacity svorek. Pro 4 pólové přepínače 160A.
OBJ: 13094016
EAN: 3596031854745
Záruka: 12 m.
Skladom v GHV
skladom >10 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

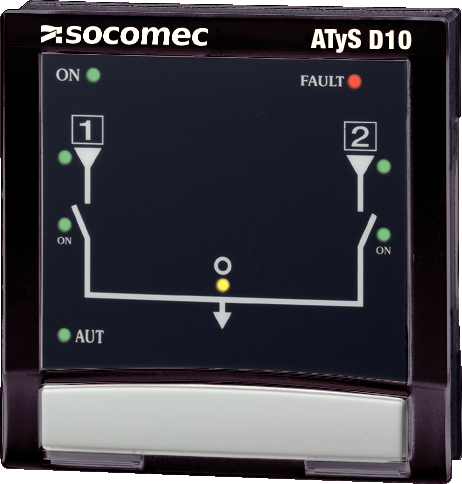

D10 - Interface na panel Príslušenstvo ATyS
Príslušenstvo ATyS
D10 - Interface na panel
Zobrazení dostupnosti zdroje a polohy přepínače.
Určen pro přístroje ATyS d, ATyS t, ATyS g a ATyS p M.
Určeno pro montáž na panel; Rozměr rámečku 96x96mm; Stupeň krytí: IP21

Určeno k připojení propojovacím kabelem 1599 2009 (délka 3m). Volitelné příslušenství.
!!!Při použití jiného UTP kabelu hrozí nevratné poškození přístroje!!!
OBJ: 95992010
EAN: 3596032735906
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

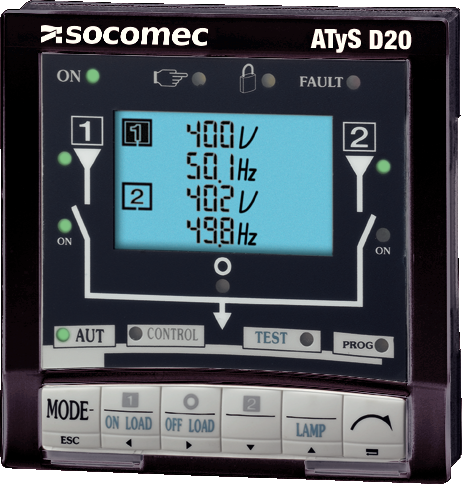

D20 - Interface na panel Príslušenstvo ATyS P
Príslušenstvo ATyS P
D20 - Interface na panel
Zobrazení stavu, externí ovládání a nastavení přepínače ATyS p(M).
Určeno pro montáž na panel; Rozměr rámečku 96x96mm; Stupeň krytí: IP21

Určeno k připojení propojovacím kabelem 1599 2009 (délka 3m). Volitelné příslušenství.
!!!Při použití jiného UTP kabelu hrozí nevratné poškození přístroje!!!
OBJ: 95992020
EAN: 3596032735913
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

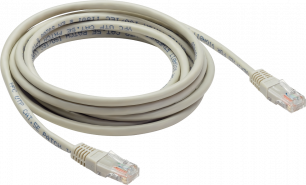

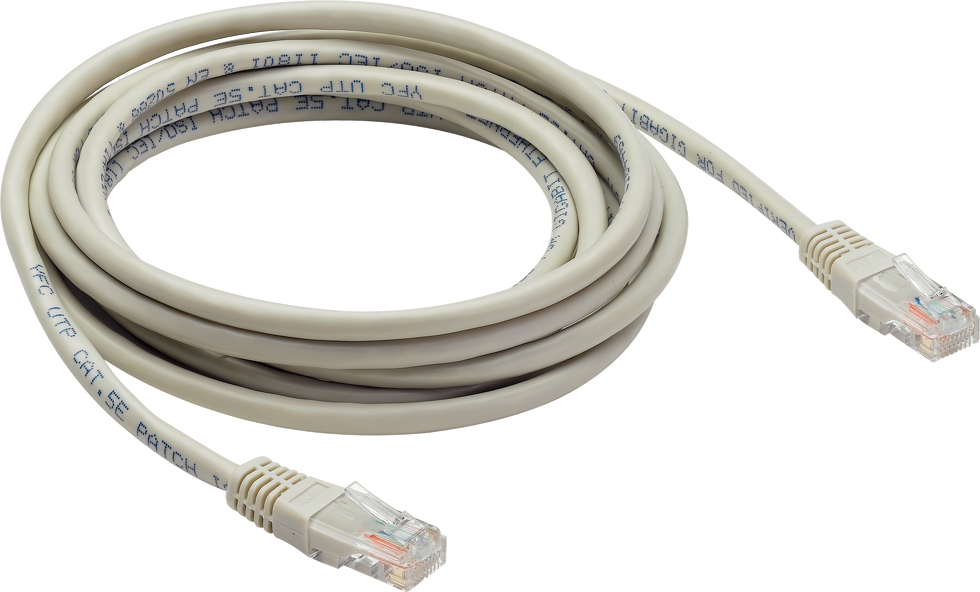

Propojovací kabel RJ45, 3m Príslušenstvo ATyS
Príslušenstvo ATyS
Propojovací kabel RJ45, 3m
Propojovací vodič pro připojení externí zobrazovací jednotky D10 / D20. Délka kabelu: 3m; Koncovky: RJ45
!Pro připojení externích jednotek D10 a D20 k přístrojům ATyS a ATyS M. Při použití jiného UTP kabelu,
může hrozit nevratné poškození přístroje!
OBJ: 15992009
EAN: 3596031784592
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Pomocný kontakt NO/NC Príslušenstvo pre Atys M
Príslušenstvo pre Atys M
Pomocný kontakt NO/NC
První pomocný kontakt NO/NC pro signalizaci polohy přepínače (I,O,II). Max. 250 VAC / 5A nebo 24VDC / 2A.
Oddělené společné body kontaktů.
OBJ: 13091001
EAN: 3596033039829
Záruka: 12 m.
Skladom v GHV
skladom >10 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
Kryt svorek, čtyřpólový, velikost 4 Príslušenstvo SIRCO M/ MV, ATyS M
Príslušenstvo SIRCO M/ MV, ATyS M
Kryt svorek, čtyřpólový, velikost 4
Reference obsahuje 2 kusy,
pro kompletní ochranu 4p přístroje jsou třeba 2 x 22944016
OBJ: 22944016
EAN: 3596031936144
Záruka: 12 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

Základné vlastnosti

  • Automaticky ovládané prepínacie zariadenia.
  • Možnosť núdzového ručného prepínania.
  • Napájanie prepínača priamo zo silových prívodov hlavného aj núdzového zdroja 230 VAC (160...305 VAC).
  • Nezávislé nastavenie prahovej hodnoty prepätia a podpätia medzi ±20 % Un.
  • Nezávislé nastavenie prahovej hodnoty frekvencie ±20 % fn.
  • Voľné nastavenie hysterézie na 100 až 80 % prahovej hodnoty.
  • Prúdová zaťažiteľnosť 40 až 160 A.
  • 4pólové prevedenie.
  • Pripojenie pre 1fázové aj 3fázové siete s N vodičom aj bez.
  • Meranie napätia a frekvencie.
  • Zobrazenie aktuálneho časového oneskorenia na displeji.
  • Kontrola sledu fáz.
  • Funkcia automatického prepnutia do polohy 0 v prípade výpadku oboch sietí (tripping); ochrana záťaže proti nestabilite v sieti.

Ovládanie

  • Automatické prepnutie na záložný zdroj pri strate napätia na prioritnom zdroji.
  • Možnosť manuálneho prepínania polohy pákou.
  • Možnosť prepínania polohy pomocou klávesnice na prístroji.
  • Nastaviteľné oneskorenie pri prepínaní.
  • 6 programovateľných oneskorovacích časovačov (MFT, DTT, 0MF, MRT, 0MR, CDT).
  • Programovanie cez LCD displej.
  • Možnosť ovládania a sledovania stavu prepínača na dverách rozvádzača pomocou zobrazovacej jednotky ATYS D20.
  • Funkcia "prepnutia do polohy 0 po vypnutí napájania".
  • Funkcia "Test off load" (naštartovanie generátora bez prepnutia).
  • Funkcia "Test on load" (simulácia straty napájania primárneho zdroja).
  • 3 programovateľné vstupy.
  • 3 programovateľné signalizačné výstupy.

Videa

Diaľkovo ovládaný prepínač sietí ATyS M
(YouTube, 11.01.2018)

Súbory na stiahnutie

Katalógový list
Katalógový list
Zobrazit ikonaDownload ikona
Technické údaje
Technické údaje
Zobrazit ikonaDownload ikona
Pokyny
Pokyny
Návod ATyS p M CZ
(PDF, 10.9 MB)
Zobrazit ikonaDownload ikona

Mohlo by vás zaujímať

Podujatia

Elektrotechnická výstava Volty.cz 2023 - vstup ZDARMA
03.10.2023 - 04.10.2023
2. ročník elektrotechnickej výstavy Volty.cz Na výstavisku Černá louka v Ostrave sa uskutoční 2. ročník úspešnej elektrotechnickej výstavy Volty.cz.Opäť sa môžete tešiť na náš stánok GHV Trading, budete...
XII. Celoštátne stretnutie projektantov
10.10.2023 - 12.10.2023
XII. Celoštátne stretnutie projektantov a konštruktérov elektrotechniky, elektrotechnikov, energetikov, pracovníkov MaR a pracovníkov elektroinštalačných firiem a elektroúdržby Slovenskej republiky Pozývame...

Akčné produkty

Akčná ponuka termokamier HIKMICRO do 15.10.2023
15.09.2023 - 15.10.2023
Získajte slevu 15% na kamery nové rady ECO a MINI Termokamery rady ECO a MINI majú za cieľ nahradit klasické bezkontaktné teplomery. Tak prečo nemít za podobnou cenu priamo termokameru?
Akčná ponuka meracích prístrojov FLUKE do 29.12.2023
01.09.2023 - 29.12.2023
* Skúšačka Fluke 150/VDE za cenu nižšieho modelu Fluke T130/VDE* Multimetre Fluke 116 a Fluke 117, kliešťový multimeter Fluke 325 a skúšačka T6-600 za zvýhodnenú cenu* Tester inštalácií Fluke 1662, Fluke...

Novinky

Štvorkanálové monitory reziduálnych prúdov Bender RCMS410
11.09.2023 - 29.03.2024
Spoločnosť Bender predstavuje štvorkanálový monitor reziduálnych prúdov revolučnej konštrukcie RCMS410: šírka prístroja je iba 18 mm a chýbajúci displej nahrádza vstavaná NFC komunikácia. Monitor RCMS410...
Svolávací akce Fluke - Kabely pro Fluke 17xx
19.06.2023
Vážení zákazníci, společnost Fluke Corporation zjistila bezpečnostní problém týkající se plochých kabelů FLUKE‑17XX, napěťových měřicích kabelů, 3 fáze + N vyrobených od dubna 2021 do listopadu 2021 včetně...

Odborné články

MOTUS C14, ktorý mení pravidlá hry motorových spúšťačov
16.09.2023
Optimálne riešenie riadenia indukčných záťaží je problémom takmer v každej inštalácii, snáď s výnimkou bytových. Môže ísť o rôzne aplikácie - napríklad pohony pásových vedení, ventilátory a ventilačné...
MOTUS, OMUS a séria C14 - minulosť, súčasnosť a budúcnosť elektronických spúšťačov a spínač
01.08.2023
Konštruktéri sa takmer každý deň zaoberajú spínacími prvkami pre odporové a induktívne záťaže. Čelia výzve vybrať správny spínací prvok, ktorý je dimenzovaný na požadovaný výkon spínacieho zariadenia....
