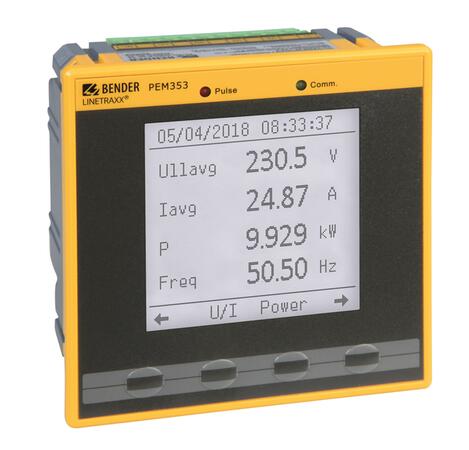

PEM353-P - Digitálny panelový multimeter a analyzátor siete
Multifunkčný panelový prístroj pre meranie a analýzu kvality elektrickej energie.
Zobrazenie a záznam parametrov elektrickej napájacej siete. Štvorkvadrantové meranie všetkých veličín v triede presnosti 0,5s (podľa IEC 62053-22) a pracovným rozsahom teplôt -25...+55°C. Harmonická analýza napätia a prúdu do 31. harmonickej. 2xdigitálny vstup, 2xdigitálny pulzný výstup, rozhranie Modbus/RTU, BACnet MS/TP, DNP.
Varianty k produktu PEM353-P - Digitálny panelový multimeter a analyzátor siete (1)
Us AC 95...250V, DC, 47...440Hz
tř. 0,5S pro I: x/5A; tř.1S pro I: x/1A
Dig. vstupy/výstupy 4/2
Rozhraní RS485: Modbus/RTU, BACnet MS/TP, DNP
2 pulzní výstupy
Popis produktu
- Trieda presnosti podľa IEC 62053-22: 0,5S
- Pracovný rozsah teplôt -25...+55°C
- 4-kvadrantové meranie

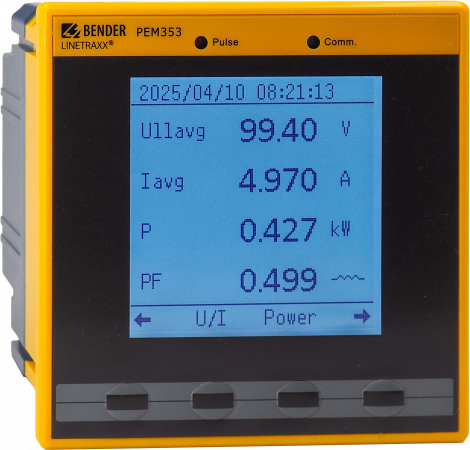

Merané veličiny
- Fázové napätia UL1, UL2, UL3 [V]
- Združené napätia UL1L2, UL2L3, UL3L1 [V]
- Fázové prúdy I1, I2, I3 [A]
- Prúd N-vodičom (vypočítaný) I4[A]
- Kmitočet f [Hz]

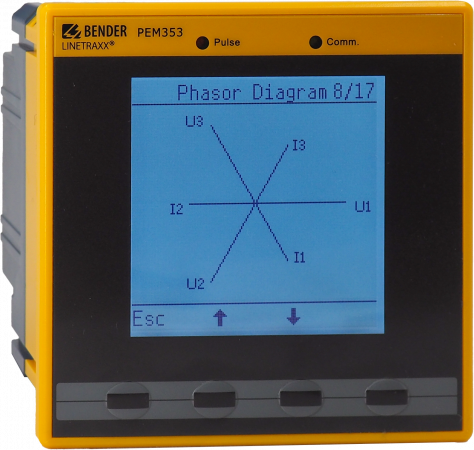

- Fázový uhol napätia a prúdu [°]
- Výkon pre každú fázu: činný P [kW], jalový Q [kVAr], zdanlivý S [kVA] kvar
- Celkový výkon: činný P [kW], jalový Q [kVAr], zdanlivý S [kVA] kvar
- Účiník PF a DPF [-]
- Napäťová nesymetria [%]
- Prúdová nesymetria [%]

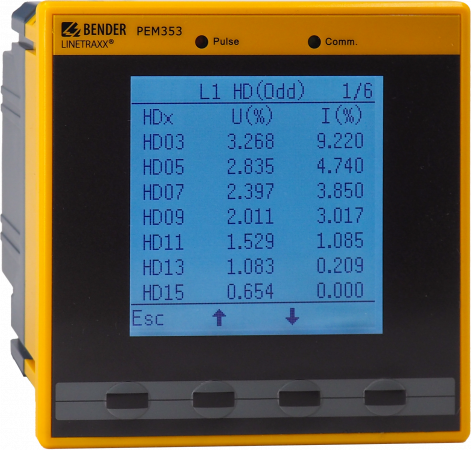

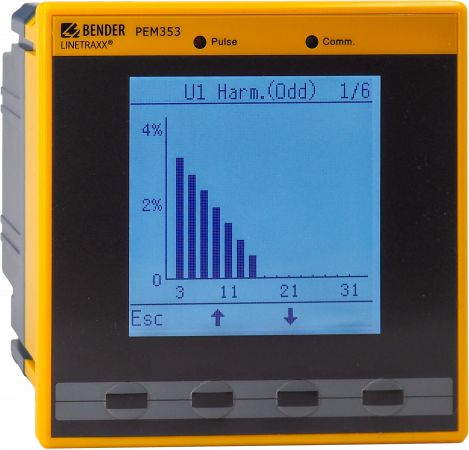

- Celkové harmonické skreslenie do 31. harmonickej (THD) pre U a I [%]
- k-faktor pre I
Ďalšie funkcie
- Impulzný LED výstup pre kWh a kVAr
- Záznam merania výkonov a prúdov v nastaviteľnom časovom intervale (DMD: I1, I2, I3, P, Q, S)
- Záznam špičkovej hodnoty výkonov a prúdov spolu s dátumom a časom
- Záznam spotreby energie - celková a pre každý kvadrant
- Komunikačné rozhranie RS-485 s protokolom Modbus/RTU, BACnet MS/TP, DNP
- 4 x digitálny vstup
- 2 x digitálny výstup

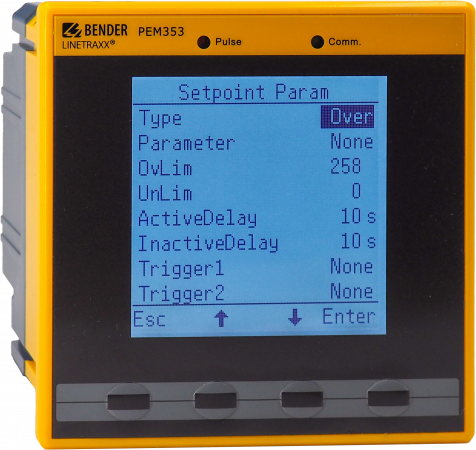

- Programovateľné alarmy
PEM353-P má naviac oproti štandardnej verzii
- 2 x digitálne pulzné výstupy max. DC 30V, max. 30mA
