STW3 / STW4 - Meracie transformátory

Merací transformátor prúdu určený na meranie zaťaženia výstupu prepínacích a monitorovacích jednotiek ATICS.

Merací transformátor prúdu určený na meranie zaťaženia výstupu prepínacích a monitorovacích jednotiek ATICS.

Dostupnosť: Na požiadanie
Zvoľte variantu (2)
ChatDopyt na produkt
PorovnáníPorovnať
Vladimír Frič
Vladimír Frič
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER MEDICS.

Varianty k produktu STW3 / STW4 - Meracie transformátory (2)

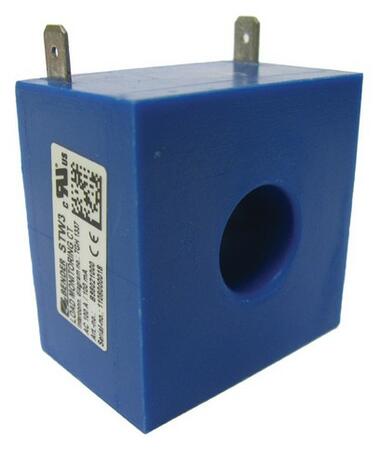

STW3 Transformátor prúdu
Transformátor prúdu
STW3
Měřicí proudový transformátor k přístrojům ATICS
OBJ: B98021000
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

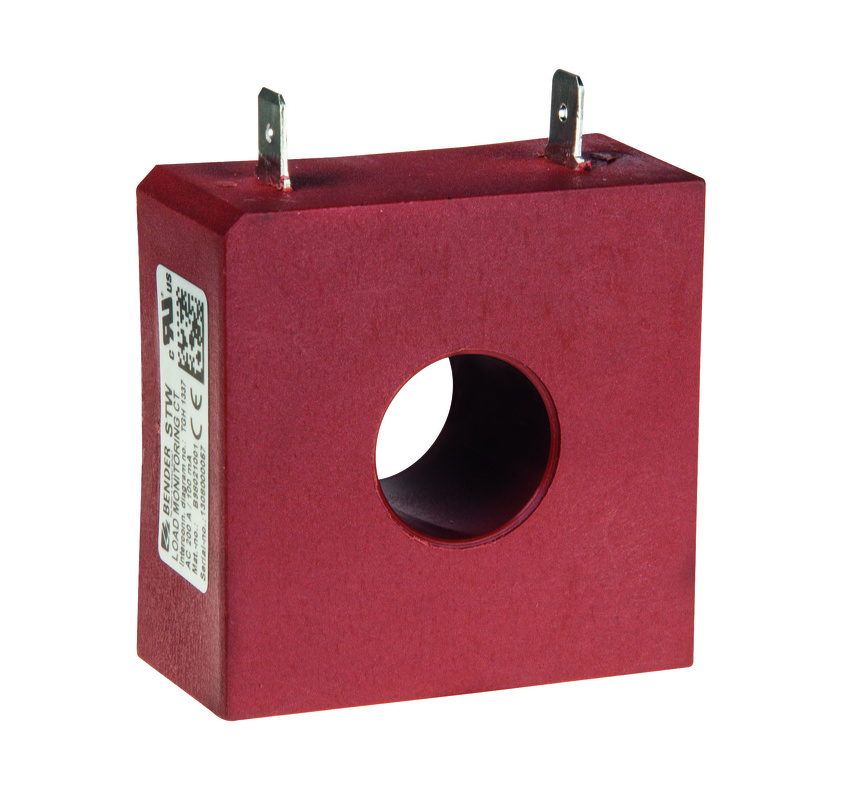

STW4 - Meracie transformátory
Transformátor prúdu
STW4
Měřicí proudový transformátor k přístrojům ATICS
OBJ: B98021001
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis a použitie

Transformátory STW3 a STW4 sú určené na monitorovanie zaťaženia výstupu prepínacích modulov ATICS. V prípade preťaženia výstupu je alarmové hlásenie prenášané pomocou komunikačnej zbernice na príslušné signalizačné panely.

Funkcia

Meracie transformátory prúdu STW3 a STW4 snímajú zaťažovací prúd vo fázovom vodiči výstupu automatického prepínacieho modulu ATICS, ktorý riadi prepínanie napájania dôležitých a veľmi dôležitých obvodov (okruhy DO a VDO).

Konštrukcia

Montáž je možná pomocou šraub. Príslušenstvo pre montáž je súčasťou dodávky transformátoru.

Normy

Meracie transformátory STW3 a STW4 splňujú požiadavky noriem:

  • DIN EN 60044-1
  • IEC 60044-1

Rozmery

Rozmery meracích transformátorov prúdu STW3 a STW4

Schéma zapojenia

Schéma zapojenia meracích transformátorov prúdu STW3 a STW4

Technické parametre

Izolácia podľa IEC 60664-1
  STW3 STW4
Menovité izolačné napätie AC 720 V AC 720 V
Menovité rázové skúšobné napätie 4,0 kV 4,0 kV
Merací obvod
Menovitý prevod transformátora ka 100 / 0,1 A 200 / 0,1 A
Menovité zaťaženie 200 Ω 200 Ω
Max. menovitý primárny prúd 100 A 200 A
Max. menovitý sekundárny prúd 0,1 A 2 A
Menovitý výkon 2 VA 2 VA
Menovitá frekvencia f 50...400 Hz 50...400 Hz
Vnútorný odpor Ri 17 Ω 40 Ω
Trieda presnosti 1 1
Menovitý trvalý teplotný prúd 120 A 240 A
Menovitý krátkodobý teplotný prúd (1 s) 1 000 A 2 000 A
Dynamický prúd (30 s) 2 500 A 5 000 A
Všeobecné údaje
Typ pripojenia vodičov plochý kontakt 6,3×0,8 mm
Pracovná teplota okolia 0...85 °C
Skladovacia teplota -40...85 °C
Pracovný režim nepretržitá prevádzka
Montáž v akejkoľvek pozícii
Samozhášavosť UL94V-0
Montáž pomocou šraub 2×M3
Hmotnosť cca. 185 g

Súbory na stiahnutie

Katalógový list
Katalógový list
Zobrazit ikonaDownload ikona
