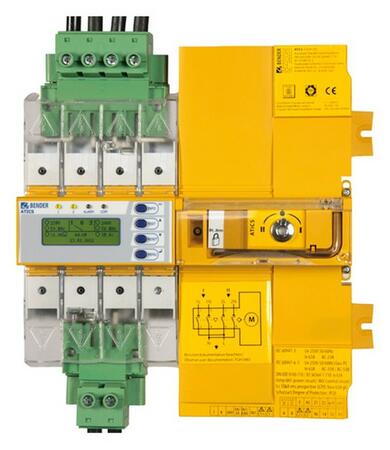

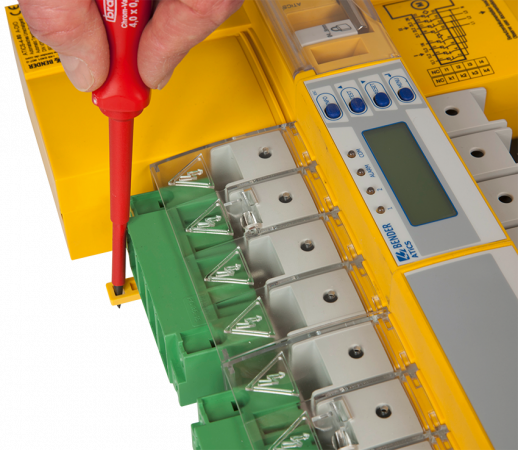

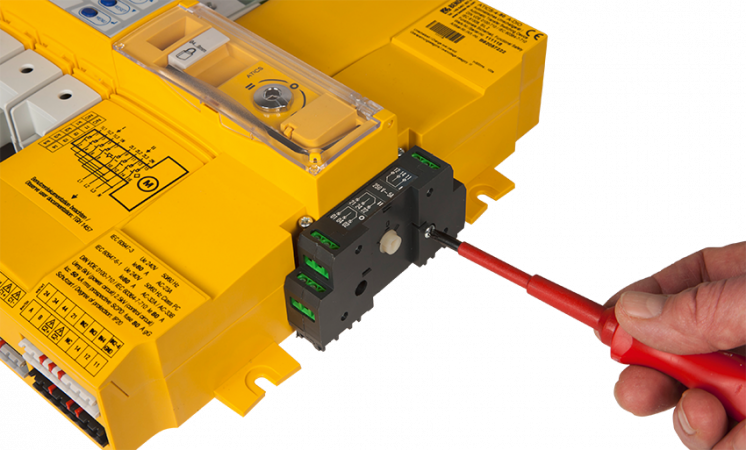

ATICS-2-DIO - Prepínací modul jednofázového napájania
Kompletný systém na dvojpólové prepínanie dvoch napájacích zdrojov s komunikačným rozhraním
Automatický prepínací a monitorovací modul pre jednofázové inštalácie s komunikačným rozhraním RS-485 a protokolom BMS pre prenos stavových a alarmových hlásení na kontrolné a signalizačné panely.
Dostupnosť: Skladom v GHV
Zvoľte variantu (2)
Dopyt na produktPorovnať
Vladimír Frič
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER MEDICS.
Varianty k produktu ATICS-2-DIO - Prepínací modul jednofázového napájania (2)
Prepínací a monitorovací modul
ATICS-2-63A-DIO2-pólový, 63 A, 230 V, 50/60 Hz
kompletní monitorování, testování a BMS přenost dat; historie
dodávka včetně 1 ks měřicího transformátoru proudu STW3
kompletní monitorování, testování a BMS přenost dat; historie
dodávka včetně 1 ks měřicího transformátoru proudu STW3
OBJ: B92057212
EAN: 4251767700610
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Prepínací a monitorovací modul
ATICS-2-80A-DIO2-pólový, 80 A, 230 V, 50/60 Hz
kompletní monitorování, testování a BMS přenost dat; historie
dodávka včetně 1 ks měřicího transformátoru proudu STW3
kompletní monitorování, testování a BMS přenost dat; historie
dodávka včetně 1 ks měřicího transformátoru proudu STW3
OBJ: B92057213
EAN: 4251767700627
Záruka: 12 m.
Skladom v GHV
skladom 1 ks
Na vyžiadanie
Dopytujte cenu
Voliteľné príslušenstvo k ATICS-2-DIO - Prepínací modul jednofázového napájania
Príslušenstvo
ATiCS-HKOBJ: B92057258
Záruka: 12 m.
Skladom v GHV
skladom >100 ks
50 EUR/ks
61,50 EUR s DPH
+-

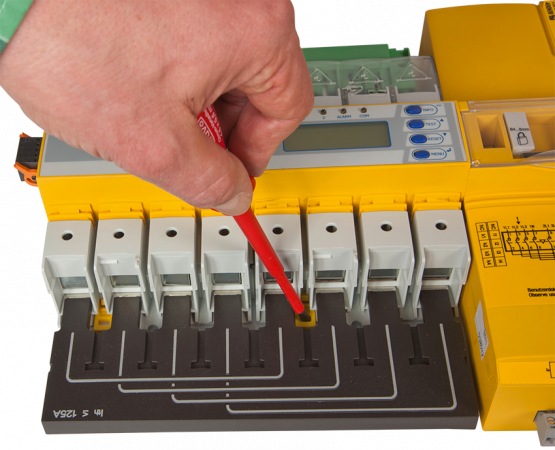

Bypass modul set
ATiCS-BP-2-63A-SETOBJ: B92057252
EAN: 4251767700665
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Bypass modul set
ATiCS-BP-2-80A-SETOBJ: B92057253
EAN: 4251767700672
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
OBJ: B98021000
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
107 EUR/ks
131,61 EUR s DPH
+-
OBJ: B98021001
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
124 EUR/ks
152,52 EUR s DPH
+-
OBJ: S92057212
Záruka: 24 m.
Dostupné
do niekoľkých dní
109,40 EUR/ks
134,56 EUR s DPH
+-
OBJ: S92057213
Záruka: 24 m.
Dostupné
do niekoľkých dní
132,80 EUR/ks
163,34 EUR s DPH
+-
Popis produktu
Prepínací a monitorovací modul
- Kompaktné zariadenie na zaistenie prepínania medzi prívodmi s vysokou prevádzkovou a funkčnou bezpečnosťou podľa STN EN 61508 (SIL 2)
- Automatické alebo manuálne prepnutie
- Menovitý pracovný prúd Ie podľa DIN-VDE 0100-710
63 A (ATICS-2-63A-DIO) a 80 A (ATICS-2-80A-DIO) - Celková doba prepnutia podľa ČSN 33 2000-7-710 a STN 33 2000-7-710 menej ako 500 ms
- Meranie napätia na obidvoch prívodoch 1 a 2 v rozsahu 20...300 V
- Meranie frekvencie na obidvoch prívodoch v rozsahu 40...70 Hz
- Nastaviteľná hodnota reakcie podpätia a prepätia
- Nastaviteľné časové parametre doba reakcie a doba uvoľnenia
- Meranie celkového zaťaženia výstupu prepínacieho modulu pomocou externého meracieho transformátora STW3 (1 ks súčasť dodávky)
Všeobecné údaje
- Malé rozmery a jednoduchá montáž zariadenia
- História udalostí pre alarmové hlásenia, testy, zmeny konfigurácie a servisné záznamy
- 4 × programovateľný výstupný kontakt s nastaviteľným pracovným režimom
- 4 × programovateľný digitálny výstup
- Vlastný test zariadenia so signalizáciou ALARM
- Multifunkčný grafický LC displej
- Rozhranie RS485 s protokolom BMS
Rozšírené informácie
Popis a použitie

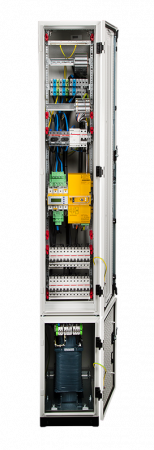

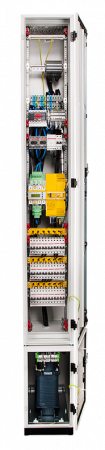

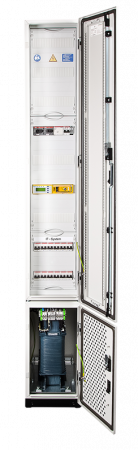

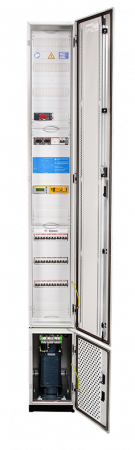

Monitorovací a prepínací modul ATICS je vybavený funkciou automatického/manuálneho prepínania medzi hlavným a bezpečnostným alebo medzi bezpečnostným a doplňujúcim bezpečnostným napájaním. Na dosiahnutie vysokej spoľahlivosti a funkčnosti, bol prepínací a monitorovací modul ATICS vyvinutý a skonštruovaný na základe bezpečnostnej kategórie SIL2 (STN EN 61508). ATICS podstatne zvyšuje bezpečnostnú úroveň hlavne na jednotkách intenzívnej starostlivosti a operačných sálach.
Prepínacia funkcia
- Automatické prepnutie na záložný zdroj v prípade poklesu napätia pod nastavenú prahovú hodnotu alebo straty napätia na hlavnom napájaní

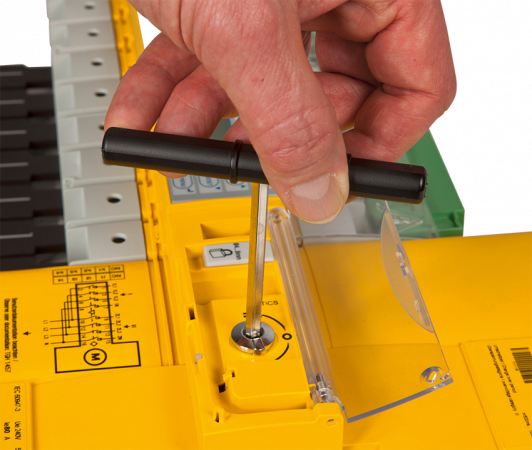

- Možnosť manuálneho prepnutia
- Monitorovanie podpätia a prepätia na prívode 1/2 (vstupy) a vývodu 3 (výstup)
- Automatické prepnutie na hlavný prívod v prípade obnovenia napätia
- Trvalé monitorovanie ovládania prístrojov a automatických procesov (cievky, riadiace kontakty, pripojenie)
- Monitorovanie základných pripojení ako sú prúdové transformátory, teplotné senzory, ...
- Monitorovanie skratu na výstupe prepínacieho modulu
Signalizácia, alarmové hlásenia
- Jednoduché textové hlásenia na všetky základné stavové, poruchové a alarmové hlásenia pomocou grafického displeja a ich prenos na externé kontrolné a signalizačné panely CP907 / MK2430 alebo multifunkčné panely TM800
- Automatické zobrazenie hlásení pre predpísané testy a servisné intervaly
- História udalostí pre alarmové hlásenia, testy, zmeny konfigurácie a servisné záznamy
- Pripojenia a prenos dát na kontrolné a signalizačné panely pomocou zbernice RS485 s protokolom BMS
Normy
- DIN VDE 0100-710
- DIN VDE 0100-718
- IEC 60367-7-710
- STN 33 2000-7-710
- STN 332140
- TNI 332140
- STN EN 61558-1
- STN EN 61508-1
- STN EN 61508-2
- STN EN 61508-3
- STN EN 60947-6-1
Rozmery
 |
Technické parametre
| Izolácia podľa IEC 60664-1 | |
| Menovité izolační napätie | AC 250 V |
|---|---|
| Menovité rázové skúšobné napätie | 2,21 kV (základná izolácia) 3,54 kV (ochranné oddelenie) |
| Parametre napájania | |
| Menovité napätie siete Us | AC 230 V |
|---|---|
| Rozsah pracovného napätia Us | 0,85...1,15 x Us |
| Menovitá frekvencia | 50...60 Hz |
| Vlastná spotreba | viď údaje pre objednávku |
| Prepínacie prvky/výkonové obvody | |
| Prepínacie prvky | automatická prepínacia jednotka |
|---|---|
| Menovité napätie siete Ue | AC 230 V |
| Rozsah pracovného napätia Ue | 0,85...1,15 x Ue |
| Menovitá frekvencia | 48...62 Hz |
| Menovitý prúd | viď údaje pre objednávku |
| Poistky | viď údaje pre objednávku |
| Kategória použitia | -- |
| Oneskorenie reakcie ton | 50 ms ... 100 s |
| Oneskorenie uvoľnenia toff | 200 ms ... 100 s |
| Monitorovanie napätia | |
| Nastaviteľná prahová hodnota podpätia | 160...207 V |
|---|---|
| Nastaviteľná prahová hodnota prepätia | 240...275 |
| Rozlíšenie nastavenia | 1 V |
| Vybavovacia doba tan | ≤ 500 ms |
| Hysterézia | 2...10 % |
| Rozsah zobrazenia | 20...300 V |
| Neistota merania | ±1 % |
| Monitorovanie zaťaženia výstupu prepínacieho modulu | |
| Merací transformátor prúdu | STW3 |
|---|---|
| Rozsah merania In TRMS | STW3: 0...150 A |
| Hodnota reakcie detekcie skratu | STW3: 150 A |
| Spínacie obvody | |
| Spínacie prvky | 1 x relé s 1 prepínacím kontaktom (11-12-14) |
|---|---|
| Pracovný režim | N/C alebo N/O |
| Spínacie prvky | 1 x relé s 3 spínacími kontaktmi (21-34-34-44) |
| Pracovný režim | N/C alebo N/O |
| Digitálne vstupy | |
| Počet | 4 |
|---|---|
| Galvanické oddelenia |  Áno |
| Pracovný režim (rozsah napätia) | AC/DC 0...2 V (nízka úroveň) AC/DC 10...30 V (vysoká úroveň) |
| Zobrazenie, pamäť | |
| Zobrazenie | podsvietený grafický LC displej |
|---|---|
| Alarmová LED | prívod 1 / prívod 2 / alarm / com |
| Pamäť poruchy | 500 záznamov |
| Dátový záznamník | 500 záznamov na kanál |
| Konfiguračný záznamník | 300 záznamov |
| Záznamník testov | 100 záznamov |
| Servisný záznamník | 100 záznamov |
| Komunikačné rozhranie | |
| Rozhranie/protokol | RS485/BMS |
|---|---|
| Prenosová rýchlosť | 9,6 kbit/s |
| Dĺžka pripojovacieho vodiča | ≤ 1 200 m |
| Doporučený typ vodiča | J-Y(St)Y 2×2×0,8, tienený, jedna strana pripojená k PE |
| Ukončovací odpor | 120 Ω (0,25 W) |
| Rozsah adries | 2...90 |
| Všeobecná údaje | |
| Typ pripojenia | šraubové svorky (výkonové obvody) násuvný konektor so šraubovými svorkami (ostatné) |
|---|---|
| Pracovná teplota okolia | -25...55 °C |
| Pracovný režim | nepretržitá prevádzka |
| Montáž | v akejkoľvek pozícii |
| Stupeň krytia | IP 40 |
| Samozhášavosť | UL94V-0 |
| Rozmery | 234 × 263 × 73,5 mm |
| Hmotnosť | cca. 3 700 g |
