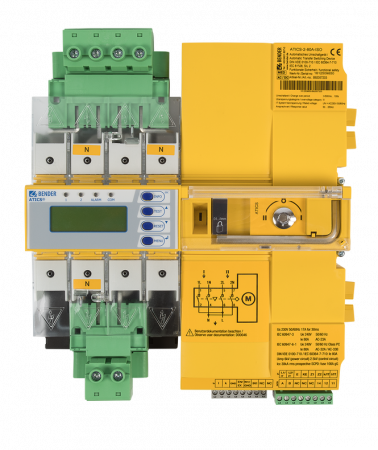

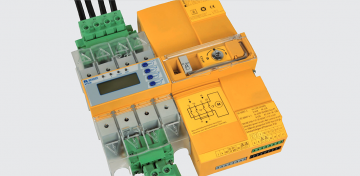

ATICS-2-ISO - Prepínací modul jednofázového napájania
Kompletný systém na dvojpólové prepínanie dvoch napájacích zdrojov so vstavaným sledovačom izolačného stavu a generátorom testovacieho prúdu pre lokalizáciu poruchy vhodné na zabezpečenie spoľahlivého napájania zdravotníckych priestorov, ktoré sa predtým nazývali miestnosti na lekárske účely.
Automatický prepínací a monitorovací modul so vstavaným monitorovaním zdravotníckych izolovaných sústav a generátorom testovacieho prúdu pre lokalizáciu porúch izolácie.
Dopyt na produktPorovnať

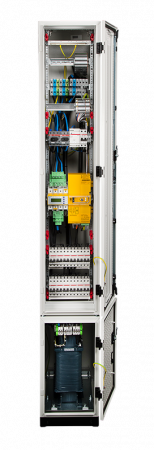

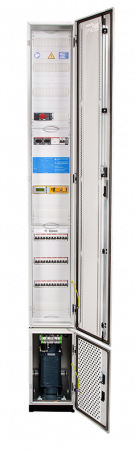

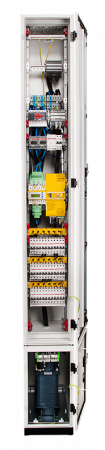

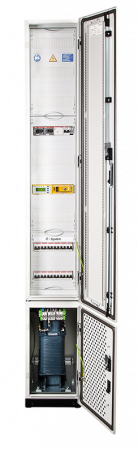

Varianty k produktu ATICS-2-ISO - Prepínací modul jednofázového napájania (6)
kompletní monitorování, testování a BMS přenost dat; historie
dodávka včetně 1 ks měřicího transformátoru proudu STW2 a STW3
typ AC/DC MED dle ČSN EN 61557-8 Ed.3, STN EN 61557-8 Ed.3
klasifikace funkční bezpečnosti SIL2 dle ČSN EN 61508, STN EN 61508
kompletní monitorování, testování a BMS přenost dat; historie
dodávka včetně 1 ks měřicího transformátoru proudu STW2 a STW3
typ AC/DC MED dle ČSN EN 61557-8 Ed.3, STN EN 61557-8 Ed.3
klasifikace funkční bezpečnosti SIL2 dle ČSN EN 61508, STN EN 61508
kompletní monitorování, testování a BMS přenost dat; historie
dodávka včetně 1 ks měřicího transformátoru proudu STW2 a STW3
typ AC/DC MED dle ČSN EN 61557-8 Ed.3, STN EN 61557-8 Ed.3
klasifikace funkční bezpečnosti SIL2 dle ČSN EN 61508, STN EN 61508
kompletní monitorování, testování a BMS přenost dat; historie
dodávka včetně 1 ks měřicího transformátoru proudu STW2 a STW3
typ AC/DC MED dle ČSN EN 61557-8 Ed.3, STN EN 61557-8 Ed.3
klasifikace funkční bezpečnosti SIL2 dle ČSN EN 61508, STN EN 61508
kompletní monitorování, testování a BMS přenost dat; historie
dodávka včetně 1 ks měřicího transformátoru proudu STW2 a STW3

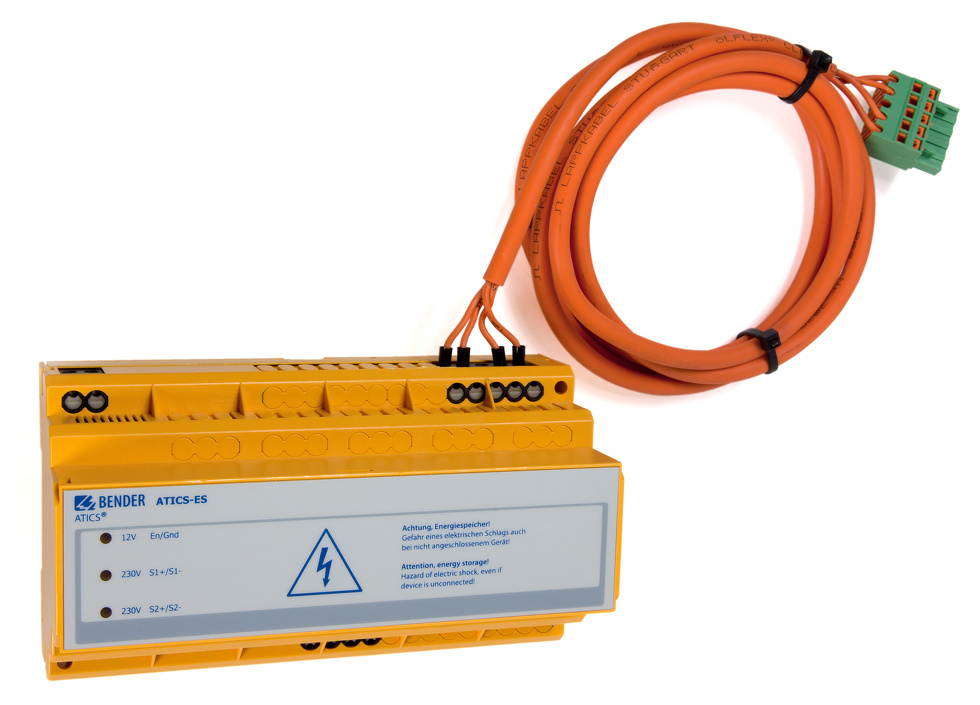

možnost připojení nouzového zdroje ATICS-ES
typ AC/DC MED dle ČSN EN 61557-8 Ed.3, STN EN 61557-8 Ed.3
klasifikace funkční bezpečnosti SIL2 dle ČSN EN 61508, STN EN 61508
kompletní monitorování, testování a BMS přenost dat; historie
dodávka včetně 1 ks měřicího transformátoru proudu STW2 a STW3
možnost připojení nouzového zdroje ATICS-ES
typ AC/DC MED dle ČSN EN 61557-8 Ed.3, STN EN 61557-8 Ed.3
klasifikace funkční bezpečnosti SIL2 dle ČSN EN 61508, STN EN 61508
Voliteľné príslušenstvo k ATICS-2-ISO - Prepínací modul jednofázového napájania
Zjistit více
Popis produktu

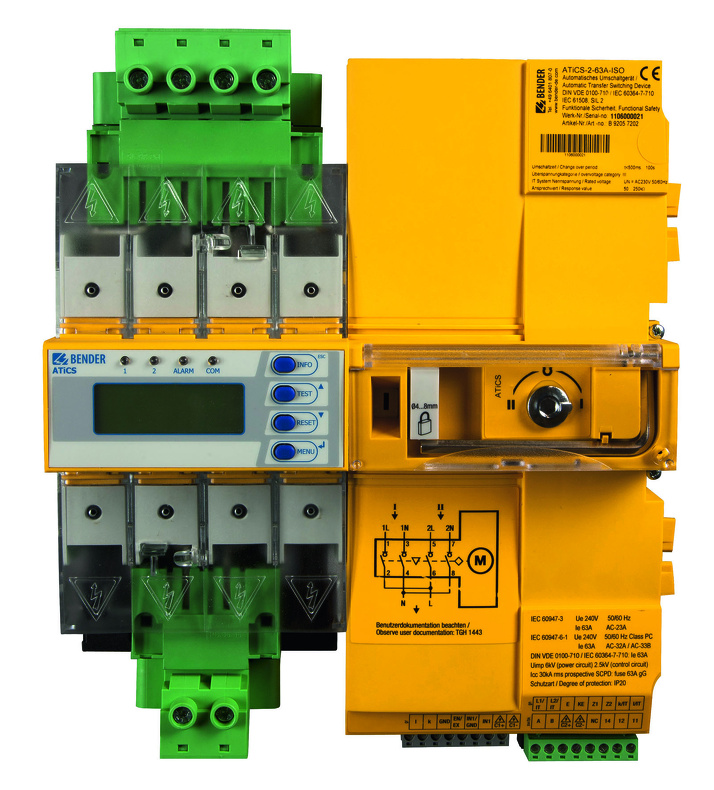

Prepínací a monitorovací modul
- Kompaktné zariadenie na zaistenie prepínania medzi prívodmi s vysokou prevádzkovou a funkčnou bezpečnosťou podľa STN EN 61508 (SIL 2)
- Automatické alebo manuálne prepnutie
- Menovitý pracovný prúd Ie podľa DIN-VDE 0100-710
63 A (ATICS-2-63A-ISO) a 80 A (ATICS-2-80A-ISO) - Celková doba prepnutia podľa ČSN 33 2000-7-710 a STN 33 2000-7-710 menej ako 500 ms
- Meranie napätia na obidvoch prívodoch 1 a 2 v rozsahu 20...300 V
- Meranie frekvencie na obidvoch prívodoch v rozsahu 40...70 Hz
- Nastaviteľná hodnota reakcie podpätia a prepätia
- Nastaviteľné časové parametre doba reakcie a doba uvoľnenia
- Meranie celkového zaťaženia výstupu prepínacieho modulu pomocou externého meracieho transformátora STW3 (súčasť dodávky)
Monitorovanie zdravotníckej izolovanej sústavy
- Vstavaný sledovač izolačného stavu typu AC/DC MED podľa STN EN 61557-8
- Nastaviteľná hodnota reakcie na monitorovanej izolácie 50…500 kΩ
- Monitorovanie zaťaženia a teploty ochranného oddeľovacieho transformátora
- Nastaviteľná hodnota reakcie zaťažovacieho prúdu
- Monitorovanie teploty pomocou PTC termistorov alebo bimetalových termočlánkov
- Monitorovanie pripojenia PE vodiča
Generátor testovacieho prúdu pre lokalizáciu poruchy izolácie
- Vstavaný generátor testovacieho prúdu (pomocou systému EDS151... / EDS441... / EDS461... / EDS491...)
Všeobecné údaje
- Malé rozmery a jednoduchá montáž zariadenia
- História udalostí pre alarmové hlásenia, testy, zmeny konfigurácie a servisné záznamy
- Programovateľný výstupný kontakt s nastaviteľným pracovným režimom
- Programovateľný digitálny výstup
- Vlastný test zariadenia so signalizáciou ALARM
- Multifunkčný grafický LC displej
- Rozhranie RS485 s protokolom BMS
- Ochrana nastavení heslom
Rozšírené informácie
Popis a použitie
Monitorovací a prepínací modul ATICS je vybavený funkciou automatického/manuálneho prepínania medzi hlavným a bezpečnostným alebo medzi bezpečnostným a doplňujúcim bezpečnostným napájaním. Prepínací modul je zároveň vybavený funkciou monitorovania izolačného stavu IT siete spolu s generátorom testovacieho prúdu na lokalizáciu poruchy izolácie. Integráciou týchto systémov do jedného prístroja vzniká kompaktné zariadenie, ktoré šetrí predovšetkým miesto v skrini rozvádzača, minimalizuje množstvo prepojovacej kabeláže a redukuje pravdepodobnosť poruchy. Na dosiahnutie vysokej spoľahlivosti a funkčnosti, bol prepínací a monitorovací modul ATICS vyvinutý a skonštruovaný na základe bezpečnostnej kategórie SIL2 (STN EN 61508).

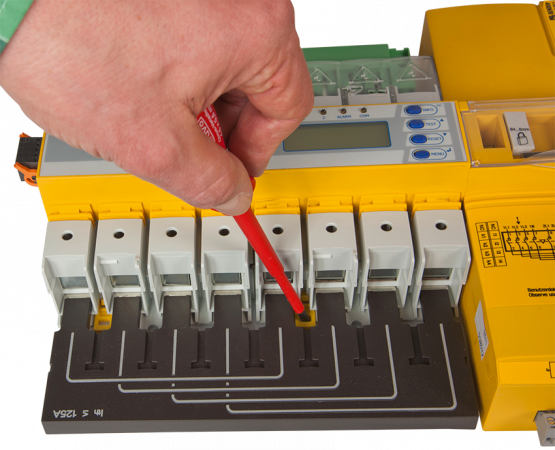

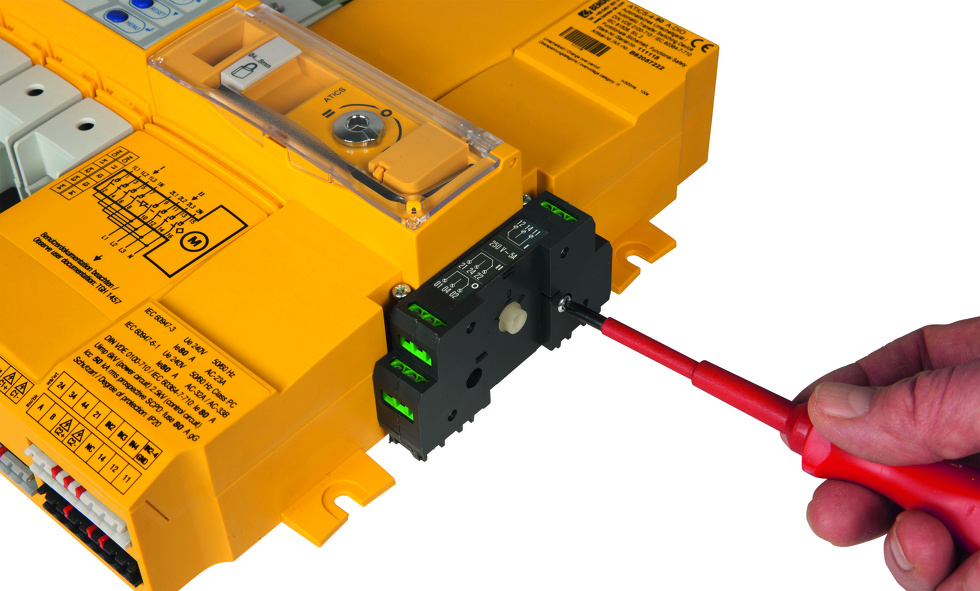

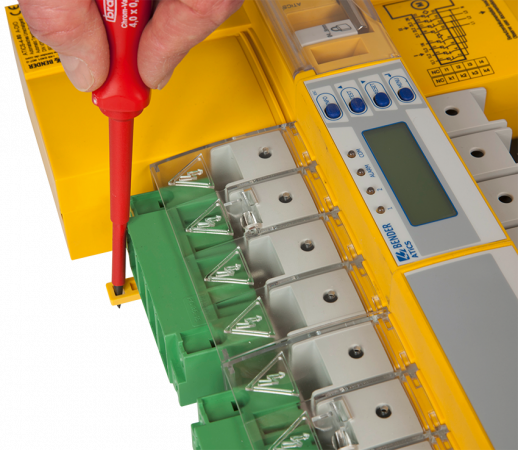

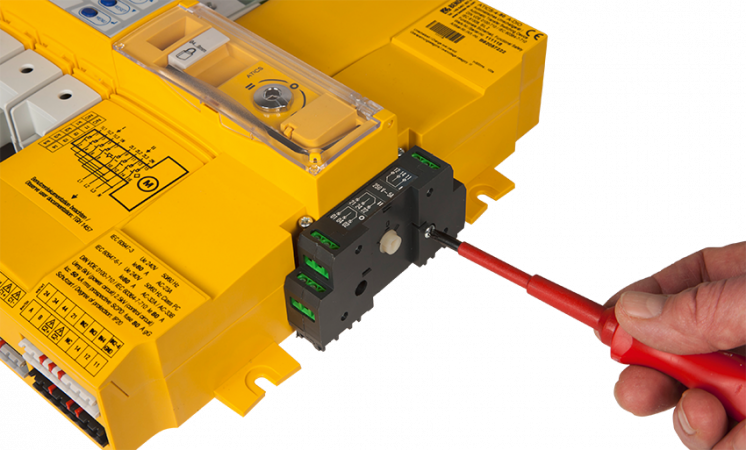

Všetky vodiče a konektory v kombinácii s bypass modulom ATICS-BP umožňujú vykonávať skúšky, servis alebo výmenu zariadení bez prerušenia napájania zdravotníckych priestorov. ATICS podstatne zvyšuje bezpečnostnú úroveň hlavne na jednotkách intenzívnej starostlivosti a operačných sáloch.
Prepínacia funkcia
- Automatické prepnutie na záložný zdroj v prípade poklesu napätia pod nastavenú prahovú hodnotu alebo straty napätia na hlavnom napájaní

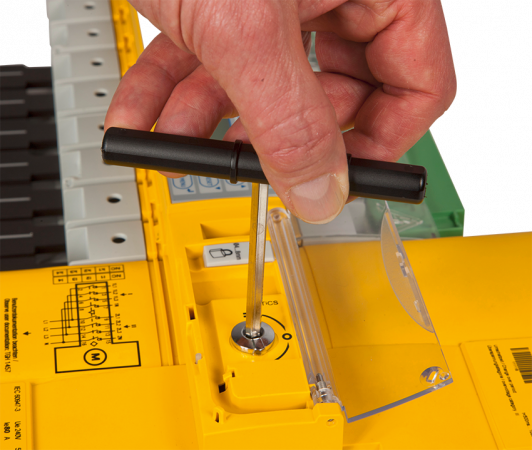

- Možnosť manuálneho prepnutia
- Monitorovanie podpätia a prepätia na prívode 1/2 (vstupy) a vývodu 3 (výstup)
- Automatické prepnutie na hlavný prívod v prípade obnovenia napätia
- Trvalé monitorovanie ovládania prístrojov a automatických procesov (cievky, riadiace kontakty, pripojenie)
- Monitorovanie základných pripojení ako sú prúdové transformátory, teplotné senzory, ...
- Monitorovanie skratu na výstupe prepínacieho modulu
Monitorovanie izolačného stavu IT siete
- Monitorovanie izolačného stavu
- Monitorovanie zaťaženia a teploty ochranného oddeľovacieho transformátora
- Vstavaný generátor testovacieho prúdu na lokalizáciu poruchy izolácie pomocou lokalizačnej jednotky EDS151 (viď príslušenstvo)
Signalizácia, alarmové hlásenia
- Jednoduché textové hlásenia na všetky základné stavové, poruchové a alarmové hlásenia pomocou grafického displeja a ich prenos na externé kontrolné a signalizačné panely CP907 / MK2430 alebo multifunkčné panely TM800
- Automatické zobrazenie hlásení pre predpísané testy a servisné intervaly
- História udalostí pre alarmové hlásenia, testy, zmeny konfigurácie a servisné záznamy
- Pripojenia a prenos dát na kontrolné a signalizačné panely pomocou zbernice RS485 s protokolom BMS
Normy
- DIN VDE 0100-710
- DIN VDE 0100-718
- IEC 60367-7-710
- IEC 61557-8
- IEC 61508-1(SIL2)
- EN 61508-1(SIL2)
- EN 61557-8
- STN EN 61557-8
- STN 33 2000-7-710
- STN 332140
- TNI 332140
- STN EN 61508-1
- STN EN 61508-2
- STN EN 61508-3
- STN EN IEC 60947-6-1
Rozmery
 |
Technické parametre
| Izolácia podľa IEC 60664-1 | |
| Menovité izolačné napätie | AC 250 V |
|---|---|
| Menovité rázové skúšobné napätie | 2,21 kV (základná izolácia) 3,54 kV (ochranné oddelenie) |
| Parametre napájania | |
| Menovité napätie siete Us | AC 230 V |
|---|---|
| Rozsah pracovného napätia Us | 0,85...1,15 x Us |
| Menovitá frekvencia | 50...60 Hz |
| Vlastná spotreba | viď údaje pre objednávku |
| Prepínacie prvky/výkonové obvody | |
| Prepínacie prvky | automatická prepínacia jednotka |
|---|---|
| Menovité napätie siete Ue | AC 230 V |
| Rozsah pracovného napätia Ue | 0,85...1,15 x Ue |
| Menovitá frekvencia | 48...62 Hz |
| Menovitý prúd | viď údaje pre objednanie |
| Poistky | viz údaje pre objednanie |
| Kategória použitia | AC-31A / AC-33B |
| Oneskorenie reakcie ton | 50 ms ... 100 s |
| Oneskorenie uvoľnenia toff | 200 ms ... 100 s |
| Monitorovanie napätia | |
| Nastaviteľná prahová hodnota podpätia | 160...207 V |
|---|---|
| Nastaviteľná prahová hodnota prepätia | 240...275 V |
| Vybavovacia doba tan | ≤ 500 ms |
| Rozlíšenie nastavenia | 1 V |
| Hysterézia | 2...10 % |
| Rozsah zobrazenia | 20...300 V |
| Neistota merania | ±1 % |
| Monitorovanie zaťaženia výstupu prepínacieho modulu | |
| Merací transformátor prúdu | STW3 |
|---|---|
| Rozsah merania In TRMS | STW3: 0...150 A |
| Hodnota reakcie detekcie skratu | STW3: 150 A |
| Monitorovanie izolácie (IT sieť) | |
| Hodnota reakcie Ran | 50...500 kΩ |
|---|---|
| Merací rozsah | 10 kΩ...1 MΩ |
| Presnosť | ±10 % |
| Doba odozvy tan pri RF=0,5×Ran | ≤ 5 s |
| Hysterézia | 25 % |
| Meracie napätie Um | ±12 V |
| Merací prúd Im (pri RF=0 Ω) | ≤ 50 μA |
| Vnútorný DC odpor Ri | ≥ 240 kΩ |
| Vnútorná impedancia Zi | ≥ 200 kΩ |
| Prípustné externé jednosmerné napätie Ufg | ≤ DC 300 V |
| Monitorovanie prúdu (IT sieť) | |
| Hodnota reakcie, nastaviteľná | 5...50 A |
|---|---|
| Presnosť | ±5 % |
| Hysterézia | 4 % |
| Monitorovanie teploty (IT sieť) | |
| Hodnota odozvy | 4,0 kΩ |
|---|---|
| Hodnota uvoľnenia | 1,6 kΩ |
| PTC termistory podľa DIN 44081 | max. 6 v sérii |
| Spínacie obvody | |
| Spínacie prvky | 1 x relé s 1 prepínacím kontaktom |
|---|---|
| Pracovný režim | N/C alebo N/O |
| Digitálne vstupy | |
| Počet | 1 |
|---|---|
| Galvanické oddelenie |  Áno |
| Pracovný režim (rozsah napätia) | AC/DC 0...2 V (nízka úroveň) AC/DC 10...30 V (vysoká úroveň) |
| Zobrazenie, pamäť | |
| Zobrazenie | podsvietený grafický LC displej |
|---|---|
| Alarmová LED | prívod 1 / prívod 2 / alarm / com |
| Pamäť poruchy | 500 záznamov |
| Dátový záznamník | 500 záznamov na kanál |
| Konfiguračný záznamník | 300 záznamov |
| Záznamník testov | 100 záznamov |
| Servisný záznamník | 100 záznamov |
| Komunikačné rozhranie | |
| Rozhranie/protokol | RS485/BMS |
|---|---|
| Prenosová rýchlosť | 9,6 kbit/s |
| Dĺžka pripojovacieho vodiča | ≤ 1200 m |
| Doporučený typ vodiča | J-Y(ST)Y 2×2×0,8, tienený, jedna strana pripojená k PE |
| Ukončovací odpor | 120 Ω (0,25 W) |
| Rozsah adries | 2...90 |
| Všeobecné údaje | |
| Typ pripojenia | šraubové svorky (výkonové obvody) násuvný konektor so šraubovými svorkami (ostatné) |
|---|---|
| Pracovná teplota okolia | -25...55 °C |
| Pracovný režim | trvalá prevádzka |
| Montáž | v akejkoľvek pozícii |
| Stupeň krytia | IP 40 |
| Samozhášavosť | UL94V-0 |
| Rozmery | 234 × 263 × 73,5 mm |
| Hmotnosť | cca. 3 700 g |
