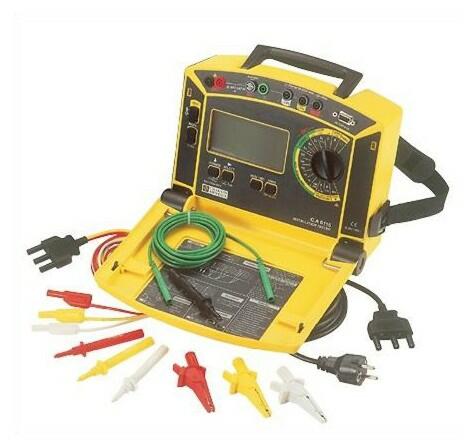

C.A 6115 - Prístroj na testovanie elektrických inštalácií
Multifunkčný tester elektrických inštalácií v praktickom kufríkovom prevedení
Multifunkčný tester elektrických inštalácií v praktickom kufríkovom prevedení.
Dostupnosť: Predaj ukončený
Dopyt na produktPorovnať
Bc. Ivana Pallová
Technicko-obchodná specialistka testovacích a meracích prístrojov FLUKE, CHAUVIN ARNOUX, METRIX, MULTIMETRIX, AMPROBE, BEHA, MEGABRAS, HIKMICRO a ostatné.
Popis produktu
- Meranie izolačného odporu do 600 MΩ, skúšobné napätie 100, 250, 500 V
- Meranie prúdových chráničov 10, 30, 100, 300, 500 mA, VAR 6 mA ... 1A
- Meranie nabiehajúcim a impulzným prúdom, s vybavením a bez vybavenia chrániča, neselektívne a selektívne
- Zobrazuje se dotykové napätie Uf, vybavovací prúd Ia, doba vybavenia Ta, odpor uzemnenia Ra, impedancia smyčky Zs a skratový prúd Ik
- Meranie uzemnenia
- Meranie celkovéh oodporu uzemnej sústavy
- Meranie uzemnenia pomocou kliešťového prístroja
- Meranie impedancie smyčky
- Meranie impedancie smyčky L-PE a vnútorného odporu siete L-N
- Meranie impedancie s vybavením a bez vybavenia chrániča
- Meranie skratového prúdu, menovitého napätia, odporu uzemnenia
- Meranie malých odporov, test prepojenia
- Kompenzácia vlastného odporu meracích prívodov do 5 Ω
- Meranie sledu fáz
- Meranie napätia, prúdu, frekvencie
Rozšírené informácie
Údaje pro objednávku (objednací číslo) | |
| C.A 6115P01.1454.13 | |
| (dodávka včetně malé přenosné brašny pro příslušenství, měřicího kabelu se zástrčkou, měřicího kabelu třípramenného, 3 ks krokosvorek, 3 ks měřicích hrotů, uzemňovacího kabelu a návodu) | |
| C.A 6115TP01.1454.23 | |
| (dodávka viz C.A 6115 + přenosná brašna na přístroj + souprava pro měření zemních odporů) | |
| Uživatelský SWP01.1019.02 | |
| (dodávka včetně propojovacího kabelu a redukce) | |
| Souprava pro měření zemních odporůP01.1019.03 | |
| (dodávka obsahuje 30m kabel na cívce a sondu) | |
| TermotiskárnaP01.1029.01 | |
| (dodávka včetně propojovacího kabelu) | |
| Přenosná brašna na přístroj a příslušenstvíP01.2980.31 | |
| Klešťový převodník C 103P01.1203.03 | |
| Klešťový převodník MN 21P01.1204.18 | |
| Izolační odpor | |
| |
| Jm. zkušební napětí: | 100, 250, 500 V |
| Měřicí rozsah: | 5 kΩ...300 MΩ |
| Rozlišení: | 1 kΩ...1 MΩ |
| Přesnost: | ±(6 % z č. h. + 1 dig.) |
| Jmenovitý proud: | >1 mA |
| Analýza proudových chráničů | |
| |
| Jmenovitý vybavovací proud | |
| Konstantní: | 10, 30, 100, 300, 500 mA |
| Variabiliní: | 6...1000 mA |
| Možnost nastavení: | 1/2×IN, 2×IN, 5×IN, 150, 250 mA |
| Doba vybavení | |
| Režim narůstajícího IN: | 7...200 ms |
| Režim konstantního IN: | 7...500 ms |
| Bez vybavení chrániče: | 7...1000 ms |
| Dotykové napětí (bez sondy) | |
| Měřicí rozsah: | 1,5...9,9 V |
| Rozlišení: | 0,1 V |
| Přesnost: | 0...15 % z č. h. + 2 dig. |
| Dotykové napětí (se sondou) | |
| Měřicí rozsah: | 4...70 V |
| Rozlišení: | 1 V |
| Přesnost: | 2 % z č. h. + 1 dig. |
| Jmenovité napětí: | síťové 95...145, 175...300, 330...440 V |
| Měření uzemnění | |
| |
| Měřicí rozsah: | 0,15...9999 Ω |
| Rozlišení: | 0,01...10 Ω |
| Přesnost: | ±(10% z č. h. + 2 dig.) |
| Zkušební proud: | 1500, 650, 80, 10 mA |
| Měření impedance smyčky | |
| |
| Impedance smyčky/sítě | |
| Měřicí rozsah: | 0,080...199,9 Ω |
| Rozlišení: | 0,001...0,1 Ω |
| Přesnost: | ±(5 % z č. h. + 3dig.) nad 0,5 Ω |
| Poruchové napětí (UF = IK × RA) | |
| Měřicí rozsah: | 0...200 V |
| Rozlišení: | 1 V |
| Zkratový proud: | 0,1...30 000 A |
| Jmenovité napětí: | síťové 95...145, 175...300, 330...440 V |
| Měření napětí a kmitočtu | |
| Měřicí rozsah: | 0...500 V |
| Rozlišení: | 1 V |
| Přesnost: | ±(1 % z č. h. + 1dig.) |
| Pracovní kmitočet: | 15,3...999 Hz; 420 Hz |
| Rozlišení: | 0,1...1 Hz |
| Přesnost: | 0,01 % + 1dig. |
| Měření proudu (kleště C 103, MN 21) | |
| Měřicí rozsah: | 0,004...300 A |
| Rozlišení: | 1 mA...1 A |
| Přesnost: | ±(2 % z č. h. + 1dig.) |
| Indikace fáze a sledu fází | |
| Jmenovité napětí: | 20...440 V |
| Jmenovitý kmitočet: | 15,3...420 Hz |
| Měření malých odporů, test propojení | |
| Měřicí rozsah: | 0,16...1999 Ω |
| Rozlišení: | 0,01...1 Ω |
| Přesnost: | ±(5% z č. h. + 4dig.) |
| Měřicí proud: | >200 mA |
| Kompenzace vlastního odporu měř. přístrojů | |
| Kontrola ochranného vodiče | |
| Kontrola přerušení ochranného vodiče a přítomnosti napětí na ochranném vodiči | |
| Všeobecná charakteristika | |
| Zobrazení: | 3,5 místný LCD displej, možnost podsvětlení |
| Vnitřní paměť: | 800 měření, protokol A4 |
| Rozhraní: | RS 232 |
| Kompenzace přívodních kabelů do 5 Ω | |
| Definování mezí u každé funkce | |
| Napájení: | NiMh akumulátor 7,2V s vestavěným nabíječem |
| Rozměry: | 295×230×108 (d × š × v) |
| Hmotnost: | cca 2 kg |
| Pracovní teplota: | -10...50 °C |
| Bezpečnost: | ČSN EN 61010-1.300 V, kat. III |
| Zk. napětí: | 4kV |
| Krytí: | IP 40 |
