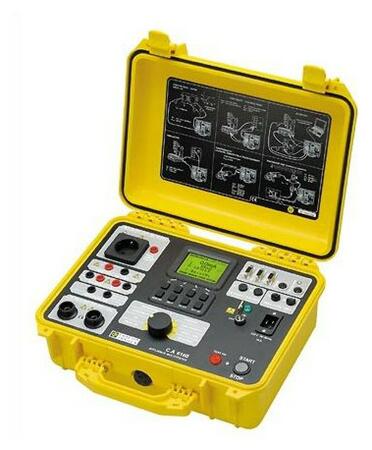

C.A 6160 - revízny prístroj
Tester elektrických častí strojných zariadení
Nahradené produktmi
Popis produktu
- Univerzálny multitester na revíziu elektrických zariadení podľa: IEC 60204-1, IEC 60335-1, IEC 60439-1, IEC 60598-1, IEC 60745, IEC 60755, IEC 60950, IEC 61010-1, IEC 61029, IEC 61558-1, EN 60065, VDE 701 T1, VDE 702 T1
- Test priloženým napätím 100...5 000 V, nastaviteľný medzný prúd
- Test priloženým napätím 100...5 000 V, s programovateľným napätím v čase
- Test prierazného napätia (prepaľovací test), 100...5 000 V, 500 VA
- Meranie malých odporov prúdom 100 a 200 mA DC, 10 a 25 A AC štvorvodičovou metódou
- Kontrola ochranného obvodu (meranie úbytku napätia na ochrannom vodiči prúdom 10 A)
- Meranie izolačného odporu napätím 250, 500 a 1 000 V DC
- Meranie unikajúceho, náhradného unikajúceho a dotykového prúdu
- Skúška ochrany pred zbytkovým napätím (meranie doby vybitia)
- Funkčný test spotrebiča (meranie činného a zdanlivého výkonu, napätia, prúdu, frekvencie a cos φ)
- Vnútorná pamäť umožňuje uložiť až 1 600 meraní
- PC software pre prenos dát z pamäti, vytváranie revíznych dokumentov, programovanie až 50 meracích krokov atď.
Technické parametre
Parametry
Skúška priloženým napätím | Ano |
---|---|
Skúška priloženým napätím | 100 V … 5 kV |
Skúška postupne narastajúcim U | Ano |
Test prierazného napätia | Ano |
Izolačný odpor test. napätie | 1000 V |
Izolačný odpor | 1 kΩ … 1 TΩ |
Odpor ochranného vodiča | Ano |
Odpor ochranného vodiča | 1 mΩ … 10 Ω |
Testovací prúd | 25 A |
Meranie úbytku napätia | Ano |
Doba vybitia | Ano |
Časovač | Ano |
Meranie unikajúcich prúdov | Ano |
Funkčná skúška | Ano |
Test prúdových chráničov | Ne |
Meranie impedancie slučky | Ne |
Pamäť | Ano |
Rozhranie | Ano |
Typ rozhrania | RS 232 |
Elektrická bezpečnosť CAT | 3 |
Stupeň krytia IP | 50 |
Hmotnosť | 13,5 kg |
Rozmery | 410 x 175 x 370 mm |
