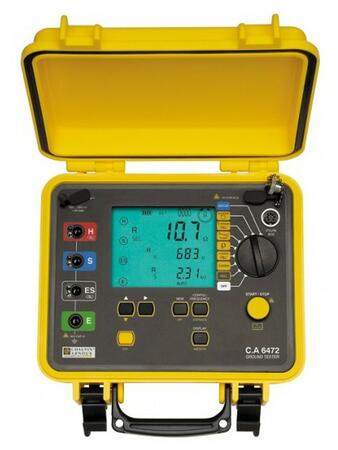

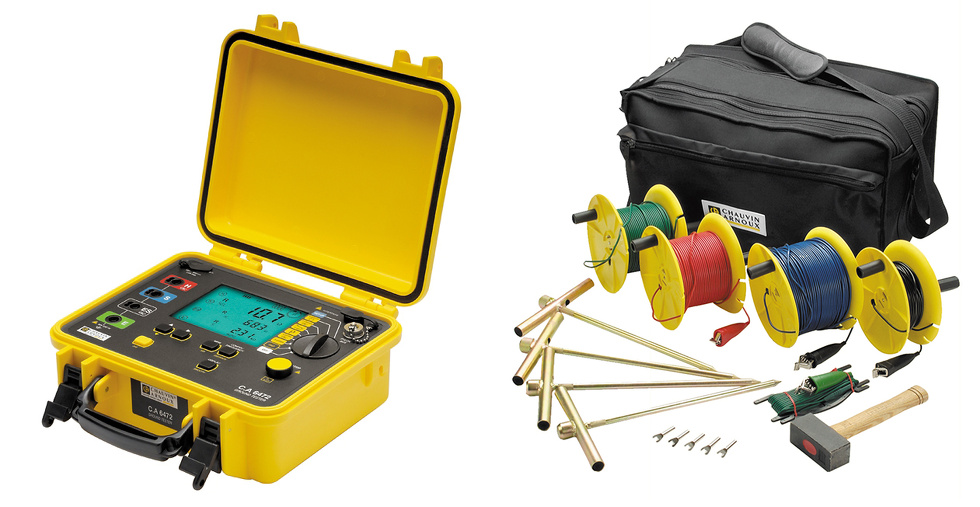

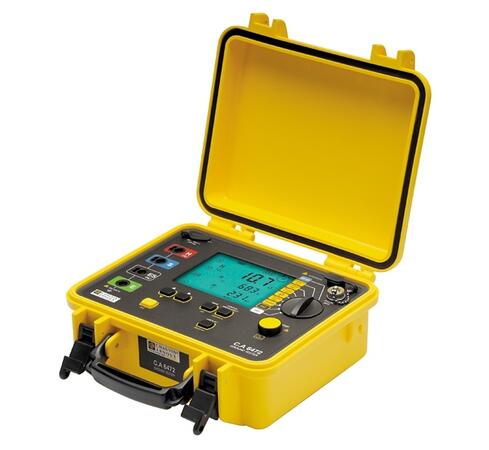

C.A 6472 - Merač uzemnenia

Popis produktu

Merač zemných odporov C.A 6472 je robustný a vysoko odolný, spoľahlivý a ľahko použiteľný prístroj z najvyššieho radu meračov uzemnenia firmy Chauvin Arnoux.

Umožňuje jednoduché a bezpečné testovanie zemných odporov s automatickou voľbou rozsahov. Ponúka automatickú aj manuálnu voľbu meracej frekvencie od 41 do 5 078 Hz a automatický výpočet rezistivity pomocou Wennerovej aj  Schlumbergerovej metódy.

Prístroj ponúka meranie kliešťovými metódami a to ako selektívnou metódou, tak aj metódou dvoch klieští. V spojení s doplnkom C.A 6474 umožňuje unikátne meranie uzemnenia stĺpov vysokého a veľmi vysokého napätia aj s pripojeným vrcholovým lanom.

Výsledky je možné ukladať do integrovaneje pamäte a prenášať do PC cez opticky oddelené USV. Integrovaný akumulátoj napája prístroj veľmi dlhú dobu a uľahčuje vykonávanie testov kdekoľvek potrebujete

Hlavné parametre

• Vhodné aj na meranie za prítomnosti parazitných napätí, tellurických prúdov a veľkých prechodových odporov sónd
• Automatická kontrola výsledku pomocou LED (indikácia prekročenia meracieho rozsahu, chybného pólovania sónd a rušenia)

1. Meranie zemných odporov 3P od 0,01 do 99,9 kΩ

• Rozlíšenie 10 mΩ až 100 Ω v závislosti na rozsahu
• Testovacie napätie 16 alebo 32V
• Automatická aj manuálna voľba meracej frekvencie 41 až 5 078 Hz v 91 krokoch (zobrazenie frekvencie rušivého signálu)
• Merací prúd až 200 mA
• Základná presnosť ± (2% + 1 digit)

2. Meranie zemných odporov 4P od 0,001 do 99,99 kΩ

• Rozlíšenie 1 mΩ až 10 Ω v závislosti na rozsahu
• Testovacie napätie 16 alebo 32V
• Automatická aj manuálna voľba meracej frekvencie 41 až 5 078 Hz v 91 krokoch (zobrazenie frekvencie rušivého signálu)
• Merací prúd až 200 mA
• Základná presnosť ± (2% + 1 digit)

3. Meranie rezistivity pôdy Wennerovou aj Schlumbergerovou 4P metódou

• Testovacie napätie 16 alebo 32V
• Automatická aj manuálna voľba meracej frekvencie 41 až 128 Hz v 22 krokoch (zobrazenie frekvencie rušivého signálu)

4. Meranie externého napätia

• Meranie 0,1 až 65,0 V_AC/DC pro DC a 15 - 440 Hz
• Základná presnosť ± (2% + 1 digit)

5. Meranie prepojenia s možnosťou výberu 2P alebo 4P metódy

• 2P od 0,01 do 99,9 kΩ
• 4P od 0,001 do 99,9 kΩ
• Základná presnosť ± (2% + 2 digity)
• Testovací prúd > 200 mA

6. Meranie selektívne 4P metódou 1 kliešte

• selektívne meranie zemi 4P bez rozpojenia uzemnenia
• výrazne šetrí čas potrebný na prípravu merania

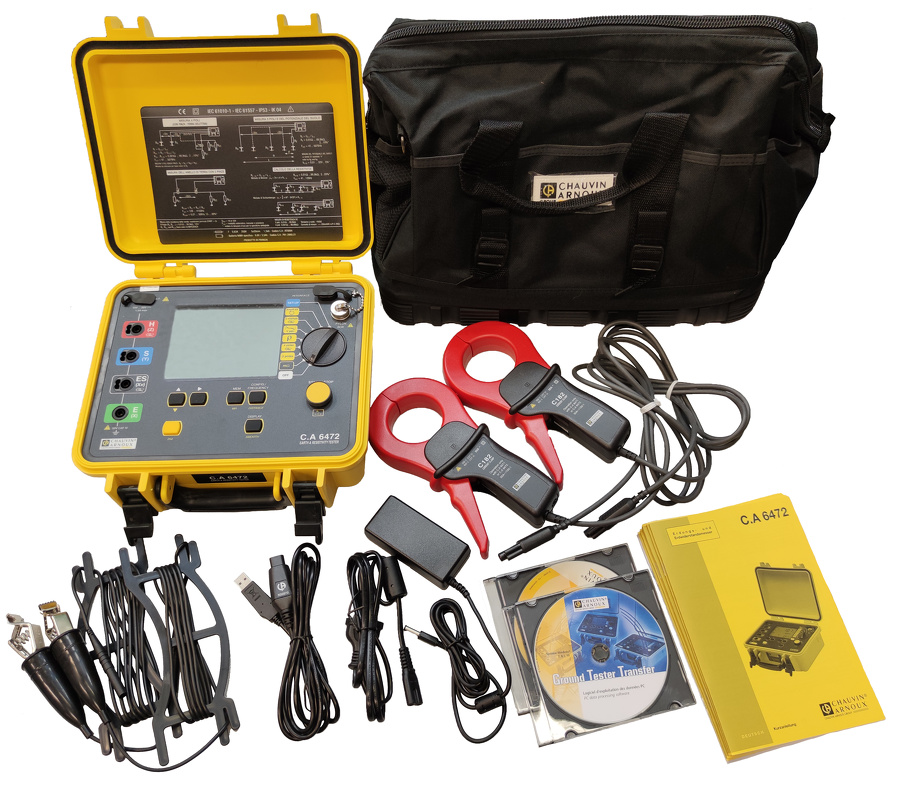

• k dispozícii veľké kliešte C182 a kliešte do stiesnených priestorov MN82

7. Meranie metódou 2 klieští

• meranie bez rozpojenia uzemnenia
• výrazne šetrí čas potrebný na prípravu merania
• meranie od 0,01 do 500 Ω
• rozlíšenie 0,01 až 1 Ω
• Automatická meracia frekvencia 1367 Hz (alebo manuálne  1367, 1611, 1758 Hz)
• k dispozícii veľké kliešte C182 a kliešte do stiesnených priestorov MN82

8. Meranie zemného potenciálu

• Meranie 0,01 mV až 65,00 V_AC/DC pre DC a 15 - 440 Hz
• Základná presnosť ± (5% + 1 digit)
• Meranie závislosti potenciálu na vzdialenosti

9. Meranie uzemnenia stĺpov vysokého napätia

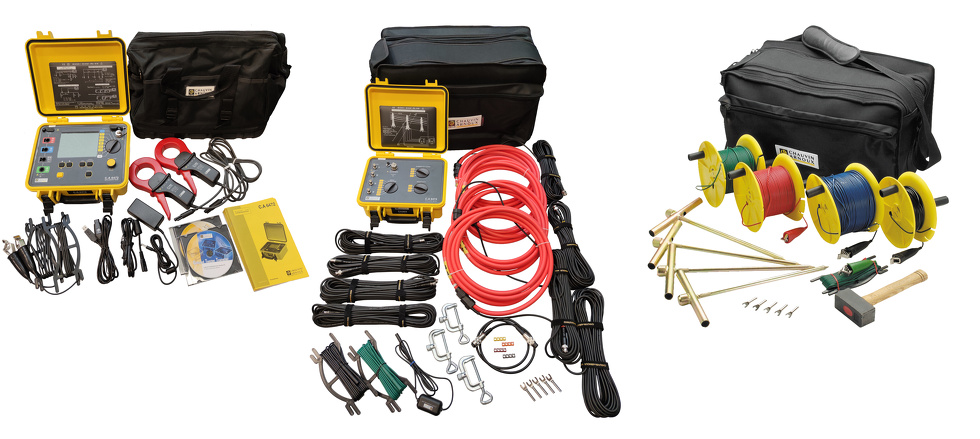

• !! IBA s doplnkom C.A 6474 !!
• Selektívne meranie stĺpov vysokého a veľmi vysokého napätia
• Ako prúdové prevodníky sú použité rogovského cievky AmpFlex s dĺžkou 5 alebo 8 m
• Súčasne meria na 4 kanáloch a vďaka tomu nie je potrebné odpájať vrcholové laná čo je nebezpečné a časovo aj finančne náročné
• Možnosť nastavenia 3 stupňov citlivosti a niekoľkonásobné ovinutie pružného prevodníka okolo jednej nohy
• Frekvenčné rozmietanie 41 až 5 078 Hz v 91 krokoch umožňuje vykonať meranie charakteristiky impedanice. Vďaka tomu je možné študovať chovanie inštalácie pri údele blesku.

Komunikácia a ukladanie dát

• Pamäť na ukladanie nameraných dát
• Opticky oddelené USB rozhranie na prenos dát do PC a ovládanie prístroja
• SW umožňuje nastavenie prístroja a jeho ovládanie

Ďalšie funkcie a parametre

• Veľký a prehľadný 3-riadkový LCD displej s podsvietením
• Napájanie z NiMH akumulátora (kapacita na cca 1 500 meraní podľa typu)
• Indikácia nízkeho stavu batérie
• Krytie IP53
• Rozmery 270 x 250 x 127 mm
• Hmotnosť 3,2 kg
• Bezpečnostná kategória CAT IV (50 V_ef max)
• Záruka 2 roky (na hlavný prístroj)

Služby ponúkané k nami dodaným prístrojom

• Konzultácie vhodnosti jednotlivých typov s odporúčaním
• Poradenstvo so softwarom prístroja (ak je súčasťou dodávky)
• Predajná aj popredajná podpora

• Zaistenie záručného aj pozáručného servisu
• Zaistenie pravidelných kalibrácií

SOFTWARE PRE PRÍSTROJ

	Software GTT Ground Tester Transfer pre Windows ODKAZ (v sekcii support)
	Software DataView Pre podporu nás kontaktujte
