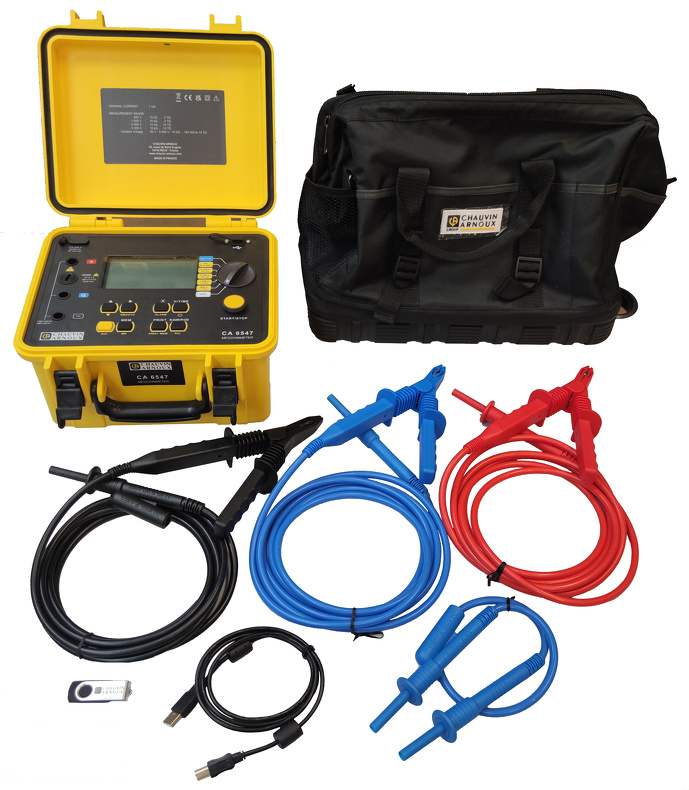

C.A 6547 - Merač izolačných odporov
Digitálny tester izolačných odporov 5kV
Merač izolácie do 10 TΩ
Test. napätie 500, 1000, 2500 a 5000 V
Nastaviteľné test. napätie 40 - 5100 V
Výpočet PI, DAR, DD
Meranie napätia, kapacity, unikajúce prúdy
Alarmy, vyhladenie, komunikácia, pamäť
Test. napätie 500, 1000, 2500 a 5000 V
Nastaviteľné test. napätie 40 - 5100 V
Výpočet PI, DAR, DD
Meranie napätia, kapacity, unikajúce prúdy
Alarmy, vyhladenie, komunikácia, pamäť
1 999 EUR
Cena 2 398,80 EUR s DPH
Dostupnosť: Na ceste
Zvoľte variantu (1)
Ing. Jan Kančo
Vedúci predajnej skupiny meracie a testovacie prístroje FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, KPS, MICSIG a ostatné.
Voliteľné príslušenstvo k C.A 6547 - Merač izolačných odporov

Softvér
Software DataViewPre prístroje:
C.A 833x, C.A 843x, C.A 8220, C.A 8230, PEL10x, C.A 6470N, C.A 647x, C.A 6292, C.A 6543, C.A 6547, C.A 6549, C.A 655x, C.A 652x, C.A 653x, C.A 625x, F407, F607, C.A 1110, C.A 101xx, C.A 1246, C.A 182x, všetky jednoduché záznamníky rady SIMPLE LOGGER 2, C.A 6417, C.A 611x, DTR8510
C.A 833x, C.A 843x, C.A 8220, C.A 8230, PEL10x, C.A 6470N, C.A 647x, C.A 6292, C.A 6543, C.A 6547, C.A 6549, C.A 655x, C.A 652x, C.A 653x, C.A 625x, F407, F607, C.A 1110, C.A 101xx, C.A 1246, C.A 182x, všetky jednoduché záznamníky rady SIMPLE LOGGER 2, C.A 6417, C.A 611x, DTR8510
Popis produktu

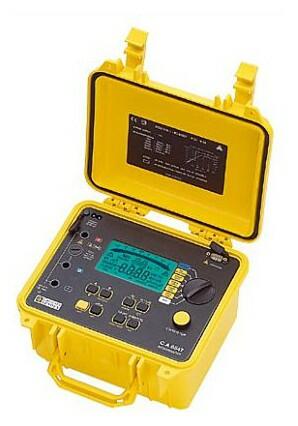

Merač izolačných odporov variabilným napätím 40 až 5100 V v robustnom prevedení C.A 6547 s pamäťou a komunikáciou
Merač izolačných odporov C.A 6547 je robustný a vysoko odolný, spoľahlivý a ľahko použiteľný prístroj. Vďaka variabilnému testovaciemu napätiu od 40 do 5100V je ideálny na riešenia mnohých problémov pri uvádzaní zariadenia do prevádzky a na preventívne údržbárske aplikácie. Ponúka automatické kvalitatívne funkcie ako je výpočet indexu polarizácie (PI) a dielekrickej absorbcie (DAR) alebo meranie dielektrickej absorbcie viacvrstvých dielektrik (DD). Integrovaný akumulátor napja prístroj po veľmi dlhú dobu a uľahčuje vykonávanie testov kdekoľvek potrebujete. Vnútorná pamäť a komunikácia umožňuje dodatočné spracovanie výsledkov na PC.Hlavné parametre

- Meranie izolačných odporov od 0,01 MΩ do 10 TΩ
- Pevné testovacie napätia 500, 1 000, 2500 a 5 000 V
- Nastaviteľné variabilné testovacie napätie od 40 do 5 100 V
- Meranie napätia od 1 do 5100 V
- Meranie kapacity od 0,001 do 49,99 F
- Meranie unikajúceho prúdu 0,000 nA do 3000 μA
- Výpočet indexu polarizácie a dielektrickej absorbcie (PI a DAR)
- Výpočet indexu dielektrickej absorbcie (DD)
- Detekcia externého napätia pred meraním
- Časová závislosť izolačného odporu R(t) (nastaviteľný interval ukladania)
- Možnosť merania aj pri malých externých rušivých napätiach
- Funkcia vyhladenia SMOOTH pre stabilný výsledok pri rušení
- Funkcia programovateľného akustického a optického ALARMU a časovača
- Automatické vybitie odporu po meraní so zobrazením hodnoty zvyškového napätia
Komunikácia a ukladanie dát

- Pamäť pre ukladanie nameraných dát
- USB rozhranie na prenos dát do PC, ovládanie prístroja
- SW umožňuje nastavenie prístroja a tiež obmedziť či zablokovať niektorú polohu pre skúšobné napätie (z dôvodu nechcenej manipulácie)
- Megohmmeter Transfer® v českom jazyku pre stiahnutie, tlač a export nameranýc dát do tabulkových procesorov (napr MS Excel). Taktiež umožňuje komunikáciu s prístrojom v reálnom čase.
- Software DataView® v českom jazyku (voliteľné príslušenstvo) umožňuje vyššiu analýzu nameraných dát. Databázové spracovanie ponúka evidenicu miest meraní, technikov vykonávajúcich merania, zákazníkov. Umožňuje vkladanie externých dát z ďalších aplikácií (napr. MS Word, Excel, ...), poznámky, obrázky a iné
Ďalšie funkcie a parametre
- Veľký a prehľadný LCD displej s podsvietením a bargrafom
- 3 vysokonapäťové bezpečnostné zdierky
- Krytie IP53
- Napájanie NiMH akumulátor so vstavanou nabíjačkou
- Rozmery 270 x 250 x 180 mm
- Hmotnosť 4,3 kg
- Bezpečnostná kategória CAT III / 600 V
- Záruka 2 roky (na hlavný prístroj)
Služby ponúkané k nami dodaným prístrojom

- Konzultácia vhodnosti jednotlivých typov s doporučením
- Poradenstvo so softwarom prístroja (pokiaľ je súčasťou dodávky)
- Predajná aj popredajná podpora

- Zaistenie záručného aj pozáručného servisu
- Zaistenie pravidelných kalibrácií
SOFTWARE PRE PRÍSTROJ
![]() |
|
Technické parametre
Parametry
Typ | Digitální |
---|---|
Bargraf | |
Skúšobné napätie Usk | 50 V 100 V 250 V 500 V 1000 V 2500 V 5000 V |
Zobrazenie sk. hodnoty Usk | |
Meranie izol. odporu | 30 kΩ … 10 TΩ |
Nastaviteľné Usk | 40 V … 5,1 kV |
Rozsah merania U AC | 0,1 V … 2,5 kV |
Rozsah merania U DC | 0,1 V … 5,1 kV |
Zvodové prúdy | |
Index polarizácie PI | |
Koef. diel. absorpcie DAR | |
Koef. vybíjania dielektrika DD | |
Kapacita | |
Teplota | |
Odpor | |
Test prepojenia (200 mA) | |
Zobrazenie priebehu R(t) | |
Vyhladenie | |
Automatické vybitie | |
ALARM | |
Časovač | |
Podsvietený displej | |
Dobíjacie batérie | |
Pamäť | |
Rozhranie | |
Stupeň krytia IP | 53 |
Ex konštrukcia | |
Poznámka | Možnosť merania s prítomnosťou externého napätia. |
