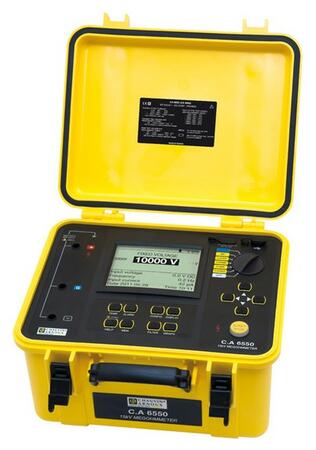

C.A 6550 - Merač izolačných odporov

Digitálny tester izolačných odporov 15kV

Merač izolácie do 25 TΩ
Test. napätia 500, 1000, 2500, 5000 a 10 kV, Nastaviteľné 40 - 10 000 V
Výpočet PI, DAR, DD
Prepočet na ref. teplotu, krokový test, pozvoľný nárast
Alarmy, vyhladenie, komunikácia, pamäť
Meranie napätia, kapacity, unikajúce prúdy
Cena 5 583 EUR
6 867,09 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (1)
ChatDopyt na produkt
PorovnáníPorovnať
Bc. Ivana Pallová
Bc. Ivana Pallová
Technicko-obchodná specialistka testovacích a meracích prístrojov FLUKE, CHAUVIN ARNOUX, METRIX, MULTIMETRIX, AMPROBE, BEHA, MEGABRAS, HIKMICRO a ostatné.

Varianty k produktu C.A 6550 - Merač izolačných odporov (1)

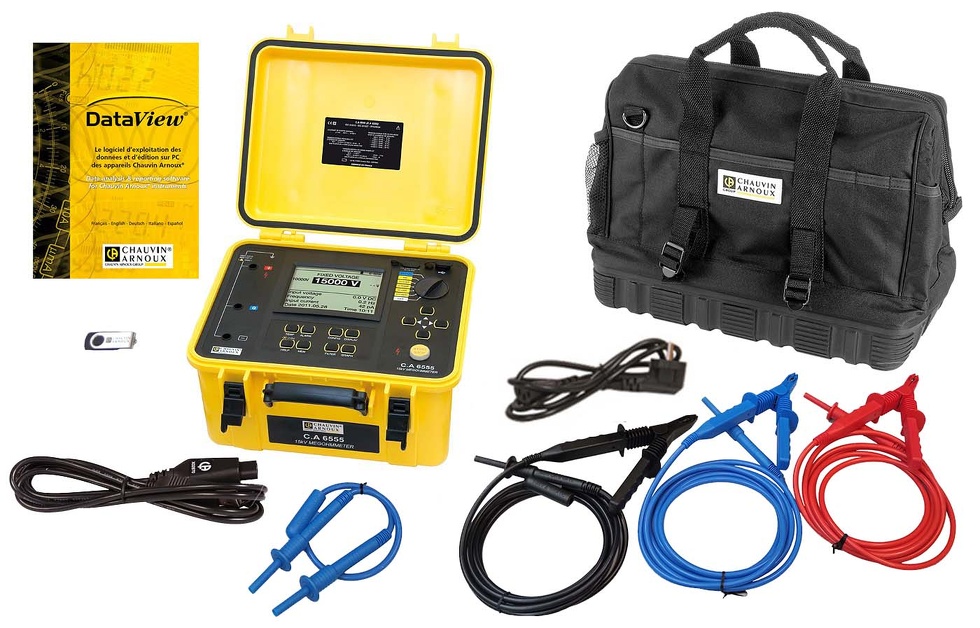

C.A 6550, C.A 6555 - Digitálny merač izolačného odporu s príslušenstvom 02021
Tester izolačného odporu
C.A 6550
Tester izolácie C.A 6550, 3 ks meracie vodiče 3 m, ochranný vodič 0,5 m, software DataView, USB kábel, prenosná kapsa, napájací vodič a návod k obsluhe v českom jazyku
OBJ: P01.1397.15
EAN: 3663653008747
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
5 583 EUR/ks
6 867,09 EUR s DPH
Porovnání
+-
Košík

Voliteľné príslušenstvo k C.A 6550 - Merač izolačných odporov

Príslušenstvo P01.1020.95 - DataView Software
Softvér
Software DataView
Pre prístroje:
C.A 833x, C.A 843x, C.A 8220, C.A 8230, PEL10x, C.A 6470N, C.A 647x, C.A 6292, C.A 6543, C.A 6547, C.A 6549, C.A 655x, C.A 652x, C.A 653x, C.A 625x, F407, F607, C.A 1110, C.A 101xx, C.A 1246, C.A 182x, všetky jednoduché záznamníky rady SIMPLE LOGGER 2, C.A 6417, C.A 611x, DTR8510
OBJ: P01.1020.95
EAN: 3760171418734
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
689 EUR/ks
847,47 EUR s DPH
Porovnání
+-
Košík

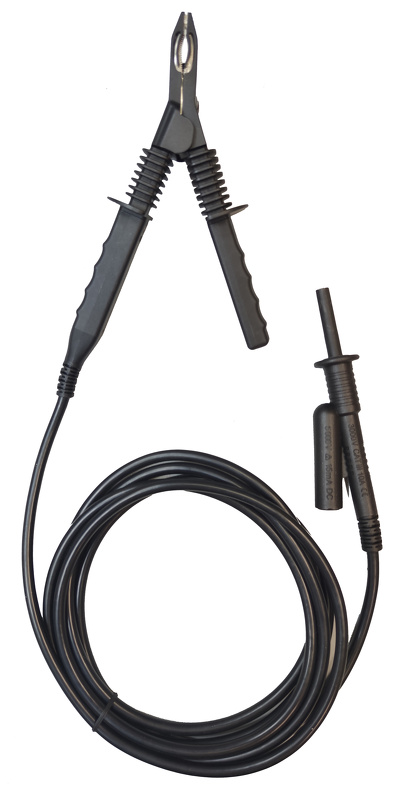

Príslušenstvo P01.2955.13, P01.2955.14, P01.2955.15 - VN kábel čierná
Príslušenstvo pre C.A 655x
VN testovací kabel 8 m, 15 kV, černá
OBJ: P01.2955.24
EAN: 3663653008174
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
286 EUR/ks
351,78 EUR s DPH
Porovnání
+-
Košík

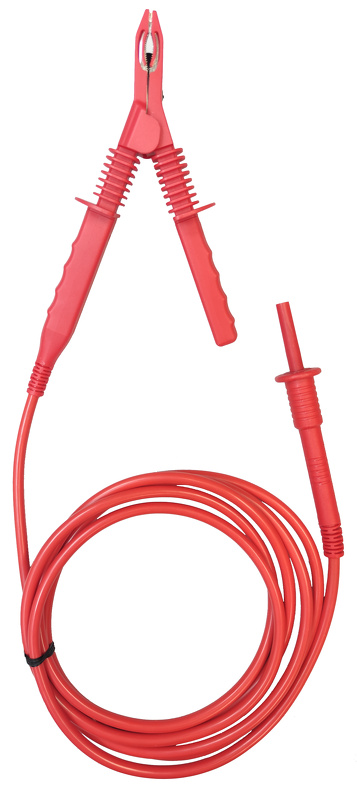

Príslušenstvo P01.2955.10, P01.2955.11, P01.2955.12 - VN kábel červená
Príslušenstvo pre C.A 655x
VN testovací kabel 8 m, 15 kV, červená
OBJ: P01.2955.18
EAN: 3663653008150
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
220 EUR/ks
270,60 EUR s DPH
Porovnání
+-
Košík

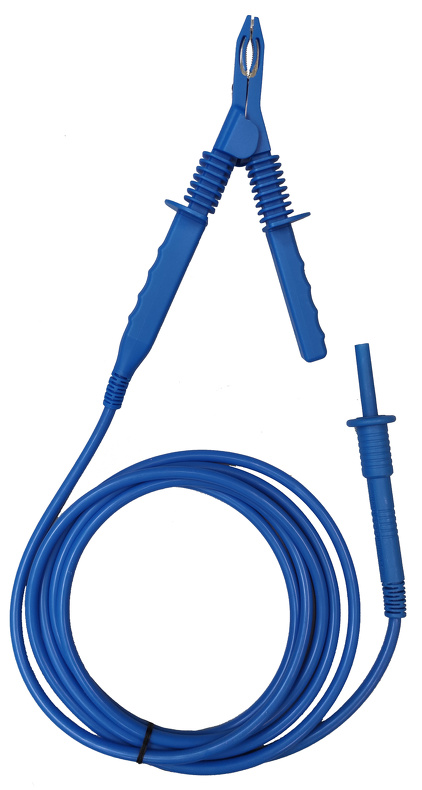

Príslušenstvo P01.2955.06, P01.2955.07, P01.2955.08 - VN kábel modrá
Príslušenstvo pre C.A 655x
VN testovací kabel 8 m, 15 kV, modrá
OBJ: P01.2955.21
EAN: 3663653008167
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
220 EUR/ks
270,60 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.2955.13, P01.2955.14, P01.2955.15 - VN kábel čierná
Príslušenstvo pre C.A 655x
VN testovací kabel 15 m, 15 kV, černá
OBJ: P01.2955.25
EAN: 3663653008204
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
382 EUR/ks
469,86 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.2955.10, P01.2955.11, P01.2955.12 - VN kábel červená
Príslušenstvo pre C.A 655x
VN testovací kabel 15 m, 15 kV, červená
OBJ: P01.2955.19
EAN: 3663653008181
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
306 EUR/ks
376,38 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.2955.06, P01.2955.07, P01.2955.08 - VN kábel modrá
Príslušenstvo pre C.A 655x
VN testovací kabel 15 m, 15 kV, modrá
OBJ: P01.2955.22
EAN: 3663653008198
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
306 EUR/ks
376,38 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.2955.13, P01.2955.14, P01.2955.15 - VN kábel čierná
Príslušenstvo pre C.A 655x
VN testovací kabel 3 m, 15 kV, černá
OBJ: P01.2955.23
EAN: 3663653008143
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
161 EUR/ks
198,03 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.2955.10, P01.2955.11, P01.2955.12 - VN kábel červená
Príslušenstvo pre C.A 655x
VN testovací kabel 3 m, 15 kV, červená
OBJ: P01.2955.17
EAN: 3663653008129
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
161 EUR/ks
198,03 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.2955.06, P01.2955.07, P01.2955.08 - VN kábel modrá
Príslušenstvo pre C.A 655x
VN testovací kabel 3 m, 15 kV, modrá
OBJ: P01.2955.20
EAN: 3663653008136
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
161 EUR/ks
198,03 EUR s DPH
Porovnání
+-
Košík

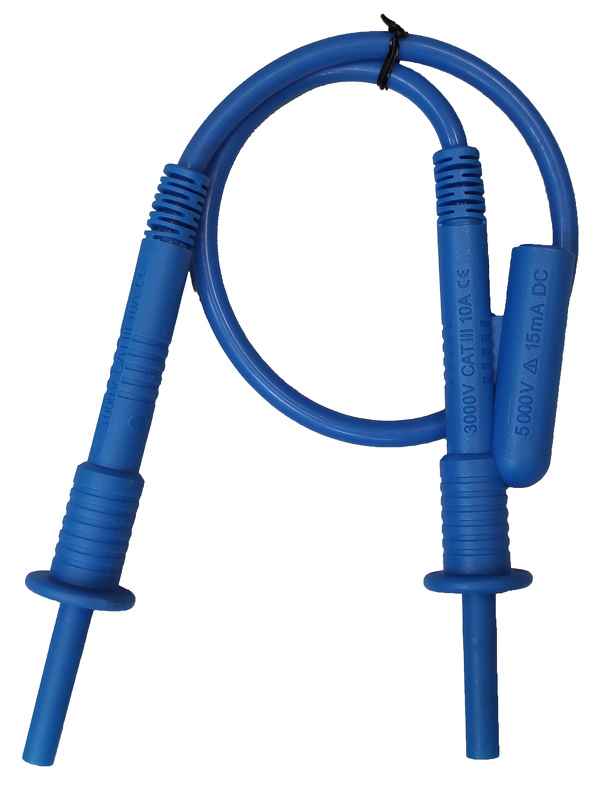

Príslušenstvo P01.2955.16 - VN kábel modrá
Príslušenstvo pre C.A 655x
VN Nástrčný vodič 0,5 m, 15 kV, modrá
OBJ: P01.2955.26
EAN: 3663653008211
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
108 EUR/ks
132,84 EUR s DPH
Porovnání
+-
Košík

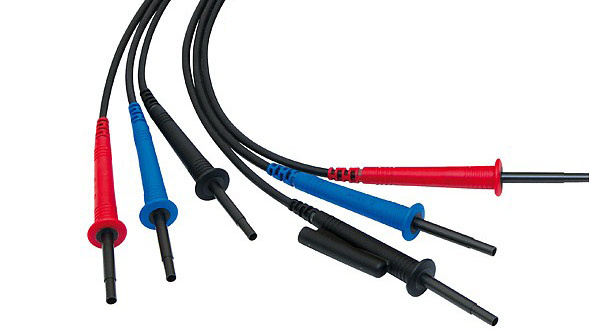

Príslušenstvo P01.2954.65 - VN kábel čierna, červená, modrá
Príslušenstvo pre C.A 655x
VN testovací kabely 3m sada
OBJ: P01.2954.65
EAN: 3663653003582
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
379 EUR/ks
466,17 EUR s DPH
Porovnání
+-
Košík
Sada krokosvoriek Sada krokosvoriek
Sada krokosvoriek
Sada krokosvoriek

CAT IV, 1000 V, 15 A, čierna a červená
Pripojenie vodičov 4 mm


Zjistit více
OBJ: P01.2954.57Z
EAN: 3760171416488
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
33 EUR/ks
40,59 EUR s DPH
Porovnání
+-
Košík
Sada meracích hrotov Sada meracích hrotov
Sada meracích hrotov
Sada meracích hrotov
1 sada hrotů červená a černá
Zjistit více
OBJ: P01.2954.58Z
EAN: 3760171416495
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
14,20 EUR/ks
17,47 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Merač izolačných odporov variabilným napätím 40 až 10 000 V v robustnom prevedení C.A 6550 s grafickým displejom, pamäťou a komunikáciou

Merač izolačných odporov C.A 6550 je robustný a vysoko odolný, spoľahlivý a ľahko použiteľný prístroj. Vďaka variabilnému testovaciemu napätiu od 40 do 10 000V je ideálny na riešenie mnohých problémov pri uvádzaní zariadenia do prevádzky a pre preventívne údržbárske aplikácie. Ponúka automatické kvalitatívne funkcie ako je výpočet indexu polarizácie (PI) a dielektrickej absorbcie (DAR alebo meranie dielektrickej absorbcie viacvrstvých dielektrik (DD). Integrovaný akumulátor napája prístroj po veľmi dlhú dobu a uľahčuje vykonávanie testov kdekoľvek potrebujete.Je vybavený grafickou obrazovkou, vnútornou pamäťou a komunikáciou umožňujúcou dodatočné spracovanie v PC.

Hlavné parametre

Ikona - Čip 40x40
  • Meranie izolačných odporov od 0,01 MΩ do 25 TΩ
  • Pevné testovacie napätia 500, 1 000, 2 500, 5 000 a 10 000 V
  • Nastaviteľné variabilné testovacie napätie 40 do 10 000 V
  • Meranie napätia od 1 do 4 000 V
  • Meranie kapacity od 0,001 do 49,99 μF
  • Meranie unikajúceho prúdu 0,000 nA do 8 mA
  • Výpočet indexu polarizácie a dielektrickej absorbcie (PI a DAR)
  • Výpočet indexu dielektrickej absorbcie (DD)
  • Detekcia externého napätia pred meraním
  • Meranie v niekoľkých režimoch
    - TEST BEZ OBMEDZENIA: prepaľovací test (Burning)
    - TEST s OBMEDZENÍM: obmedzenie prúdom (I-limit), zmenou prúdu (Early-break) alebo dĺžkou trvania testu (Timer)
  • Zobrazenie časových závislostí priamo na displeji R(t) + u(t), i(t), i(u)
    (typické využitie funkcií- meranie prepäťových ochrán, nelineárnych odporov so zobrazením voltampérovej charakteristiky, ...)
  • Možnosť merania aj pri malých externých rušivých napätiach
  • Funkcia vyhladenia SMOOTH pre stabilný výsledok pri rušení. K dispozícii 3 integrované filtre a 3 nastaviteľné časové konštanty
  • Funkcia postupnej zmeny testovacieho napätia:
    - RAMPA: nastaviteľná počiatočná a konečná hodnota skúšobného napätia a doba trvania
    - KROKOVÁ ZMENA: 10 krokov, pre každý krok nastaviteľná hodnota skúšobného napätia a doba trvania
  • Funkcia prepočtu hodnoty izolácie na referenčnú teplotu (externý prístroj)
  • Funkcia programovateľného akustického a optického ALARMU a časovača
  • Automatické vybitie obvodu po meraní so zobrazením hodnoty zvyškového napätia

Komunikácia a ukladanie dát

Ikona - SD 40x40
  • Pamäť na ukladanie nameraných dát
  • Možnosť uloženia až 256 relácií
  • Možnosť uloženia až 80 000 samostatných meraní s časovou pečiatkou
Ikona - USB 40x40
  • Obojsmerné opticky oddelené rozhranie USB na prenos dát do PC, ovládanie prístroja a priama tlač
  • SW umožňuje nastavenie prístroja a spracovanie nameraných dát

Ďalšie funkcie a parametre

  • Veľký a prehľadný grafický displej s podsvietením a bargrafom
  • 3 vysokonapäťové bezpečnostné zdierky
  • Krytie IP54
  • Napájanie NiMH akumulátor so vstavanou nabíjačkou
  • Rozmery 340 x 300 x 200 mm
  • Hmotnosť 6,2 kg
  • Bezpečnostná kategória CAT IV / 1000 V
  • Záruka 2 roky (na hlavný prístroj)

Služby ponúkané k nami dodaným prístrojom

Ikona - Prezentácia 40x40
  • Konzultácia vhodnosti jednotlivých typov s doporučením
  • Poradenstvo so softwarom prístroja (pokiaľ je súčasťou dodávky)
  • Predajná aj popredajná podpora
Ikona - Diplom 40x40
  • Zaistenie záručného aj pozáručného servisu
  • Zaistenie pravidelných kalibrácií

SOFTWARE PRE PRÍSTROJ

Ikona - Windows 40x40

Ikona - Windows 40x40
  • Software DataView
  • Pre podporu nás kontaktujte


Technické parametre

Parametry

TypDigitální
Bargrafano Ano
Skúšobné napätie Usk10000 V
Zobrazenie sk. hodnoty Uskano Ano
Meranie izol. odporu10 kΩ … 25 TΩ
Nastaviteľné Usk40 V … 10 kV
Rozsah merania U AC0 V … 2,5 kV
Rozsah merania U DC0 V … 4 kV
Zvodové prúdyano Ano
Index polarizácie PIano Ano
Koef. diel. absorpcie DARano Ano
Koef. vybíjania dielektrika DDano Ano
Kapacitaano Ano
Teplotaano Ano
Odporano Ano
Test prepojenia (200 mA)be Ne
Zobrazenie priebehu R(t)ano Ano
Vyhladenieano Ano
Automatické vybitieano Ano
ALARMano Ano
Časovačano Ano
Podsvietený displejano Ano
Dobíjacie batérieano Ano
Pamäťano Ano
Rozhranieano Ano
Stupeň krytia IP65
Ex konštrukciabe Ne
