C.A 8331 - Trojfázový analyzátor elektrických sietí

Prístroj na rýchle a efektívne meranie, monitorovanie a diagnostiku elektrických sietí pracujúci v 4 pracovných režimoch.

Přístroj na rýchle a efektívne meranie, monitorovanie a diagnostiku elektrických sietí so 4 pracovnými režimami, intuitívnym ovládaním a spracovaním nameraných dát. USBpamäť SD, přrenos dát do PC v reálnom čase
od 2 210 EUR
Cena od 2 652 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (3)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Kančo
Ing. Jan Kančo
Vedúci predajnej skupiny meracie a testovacie prístroje FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, KPS, MICSIG a ostatné.

Varianty k produktu C.A 8331 - Trojfázový analyzátor elektrických sietí (3)

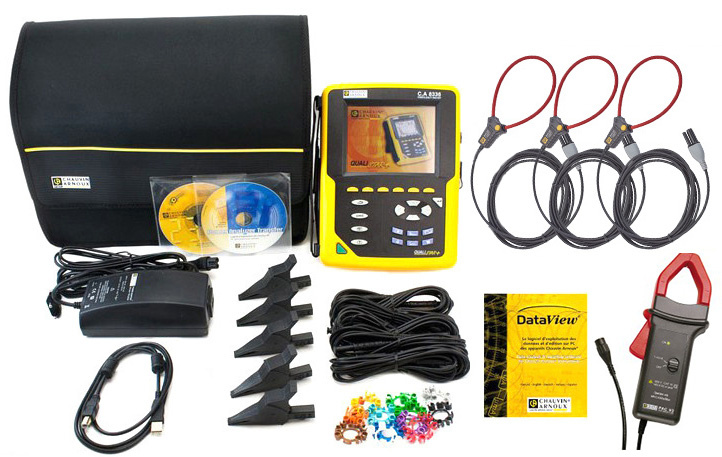

C.A 8331 + MA194/350 + PAC93 + DataView - Trojfázový analyzátor elektrických sietí s príslušenstvom
Analyzátor siete trojfázový
C.A 8331 + MA194/350 + PAC93 + DataView

Obsah dodávky je rovnaký ako u prístroja C.A 8331
Navyše dostanete
- prevodníky MA194/350 3 ks
- prevodník PAC93 1 ks

- software DataView


Akcia platí iba do vypredania skladových zásob.
Akcia
OBJ: P01.2999.G026
Záruka: 36 m.
Skladom v GHV
skladom 3 ks
4 095 EUR
2 679 EUR/ks
3 214,80 EUR s DPH
Porovnání
+-
Košík

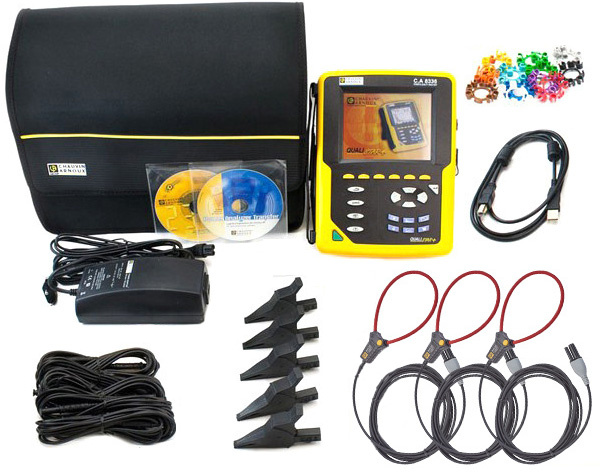

C.A 8331 + MA194/350 - Trojfázový analyzátor elektrických sietí s príslušenstvom
Analyzátor siete trojfázový
C.A 8331 + MA194/350

Obsah dodávky je rovnaký ako u prístroja C.A 8331
Navyše dostanete
- prevodníky MA194/350 3 ks


Akcia platí iba do vypredania skladových zásob.
Akcia
OBJ: P01.2999.G025
Záruka: 36 m.
Skladom v GHV
skladom 4 ks
2 957 EUR
2 399 EUR/ks
2 878,80 EUR s DPH
Porovnání
+-
Košík

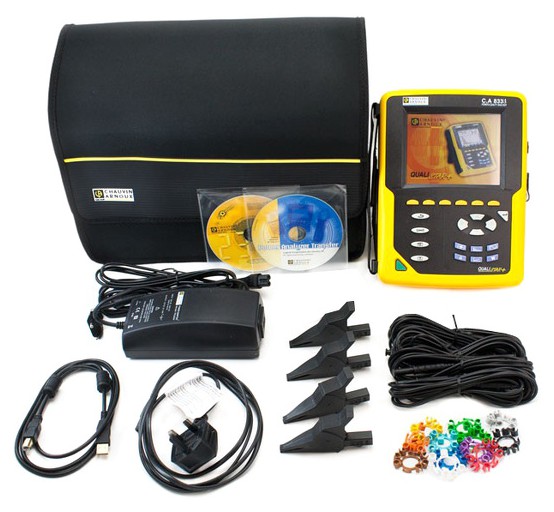

C.A 8331 - Trojfázový analyzátor elektrických sietí s príslušenstvom
Analyzátor siete trojfázový
C.A 8331
Analyzátor siete C.A 8331
bez kliešťových prevodníkov,
4 ks predlžovacie vodiče s banánikmi,
4 ks krokosvorka,
sada farebných krúžkov, ochranný film na LCD, užívateľský SW PAT, USB kábel, SD karta, napájací zdroj/nabíjačka, batéria, brašna a návod k obsluhe, kalibračný list
OBJ: P01.1605.11
EAN: 3760171418949
Záruka: 36 m.
Skladom v GHV
skladom 4 ks
2 210 EUR/ks
2 652 EUR s DPH
Porovnání
+-
Košík

Voliteľné príslušenstvo k C.A 8331 - Trojfázový analyzátor elektrických sietí

Príslušenstvo P01.1205.92, P01.1205.93, P01.1205.94 - Prevodník MA194-250/350/1000
Príslušenstvo pre C.A 8xxx, PEL1xx
Mini-AmpFLEX MA194/1000 černá
Pružný prevodník Mini-AmpFLEX MA194-1000 čierny 1 ks
AC rozsah 100 mA ... 10 000 A
Dĺžka prevodníka 1000 mm
OBJ: P01.1205.94
Záruka: 12 m.
Skladom v GHV
skladom 1 ks
273 EUR/ks
327,60 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1205.92, P01.1205.93, P01.1205.94 - Prevodník MA194-250/350/1000
Príslušenstvo pre C.A 8xxx, PEL1xx
Mini-AmpFLEX MA194/350 černá
Pružný prevodník Mini-AmpFLEX MA194-350 čierny 1 ks
AC rozsah 100 mA ... 10 000 A
Dĺžka prevodníka 350 mm
OBJ: P01.1205.92
Záruka: 12 m.
Skladom v GHV
skladom >50 ks
249 EUR/ks
298,80 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1205.92, P01.1205.93, P01.1205.94 - Prevodník MA194-250/350/1000
Príslušenstvo pre C.A 8xxx, PEL1xx
Mini-AmpFLEX MA194/250 černá
Pružný prevodník Mini-AmpFLEX MA194-250 čierny 1 ks
AC rozsah 100 mA ... 10 000 A
Dĺžka prevodníka 250 mm
OBJ: P01.1205.93
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
237 EUR/ks
284,40 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1205.26B - Prevodník A193/450
Príslušenstvo pre C.A 8xxx, PEL 1xx
AmpFLEX A193/450 černá

Pružný prevodník AmpFLEX A193/450mm čierna 1 ks
AC rozsah 100 mA ... 10 000 A
Dĺžka prevodníka 450 mm

OBJ: P01.1205.26B
EAN: 3760171413159
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
268 EUR/ks
321,60 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1205.31B - Prevodník A193/800
Príslušenstvo pre C.A 8xxx, PEL 1xx
AmpFLEX A193/800 černá

Pružný prevodník AmpFLEX A193/800mm čierna 1 ks
AC rozsah 100 mA ... 10 000 A
Dĺžka prevodníka 800 mm

OBJ: P01.1205.31B
EAN: 3760171413166
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
370 EUR/ks
444 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1204.25B - Prevodník MN93
Príslušenstvo pre C.A 8xxx, PEL 1xx
MN93 černá

Kliešťový prevodník MN93 čierna 1 ks
AC rozsah 2 A ... 200 A
Priemer otvoru ø20 mm

OBJ: P01.1204.25B
EAN: 3760171412992
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
204 EUR/ks
244,80 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1204.34B - Prevodník MN93A
Príslušenstvo pre C.A 8xxx, PEL 1xx
MN93A černá

Kliešťový prevodník MN93A čierna 1 ks
AC rozsah 0,005 A ... 5 A a rozsah 0,1 A...100 A
Priemer otvoru ø20 mm

OBJ: P01.1204.34B
EAN: 3760171413012
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
303 EUR/ks
363,60 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1200.79B - Prevodník PAC93B
Príslušenstvo pre C.A 8xxx, PEL 1xx
PAC93 černá

Kliešťový prevodník PAC93 čierna 1 ks, 9V batérie 1ks
AC rozsah 1A ... 1000 A a DC rozsah 1 A...1300 A
Priemer otvoru ø39 mm

OBJ: P01.1200.79B
EAN: 3760171412640
Záruka: 12 m.
Skladom v GHV
skladom 3 ks
476 EUR/ks
571,20 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1201.10 - Prevodník J93
Príslušenstvo pre C.A 8xxx, PEL 1xx
J93
Kliešťový prevodník J93 čierna 1 ks, kufor 1ks, sada farebných krúžkov 1ks, 9V batérie 1ks
AC rozsah 50A ... 3500 A a DC rozsah 50 A...5000 A
Priemer otvoru ø72 mm
OBJ: P01.1201.10
EAN: 3760171418796
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
2 280 EUR/ks
2 736 EUR s DPH
Porovnání
+-
Košík
E27 Prevodník kliešťový
Prevodník kliešťový
E27
Rozsah merania 0,05 A...7 A AC (10 A DC), 0,05 A...70 A AC (100 A DC)
Výstup 1 mV / A, 1 V / A, šírka pásma 100 kHz
Priemer 11,8 mm, vodič s konetormi BNC
Napájanie: batéria 9V alebo adaptér
Dodávka vrátane 9V batérie a návodu na obsluhu
Zjistit více
OBJ: P01.1200.27
EAN: 3663653007757
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
426 EUR/ks
511,20 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1020.81 - Adaptér pre E3N
Príslušenstvo pre C.A 8xxx, PEL10x
Adaptér k E3N pro C.A833x, PEL10x
Nutný pre pripojenie prevodníka E3N k C.A 833x a PEL10x
OBJ: P01.1020.81
EAN: 3760171412305
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
122 EUR/ks
146,40 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1203.23B - Prevodník C193
Príslušenstvo pre C.A 8xxx, PEL 1xx
C193 černá

Kliešťový prevodník C193 čierna 1 ks
AC rozsah 3 A ... 1000 A
Priemer otvoru ø52 mm

OBJ: P01.1203.23B
EAN: 3760171412794
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
435 EUR/ks
522 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1020.95 - DataView Software
Softvér
Software DataView
Pre prístroje:
C.A 833x, C.A 843x, C.A 8220, C.A 8230, PEL10x, C.A 6470N, C.A 647x, C.A 6292, C.A 6543, C.A 6547, C.A 6549, C.A 655x, C.A 652x, C.A 653x, C.A 625x, F407, F607, C.A 1110, C.A 101xx, C.A 1246, C.A 182x, všetky jednoduché záznamníky rady SIMPLE LOGGER 2, C.A 6417, C.A 611x, DTR8510
OBJ: P01.1020.95
EAN: 3760171418734
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
662 EUR/ks
794,40 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1021.50 - Adaptér napájania PA31ER
Adaptér nabíjací pro C.A 8xxx
PA31ER
Pre napájanie z meranej inštalácie až 1000V AC / DC
OBJ: P01.1021.50
EAN: 3760171419953
Záruka: 12 m.
Skladom v GHV
skladom 6 ks
398 EUR/ks
477,60 EUR s DPH
Porovnání
+-
Košík
XMA-7 černá Svorka magnetická
Svorka magnetická
XMA-7 černá
CAT III, 1000V, 2A, černá
Průměr magnetu 7 mm, délka 10 mm
Připojení vodičů 4 mm
Zjistit více
OBJ: 66.9516-21
EAN: 2050000366413
Záruka: 12 m.
Skladom v GHV
skladom 5 ks
16,75 EUR/ks
20,10 EUR s DPH
Porovnání
+-
Košík
Magnetické adaptéry (2ks) Adaptér magnetický
Adaptér magnetický
Magnetické adaptéry (2ks)
CAT IV, 600V, 4A, černá + červená
Průměr magnetu 6,6 mm, délka 33 mm
Připojení vodičů 4 mm
Zjistit více
OBJ: P01.1030.58Z
EAN: 3760171417379
Záruka: 12 m.
Skladom v GHV
skladom >50 ks
49 EUR/ks
58,80 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1020.80 - Sada označovacích krúžkov
Náhradný diel
Sada identifikačních kroužků
12 farebných krúžkov
OBJ: P01.1020.80
EAN: 3760171412299
Záruka: 12 m.
Skladom v GHV
skladom 1 ks
42 EUR/ks
50,40 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.2980.56 - Brašna S09
Brašňa
Brašňa
355 x 255 x 235 mm
OBJ: P01.2980.56
EAN: 3760171416235
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
172 EUR/ks
206,40 EUR s DPH
Porovnání
+-
Košík
Navíjacie puzdro ReelBox Navíjacie puzdro ReelBox
Navíjacie puzdro ReelBox
Navíjacie puzdro ReelBox
Uloženie vodiča 1 x 3m alebo 2 x 1,5m
Zjistit více
OBJ: P01.1021.49
EAN: 3663653000048
Záruka: 12 m.
Skladom v GHV
skladom >50 ks
17 EUR/ks
20,40 EUR s DPH
Porovnání
+-
Košík
6405 Sada prepichovacích svoriek
Sada prepichovacích svoriek
6405
33 Vrms, 70 Vdc max, 1 A, set černá a červená
Pro vodiče 0,8 - 4,5 mm, připojení vodičů 4 mm
Zjistit více
OBJ: PO.1633088
EAN: 0095969208604
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
61 EUR/ks
73,20 EUR s DPH
Porovnání
+-
Košík
5913 Sada prepichovacích svoriek
Sada prepichovacích svoriek
5913
1000 Vrms max, 10 A, set černá a červená
Pro vodiče 0,9 - 4,9 mm, připojení vodičů 4 mm
Zjistit více
OBJ: PO.1546410
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
84 EUR/ks
100,80 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo Multicontact - SKLS4 čierna
Banánik
SKLS4 černá
CAT II, 600V, 10A , čierna
Pre bezpečné pripojenie vodiča na systém 4mm
Zjistit více
OBJ: 22.3007-21
Záruka: 12 m.
Skladom v GHV
skladom 2 ks
4,95 EUR/ks
5,94 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1020.59 - Ochranná fólia C.A 833x
Fólia ochranná
Fólia ochranná
OBJ: P01.1020.59
EAN: 3760171415979
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
42 EUR/ks
50,40 EUR s DPH
Porovnání
+-
Košík

Popis produktu

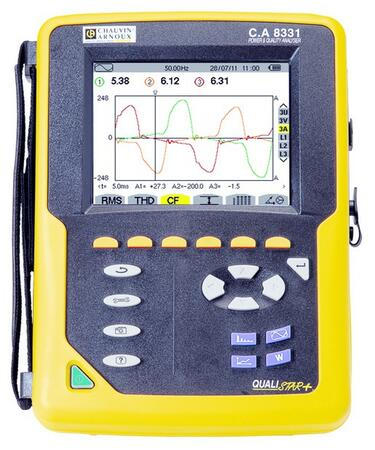

Analyzátor kvality elektrickej energie C.A 8331 QUALISTAR+

Trojfázové analyzátory kvality elektrickej siete umožňujú rýchle a efektívne meranie, monitorovanie a diagnostiku. Intuitívne a jednoducé ovládanie v spojení s automatickou detekciou prevodníkov a grafickým menu umožňuje rýchle a efetktívne meranie bez nutnosti zložitého a zdĺhavého nastavovania. Široký výber prevodníkov umožňuje meranie pri veľmi male aj pri veľmi veľkej prúdovej záťaži.

Hlavné parametre

Ikona - Čip 40x40
  • Záznamník kvality elektrickej energie pre jedno až trojfázové siete (vyvážené aj nevyvážené)
  • Pre jednosmerné a střriedavé siete do 1 000 V (nepriamo 500 kV)
  • Menovitý kmitočet sietí DC / 50 / 60 Hz
  • Meranie prúdu od 5 mA do 10 000 A (podľa prevodníkov)
  • 4 napäťové meracie kanály
  • 3 prúdové meracie kanály pre priame meranie na fázach (prúd stredným vodičom sa dopočítava) s možnosťou súčasného pripojenia rôznych prevodníkov zároveň (10 typov s možnosťou výmeny za chodu prístroja)
  • Meranie pomocou prevodníkov AmpFlex typu A193 a MA193 už od 0,1A vďaka možnosti manuálneho nastavenia rozsahu a citlivosti.
  • Trieda presnosti merania napätia 0,5% (trieda B)
  • Rýchlosť vzorkovania 256 vzorkov/ periódu s priemerovaním do jednej nameranej hodnoty za sekundu (najkratší interval záznamu 1 s, užívateľsky voliteľný)
  • Kompletná lokalizácia firmware aj software do českého jazyku

4 paralelné meracie režimy

Možnosť vykonávať všetky funkcie súčasne s možnosťou zobrazenia už zaznamenaných dát počas ich ukladania. To uľahčuje kontrolu správnosti záznamu (napr. kontrola po niekoľkých hodinách z týždenného záznamu môže odhaliť chybné nastavenie).

  • I. Režim merania (základný)
    Zobrazenie priebehu, tabuľkové hodnoty, Fresnelov diagram. Možnosť uloženia až 12 snímok obrazovky
  • II. Režim harmonickej analýzy
  • Výpočet hodnoty jednotlivých harmonických až do 50-tej. Vyjadrenie v absolútnej hodnote alebo relatívne k celkovej TRMS hodnote alebo k základnej harmonickej.
  • III. Režim výkonové analýzy
    Výpočet a záznam činného, jalového aj zdanlivého výkonu (W, VA, var), výpočet a záznam činných, jalových aj zdanlivých energií (Wh, VAh a varh) s rozlíšením v 4 kvadrantoch (induktívna alebo kapacitná záťaž, spotreba alebo dodávka energie). Meranie a záznam účinníka cos θ, tan θ, PF, DPF
  • IV. Režim záznamu
    Dlhodobé sledovanie a zaznamenávanie parametrov siete. Záznam strednej, minimálnej a maximálnej hodnoty. V každej uloženej vzorke je údaj o extrémnych hodnotách min a max za vzorkovaciu periódu. Perióda nastaviteľná od 1s do 15 min. Programovateľné začiatky a konce záznamov s vlastným pomenovaním.

Komunikácia, ukladanie dát a software

Ikona - USB 40x40
  • Opticky oddelené rozhranie USB (B) pre správu prístroja, monitorovanie a stiahnutie dát
  • Automatické spojenie s prístrojom pri opakovanom pripojení
Ikona - SD 40x40
  • Interný slot na SD karty (záznam od 4 hodín po 2 týždne)
  • Možnosť jednoduchého načítania karty v čítačkách kariet v PC pomocou software PAT2 (nutné vybrať z prístroja). Vhodné hlavne pri väčších objemoch dát
  • Software PAT2® v českom jazyku na stiahnutie, tlač a export nameraných dát do tabuľkových procesorov (napr MS Excel). Taktiež umožňuje komunikáciu s analyzátorom v reálnom čase.
  • Software DataView®  v českom jazyku (voliteľné príslušenstvo) umožňuje vyššiu analýzu nameraných dát. Databázové spracovanie ponúka evidenciu miest merania, technikov vykonávajúcich merania, zákazníkov. Umožňuje vkladanie externých dát z ďalších aplikácií (napr. MS Word, Excel, ...), poznámky, obrázky a iné.

Prevedenie a fyzické parametre

Ikona - Bateria 40x40
  • Napájací vstup pre napájanie z pomocného zdroja (súčasťou dodávky) alebo z meranej inštalácie pomocou adaptérov (voliteľné príslušenstvo)
  • Integrovaný NiMH akumulátor pre napájanie prístroja aj pri väčších výpadkoch. Doba prevádzky na plne nabitý akumulátor cca 13 h (v režime záznamu)
  • Farebný grafický displej 5,7" s nastavením jasu a kontrastu
  • Robustná konštrukcia, ergonomický design
  • Možnosť uzamknutia pomocou zámky Knesington
  • Elektrická bezpečnosť CAT IV/600 V a CAT III/1 000 V
  • Vysoký stupeň krytia IP53
  • Mechanická odolnosť na pád z 1  m
  • Prevádzková teplota 0 až 50 °C
  • Rozmery: 20 cm × 25 cm × 7 cm (bez snímačov)
  • Hmotnosť: 2 kg
  • Záruka na hlavný prístroj: 36 mesiacov

Služby ponúkané k nami dodaným prístrojom

Ikona - Prezentácia 40x40
  • Predvedenie prístroja na vybranom mieste v kancelárii alebo na vašom zariadení s ukážkou funkcií a príslušenstva
  • Predvedenie software prístroja (pokiaľ je súčasťou dodávky)
  • Poradenstvo so softwarom prístroja (pokiaľ je súčasťou dodávky)
  • Konzultácia vhodnosti jednotlivých typov s doporučením
  • Predajná a popredajná podpora
Ikona - Diplom 40x40
  • Zaistenie záručného aj pozáručného servisu
  • Zaistenie pravidelných kalibrácií

SOFTWARE PRE PRÍSTROJ

Ikona - Windows 40x40

Ikona - Windows 40x40
  • Software DataView
  • Proe podporu nás kontaktujte


Videa

Qualistar Plus - Analyzátory kvality elektrickej siete
(YouTube, 06.06.2016)
VIDEONÁVOD - C.A 8336 - inštalácia SW PAT2
(YouTube, 09.06.2020)
VIDEONÁVOD - C.A 8336 - nastavenie prístroja
(YouTube, 09.06.2020)
VIDEONÁVOD - C.A 8336 - stiahnutie zaznamenaných dát
(YouTube, 09.06.2020)

Katalógy na stiahnutie

CHAUVIN ARNOUX - Meracie prístroje
Kompletný katalóg produktov firmy Chauvin Arnoux - skúšačky napätia, multimetre, kliešťové multimetre, revízne prístroje, merače izolácie, merače uzemnenia, analyzátory kvality el. energie, infrakamery.
Download ikona
METRIX - Meracie prístroje
Katalóg meracích prístrojov METRIX - Chauvin Arnoux. Prenosné a stolné digitálne multimetre, prenosné a stolné osciloskopy, generátory signálu, RLC metry, dekády RLC, zdroje napätia a príslušenstvo.
Download ikona
Meracie príslušenstvo MULTICONTACT
Meracie príslušenstvo pre bežné merania. Testovacie vodiče, krokosvorky, hroty, príchytky, adaptéry atď.
Download ikona
Meracie príslušenstvo CHAUVIN ARNOUX
Meracie príslušenstvo na bežné meranie. Testovacie vodiče, krokosvorky, hroty, príchytky, púzdra, brašne, poistky atď.
Download ikona
Meracie príslušenstvo POMONA
Meracie príslušenstvo pre bežné merania. Testovacie vodiče, krokosvorky, hroty, príchytky, adaptéry atď.
Download ikona
Meracie príslušenstvo ELECTRO PJP
Meracie príslušenstvo na bežné meranie. Testovacie vodiče, krokosvorky, svorky, hroty, príchytky, adaptéry atď. ěřicí příslušenství pro běžná měření. Testovací vodiče, krokosvorky, hroty, příchytky, adaptéry atd.
Download ikona

Mohlo by vás zaujímať

Akčné produkty

Vyhrajte termokamery Hikmicro alebo multimetre Fluke!
01.03.2024 - 31.03.2024
Jar 2024 prináša nielen teplejšie počasie, ale aj rozpálenú súťaž od spoločnosti GHV Trading! V úzkej spolupráci s poprednými výrobcami meracích prístrojov – Hikmicro a Fluke, GHV Trading oznámila vzrušujúcu...
Akciová ponuka HIKMICRO - Marec 2024
01.03.2024 - 31.03.2024
Získajte zľavu až 20% na vybrané prístroje Zľava platí pre objednávky prijaté od 1.3. do 31.3.2024

Novinky

Testery elektrických častí strojných zariadení C.A 6161 a C.A 6163
13.03.2024
Tester elektrických častí strojových zariadení, rozvádzačov, náradia, spotrebičov podľa noriem EN 60204-1, EN 61439-1, EN 60335-1, EN 62368-1, EN 60598-1, EN 60974-4, EN 50699, EN 50678
Štvorkanálové monitory reziduálnych prúdov Bender RCMS410
11.09.2023 - 29.03.2024
Spoločnosť Bender predstavuje štvorkanálový monitor reziduálnych prúdov revolučnej konštrukcie RCMS410: šírka prístroja je iba 18 mm a chýbajúci displej nahrádza vstavaná NFC komunikácia. Monitor RCMS410...

Odborné články

Přehled termokamer
01.12.2023
Připravili jsme pro Vás přehlednou tabulku parametrů vybraných termokamer Hikmicro a Fluke.
Zjednodušenie a zrýchlenie projektov automatizácie pomocou platformy STEGO CONNECT
01.12.2023
Inovatívny systém, ktorý uľahčuje digitalizáciu priemyselných procesov a poskytuje jednoduchý prístup k údajom a automatizáciu pre vaše aplikácie. Znie to skvele, nemyslíte? Realita systému STEGO Connect...
