Meracie príslušenstvo – často podceňovaná súčasť merania
Výberu vhodného meracieho prístroja sa venuje najväčšia pozornosť. Či má požadované funkcie, rozsah merania alebo ako sa s ním používateľom pracuje. Neoddeliteľnou súčasťou správneho a bezpečného merania je však aj vhodný výber meracieho príslušenstva. Ako sa hovorí – reťaz je len taká silná, ako jej najslabší článok. Preto by sme ani v prípade meracieho príslušenstva nemali nič nechať na náhodu. Správne zvolené príslušenstvo nám nielen uľahčí meranie, ale zabezpečí nám aj požadovanú bezpečnosť. To platí tak pre laickú verejnosť, ako aj pre revíznych technikov.
Bezpečnostné kategórie a elektrické parametre
Pri výbere príslušenstva je nevyhnutné správne zvoliť bezpečnostnú kategóriu (CAT), maximálne napätie aj prúdovú zaťažiteľnosť. Musia byť minimálne rovnaké ako u použitého meracieho prístroja. Nikdy nesmú byť nižšie. Ak napríklad multimeter spĺňa kategóriu CAT IV 600 V, rovnakú alebo vyššiu kategóriu musia spĺňať aj meracie vodiče, hroty, krokosvorky alebo adaptéry, aby bola táto kategória zachovaná.
Na materiáli záleží
Dôležitým parametrom meracích vodičov je napríklad materiál. Najčastejšie sa používa PVC alebo silikón. PVC vodiče sú cenovo dostupné a vhodné na bežné použitie, ich nevýhodou je však nižšia ohybnosť, najmä pri nízkych teplotách. Pre profesionálne merania sa preto častejšie používajú silikónové vodiče, ktoré zostávajú veľmi pružné aj pri nízkych teplotách, lepšie odolávajú mechanickému namáhaniu a ich životnosť je zvyčajne výrazne dlhšia. Ako príklad môžeme uviesť sadu príslušenstva KIT414, ktorej súčasťou sú silikónové vodiče, meracie hroty a náhradné adaptéry.
Štandard 4 mm a kontakty MULTILAM
V meracej technike je už mnoho rokov štandardom priemer 4 mm, vďaka čomu je možné navzájom kombinovať vodiče, hroty, krokosvorky a adaptéry od rôznych výrobcov. Kvalitný kontakt zabezpečuje technológia MULTILAM. Vyznačujú sa nízkym prechodovým odporom, vysokou životnosťou a spoľahlivým elektrickým spojením aj pri častom pripájaní a odpájaní.
Dĺžka vodičov a farebné označenie
Správne zvolená dĺžka vodičov uľahčuje prácu a zároveň prispieva k bezpečnosti merania. Príliš krátke vodiče môžu sťažiť prístup k meranému miestu, naopak zbytočne dlhé vodiče prekážajú a zvyšuje sa riziko ich poškodenia. Najčastejšie sa používajú dĺžky 100 cm alebo 150 cm. V prípade potreby predĺženia alebo spojenia vodičov je vhodné použiť napr. spojku XHK.
Dôležité je aj farebné rozlíšenie vodičov a adaptérov. Farebné označenie zlepšuje prehľadnosť zapojenia a znižuje riziko chýb pri meraní.
Užitočné meracie príslušenstvo
Nie každé meranie je možné vykonať pomocou univerzálnych hrotov a často je potrebné použiť špeciálne vyhotovenie.

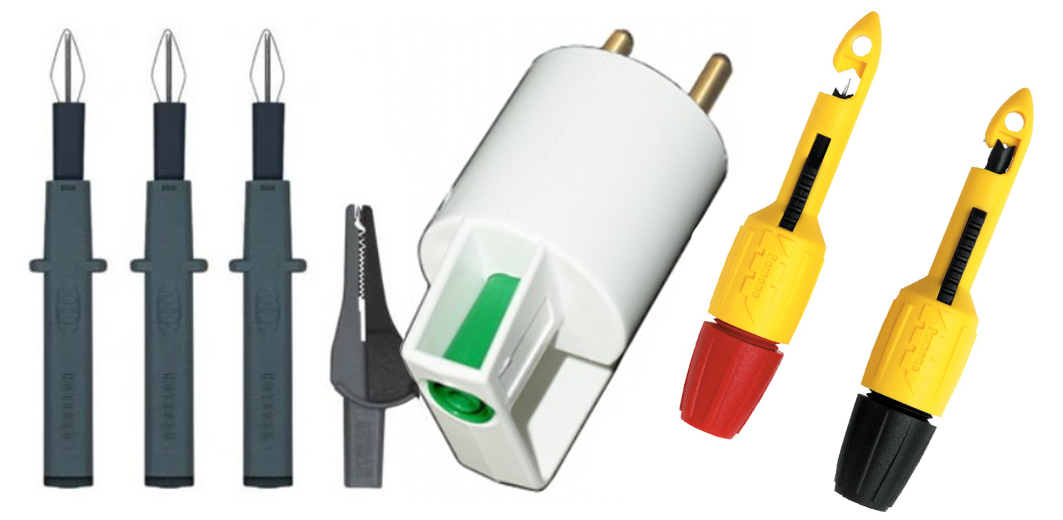

Príkladom sú meracie hroty Astaco 1324, ktoré umožňujú bezpečné a pohodlné pripojenie pri meraní na rôznych typoch elektrických zariadení.
Na meranie na svorkovniciach slúži adaptér AdaBV140, ktorý umožňuje bezpečné pripojenie meracích prístrojov prostredníctvom štandardnej 4 mm bezpečnostnej zásuvky. Vďaka ohybnému vyhotoveniu uľahčuje meranie aj v stiesnených priestoroch rozvádzačov.
Pri kontrole zásuvkových obvodov sa využíva aj AdaFMSectFR, ktorý umožňuje bezpečné pripojenie prostredníctvom štandardného 4 mm rozhrania.
Priechodné hroty Pomona 6405 umožňujú kontakt s vodičom bez jeho prerušenia. Vďaka veľmi tenkej ihle je možné meranie vykonať veľmi rýchlo. Tieto priechodné svorky však nie sú určené na trvalé napájanie.
