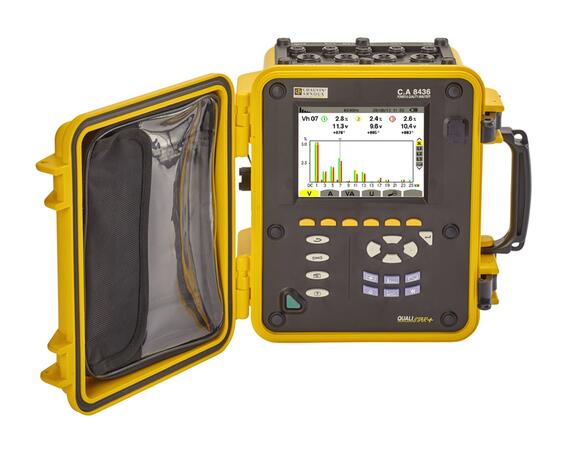

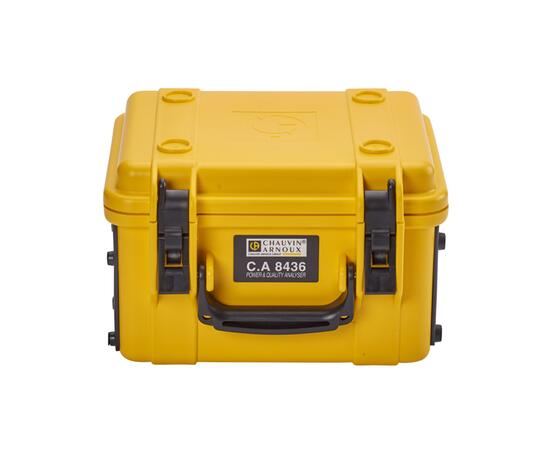

C.A 8436 - Trojfázový analyzátor elektrických sietí

Prístroj na rýchle a efektívne meranie, monitorovanie a diagnostiku elektrických sietí pracujúci v 7 pracovných režimoxh v prevedení s krytím IP67

Prístroj na rýchle a efektívne meranie, monitorovanie a diagnotiku elektrických sietí s krytím IP67 a pracujúci v 7 pracovných režimoch, s intuitívnym ovládaním a spracovaním nameraných dát. USB, pamäť, prenos dát do PC v reálnom čase

Cena 5 330 EUR
6 396 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (1)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Kančo
Ing. Jan Kančo
Vedúci predajnej skupiny meracie a testovacie prístroje FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, KPS, MICSIG a ostatné.

Varianty k produktu C.A 8436 - Trojfázový analyzátor elektrických sietí (1)

C.A 8436 Analyzátor siete trojfázový
Analyzátor siete trojfázový
C.A 8436
Analyzátor siete C.A 8336
bez kliešťových prevodníkov
5 ks predlžovacie vodiče 3m s konektorom IP67, 5 ks krokosvorka, sada 12 farebných krúžkov, ochranný film na LCD (inštalované), USB kábel, SD karta (inštalované), napájací kábel do zásuvky IP67, napájací kábel s banánikmi IP67, batérie, brašňa, užívateľský SW (Power Analyzer Transfer) a návod k obsluhe v českom jazyku
OBJ: P01.1605.95
EAN: 3663653005326
Záruka: 36 m.
Nie je skladom
Preveríme pre Vás
5 330 EUR/ks
6 396 EUR s DPH
Porovnání
+-
Košík

Voliteľné príslušenstvo k C.A 8436 - Trojfázový analyzátor elektrických sietí

Príslušenstvo P01.1020.95 - DataView Software
Softvér
Software DataView
Pre prístroje:
C.A 833x, C.A 843x, C.A 8220, C.A 8230, PEL10x, C.A 6470N, C.A 647x, C.A 6292, C.A 6543, C.A 6547, C.A 6549, C.A 655x, C.A 652x, C.A 653x, C.A 625x, F407, F607, C.A 1110, C.A 101xx, C.A 1246, C.A 182x, všetky jednoduché záznamníky rady SIMPLE LOGGER 2, C.A 6417, C.A 611x, DTR8510
OBJ: P01.1020.95
EAN: 3760171418734
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
662 EUR/ks
794,40 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1205.31B - Prevodník A193/800
Príslušenstvo pre C.A 8436

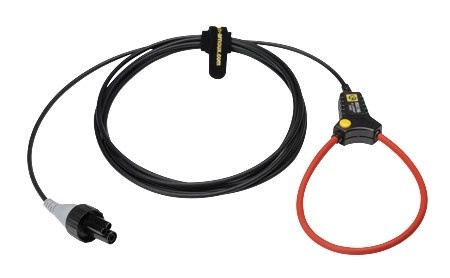

AmpFLEX A196/610mm IP67 černá
Pružný prevodník AmpFLEX A196/610mm čierna v IP67 1 ks
AC rozsah 100 mA ... 10 000 A
Dĺžka prevodníka 610 mm
OBJ: P01.1205.54
EAN: 3663653000390
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
263 EUR/ks
315,60 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1205.26B - Prevodník A196/350
Príslušenstvo pre C.A 8436
Mini-AmpFLEX MA196/350 IP67 černá
Pružný prevodník Mini-AmpFLEX MA196/350 čierna v IP67 1 ks
AC rozsah 100 mA ... 10 000 A
Dĺžka prevodníka 350 mm
OBJ: P01.1205.68
EAN: 3663653000383
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
263 EUR/ks
315,60 EUR s DPH
Porovnání
+-
Košík
XMA-7 černá Svorka magnetická
Svorka magnetická
XMA-7 černá
CAT III, 1000V, 2A, černá
Průměr magnetu 7 mm, délka 10 mm
Připojení vodičů 4 mm
Zjistit více
OBJ: 66.9516-21
EAN: 2050000366413
Záruka: 12 m.
Skladom v GHV
skladom 8 ks
16,75 EUR/ks
20,10 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1204.25B - Prevodník MN93
Príslušenstvo pre C.A 8xxx, PEL 1xx
MN93 černá

Kliešťový prevodník MN93 čierna 1 ks
AC rozsah 2 A ... 200 A
Priemer otvoru ø20 mm

OBJ: P01.1204.25B
EAN: 3760171412992
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
204 EUR/ks
244,80 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1204.34B - Prevodník MN93A
Príslušenstvo pre C.A 8xxx, PEL 1xx
MN93A černá

Kliešťový prevodník MN93A čierna 1 ks
AC rozsah 0,005 A ... 5 A a rozsah 0,1 A...100 A
Priemer otvoru ø20 mm

OBJ: P01.1204.34B
EAN: 3760171413012
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
303 EUR/ks
363,60 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1205.26B - Prevodník A193/450
Príslušenstvo pre C.A 8xxx, PEL 1xx
AmpFLEX A193/450 černá

Pružný prevodník AmpFLEX A193/450mm čierna 1 ks
AC rozsah 100 mA ... 10 000 A
Dĺžka prevodníka 450 mm

OBJ: P01.1205.26B
EAN: 3760171413159
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
268 EUR/ks
321,60 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1205.31B - Prevodník A193/800
Príslušenstvo pre C.A 8xxx, PEL 1xx
AmpFLEX A193/800 černá

Pružný prevodník AmpFLEX A193/800mm čierna 1 ks
AC rozsah 100 mA ... 10 000 A
Dĺžka prevodníka 800 mm

OBJ: P01.1205.31B
EAN: 3760171413166
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
370 EUR/ks
444 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1205.80/67 - Prevodník MA193/250/350
Príslušenstvo pre C.A 8xxx, PEL1xx
Mini-AmpFLEX MA193/250 černá
Pružný prevodník Mini-AmpFLEX MA193/250 čierny 1 ks
AC rozsah 100 mA ... 10 000 A
Dĺžka prevodníka 250 mm
OBJ: P01.1205.80
EAN: 3760171417027
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
268 EUR/ks
321,60 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1205.80/67 - Prevodník MA193/250/350
Príslušenstvo pre C.A 8xxx, PEL1xx
Mini-AmpFLEX MA193/350 černá
Pružný prevodník Mini-AmpFLEX MA193/350 čierny 1 ks
AC rozsah 100 mA ... 10 000 A
Dĺžka prevodníka 350 mm
OBJ: P01.1205.67
EAN: 3760171419243
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
285 EUR/ks
342 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1200.79B - Prevodník PAC93B
Príslušenstvo pre C.A 8xxx, PEL 1xx
PAC93 černá

Kliešťový prevodník PAC93 čierna 1 ks, 9V batérie 1ks
AC rozsah 1A ... 1000 A a DC rozsah 1 A...1300 A
Priemer otvoru ø39 mm

OBJ: P01.1200.79B
EAN: 3760171412640
Záruka: 12 m.
Skladom v GHV
skladom 2 ks
476 EUR/ks
571,20 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1201.10 - Prevodník J93
Príslušenstvo pre C.A 8xxx, PEL 1xx
J93
Kliešťový prevodník J93 čierna 1 ks, kufor 1ks, sada farebných krúžkov 1ks, 9V batérie 1ks
AC rozsah 50A ... 3500 A a DC rozsah 50 A...5000 A
Priemer otvoru ø72 mm
OBJ: P01.1201.10
EAN: 3760171418796
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
2 280 EUR/ks
2 736 EUR s DPH
Porovnání
+-
Košík
E27 Prevodník kliešťový
Prevodník kliešťový
E27
Rozsah merania 0,05 A...7 A AC (10 A DC), 0,05 A...70 A AC (100 A DC)
Výstup 1 mV / A, 1 V / A, šírka pásma 100 kHz
Priemer 11,8 mm, vodič s konetormi BNC
Napájanie: batéria 9V alebo adaptér
Dodávka vrátane 9V batérie a návodu na obsluhu
Zjistit více
OBJ: P01.1200.27
EAN: 3663653007757
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
426 EUR/ks
511,20 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1020.81 - Adaptér pre E3N
Príslušenstvo pre C.A 8xxx, PEL10x
Adaptér k E3N pro C.A833x, PEL10x
Nutný pre pripojenie prevodníka E3N k C.A 833x a PEL10x
OBJ: P01.1020.81
EAN: 3760171412305
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
122 EUR/ks
146,40 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1203.23B - Prevodník C193
Príslušenstvo pre C.A 8xxx, PEL 1xx
C193 černá

Kliešťový prevodník C193 čierna 1 ks
AC rozsah 3 A ... 1000 A
Priemer otvoru ø52 mm

OBJ: P01.1203.23B
EAN: 3760171412794
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
435 EUR/ks
522 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1020.80 - Sada označovacích krúžkov
Náhradný diel
Sada identifikačních kroužků
12 farebných krúžkov
OBJ: P01.1020.80
EAN: 3760171412299
Záruka: 12 m.
Skladom v GHV
skladom 1 ks
42 EUR/ks
50,40 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.2980.56 - Brašna S09
Brašňa
Brašňa
355 x 255 x 235 mm
OBJ: P01.2980.56
EAN: 3760171416235
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
172 EUR/ks
206,40 EUR s DPH
Porovnání
+-
Košík
Navíjacie puzdro ReelBox Navíjacie puzdro ReelBox
Navíjacie puzdro ReelBox
Navíjacie puzdro ReelBox
Uloženie vodiča 1 x 3m alebo 2 x 1,5m
Zjistit více
OBJ: P01.1021.49
EAN: 3663653000048
Záruka: 12 m.
Skladom v GHV
skladom >50 ks
17 EUR/ks
20,40 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1020.59 - Ochranná fólia C.A 833x
Fólia ochranná
Fólia ochranná
OBJ: P01.1020.59
EAN: 3760171415979
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
42 EUR/ks
50,40 EUR s DPH
Porovnání
+-
Košík
6405 Sada prepichovacích svoriek
Sada prepichovacích svoriek
6405
33 Vrms, 70 Vdc max, 1 A, set černá a červená
Pro vodiče 0,8 - 4,5 mm, připojení vodičů 4 mm
Zjistit více
OBJ: PO.1633088
EAN: 0095969208604
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
61 EUR/ks
73,20 EUR s DPH
Porovnání
+-
Košík
5913 Sada prepichovacích svoriek
Sada prepichovacích svoriek
5913
1000 Vrms max, 10 A, set černá a červená
Pro vodiče 0,9 - 4,9 mm, připojení vodičů 4 mm
Zjistit více
OBJ: PO.1546410
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
84 EUR/ks
100,80 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo Multicontact - SKLS4 čierna
Banánik
SKLS4 černá
CAT II, 600V, 10A , čierna
Pre bezpečné pripojenie vodiča na systém 4mm
Zjistit více
OBJ: 22.3007-21
Záruka: 12 m.
Skladom v GHV
skladom 2 ks
4,95 EUR/ks
5,94 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Analyzátor kvality elektrickej energie C.A 8436 QUALISTAR+

Vodotesné, trojfázové analyzátory kvality elektrickej siete umožňujú rýchle a efektívne meranie, monitorovanie a diagnostiku. Intuitívne a jednoduché ovládanie v spojení s automatickou detekciou prevodníkov a grafickým menu umožňuje rýchle a efektívne meranie bez nutnosti zložitého a zdĺhavého nastavovania. Široký výber prevodníkov umožňuje meranie pri veľmi malej aj pri veľmi veľkej prúdovej záťaži.

Ikona - Čip 40x40Hlavné parametre

  • Záznamník kvality elektrickej energie pre jedno až trojfázové siete (vyvážené aj nevyvážené, až 25 rôznych zapojení prístroja)
  • Pre jednosmerné a striedavé siete do 1 000 V (nepriamo 500 kV)
  • Menovitý kmitočet sietí DC / 50 / 60 Hz
  • Meranie prúdu od 5 mA do 10 000 A (podľa prevodníkov)

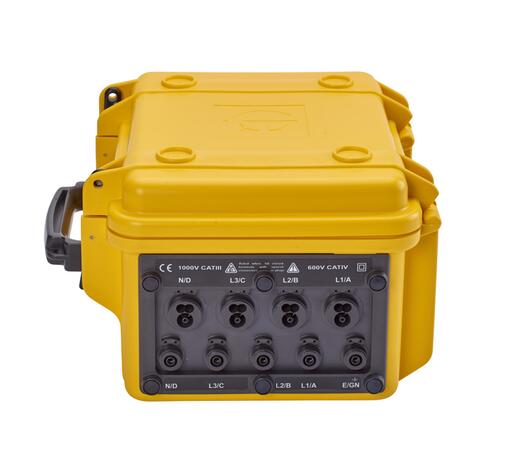

  • 5 napäťových meracích kanálov
  • 4 prúdové meracie kanály pre priame meranie na fázach aj strednom vodiči s možnosťou súčasného pripojenia rôznych prevodníkov zároveň (10 typov s možnosťou výmeny za chodu prístroja, iba 2 typy s krytím IP67!)
  • Meranie pomocou prevodníkov AmpFlex typu A196 a MA196 už od 0,1A vďaka možnosti manuáleho nastavenia rozsahu a citlivosti.
  • Trieda presnosti merania napätia 0,5% (třída B)
  • Rýchlosť vzorkovania 256 vzorkov/ periódu s priemerovaním do jednej nameranej hodnoty za sekundu (najkratší interval záznamu 1 s, užívateľsky voliteľný)
  • Kompletná lokalizácia firmware aj software do českého jazyku

7 paralelných meracích režimov

Možnosť vykonávať všetky funkcie súčasne s možnosťou zobrazenia už zaznamenaných dát počas ich ukladania. To uľahčuje kontrolu správnosti záznamu (napr. kontrola po niekoľkých hodinách z týždenného záznamu môže odhaliť chybné nastavenie).

  • I. Režim merania (základný)
    Zobrazenie priebehu, tabuľkové hodnoty, Fresnelov diagram. Možnosť uloženia až 50 snímok obrazovky
  • II. Režim harmonickej analýzy
  • Výpočet hodnoty jednotlivých harmonických až do 50-tej. Výpočet smeru toku harmonických zložiek a jeho vplyvu na ohrev neutrálneho vodiča (expertný režim). Vyjadrenie v absolútnej hodnote alebo relatívne k celkovej TRMS hodnote alebo k základnej harmonickej.
  • III. Režim výkonovej analýzy
    Výpočet a záznam činného, jalového aj zdanlivého výkonu (W, VA, var), výpočet a záznam činných, jalových aj zdanlivých energií (Wh, VAh a varh) s rozlíšením v 4 kvadrantoch (induktívna alebo kapacitná záťaž, spotreba alebo dodávka energie). Meranie a záznam účinníku cos θ, tan θ, PF, DPF
  • IV. Režim záznamu
    Dlhodobé sledovanie a zaznamenávanie parametrov siete. Záznam strednej, minimálnej a maximálnej hodnoty.  V každej uloženej vzorke je údaj o extrémnych hodnotách min a max za vzorkovaciu periódu. Perióda nastaviteľná od 1 s do 15 min. Programovateľné začiatky a konce záznamov s vlastným pomenovaním. Možnosť záznamu až 450 rôznych parametrov.
  • V. Režim prechodných javov
    Umožňuje zachytiť prerušenie, špičky napätia a prúdu, krátke javy atď. Záznam až 210 prechodných javov
  • VI. Režim alarmov
    Prekročenie nastavených medzí (štart, doba trvania, čas a dátum výskytu, ...). Záznam až 10 000 alarmov, 40 rôzných typov
  • VII. Režim rozbehových prúdov
    Funkcia INRUSH na meranie rozbehových prúdov s dĺžkou trvania až 10 min (1min priebeh + TRMS hodnota, 10min TRMS hodnota)

Komunikácia, ukladanie dát a software

Ikona - USB 40x40

  • Opticky oddelené rozhranie USB (B) pre správu prístroja, monitorovanie a stiahnutie dát
  • Automatické spojenie s prístrojom pri opakovanom pripojení

Ikona - SD 40x40

  • Interný slot na SD karty (záznam od 2 týždňov po niekoľko rokov podľa nastavenia)
  • Možnosť jednoduchého načítania karty v čítačkách kariet v PC pomocou software PAT2 (nutné vybrať z prístroja). Vhodné hlavne pri väčších objemoch dát.
  • Software PAT2® v českom jazyku na stiahnutie, tlač a export nameraných dát do tabuľkových procesorov (napr. MS Excel). Taktiež ummožňuje komunikáciu s analyzátorom v reálnom čase.
  • Software DataView®  v českom jazyku (voliteľné príslušenstvo) umožňuje vyššiu analýzu nameraných dát. Databázové spracovanie ponúka evidenciu miest meraní, technikov vykonávajúcich merania, zákazníkov. Umožňuje vkladanie externých dát z ďalších aplikácií (napr, MS Word, Excel, ...), poznámky, obrázky a iné.

Ikona - Bateria 40x40Prevedenie a fyzické parametre

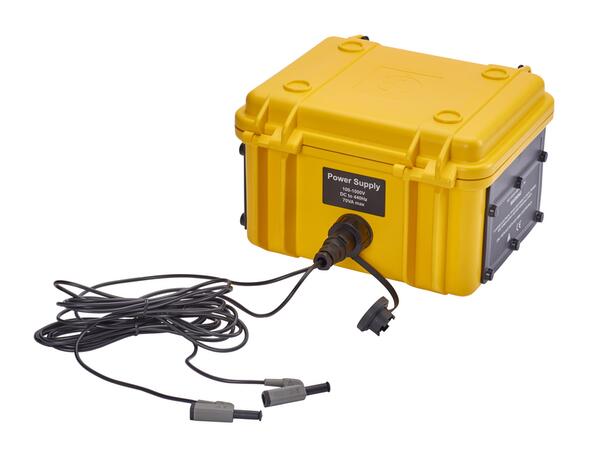

  • Napájací vstup pre napájanie z meranej inštalácie
  • Integrovaný NiMH akumulátor pre napájanie prístroja aj pri väčších výpadkoch. Doba prevádzky na plne nabitý akumulátor cca 13 h (v režime záznamu)
  • Farebný grafický displej 5,7" s nastavením jasu a kontrastu
  • Robustná konštrukcia, ergonomický design
  • Elektrická bezpečnosť CAT IV/600 V a CAT III/1 000 V
  • Vysoký stupeň krytia IP67 zaručuje prachutesnosť a vodeodolnosť. Analyzátor je tak možné inštalovať aj vo vonkajšom prostredí.
  • Mechanická odolnosť na pád z 1  m
  • Prevádzková teplota 0 až 50 °C
  • Rozmery: 27 cm × 25 cm × 18 cm (bez snímačov)
  • Hmotnosť: 3,7 kg
  • Záruka na hlavný prístroj: 36 mesiacov

Ikona - Prezentácia 40x40Ikona - Diplom 40x40Služby ponúkané k nami dodaným prístrojom

  • Predvedenie prístroja na vybranom mieste v kancelárii alebo na vašom zariadní s ukážkou funkcií a prislušenstva
  • Predvedenie software prístroja (pokiaľ je súčasťou dodávky)
  • Poradenstvo so softwarom prístroja (pokiaľ je súčasťou dodávky)
  • Konzultácia vhodnosti jednotlivých typov s doporučením
  • Predajná aj popredajná podpora
  • Zaistenie záručného aj pozáručného servisu
  • Zaistenie pravidelných kalibrácií



SOFTWARE PRO PŘÍSTROJ

Ikona - Windows 40x40
Ikona - Windows 40x40
  • Software DataView
  • Pre podporu nás kontaktujte




Videa

Qualistar Plus - Analyzátory kvality elektrickej siete
(YouTube, 06.06.2016)
VIDEONÁVOD - C.A 8336 - inštalácia SW PAT2
(YouTube, 09.06.2020)
VIDEONÁVOD - C.A 8336 - nastavenie prístroja
(YouTube, 09.06.2020)
VIDEONÁVOD - C.A 8336 - stiahnutie zaznamenaných dát
(YouTube, 09.06.2020)

Katalógy na stiahnutie

CHAUVIN ARNOUX - Meracie prístroje
Kompletný katalóg produktov firmy Chauvin Arnoux - skúšačky napätia, multimetre, kliešťové multimetre, revízne prístroje, merače izolácie, merače uzemnenia, analyzátory kvality el. energie, infrakamery.
Download ikona
METRIX - Meracie prístroje
Katalóg meracích prístrojov METRIX - Chauvin Arnoux. Prenosné a stolné digitálne multimetre, prenosné a stolné osciloskopy, generátory signálu, RLC metry, dekády RLC, zdroje napätia a príslušenstvo.
Download ikona
Meracie príslušenstvo MULTICONTACT
Meracie príslušenstvo pre bežné merania. Testovacie vodiče, krokosvorky, hroty, príchytky, adaptéry atď.
Download ikona
Meracie príslušenstvo CHAUVIN ARNOUX
Meracie príslušenstvo na bežné meranie. Testovacie vodiče, krokosvorky, hroty, príchytky, púzdra, brašne, poistky atď.
Download ikona
Meracie príslušenstvo POMONA
Meracie príslušenstvo pre bežné merania. Testovacie vodiče, krokosvorky, hroty, príchytky, adaptéry atď.
Download ikona
Meracie príslušenstvo ELECTRO PJP
Meracie príslušenstvo na bežné meranie. Testovacie vodiče, krokosvorky, svorky, hroty, príchytky, adaptéry atď. ěřicí příslušenství pro běžná měření. Testovací vodiče, krokosvorky, hroty, příchytky, adaptéry atd.
Download ikona

Mohlo by vás zaujímať

Podujatia

WEBINÁR: Nabíjacie stanice pre elektrické vozidlá - jednoduché bezpečnostné kontroly s Fluke
19.06.2024
Pozývame vás na ONLINE webinár zameraný na kontrolu nabíjacích staníc pre elektrické vozidlá pomocou prístrojov FLUKE.Podujatie sa uskutoční v stredu 19. júna od 13:00 do 14:00. Program bude moderovať...

Akčné produkty

Akční nabídka měřicích přístrojů CHAUVIN ARNOUX do 30.8.2024
01.03.2024 - 30.08.2024
Analyzátory kvality siete C.A 8345,  C.A 8336, C.A 8331 a a záznamníky kvality siete PEL 103 a PEL104 a PEL 104 - za výhodnú cenu a s bohatým príslušenstvom zdarma, Testery izolácie 5000 V C.A 6505...
Kúpte si Fluke ... Získate druhý ZADARMO
01.03.2024 - 31.08.2024
Viac bezpečia, viac výhod, viac Fluke. Na kvalitnom vybavení nešetrite. Je čas investovať do prístrojov, ktoré odolajú aj najnáročnejším pracovným podmienkam. Meracie prístroje Fluke sú zostrojené s odolnosťou...

Novinky

Testery elektrických častí strojných zariadení C.A 6161 a C.A 6163
13.03.2024
Tester elektrických častí strojových zariadení, rozvádzačov, náradia, spotrebičov podľa noriem EN 60204-1, EN 61439-1, EN 60335-1, EN 62368-1, EN 60598-1, EN 60974-4, EN 50699, EN 50678
Štvorkanálové monitory reziduálnych prúdov Bender RCMS410
11.09.2023 - 29.03.2024
Spoločnosť Bender predstavuje štvorkanálový monitor reziduálnych prúdov revolučnej konštrukcie RCMS410: šírka prístroja je iba 18 mm a chýbajúci displej nahrádza vstavaná NFC komunikácia. Monitor RCMS410...

Odborné články

Novinka od firmy Bender pre AC nabíjacie stanice - regulátory nabíjania ICC1324
05.06.2024
Spoločnosť Bender, popredný svetový výrobca prístrojov pre elektrickú bezpečnosť v elektromobilite, uvádza na trh nový regulátor nabíjania ICC1324. Prístroj slúži ako riadiaca jednotka striedavých nabíjacích...
Špecifiká monitoringu izolačného stavu vo veľkých fotovoltaických elektrárňach
25.04.2024
Monitoring izolačného stavu IT sietí fotovoltaických elektrární s výkonom nad 1 MW je vo svete elektrickej bezpečnosti špecifická disciplína. Hlavným dôvodom je veľký rozsah inštalácie tvorenej striedačmi,...
