33333.000 - CAPUS LTS- Poistkový odpínač bez poistiek (lištový)
33337
33360
33355
33333.000 - CAPUS LTS- Poistkový odpínač bez poistiek (lištový)
33337
33360
33355

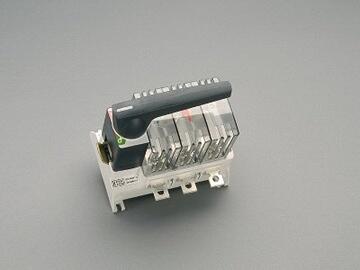

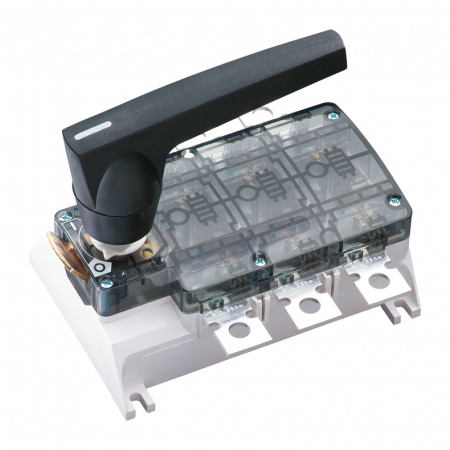

Odpínače s pojistkami CAPUS

Poistkový odpínač CAPUS typu LTS-F s veľkosťou poistiek 00 až 3 a odpínače s poistkami typu LTS.
Dostupnosť: Na požiadanie
Zvoľte variantu (16)
ChatDopyt na produkt
PorovnáníPorovnať
Radek Odložilík
Radek Odložilík
+420 724 750 554
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA a prípojnicových systémov Wöhner.
VariantyPopis produktuRozšírené informácieSúbory na stiahnutieČlánky

Varianty k produktu Odpínače s pojistkami CAPUS (16)

33337
Pojistkový odpínač
CAPUS 3x160A
3-pólový; připojení: šroub M8; velikost pojistek: NH 00; jmenovitý proud: 160A (IEC); jmenovité napětí: 690V AC (IEC); kategorie užití: AC-23A, -22A, -21A (IEC 60947-3); grafitově šedá otočná rukojeť; připojení: na montážní desku;
OBJ: 33337.000
EAN: 4021267333379
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
33337
Pojistkový odpínač
CAPUS 3x250A
3-pólový; připojení: šroub M10; velikost pojistek: NH 1; jmenovitý proud: 250A (IEC); jmenovité napětí: 690V AC (IEC); kategorie užití: AC-23A, -22A, -21A (IEC 60947-3); grafitově šedá otočná rukojeť; připojení: na montážní desku;
OBJ: 33338.000
EAN: 4021267333386
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
33337
Pojistkový odpínač
CAPUS 3x400A
3-pólový; připojení: šroub M10; velikost pojistek: NH 2; jmenovitý proud: 400A (IEC); jmenovité napětí: 690V AC (IEC); kategorie užití: AC-23A, -22A, -21A (IEC 60947-3); grafitově šedá otočná rukojeť; připojení: na montážní desku;
OBJ: 33339.000
EAN: 4021267333393
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
33337
Pojistkový odpínač
CAPUS 3x630A
3-pólový; připojení: šroub M12; velikost pojistek: NH 3; jmenovitý proud: 630A (IEC); jmenovité napětí: 690V AC (IEC); kategorie užití: AC-23A, -22A, -21A (IEC 60947-3); grafitově šedá otočná rukojeť; připojení: na montážní desku;
OBJ: 33340.000
EAN: 4021267333409
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
33360
Pojistkový odpínač
CAPUS 3x160A
3-pólový; připojení: šroub M8; velikost pojistek: NH 00; jmenovitý proud: 160A (IEC); jmenovité napětí: 690V AC (IEC); kategorie užití: AC-23A, -22A, -21A (IEC 60947-3); červená otočná rukojeť; připojení: na montážní desku;
OBJ: 33359.000
EAN: 4021267333591
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
33360
Pojistkový odpínač
CAPUS 3x250A
3-pólový; připojení: šroub M10; velikost pojistek: NH 1; jmenovitý proud: 250A (IEC); jmenovité napětí: 690V AC (IEC); kategorie užití: AC-23A, -22A, -21A (IEC 60947-3); červená otočná rukojeť; připojení: na montážní desku;
OBJ: 33360.000
EAN: 4021267333607
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
33360
Pojistkový odpínač
CAPUS 3x400A
3-pólový; připojení: šroub M10; velikost pojistek: NH 2; jmenovitý proud: 400A (IEC); jmenovité napětí: 690V AC (IEC); kategorie užití: AC-23A, -22A, -21A (IEC 60947-3); červená otočná rukojeť; připojení: na montážní desku;
OBJ: 33361.000
EAN: 4021267333614
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
33360
Pojistkový odpínač
CAPUS 3x630A
3-pólový; připojení: šroub M12; velikost pojistek: NH 3; jmenovitý proud: 630A (IEC); jmenovité napětí: 690V AC (IEC); kategorie užití: AC-23A, -22A, -21A (IEC 60947-3); červená otočná rukojeť; připojení: na montážní desku;
OBJ: 33362.000
EAN: 4021267333621
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt

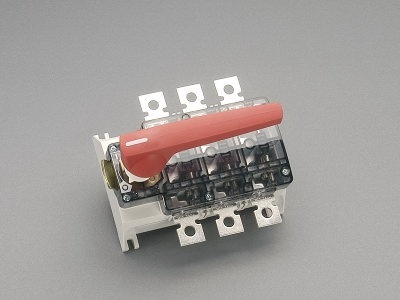

CAPUS 3x250A Odpínač 250A-800A
Odpínač 250A-800A
CAPUS 3x250A
3-pólový; připojení: šroub M10; jmenovitý proud: 250A (IEC); jmenovité napětí: 500V AC (IEC); kategorie užití: AC-23A, - 23B, -22B, -21B (IEC 60947-3); grafitově šedá otočná rukojeť; připojení: na montážní desku;
OBJ: 33333.000
EAN: 4021267333331
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
CAPUS 3x400A Odpínač 250A-800A
Odpínač 250A-800A
CAPUS 3x400A
3-pólový; připojení: šroub M10; jmenovitý proud: 400A (IEC); jmenovité napětí: 500V AC (IEC); kategorie užití: AC-23B, -22B, -21B (IEC 60947-3); grafitově šedá otočná rukojeť; připojení: na montážní desku;
OBJ: 33334.000
EAN: 4021267333348
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
CAPUS 3x630A Odpínač 250A-800A
Odpínač 250A-800A
CAPUS 3x630A
3-pólový; připojení: šroub M10; jmenovitý proud: 630A (IEC); jmenovité napětí: 500V AC (IEC); kategorie užití: AC-23B, -22B, -21B (IEC 60947-3); grafitově šedá otočná rukojeť; připojení: na montážní desku;
OBJ: 33335.000
EAN: 4021267333355
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
CAPUS 3x800A Odpínač 250A-800A
Odpínač 250A-800A
CAPUS 3x800A
3-pólový; připojení: šroub M12; jmenovitý proud: 800A (IEC); jmenovité napětí: 500V AC (IEC); kategorie užití: AC-23B, -22B, -21B (IEC 60947-3); grafitově šedá otočná rukojeť; připojení: na montážní desku;
OBJ: 33336.000
EAN: 4021267333362
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
33355
Odpínač 250A-800A
CAPUS 3x250A
3-pólový; připojení: šroub M10; jmenovitý proud: 250A (IEC); jmenovité napětí: 500V AC (IEC); kategorie užití: AC-23A, -23B, -22B, -21B (IEC 60947-3); červená otočná rukojeť; připojení: na montážní desku;
OBJ: 33355.000
EAN: 4021267333553
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
33355
Odpínač 250A-800A
CAPUS 3x400A
3-pólový; připojení: šroub M10; jmenovitý proud: 400A (IEC); jmenovité napětí: 500V AC (IEC); kategorie užití: AC-23B, -22B, -21B (IEC 60947-3); červená otočná rukojeť; připojení: na montážní desku;
OBJ: 33356.000
EAN: 4021267333560
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
33355
Odpínač 250A-800A
CAPUS 3x630A
3-pólový; připojení: šroub M10; jmenovitý proud: 630A (IEC); jmenovité napětí: 500V AC (IEC); kategorie užití: AC-23B, -22B, -21B (IEC 60947-3); červená otočná rukojeť; připojení: na montážní desku;
OBJ: 33357.000
EAN: 4021267333577
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt
33355
Odpínač 250A-800A
CAPUS 3x800A
3-pólový; připojení: šroub M12; jmenovitý proud: 800A (IEC); jmenovité napětí: 500V AC (IEC); kategorie užití: AC-23B, -22B, -21B (IEC 60947-3); červená otočná rukojeť; připojení: na montážní desku;
OBJ: 33358.000
EAN: 4021267333584
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
Dopyt

Popis produktu

CAPUS Panel - poistkové odpínače a odpínače s poistkami

Pri výbere odpínačov je nutné, okrem základného parametra, ktorým je menovitý pracovný prúd, prihliadnuť k ďalším podmienkam, ktoré si vyžaduje Vaše riešenie:
• podmienky použitia (početnosť spínania / odpínanie, všeobecná úroveň inštalácie, úroveň rozhrania, typ spínaného obvodu / záťaže)
• požiadavky noriem a funkčné špecifiká poistiek (UL ...)
• požiadavky na spôsob ovládania (ručné, automatické / diaľkové ...)
• požiadavky na spôsob inštalácie (na dvere, na zadnú stenu rozvádzača ...)
Konečný výber vždy bude záležať na rozhodnutí užívateľa (zákazníka), lebo iba on je schopný vyhodnotiť špecifiká svojho riešenia. Nižšie uvedené parametre môžu pri výberu pomôcť:

  • Dvojité prerušenie hlavných kontaktov
  • Viditelné oddeľovací úseky
  • Uživatelsky nezávislé prepínanie
  • Beznapěťová výmena poistiek
  • Manuální ovládanie
  • Monitor polohy zopnutie odpínača

Rozšírené informácie

CAPUS Panel

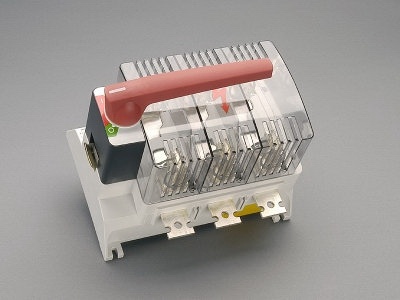

Poistkový odpínač typ LTS-F

Obj. čísloVyhotovenie - s otočnou rukoväťouJm. prúd [A]Pripojenie

Veľkosť poistky

33337.000 čiernošedá rukoväť 160 skrutka M8 NH 00
33338.000 čiernošedá rukoväť 250 skrutka M10 NH 1
33339.000 čiernošedá rukoväť 400 skrutka M10 NH 2
33340.000 čiernošedá rukoväť 630  skrutka M12 NH 3
33359.000 červená rukoväť 160 skrutka M8 NH 00
33360.000  červená rukoväť 250 skrutka M10 NH 1
33361.000 červená rukoväť 400 skrutka M10 NH 2
33362.000 červená rukoväť 630 skrutka M12 NH 3
Menovité napätie 690V AC
Montáž na panel

Poistkový odpínač typ LTS

Obj. čísloVyhotovenie - s otočnou rukoväťouJm. prúd [A]Pripojenie

Veľkosť poistky

33333.000 čiernošedá rukoväť 250 skrutka M10  -
33334.000 čiernošedá rukoväť 400 skrutka M10  -
33335.000 čiernošedá rukoväť 630 skrutka M10  -
33336.000 čiernošedá rukoväť 800 skrutka M12  -
33355.000 červená rukoväť 250 skrutka M10  -
33356.000  červená rukoväť 400 skrutka M10  -
33357.000 červená rukoväť 630 skrutka M10  -
33358.000 červená rukoväť 800 skrutka M12  -
Menovité napätie 500V AC
Montáž na panel

Voliteľné príslušenstvo

Obj. čísloVyhotoveniePoužiteľné preFarba / pripojenie
33350.000 Kryt prostoru svorek k zakrytí všech připojení - přípojů, nasaditelné shora i zdola LTS-250, LTS-F 160 Farva: černošedá
33351.000 Kryt prostoru svorek k zakrytí všech připojení - přípojů, nasaditelné shora i zdola LTS-400/630, LTS-F 250/400 Farva: černošedá
33352.000 Kryt prostoru svorek k zakrytí všech připojení - přípojů, nasaditelné shora i zdola LTS-800, LTS-F 630 Farva: černošedá
33347.000 Monitor polohy sepnutí odpínače, 1 NC + 1 NO, ploché konektory 6,3 x 0,8 LTS, LTS-F

-
33342.000 Kryt bez zámku, včetně příslušenství pro montáž LTS-250/400/630, LTS-F 160/250/400 Farva: černošedá
33343.000 Kryt bez zámku, včetně příslušenství pro montáž LTS-800, LTS-F 630 Farva: černošedá

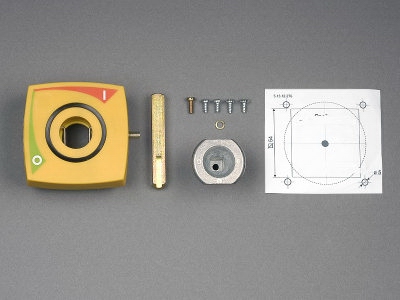

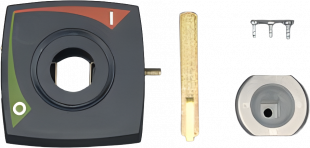

33345.000 Kryt se zámkem a klíčem, včetně příslušenství pro montáž LTS-250/400/630, LTS-F 160/250/400 Farva: černošedá
33346.000 Kryt se zámkem a klíčem, včetně příslušenství pro montáž LTS-800, LTS-F 630 Farva: černošedá
33348.000 Kryt se zámkem a klíčem, včetně příslušenství pro montáž LTS-250/400/630, LTS-F 160/250/400 Barva: červenožlutá
33349.000 Kryt se zámkem a klíčem, včetně příslušenství pro montáž LTS-800, LTS-F 630 Barva: červenožlutá
33246.000 Prodlužovací ovládací hřídel o délce 300 mm LTS-250/400/630, LTS-F 160/250/400

-
33283.000 Prodlužovací ovládací hřídel o délce 300 mm LTS-800, LTS-F 630 -
33380.000 Prodlužovací ovládací hřídel o délce 550 mm LTS-250/400/630, LTS-F 160/250/400 -
33381.000 Prodlužovací ovládací hřídel o délce 550 mm LTS-800, LTS-F 630 -

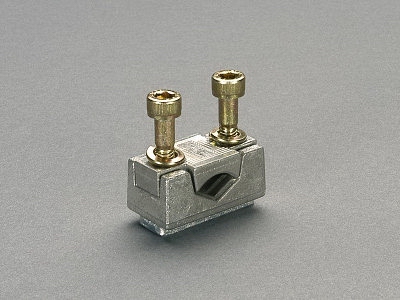

33363.000 Třmenová svorka pro měděné vodiče LTS-F 160 Pripojenie: 2,5 - 70 mm2, 12 x 10 mm
33364.000 Třmenová svorka pro měděné vodiče LTS 250 Pripojenie: 14 x 9 mm
33163.000 Třmenová svorka pro měděné vodiče QCB-NH1, QCS-NH1, LTS-F 250, LTS 400 Pripojenie: 70 - 150 mm2, 18 x 2 - 14 mm
33164.000  Třmenová svorka pro měděné vodiče QCB-NH2, LTS-F 400, LTS 630 Pripojenie: 120 - 240 mm2, 21 x 1 - 14 mm
33165.000 Třmenová svorka pro měděné vodiče QCB-NH3, LTS-F 630, LTS 800 Pripojenie: 150 - 300 mm2, 25 x 1 - 13 mm
33365.000 Prizmová svorka pro měděné a hliníkové vodiče* LTS-F 250 Pripojenie: 70 - 120 mm2
33366.000  Prizmová svorka pro měděné a hliníkové vodiče* LTS-F 250, LTS 400 Pripojenie: 70 - 150 mm2
33367.000 Prizmová svorka pro měděné a hliníkové vodiče* LTS-F 400, LTS 630 Pripojenie: 120 - 240 mm2
* Pri použití hliníkových vodičov je potrebné dodržiavať pokyny na údržbu (pozri kapitolu Manual 8.2)
