SK

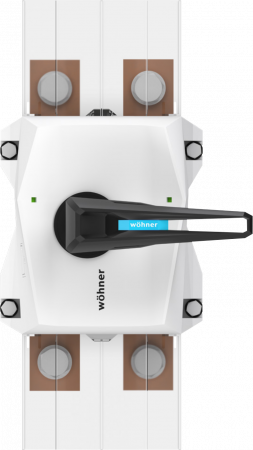

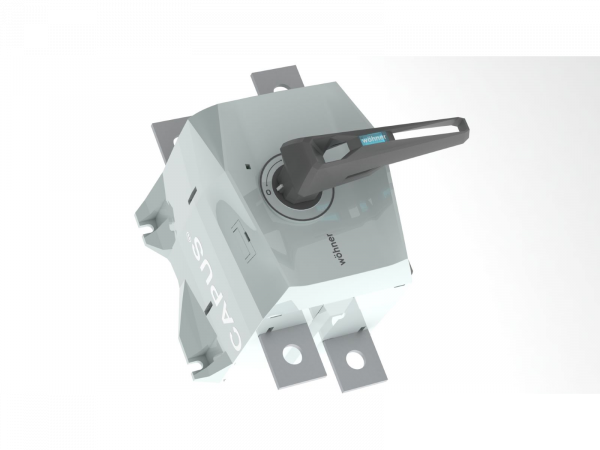

Capus® Panel DC
Kompaktný dvojpólový DC odpínač 400A alebo 500A do 1500V DC podľa noriem ICE 60947-3 (DC-PV1, DC-PV2, DC-21B, DC-22B) nebo UL98B.
Cena 285 EUR
350,55 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (4)
Dopyt na produktPorovnať
Radek Odložilík
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA, AMS a prípojnicových systémov Wöhner.
Varianty k produktu Capus® Panel DC (4)
Odpínač CAPUS®Panel
Capus Panel 400A IECpanelový DC odpínač dle IEC 60947-3;
jmenovitý proud Ie: 400 ADC;
jmenovité napětí Ue: 1500 VDC;
kategorie užití: DC-PV1; DC-PV2; DC-21B; DC-22B;
bez ovládací páky;
jmenovitý proud Ie: 400 ADC;
jmenovité napětí Ue: 1500 VDC;
kategorie užití: DC-PV1; DC-PV2; DC-21B; DC-22B;
bez ovládací páky;
OBJ: 23053.000
EAN: 4021267230531
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
285 EUR/ks
350,55 EUR s DPH
+-
Odpínač CAPUS®Panel
Capus Panel 400A ULpanelový DC odpínač dle UL 98B;
jmenovitý proud Ie: 400 ADC;
jmenovité napětí Ue: 1500 VDC;
bez ovládací páky;
jmenovitý proud Ie: 400 ADC;
jmenovité napětí Ue: 1500 VDC;
bez ovládací páky;
OBJ: 23051.000
EAN: 4021267230517
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
285 EUR/ks
350,55 EUR s DPH
+-
Odpínač CAPUS®Panel
Capus Panel 500A IECpanelový DC odpínač dle IEC 60947-3;
jmenovitý proud Ie: 500 ADC;
jmenovité napětí Ue: 1500 VDC;
kategorie užití: DC-PV1; DC-PV2; DC-21B; DC-22B;
bez ovládací páky;
jmenovitý proud Ie: 500 ADC;
jmenovité napětí Ue: 1500 VDC;
kategorie užití: DC-PV1; DC-PV2; DC-21B; DC-22B;
bez ovládací páky;
OBJ: 23052.000
EAN: 4021267230524
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
285 EUR/ks
350,55 EUR s DPH
+-
Odpínač CAPUS®Panel
Capus Panel 500A ULpanelový DC odpínač dle UL 98B;
jmenovitý proud Ie: 500 ADC;
jmenovité napětí Ue: 1500 VDC;
bez ovládací páky;
jmenovitý proud Ie: 500 ADC;
jmenovité napětí Ue: 1500 VDC;
bez ovládací páky;
OBJ: 23050.000
EAN: 4021267230500
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
285 EUR/ks
350,55 EUR s DPH
+-
Popis produktu
Minimalistický odpínač jednosmerného prúdu s nadčasovým designom pre priemyselné a fotovoltaické aplikácie. Zariadenie je dodávané bez ovládacej páky!
- kompaktný - najmenší DC odpínač na trhu
- robustná - skratová odolnosť 40 kA
- bezpečný - až 500 A pri 1500 VDC

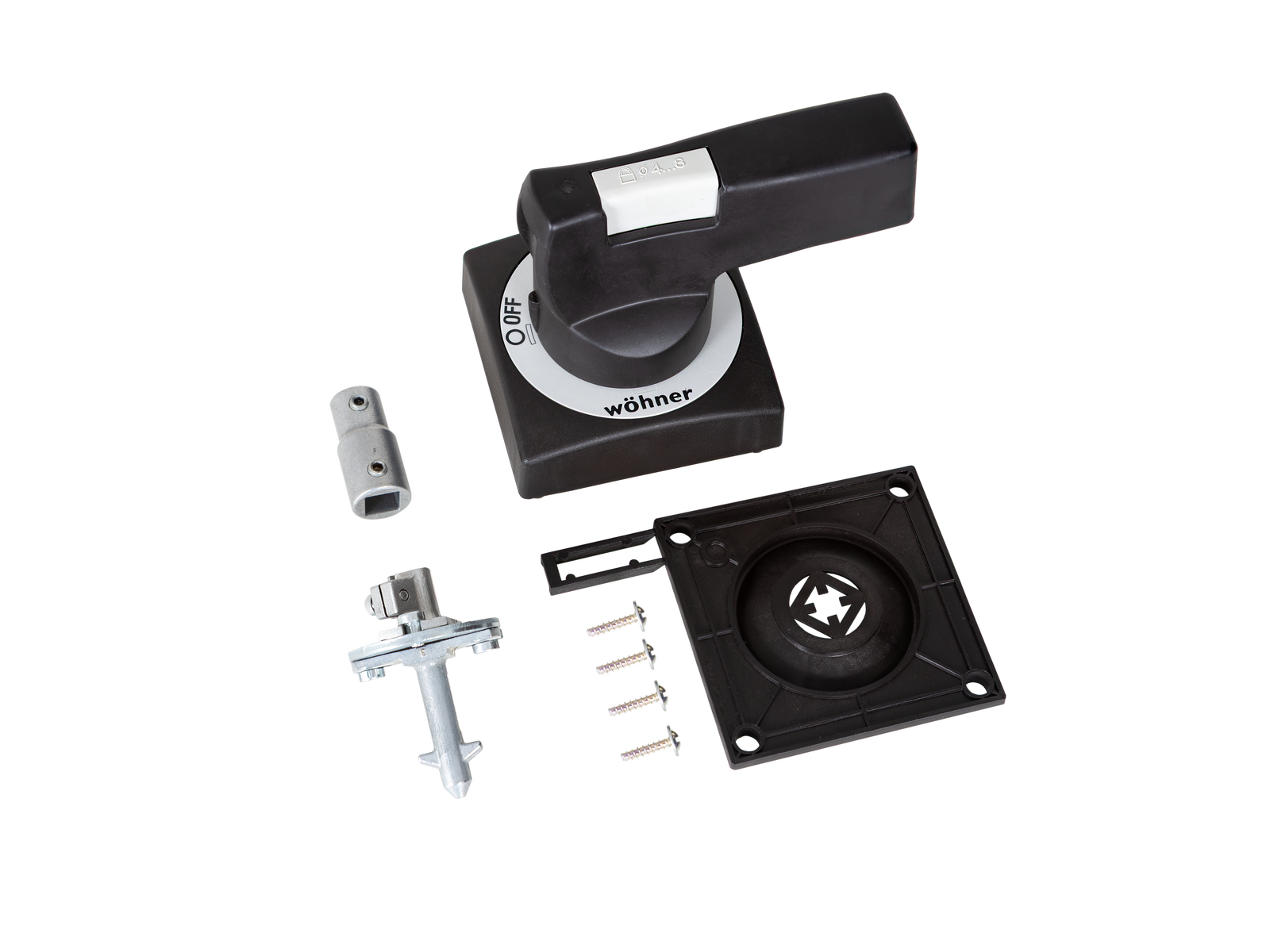

- flexibilné - s externou kľukou s krytím IP66 a NEMA 4
- kategórie použitia podľa IEC:
- DC-PV1
- DC-PV2
- DC-21B
- DC-22B
Technické parametre
| Platná norma | IEC 60947-3 | UL 98B | ||
| Objednávacie číslo | 23053.000 | 23052.000 | 23051.000 | 23050.000 |
| Menovitý prúd Ie | 400 A | 500 A | 400 A | 500 A |
| Menovité napätie Ue | 1500 VDC | 1500 VDC | 1500 VDC | 1500 VDC |
| Skratový prúd Icc | 40 kA | 40 kA | 40 kA | 40 kA |
| Istenie | gPV 500 A | gPV 500 A | gPV 500 A | gPV 500 A |
| Kategórie použitia DC-PV1 | 400 A | 500 A | - | - |
| Kategórie použitia DC-PV2 | 400 A | 500 A | - | - |
| Kategórie použitia DC-21B | 400 A | 500 A | - | - |
| Kategórie použitia DC-22B | 400 A | 500 A | - | - |
| Počet operačných cyklov bez zaťaženia | 5000 | 5000 | 800 | 800 |
| Počet operačných cyklov so záťažou | 200 | 200 | 400 | 400 |
| Pracovné podmienky | - 25° až + 40° C | - 25° až + 40° C | - 25° až + 40° C | - 25° až + 40° C |
| Hmotnosť | 2,86 kg | 2,96 kg | 2,86 kg | 2,96 kg |
| Pripojovacie skrutky | M10 | M12 | M10 | M12 |
