PEL 106 - Záznamník kvality elektrickej energie

Záznamník kvality elektrickej energie

Vysoko odolný IP67 záznamník kvality elektrickej energie (TRMS) pre jedno a trojfázové siete do 1 000 V s menovitým kmitočtom DC, 50, 60 a 400 Hz. Záznamník umožňuje prenos dát do PC v reálnom čase s možnosťou monitorovať viac miest inštalácie. Rozhranie USB, GPRS, WiFi, Ethernet a Bluetooth.
Cena 3 651,60 EUR
4 381,92 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (1)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Kančo
Ing. Jan Kančo
Vedúci predajnej skupiny meracie a testovacie prístroje FLUKE, CHAUVIN ARNOUX, METRIX, AMPROBE, HIKMICRO, KPS, MICSIG a ostatné.

Varianty k produktu PEL 106 - Záznamník kvality elektrickej energie (1)

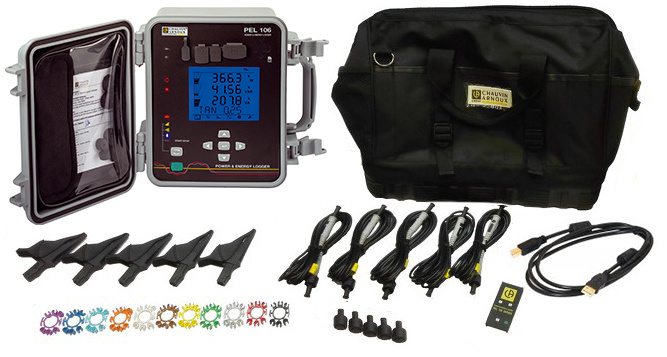

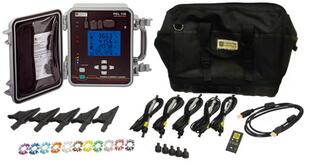

PEL 106 - Záznamník kvality elektrickej energie s príslušenstvom
Analyzátor siete trojfázový
PEL 106

Záznamník PEL106, bez kliešťových prevodníkov,
5 ks meracie vodiče Ø4 mm - dĺžka 3 m s krytím IP67, 5 ks krokosvorka Ø4 mm, 5 ks záslepka, 9 ks záslepka na prístroji, sada farebných krúžkov, SD karta 8 GB, adaptér USB/SD, USB kábel, napájací kábel, software PEL Transfer, brašňa a návod k obsluhe v českom jazyku

OBJ: P01.1571.65
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
3 651,60 EUR/ks
4 381,92 EUR s DPH
Porovnání
+-
Košík

Voliteľné príslušenstvo k PEL 106 - Záznamník kvality elektrickej energie

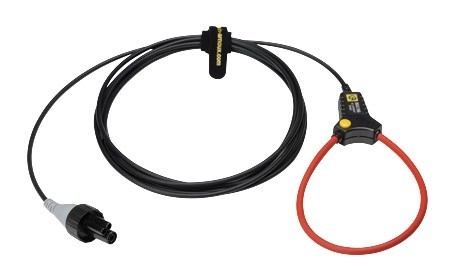

Príslušenstvo P01.1205.26B - Prevodník A196/350
Príslušenstvo pre C.A 8436
Mini-AmpFLEX MA196/350 IP67 černá
Pružný prevodník Mini-AmpFLEX MA196/350 čierna v IP67 1 ks
AC rozsah 100 mA ... 10 000 A
Dĺžka prevodníka 350 mm
OBJ: P01.1205.68
EAN: 3663653000383
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
263 EUR/ks
315,60 EUR s DPH
Porovnání
+-
Košík

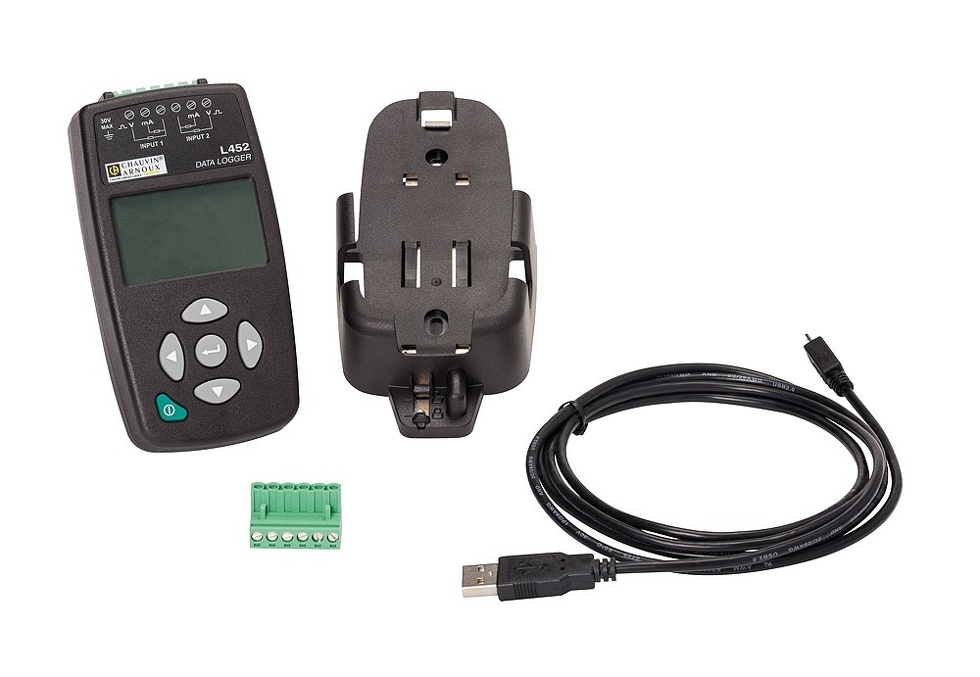

L452 - Záznamník procesných signálov 4-20mA s príslušenstvom
Záznamník
L452
Záznamník L452, pripojovacia svorkovnica, USB kábel, 2 ks NiMH AA batéria, napájací adaptér, softvér DataLoggerTransfer a návod na obsluhu
Zjistit více
OBJ: P01.1572.01
EAN: 3760171419939
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
479 EUR/ks
574,80 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1020.95 - DataView Software
Softvér
Software DataView
Pre prístroje:
C.A 833x, C.A 843x, C.A 8220, C.A 8230, PEL10x, C.A 6470N, C.A 647x, C.A 6292, C.A 6543, C.A 6547, C.A 6549, C.A 655x, C.A 652x, C.A 653x, C.A 625x, F407, F607, C.A 1110, C.A 101xx, C.A 1246, C.A 182x, všetky jednoduché záznamníky rady SIMPLE LOGGER 2, C.A 6417, C.A 611x, DTR8510
OBJ: P01.1020.95
EAN: 3760171418734
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
662 EUR/ks
794,40 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1205.80/67 - Prevodník MA193/250/350
Príslušenstvo pre C.A 8xxx, PEL1xx
Mini-AmpFLEX MA193/250 černá
Pružný prevodník Mini-AmpFLEX MA193/250 čierny 1 ks
AC rozsah 100 mA ... 10 000 A
Dĺžka prevodníka 250 mm
OBJ: P01.1205.80
EAN: 3760171417027
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
268 EUR/ks
321,60 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1205.80/67 - Prevodník MA193/250/350
Príslušenstvo pre C.A 8xxx, PEL1xx
Mini-AmpFLEX MA193/350 černá
Pružný prevodník Mini-AmpFLEX MA193/350 čierny 1 ks
AC rozsah 100 mA ... 10 000 A
Dĺžka prevodníka 350 mm
OBJ: P01.1205.67
EAN: 3760171419243
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
285 EUR/ks
342 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1204.25B - Prevodník MN93
Príslušenstvo pre C.A 8xxx, PEL 1xx
MN93 černá

Kliešťový prevodník MN93 čierna 1 ks
AC rozsah 2 A ... 200 A
Priemer otvoru ø20 mm

OBJ: P01.1204.25B
EAN: 3760171412992
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
204 EUR/ks
244,80 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1204.34B - Prevodník MN93A
Príslušenstvo pre C.A 8xxx, PEL 1xx
MN93A černá

Kliešťový prevodník MN93A čierna 1 ks
AC rozsah 0,005 A ... 5 A a rozsah 0,1 A...100 A
Priemer otvoru ø20 mm

OBJ: P01.1204.34B
EAN: 3760171413012
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
303 EUR/ks
363,60 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1205.26B - Prevodník A193/450
Príslušenstvo pre C.A 8xxx, PEL 1xx
AmpFLEX A193/450 černá

Pružný prevodník AmpFLEX A193/450mm čierna 1 ks
AC rozsah 100 mA ... 10 000 A
Dĺžka prevodníka 450 mm

OBJ: P01.1205.26B
EAN: 3760171413159
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
268 EUR/ks
321,60 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1205.31B - Prevodník A193/800
Príslušenstvo pre C.A 8xxx, PEL 1xx
AmpFLEX A193/800 černá

Pružný prevodník AmpFLEX A193/800mm čierna 1 ks
AC rozsah 100 mA ... 10 000 A
Dĺžka prevodníka 800 mm

OBJ: P01.1205.31B
EAN: 3760171413166
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
370 EUR/ks
444 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1200.79B - Prevodník PAC93B
Príslušenstvo pre C.A 8xxx, PEL 1xx
PAC93 černá

Kliešťový prevodník PAC93 čierna 1 ks, 9V batérie 1ks
AC rozsah 1A ... 1000 A a DC rozsah 1 A...1300 A
Priemer otvoru ø39 mm

OBJ: P01.1200.79B
EAN: 3760171412640
Záruka: 12 m.
Skladom v GHV
skladom 3 ks
476 EUR/ks
571,20 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1201.10 - Prevodník J93
Príslušenstvo pre C.A 8xxx, PEL 1xx
J93
Kliešťový prevodník J93 čierna 1 ks, kufor 1ks, sada farebných krúžkov 1ks, 9V batérie 1ks
AC rozsah 50A ... 3500 A a DC rozsah 50 A...5000 A
Priemer otvoru ø72 mm
OBJ: P01.1201.10
EAN: 3760171418796
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
2 280 EUR/ks
2 736 EUR s DPH
Porovnání
+-
Košík
E27 Prevodník kliešťový
Prevodník kliešťový
E27
Rozsah merania 0,05 A...7 A AC (10 A DC), 0,05 A...70 A AC (100 A DC)
Výstup 1 mV / A, 1 V / A, šírka pásma 100 kHz
Priemer 11,8 mm, vodič s konetormi BNC
Napájanie: batéria 9V alebo adaptér
Dodávka vrátane 9V batérie a návodu na obsluhu
Zjistit více
OBJ: P01.1200.27
EAN: 3663653007757
Záruka: 24 m.
Skladom v GHV
skladom 1 ks
426 EUR/ks
511,20 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1020.81 - Adaptér pre E3N
Príslušenstvo pre C.A 8xxx, PEL10x
Adaptér k E3N pro C.A833x, PEL10x
Nutný pre pripojenie prevodníka E3N k C.A 833x a PEL10x
OBJ: P01.1020.81
EAN: 3760171412305
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
122 EUR/ks
146,40 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1203.23B - Prevodník C193
Príslušenstvo pre C.A 8xxx, PEL 1xx
C193 černá

Kliešťový prevodník C193 čierna 1 ks
AC rozsah 3 A ... 1000 A
Priemer otvoru ø52 mm

OBJ: P01.1203.23B
EAN: 3760171412794
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
435 EUR/ks
522 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.1020.80 - Sada označovacích krúžkov
Náhradný diel
Sada identifikačních kroužků
12 farebných krúžkov
OBJ: P01.1020.80
EAN: 3760171412299
Záruka: 12 m.
Skladom v GHV
skladom 1 ks
42 EUR/ks
50,40 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo P01.2980.78 - Brašna S20
Brašňa
Brašňa
330 x 240 x 240 mm
OBJ: P01.2980.78
EAN: 3663653000734
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
83 EUR/ks
99,60 EUR s DPH
Porovnání
+-
Košík
Navíjacie puzdro ReelBox Navíjacie puzdro ReelBox
Navíjacie puzdro ReelBox
Navíjacie puzdro ReelBox
Uloženie vodiča 1 x 3m alebo 2 x 1,5m
Zjistit více
OBJ: P01.1021.49
EAN: 3663653000048
Záruka: 12 m.
Skladom v GHV
skladom >50 ks
17 EUR/ks
20,40 EUR s DPH
Porovnání
+-
Košík
XMA-7 černá Svorka magnetická
Svorka magnetická
XMA-7 černá
CAT III, 1000V, 2A, černá
Průměr magnetu 7 mm, délka 10 mm
Připojení vodičů 4 mm
Zjistit více
OBJ: 66.9516-21
EAN: 2050000366413
Záruka: 12 m.
Skladom v GHV
skladom 5 ks
16,75 EUR/ks
20,10 EUR s DPH
Porovnání
+-
Košík
6405 Sada prepichovacích svoriek
Sada prepichovacích svoriek
6405
33 Vrms, 70 Vdc max, 1 A, set černá a červená
Pro vodiče 0,8 - 4,5 mm, připojení vodičů 4 mm
Zjistit více
OBJ: PO.1633088
EAN: 0095969208604
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
61 EUR/ks
73,20 EUR s DPH
Porovnání
+-
Košík
5913 Sada prepichovacích svoriek
Sada prepichovacích svoriek
5913
1000 Vrms max, 10 A, set černá a červená
Pro vodiče 0,9 - 4,9 mm, připojení vodičů 4 mm
Zjistit více
OBJ: PO.1546410
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
84 EUR/ks
100,80 EUR s DPH
Porovnání
+-
Košík
Príslušenstvo Multicontact - SKLS4 čierna
Banánik
SKLS4 černá
CAT II, 600V, 10A , čierna
Pre bezpečné pripojenie vodiča na systém 4mm
Zjistit více
OBJ: 22.3007-21
Záruka: 12 m.
Skladom v GHV
skladom 2 ks
4,95 EUR/ks
5,94 EUR s DPH
Porovnání
+-
Košík

Popis produktu

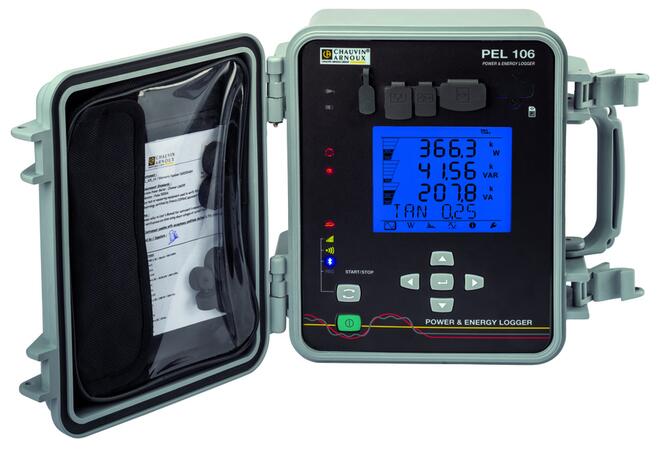

Záznamník kvality elektrickej energie PEL106

Prístroj PEL 106 je záznamník kvality elektrickej siete, ktorý umožňuje meranie a záznam výkonov a energií vo väčšine elektrických sústav. Merania sa vykonávajú pomocou 4 snímačov prúdu a napäťových vstupov. Umožňuje zobrazenie širokej škály parametrov siete a ich záznam na pamäťovú kartu pre neskoršie vyhodnotenie a to s intervalom až 200 ms. Je vybavený všetkými bežnými komunikačnými rozhraniami pre lokálne aj vzdialené ovládanie, nastevenie a stiahnutie dát, ako je USB, WiFi, Bluetooth, LAN a 3G/GPRS. Ovládanie je možné pomocou mobilnej aplikácie pre telefóny a tablety s OS Android. Model PEL 106 je vybavený displejom so zobrazením najdôležitejších parametrov. Napájanie je priamo z meranej inštalácie a prístroj je zasadený do vysoko odolného kufríku s krytím IP67.

Hlavné parametre

Ikona - Čip 40x40
  • Záznamník kvality elektrickej energie pre jedno až trojfázové siete (3AC, 3NAC, vyvážené aj nevyvážené)
  • Pre jednosmerné a striedavé siete od 10 do 1 000 V
  • Menovitý kmitočet sietí DC / 50 / 60 / 400 Hz
  • Meranie striedavého prúdu od 5 mA do 10 000 A (podľa prevodníkov)
  • Meranie jednosmerného prúdu od 50 mA do 1 400 A (podľa prevodníkov)
  • 4 napäťové a 4 prúdové vstupy
  • Trieda presnosti merania napätia 0,2%
  • Rýchlosť vzorkovania 128 vzoriek / periódu s priemerovaním do jednej nameranej hodnoty za sekundu (najkratší interval záznamu 0,2 s). Paralelný záznam s intervalom 1 až 60 min (užívateľsky voliteľné)
  • Výpočet a záznam činného, jalového aj zdanlivého výkonu (W, VA, var)
  • Výpočet a záznam činných, jalových aj zdanlivých energií (Wh, VAh a varh) s rozlíšením v 4 kvadrantoch (induktívna alebo kapacitná záťaž, spotreba alebo dodávka energie)
  • Meranie rušivého výkonu D
  • Meranie a záznam účinníka cos θ, tan θ, PF
  • Meranie a záznam celkových harmonických skreslení aj jednotlivých zložiek až do 50. harmonickej

Ďalšie funkcie a parametre

  • Analýza motorov. Po pripojení k mobilnej aplikácii softwarov nástroj vypočíta mechanické parametre pohonu ako sú otáčky, točivý moment alebo účinnosť v reálnom čase
  • Záznam strednej, minimálnej a maximálnej hodnoty. V každej uloženej vzorke je údaj o extrémnych hodnotách min a max za vzorkovaciu periódu
  • Programovateľné začiatky a konce záznamov s vlastným pomenovaním
  • Software PEL Transfer® v českom jazyku na stiahnutie, tlač a export nameraných dát do tabuľkových procesorov (např. MS Excel). Taktiež umožňuje komunikáciu so záznamníkom v reálnom čase a to s viacerými prístrojmi súčasne. To uľahčuje hľadanie problémových miest v inštalácii
  • Software DataView®  v českom jazyku (voliteľné príslušenstvo) umožňuje vyššiu analýzu nameraných dát. Databázové spracovanie ponúka evidenciu miest meraní, technikov vykonávanúcich meranie, zákazníkov. Umožňuje vkladanie externých dát z ďalších aplikácií (napr. MS Word, Excel, ...), poznámky, obrázky a iné.

Komunikácia a ukladanie dát

  • možnosť komunikácie cez IRD server v prípadoch zabezpečenej IT štruktúry
Ikona - Bluetooth 40x40
  • Bluetooth rozhranie pre komunikáciu s dvojkanálovými záznamníkmi riadiacich slučiek 4-20 mA a 0-10 V
  • Súčasné pripojenie až 4 záznamníkov (celkom až 8 ďalších kanálov)
  • Spoločne s elektrickými parametrami siete je možné zaznamenávať ďalšiu ľubovoľnú veličinu, ktorá je prevedená na signály 4-20 mA alebo 0-10 V. Vďaka tomu možno dať do súvislostí elektrické a neelektrické veličiny.
Ikona - GPRS 40x40
  • Po vložení SIM karty umožňuje komunikáciu medzi prístrojom a počítačovým SW v miestach bez pokrytia WiFi signálom alebo LAN sieťou
  • Komunikácia cez 3G/GPRS sieť a ponúka využitie IRD servera
  • Umožňuje online komunikáciu a stiahnutie dát, ale taktiež ponúka automatické odosielanie emailov na vybranú adresu s alarmovým upozornením na prekročenie rozsahu
Ikona - Wifi 40x40
  • Umožňuje online komunikáciu a stiahnutie dát cez sieť zákazníka, ale taktiež  ponúka vytvorenie hotspotu pre priame pripojenie k prístroju
  • Štandardná frekvencia 2,4 GHz
  • Možnosť prepojenia s PC, mobilným telefónom alebo tabletom s OS Android
Ikona - LAN 40x40
  • Pripojenie do LAN siete pre vzdialenú správu prístroja
  • Súčasné pripojenie viacerých zariadení PEL súčasne do jedného PC
  • Zobrazenie meraných dát v reálnom čase z viacerých zariadení PEL súčasne
Ikona - USB 40x40
  • Rozhranie USB (B) pre správu prístroja, monitorovanie a stiahnutie dát
  • Automatické spojenie s prístrojom pri opakovanom pripojení
Ikona - SD 40x40
  • Slot na SD karty do veľkosti až 32 GB
  • Možnosť jednoduchej výmeny karty pre načítanie v čítačkách kariet v PC

Prevedenie a fyzické parametre

Ikona - Bateria 40x40
  • Integrovaný NiMH akumulátor pre preklenutie krátkych výpadkov (dopa prevádzky cca 30 min) s interným nabíjaním z meranej inštalácie
  • Adaptér na prichytienie na stĺpy (voliteľné príslušenstvo)
  • Robustná konštrukcia, ergonomický design
  • Elektrická bezpečnosť CAT IV/1000 V
  • Vysoký stupeň krytia IP67
  • Mechanická odolnosť na pád z 1  m
  • Prevádzková teplota -20 až 50 °C
  • Rozmery: 27 cm × 24,5 cm × 18 cm (bez snímačov)
  • Hmotnosť: 3,4 kg
  • Záruka na hlavný prístroj: 24 mesiacov

Služby ponúkané k nami dodaným prístrojom

Ikona - Prezentácia 40x40
  • Konzultácie vhodnosti jednotlivých typov s odporúčaním
  • Poradenstvo so softwarom prístroja (ak je súčasťou dodávky)
  • Predajná aj popredajná podpora
Ikona - Diplom 40x40
  • Zaistenie záručného aj pozáručného servisu
  • Zaistenie pravidelných kalibrácií

SOFTWARE PRE PRÍSTROJ

Ikona - Windows 40x40

Ikona - Windows 40x40
  • Software DataView
  • Pre podporu nás kontaktujte

Ikona - Google 40x40
  • Software PEL pre Android
  • ODKAZ

Ikona - SW Google PEL transfer 80x80

Videa

PEL105, PEL103 a PEL102 - Záznamník kvality elektrickej energie
(YouTube, 07.04.2016)
PEL103 a PEL102 - Záznamník kvality elektrickej energie
(YouTube, 30.01.2016)
VIDEONÁVOD - PEL 103 - inštalácia SW PEL TRANSFER
(YouTube, 26.05.2020)
VIDEONÁVOD - PEL 103 - nastavenie prístroja pomocou PC
(YouTube, 26.05.2020)
VIDEONÁVOD - PEL 103 - nastavenie prístroja pomocou ANDROID
(YouTube, 26.05.2020)
VIDEONÁVOD - PEL 103 - pripojenie k 3-fázové sieti
(YouTube, 26.05.2020)
VIDEONÁVOD - PEL 103 - manuálny štart a stop záznamu
(YouTube, 26.05.2020)

Katalógy na stiahnutie

CHAUVIN ARNOUX - Meracie prístroje
Kompletný katalóg produktov firmy Chauvin Arnoux - skúšačky napätia, multimetre, kliešťové multimetre, revízne prístroje, merače izolácie, merače uzemnenia, analyzátory kvality el. energie, infrakamery.
Download ikona
METRIX - Meracie prístroje
Katalóg meracích prístrojov METRIX - Chauvin Arnoux. Prenosné a stolné digitálne multimetre, prenosné a stolné osciloskopy, generátory signálu, RLC metry, dekády RLC, zdroje napätia a príslušenstvo.
Download ikona
Meracie príslušenstvo MULTICONTACT
Meracie príslušenstvo pre bežné merania. Testovacie vodiče, krokosvorky, hroty, príchytky, adaptéry atď.
Download ikona
Meracie príslušenstvo CHAUVIN ARNOUX
Meracie príslušenstvo na bežné meranie. Testovacie vodiče, krokosvorky, hroty, príchytky, púzdra, brašne, poistky atď.
Download ikona
Meracie príslušenstvo POMONA
Meracie príslušenstvo pre bežné merania. Testovacie vodiče, krokosvorky, hroty, príchytky, adaptéry atď.
Download ikona
Meracie príslušenstvo ELECTRO PJP
Meracie príslušenstvo na bežné meranie. Testovacie vodiče, krokosvorky, svorky, hroty, príchytky, adaptéry atď. ěřicí příslušenství pro běžná měření. Testovací vodiče, krokosvorky, hroty, příchytky, adaptéry atd.
Download ikona

Súvisiace produkty

L452 - Záznamník procesných signálov 4-20mA_1
L452

Záznamník prúdovej 4-20 mA a napäťovej 0-10V slučky. Dva nezávislé záznamy prúdovej alebo napäťovej Meranie, záznam, priamy odpočet najrôznejších elektrických aj neelektrických veličín.

479 EUR
574,80 EUR s DPH
Porovnání
Na požiadanieDetail produktu

Mohlo by vás zaujímať

Akčné produkty

Tester solárnych aplikácií SMFT-1000 so zľavou 15% a darčekom zadarmo
19.02.2024 - 28.03.2024
Získejte slevu 15% na tester solárních aplikací Fluke SMFT-1000. Sleva je platná pro objednávky došlé v termínu od 19.2. do 28.3.2024. Kupte si přístroj SMFT‑1000 a získejte produkt ZDARMA! S touto...
Vyhrajte termokamery Hikmicro alebo multimetre Fluke!
01.03.2024 - 31.03.2024
Jar 2024 prináša nielen teplejšie počasie, ale aj rozpálenú súťaž od spoločnosti GHV Trading! V úzkej spolupráci s poprednými výrobcami meracích prístrojov – Hikmicro a Fluke, GHV Trading oznámila vzrušujúcu...

Novinky

Testery elektrických častí strojných zariadení C.A 6161 a C.A 6163
13.03.2024
Tester elektrických častí strojových zariadení, rozvádzačov, náradia, spotrebičov podľa noriem EN 60204-1, EN 61439-1, EN 60335-1, EN 62368-1, EN 60598-1, EN 60974-4, EN 50699, EN 50678
Štvorkanálové monitory reziduálnych prúdov Bender RCMS410
11.09.2023 - 29.03.2024
Spoločnosť Bender predstavuje štvorkanálový monitor reziduálnych prúdov revolučnej konštrukcie RCMS410: šírka prístroja je iba 18 mm a chýbajúci displej nahrádza vstavaná NFC komunikácia. Monitor RCMS410...

Odborné články

Přehled termokamer
01.12.2023
Připravili jsme pro Vás přehlednou tabulku parametrů vybraných termokamer Hikmicro a Fluke.
Zjednodušenie a zrýchlenie projektov automatizácie pomocou platformy STEGO CONNECT
01.12.2023
Inovatívny systém, ktorý uľahčuje digitalizáciu priemyselných procesov a poskytuje jednoduchý prístup k údajom a automatizáciu pre vaše aplikácie. Znie to skvele, nemyslíte? Realita systému STEGO Connect...
