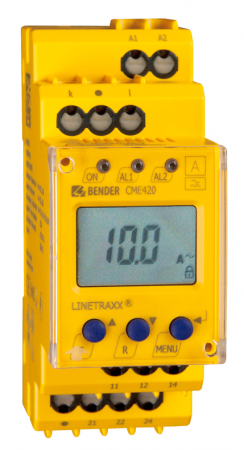

CME420 - Prúdový monitor

Podprúdový a nadprúdový monitor pre striedavé siete 0,1...16 A s pomocným napájacím napätím

Multifunkčný prúdový monitor podprúdu, nadprúdu prípadne prúdu medzi dvomi nastavenými medznými hodnotami (monitorovanie prúdového "okna") v AC striedavých sieťach od 0,1 so 16 A.
Cena 246 EUR
295,20 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (10)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Šenberger
Ing. Jan Šenberger
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER PRIEMYSEL.

Varianty k produktu CME420 - Prúdový monitor (10)

Filtrace
Na sklade
CME420-D-1 Monitor prúdu
Monitor prúdu
CME420-D-1
Us: DC 9,6...94V, AC 16...72V, 42...460Hz
I: 0,1...16A nebo x/1A,x/5A,x/10A
OBJ: B93060001
Záruka: 60 m.
Skladom v GHV
skladom 2 ks
246 EUR/ks
295,20 EUR s DPH
Porovnání
+-
Košík
CME420-D-2 Monitor prúdu
Monitor prúdu
CME420-D-2
Us: 70...300V AC/DC, 42...460Hz
I: 0,1...16A nebo x/1A,x/5A,x/10A
OBJ: B93060002
Záruka: 60 m.
Skladom v GHV
skladom 2 ks
246 EUR/ks
295,20 EUR s DPH
Porovnání
+-
Košík
CME420-D-1 Monitor prúdu
Monitor prúdu
CME420-D-1
Us: DC 9,6...94V, AC 16...72V, 42...460Hz
I: 0,1...12A nebo x/1A,x/5A,x/10A
verze B7... s pružinovými svorkami
OBJ: B73060001
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
246 EUR/ks
295,20 EUR s DPH
Porovnání
+-
Košík
CME420-D-2 Monitor prúdu
Monitor prúdu
CME420-D-2
Us: 70...300V AC/DC, 42...460Hz
I: 0,1...12A nebo x/1A,x/5A,x/10A
verze B7... s pružinovými svorkami
OBJ: B73060002
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
246 EUR/ks
295,20 EUR s DPH
Porovnání
+-
Košík
CME420-DM-1 Monitor prúdu
Monitor prúdu
CME420-DM-1
Us: DC 9,6...94V, AC 16...72V, 42...460Hz
I: 0,1...16A 50/60Hz / 0 (4)...20mA / 0...10V / 0...400µA
OBJ: B93060003
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
CME420-DM-2 Monitor prúdu
Monitor prúdu
CME420-DM-2
Us: 70...300V AC/DC, 42...460Hz
I: 0,1...16A 50/60Hz / 0 (4)...20mA / 0...10V / 0...400µA
OBJ: B93060004
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
CME420-DM-1 Monitor prúdu
Monitor prúdu
CME420-DM-1
Us: DC 9,6...94V, AC 16...72V, 42...460Hz
I: 0,1...12A 50/60Hz / 0 (4)...20mA / 0...10V / 0...400µA
verze B7... s pružinovými svorkami
OBJ: B73060003
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
CME420-DM-2 Monitor prúdu
Monitor prúdu
CME420-DM-2
Us: 70...300V AC/DC, 42...460Hz
I: 0,1...12A nebo x/1A,x/5A,x/10A
verze B7... s pružinovými svorkami
OBJ: B73060004
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
CME420-DW-1 Monitor prúdu
Monitor prúdu
CME420-DW-1
Us: DC 9,6...94V, AC 16...72V, 42...460Hz
I: 0,1...16A nebo x/1A,x/5A,x/10A
Provedení "W"
OBJ: B93060001W
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
CME420-DW-2 Monitor prúdu
Monitor prúdu
CME420-DW-2
Us: 70...300V AC/DC, 15...460Hz
I: 0,1...16A nebo x/1A,x/5A,x/10A
Provedení "W"
OBJ: B93060002W
Záruka: 60 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Voliteľné príslušenstvo k CME420 - Prúdový monitor

Príslušenstvo - Príchytka pre šraubovú montáž
Príchytka pre šraubovú montáž (XM420/421/460/490)
Montážní příchytka pro XM420
OBJ: B98060008
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
Na vyžiadanie
Dopytujte cenu
Porovnání
XM420 - Montážny rám
Montážny rám pre inštaláciu do panelu
XM420
OBJ: B990994
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
62 EUR/ks
74,40 EUR s DPH
Porovnání
+-
Košík

Popis produktu

  • Nepriame meranie prúdu pomocou štandardných meracích transformátorov prúdu x/5 A. (max. 999 A)
  • Možnosť voľby monitorovania prúdu: > I, < I alebo < I / > I
  • Nastaviteľné hodnoty: spozdenie pri spustení, spozdenie reakcie a spozdenie uvoľnenia
  • Nastaviteľná hodnota hysterézie spínania
  • Meranie skutočnej efektívnej hodnoty prúdu TRMS (AC)
  • Digitálna indikácia meranej hodnoty na LC displeji
  • LED indikácia POWER ON a ALARM (AL1 / AL2)
  • Trvalé automonitorovanie funkčnosti prístroja
  • Interné tlačítko TEST/RESET
  • Dve oddelené ALARM relé, každé s jedným prepínacím kontaktom
  • Nastaviteľný režim N/O alebo N/C a pamäť porúch
  • Možnosť ochrany nastavení prístroja pomocou hesla
  • Možnosť zaplombovania krytu
  • Puzdro 2-modulárne (šírka 36 mm)
  • Pripojenie vodičov pomocou šroubových alebo pružinových svoriek

Rozšírené informácie

Multifunkčný monitor prúdu CME420 podprúdu, nadprúdu popr. prúdu medzi dvoma nastavenými medznými hodnotami (monitorovanie prúdového "okna") v AC sietiach. Prúd je meraný ako skutočný efektívna hodnota. Okamžitá hodnota prúdu je zobrazovaná na LC displeji. Nameraná hodnota, ktorá spôsobí spustenie alarmu je uložená do pamäte. Vďaka možnosti nastavenia doby vybavenia je možné vyhodnocovať niektoré špecifické charakteristiky siete ako napr. spínací prúd špecifického zariadenia, krátkodobé kolísanie prúdu atp. Meranie prúdu je možné ako priamo, tak aj nepriamo pomocou štandardných meracích transformátorov prúdu (x/1 A, x/5 A, x/10 A). Zariadenie vyžaduje pomocné napájacie napätie.

Aplikácie

  • Monitorovanie odberu prúdu motorov čerpadiel, výťahov, žeriavov, atp.
  • Monitorovanie svetelných alebo tepelných okruhov alebo dobíjacích stanic
  • Monitorovanie núdzových svetiel
  • Monitorovanie skrutkových dopravníkov napr. v čističkách
  • Odsávanie prašných častí v drevovýrobe

Funkcia

Po pripojení napájacieho napätia je aktivované oneskorenie pri spustení t. Prípadné zmeny nameranej hodnoty v tomto časovom intervale nemajú vplyv na spustenie ALARM relé. Zariadenie je vybavené dvoma samostatnými meracími kanálmi (s možnosťou nastavenia nadprúdu a podprúdu). Ak nameraná hodnota prekročí hodnotu reakcie alebo klesne pod nastavenú hodnotu reakcie, je aktivované oneskorenie reakcie ton1/2. Akonáhle uplynie toto oneskorenie, zopnú relé ALARM a výstražné LED diódy ALARM sa rozsvietia. Akonáhle nameraná hodnota klesne pod odpínaciu úroveň relé (tj. hodnotu reakcie + hysterézie), je aktivované oneskorenie oveľnenia toff. Po skončení tohto oneskorenia toff prepnú ALARM relé späť do východzeho stavu. V prípade, že je aktivovaná pamäť poruchových stavov, zostane ALARM relé v stave ALARM, dokým nie je tento stav zmenený tlačítkom RESET.

Rozmery púzdra XM420

Rozměry pozdra XM420

Technické parametre

Izolácia podľa IEC 60664-1 / IEC 60664-3
Menovité izolačné napätie AC 250 V
Menovité pulzné skúšobné napätie 2,5 kV
Ochranné oddelenie (zvýšená izolácia) medzi (A1, A2) - (k,l) - (11, 12, 14) - (21, 22, 24)
Test dielektrika podľa IEC61010-1 2210 V
Parametre napájania
Napájacie napätie US viď. údaje pre objednávku
Vlastná spotreba ≤ 3,0 VA
Merací obvod
Merací rozsah (TRMS) AC 0,05...16 A
Menovitý kmitočet fn 42...460 Hz
Max. trvalé preťaženie 17,6 A
Krátkodobé preťaženie (< 1 s) 40 A
Hodnoty reakcie
Podprúd < I (ALARM 2) priame spojenie AC 0,1...16 A
(od výrobcu nastavené 1 A)
Nadprúd > I (ALARM 1) priame spojenie AC 0,1...16 A
(od výrobcu nastavené 10 A)
Nepriame spojenie (transformačný prevod) x/1 A, x/5 A, x/10 A
Transformačný pomer 1...2000 (od výrobcu nastavené 1)
Presnosť merania prúdu ±3,0 % / ±2 digity (50/60 Hz)
±5,0 % / ±2 digity (2...2000 Hz)
Hysterézia prúdu 10...40 % (od výrobcu nastavené 15 %)
Špecifické časy
Oneskorenie pri spúšťaní t 0...99 s (od výrobcu nastavené 0,5 s)
Oneskorenie reakcie ton1 0...99 s (od výrobcu nastavené 1,0 s)
Oneskorenie reakcie ton2 0...99 s (od výrobcu nastavené 0,0 s)
Oneskorenie uvoľnenia toff 0...99 s (od výrobcu nastavené 1,0 s)
Doba reakcie kontaktu taepre prúd ≤ 70 ms
Doba vybavenia tan = tae + ton1/2
Doba zotavenia tb ≤ 300 ms
Zobrazenie, pamäť
Zobrazenie multifunkčný LC displej, nepodsvietený
Rozsah zobrazenia
merací rozsah × transformačný pomer
AC 0,01...16 A × n
Pamäť nameraných hodnôt 1 nameraná hodnota
Heslo Off / 0...999 (od výrobcu nastavené Off)
Pamäť chýb, ALARM relé On / Off / Con (od výrobcu nastavené On)
Spínacie obvody
Spínacie prvky dve relé (K1,K2) s 1 prepínacím kontaktom
Pracovný režim N/C alebo N/O (od výrobcu nastavené N/O)
Minimálna záťaž kontaktu 1 mA pri AC/DC > 10 V
Všeobecné dáta
Typ pripojenia viď. údaje pre objednávku
Pracovná teplota okolia -25...55 °C
Pracovný režim trvalá prevádzka
Montáž v akejkoľvek pozícii
Stupeň krytia, vnútorné súčasti (DIN EN 60529) IP 30
Stupeň krytia, svorky (DIN EN 60529) IP 20
Materiál púzdra polykarbonát
Samozhášateľnosť UL94V-0
Rýchla montáž na DIN lištu podľa IEC 60715
Uchytenie pomocou skrutiek 2 × M4 s montážnou svorkou
Hmotnosť ≤ 160 g
Púzdro XM420
