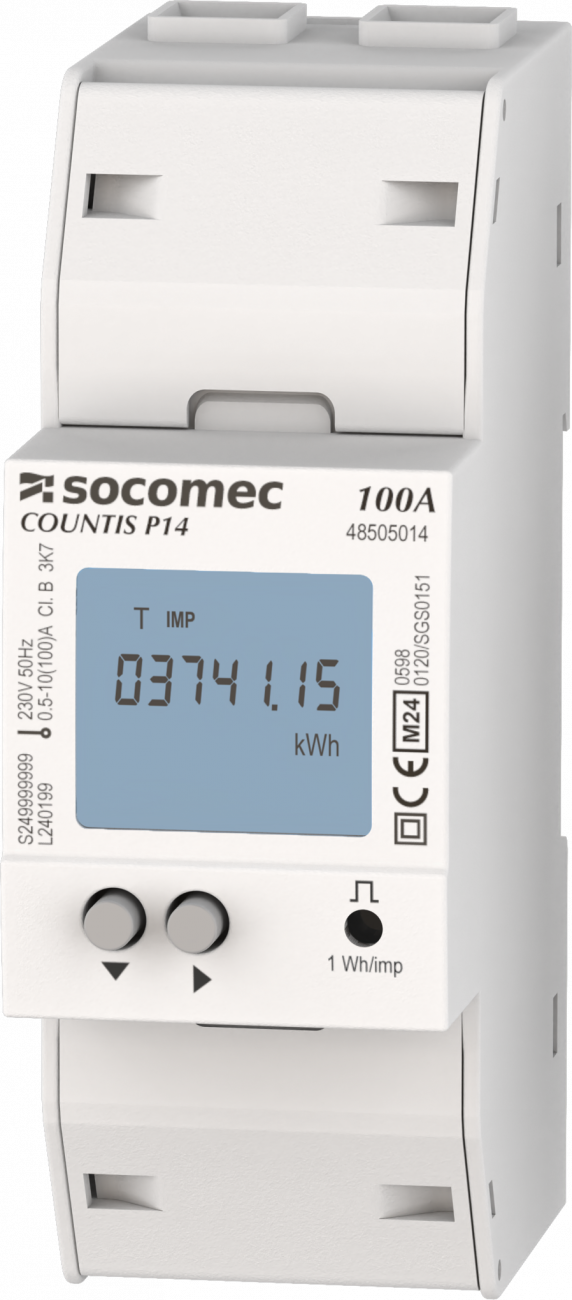

COUNTIS P1x - Jednofázový elektromer do 100 A
Jednofázový elektromer na priame meranie do 100 A. Komunikácia Modbus.
V súlade s normami:
IEC 62053-21, IEC 62053-23, IEC 62053-31, IEC 62052-11, IEC 61010-1, EN 50470-1, EN 50470-3
Dopyt na produktPorovnať
Varianty k produktu COUNTIS P1x - Jednofázový elektromer do 100 A (1)
MID certifikace.
Montáž na DIN, velikost 2 moduly.
Napájení z měřených přívodů.
Pulzní výstup 1: 0.001 / 0.01 / 0.1 / 1 kWh.
Pulzní výstup 2: pevně 1Wh.
-----------------------------
Od 1.1.2025 nahrazuje tyto typy:
COUNTIS E11 48503060
COUNTIS E12 48503061
COUNTIS E13 48503043
COUNTIS E14 48503044
Popis produktu
Funkcie
COUNTIS P14 je jednofázový modulárny merač, ktorý umožňuje zobrazenie rôznych hodnôt spotreby energie a výroby a ďalších meraných veličín priamo na podsvietenom LCD displeji. Umožňujú priame meranie pri prúdoch do 100 A a vďaka certifikácii MID sú vhodné na subfakturovanie.
Výhody
Kompaktný dizajn
Šírka 2 moduly.
Certifikát MID - vhodné k subfakturaci
Celý sortiment výrobkov je v súlade so smernicou MID, čo zaručuje presnosť a spoľahlivosť povinného merania na účely fakturácie energie. Certifikát pre „modul B+D“ potvrdzuje, že konštrukčný a výrobný proces týchto zariadení bol overený externým laboratóriom.
Univerzálny
- Rozsah pracovných teplôt -40 až +70 °C.
Jednoduchá integrácia
Merače COUNTIS sú štandardne kompatibilné so softvérom na monitorovanie energie WEBVIEW. Vďaka automatickej detekcii merača pre rýchlu konfiguráciu je veľmi jednoduché začať pracovať so softvérom. Prístup k softvéru zabezpečuje brána DIRIS Digiware M-70 alebo D-70.
Viacero rôznych rozhraní
Merač COUNTIS P14 má tieto možnosti vybavenie:
- Dva impulzné výstupy.
- Komunikačný výstup RS485 (MODBUS RTU).
- Až 4 tarífy na účely rozlíšenia spotreby podľa fakturačných období.
Technické parametre
| Meranie prúdu (TRMS) | ||
| Typ | Jednofázové - priame meranie, 100 A | |
|---|---|---|
| Max. spotreba | 5 VA | |
| Prechodné preťaženie | 30 Imax 10 ms | |
| Spúšťací prúd (Ist) | 0,04 A | |
| Bázový prúd (Ib) | 10 A | |
| Minimálny prúd (Imin) | 0,5 A | |
| Maximálny prúd (Imax) | 100 A | |
| Meranie napätia (TRMS) | ||
| Kategória prepätia | 300 V CAT III – UC1 dle normy IEC 61010-1 | |
| Striedavé napätie (Un) | 230 V, kategória prepätia III | |
| Rozsah napätia | 176–276 VAC | |
| Frekvencia | 45–55 Hz (MID), 45–65 Hz (IEC) | |
| Krátkodobá odolnosť proti prepätiu | 4 kV (1 minuta), 6 kV (1,2 μs) | |
| Presnosť merania | ||
| U,V / I / F / P,Q,S / PF | 0,5 % / 1 % / 0,2 % / 1 % / 1 % in dle normy IEC 61557-12 | |
| Aktivní energie | Trieda B podľa normy EN 50470-1/3 Trieda 1 podľa IEC 62053-21 |
|
| Jalová energia | Trieda 2 podľa IEC 62053-23 | |
| Správa taríf | 4 tarify cez komunikačné rozhranie | |
| Napájanie | ||
| Pomocné napájanie | - | |
| Pulzný výstup | ||
| Počet | 2 | |
| Typ optočlenu | 5–27 VDC – 27 mA max. | |
| Dĺžka pulzu | 60 / 100 / 200 ms | |
| Pulzný výstup 1 | Konfigurovateľné: 0,001 / 0,01 / 0,1 / 1 kWh na impulz | |
| Pulzný výstup 2 | pevné nastavenie na 1 Wh/impulz | |
| Životné prostredie | ||
| Prevádzková teplota | -40 až +70 °C | |
| Teplota skladovania | -40 až +75 °C | |
| Relatívna vlhkosť | 0 až 95 % (bez kondenzácie) | |
| Komunikácia | P14 | |
| Dátové pripojenie | RS485 | |
| Typ | 2 žíly, half duplex | |
| Protokol | Modbus RTU | |
| Rýchlosť | 2,4 / 4,8 / 9,6 / 19,2 kbps |
