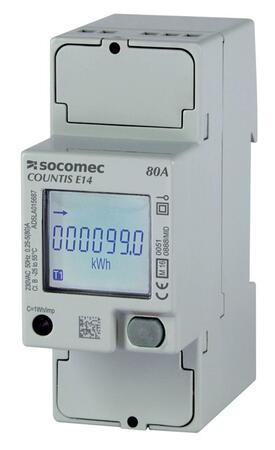

COUNTIS E1x - Jednofázový priamy elektromer do 80A
Jednofázový obojsmerný elektromer na priame meranie do 80A.
Komunikácia Modbus, M-Bus a Ethernet s vstavaným webserverom.
Dopyt na produktPorovnať
Popis produktu
Všeobecné vlastnosti E1x:
- 1fázový elektromer.
- Priame meranie do 80A.
- LCD s podsvietením.
- Metrologická LED a pulzný výstup (závislé na modeli, viď. nižšie).
- Obojsmerné merania energií (Ea, Er), 4Q meranie.
- Záznam čiastočné energie.
- Vícetarifní merania (T1 / T2).
- Trieda presnosti 1% (činná), 2% (jalová).
- Rozsah meraného napätia 230 VAC +-20%.
- Šírka 2 moduly.
- Rozsah pracovných teplôt: -25°C do + 55°C.
Merané veličiny a funkcie všeobecne sa môžu líšiť, podľa modelu. Parametre konkrétneho prístroja sú uvedené v katalógovom liste a v návode (viď záložky Technické údaje a Stiahnuť). Modelovo závislé sú napr.:
- Komunikácia Modbus RTU, M-Bus, Ethernet (webserver) - modely E17 a E18.
- Varianty s overením presnosti (MID).
- Pulzný výstup: 2x (Ea +, Er +) pre model E11, E12; 1x S0 pre modely s Modbus / M-Bus; Ethernet prístroj bez S0 výstupu.
- Ďalšie meranej veličiny siete (Er, EAP, P, Q, S, U, I, účinník, smer) priamo na displeji, prípadne cez komunikáciu.
Pozn: Zmena v roku 2020: prístroje E10, E11 a E12 nahradené novými typmi - viď. záložka Stiahnuť.
Rozšírené informácie
Parametre prístroja
| Typ | Obj.číslo | Pulzný výstup | Modbus | M-Bus |
Ethernet (webserver) |
2Tarif* | MID* | Multimeter* |
| E11 | 48503060 | 2x | - | - | - | x | - | x |
|---|---|---|---|---|---|---|---|---|
| E12 | 48503061 | 2x | - | - | - | x | x | x |
| E13 | 48503043 | 1x | RTU/RS485 | - | - | x | - | x |
| E14 | 48503044 | 1x | RTU/RS485 | - | - | x | x | x |
| E15 | 48503045 | 1x | - | x | - | x | - | x |
| E16 | 48503046 | 1x | - | x | - | x | x | x |
| E17 | 48503047 | - | TCP/RJ45 | - | x | x | - | x |
| E18 | 48503048 | - | TCP/RJ45 | - | x | x | x | x |
* 2Tarif - elektromer možno prepínať medzi viac tarifami | * MID - elektromer je dodávaný s protokolom o overení presnosti podľa štandardu EN 50470 modul B + D. | * Multimeter - elektromer meria napr. U, I, f, P, Q, S, PF dostupné cez displej, alebo rozhranie COM.
