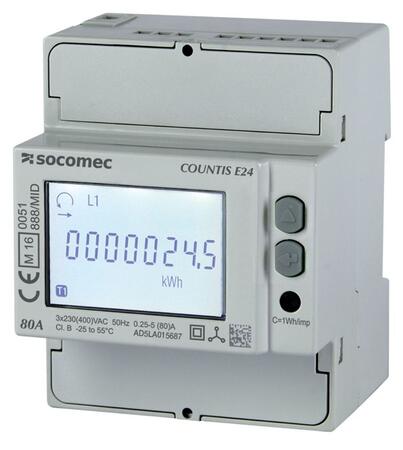

COUNTIS E2x - Trojfázový priamy elektromer do 80A

Trojfázový obojsmerný elektromer na priame meranie do 80A.
Komunikácia Modbus, M-Bus a Ethernet s vstavaným webserverom.
Dostupnosť: Na požiadanie
Zvoľte variantu (8)
ChatDopyt na produkt
PorovnáníPorovnať
Ing. Jan Jaroš
Ing. Jan Jaroš
Technicko-obchodný špecialista multifunkčných meracích prístrojov, vypínačov a automatických prepínačov SOCOMEC a splietaných medenných vodičou COREX.

Varianty k produktu COUNTIS E2x - Trojfázový priamy elektromer do 80A (8)

COUNTIS E21,3f-80A Elektromer
Elektromer
COUNTIS E21,3f-80A
3fázový elektroměr pro přímé měření do 80A
Varianta E2x: základní model. 2x pulsní výstup.
Obecné vlastnosti přístrojů řady E2x:
LCD s podsvícením, metrologická LED.
Vícetarifní měření (T1/T2).
Obousměrné měření energií (Ea, Er), 4Q měření.
Šířka 4 moduly.
Zobrazí také SUMY U, V, I, PF, P, Q, S, dále f, směr, pořadí fází.
Pozn: Dílčí hodnoty pouze přes komunikaci.
nahrazuje přístroje 48503003 a 48503004
OBJ: 48503062
EAN: 3596033073588
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
COUNTIS E22 3f- 80A, MID Elektromer
Elektromer
COUNTIS E22 3f- 80A, MID
3fázový elektroměr pro přímé měření do 80A
Varianta E2x: základní model. 2x pulsní výstup. MID.
Obecné vlastnosti přístrojů řady E2x:
LCD s podsvícením, metrologická LED.
Vícetarifní měření (T1/T2).
Obousměrné měření energií (Ea, Er), 4Q měření.
Šířka 4 moduly.
Zobrazí také SUMY U, V, I, PF, P, Q, S, dále f, směr, pořadí fází.
Pozn: Dílčí hodnoty pouze přes komunikaci.
OBJ: 48503049
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
COUNTIS E23 3PH 80A MODBUS Elektromer
Elektromer
COUNTIS E23 3PH 80A MODBUS
3fázový elektroměr pro přímé měření do 80A
Varianta E2x: Modbus/RS485. 1x pulsní výstup.
Obecné vlastnosti přístrojů řady E2x:
LCD s podsvícením, metrologická LED.
Vícetarifní měření (T1/T2).
Obousměrné měření energií (Ea, Er), 4Q měření.
Šířka 4 moduly.
Zobrazí také SUMY U, V, I, PF, P, Q, S, dále f, směr, pořadí fází.
Pozn: Dílčí hodnoty pouze přes komunikaci.
OBJ: 48503050
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
COUNTIS E24 3PH 80A MODBUS MID Elektromer
Elektromer
COUNTIS E24 3PH 80A MODBUS MID
3fázový elektroměr pro přímé měření do 80A
Varianta E2x: Modbus/RS485. 1x pulsní výstup. MID.
Obecné vlastnosti přístrojů řady E2x:
LCD s podsvícením, metrologická LED.
Vícetarifní měření (T1/T2).
Obousměrné měření energií (Ea, Er), 4Q měření.
Šířka 4 moduly.
Zobrazí také SUMY U, V, I, PF, P, Q, S, dále f, směr, pořadí fází.
Pozn: Dílčí hodnoty pouze přes komunikaci.
OBJ: 48503051
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
COUNTIS E25 3PH 80A M-BUS Elektromer
Elektromer
COUNTIS E25 3PH 80A M-BUS
3fázový elektroměr pro přímé měření do 80A
Varianta E2x: M-Bus. 1x pulsní výstup.
Obecné vlastnosti přístrojů řady E2x:
LCD s podsvícením, metrologická LED.
Vícetarifní měření (T1/T2).
Obousměrné měření energií (Ea, Er), 4Q měření.
Šířka 4 moduly.
Zobrazí také SUMY U, V, I, PF, P, Q, S, dále f, směr, pořadí fází.
Pozn: Dílčí hodnoty pouze přes komunikaci.
OBJ: 48503052
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
COUNTIS E26 3PH 80A M-BUS + MID Elektromer
Elektromer
COUNTIS E26 3PH 80A M-BUS + MID
3fázový elektroměr pro přímé měření do 80A
Varianta E2x: M-Bus. 1x pulsní výstup. MID.
Obecné vlastnosti přístrojů řady E2x:
LCD s podsvícením, metrologická LED.
Vícetarifní měření (T1/T2).
Obousměrné měření energií (Ea, Er), 4Q měření.
Šířka 4 moduly.
Zobrazí také SUMY U, V, I, PF, P, Q, S, dále f, směr, pořadí fází.
Pozn: Dílčí hodnoty pouze přes komunikaci.
OBJ: 48503053
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
COUNTIS E27 3PH 80A ethernet Elektromer
Elektromer
COUNTIS E27 3PH 80A ethernet
3fázový elektroměr pro přímé měření do 80A
Varianta E2x: Ethernet (webserver Webview, Modbus TCP).
Obecné vlastnosti přístrojů řady E2x:
LCD s podsvícením, metrologická LED.
Vícetarifní měření (T1/T2).
Obousměrné měření energií (Ea, Er), 4Q měření.
Šířka 4 moduly.
Zobrazí také SUMY U, V, I, PF, P, Q, S, dále f, směr, pořadí fází.
Pozn: Dílčí hodnoty pouze přes komunikaci.
OBJ: 48503054
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání
COUNTIS E28 3PH 80A ethernet + MID Elektromer
Elektromer
COUNTIS E28 3PH 80A ethernet + MID
3fázový elektroměr pro přímé měření do 80A
Varianta E2x: Ethernet (webserver Webview, Modbus TCP). MID.
Obecné vlastnosti přístrojů řady E2x:
LCD s podsvícením, metrologická LED.
Vícetarifní měření (T1/T2).
Obousměrné měření energií (Ea, Er), 4Q měření.
Šířka 4 moduly.
Zobrazí také SUMY U, V, I, PF, P, Q, S, dále f, směr, pořadí fází.
Pozn: Dílčí hodnoty pouze přes komunikaci.
OBJ: 48503055
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
Na vyžiadanie
Dopytujte cenu
Porovnání

Popis produktu

Všeobecné vlastnosti E2x:

  • 3fázový elektromer.
  • Priame meranie do 80A.
  • LCD s podsvietením.
  • Metrologická LED a pulzný výstup (E21, E22 - 2x)
  • Obojsmerné merania energií (Ea, Er), 4Q meranie.
  • Záznam čiastočné energie.
  • Vícetarifní merania (T1/T2).
  • Trieda presnosti 1% (činná), 2% (jalová).
  • Rozsah meraného napätia 230 VAC +-20%.
  • Šírka 4 moduly.
  • Rozsah pracovných teplôt: -25°C do + 55°C.

Merané veličiny a funkcie všeobecne sa môžu líšiť, podľa modelu. Parametre konkrétneho prístroja sú uvedené v katalógovom liste a v návode (viď záložky Technické údaje a Stiahnuť). Modelovo závislé sú napr.:

  • Komunikácia Modbus RTU, M-Bus, Ethernet (webserver) - modely E27 a E28.
  • Varianty s overením presnosti (MID).
  • Pulzný výstup: 2x (Ea +, Er +) pre model E21, E22; 1x S0 pre ostatné.
  • Ďalšie meranej veličiny siete priamo na displeji alebo cez komunikáciu. Na displeji zobrazí sumy, tj. ∑U, ∑V, ∑I, ∑PF, ∑P, ∑Q, ∑S, f, smer, poradie fáz. Hodnoty pre jednotlivé fázy sú k dispozícii cez komunikáciu.

Pozn: Zmena v roku 2020: prístroje E20, E21 a E12 nahradené novým typom E21 - viď. záložka Stiahnuť.


Rozšírené informácie

Parametre prístroja

Typ Obj.číslo Pulzný výstup MODBUS M-BUS Ethernet (webserver) 2Tarif* MID* Multimeter* Meranie dodávka /odber
E21 48503062 x - - - x - x  x
E22 48503049 x - - - x x x x
E23 48503050 x RTU/RS485 - - x - x x
E24 48503051 x RTU/RS485 - -  x x x x
E25 48503052 x - x -  x - x x
E26 48503053 x - x -  x x x x
E27 48503054 x TCP/RJ45 -  x  x - x x
E28 48503055 x TCP/RJ45 -  x  x  x x x

* 2Tarif - elektromer možno prepínať medzi dvoma tarifami | * MID - elektromer je dodávaný s protokolom o overení presnosti podľa štandardu EN 50470 modul B + D. | * Multimeter - elektromer meria U, I, f, P, Q, S, PF dostupné cez displej, alebo rozhranie RS485
