CP série - vysokofrekvenčná prúdová sonda

Popis produktu

Vysokofrekvenční proudová sonda CP503B & CP1003B

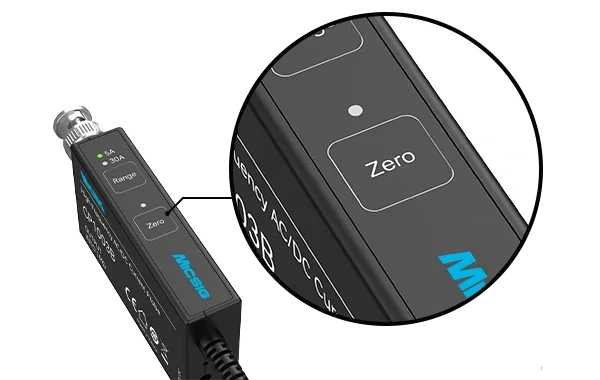

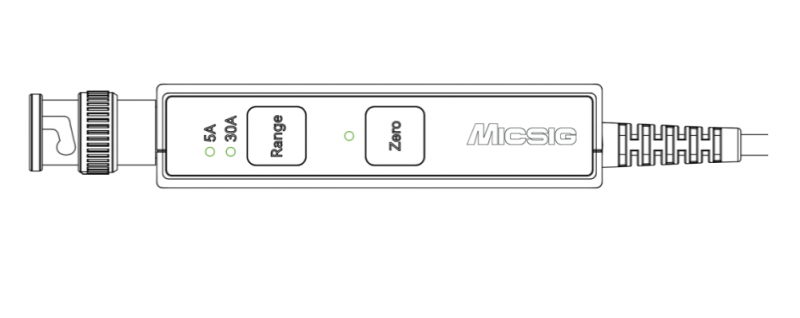

Díky standardnímu rozhraní BNC jsou proudové sondy vhodné pro všechny osciloskopy. Kromě toho CP503B nabízí přesné a jednoduché funkce. Měření AC/DC, volbu rozsahu 5 A / 30 A, indikátor přetížení a přesnost měření stejnosměrného proudu 1 %.

CP503B

Šířka pásma: 50 MHz
Doba náběhu: ≤7ns

CP1003B

Šířka pásma: 100 MHz
Doba náběhu: ≤3.5ns

Společné parametry pro sondy CP503B a CP1003B

• Rozsah: 5 A / 30 A
  Přesnost: ±1% ±1mA（5A)
                        ±1% ±10mA（30A）
• Nejmenší měřitelný proud: 1mA（5A)
                                                            10mA（30A）
• Šum: <4mApp（5A）
              <30mApp（30A）
• Zpoždění: ＜ 6.5ns（5A )
                        ＜ 8.5ns（30A)


• Maximální průměr vodiče: 5 mm
• napájení: DC 12V
• Délka kabelu: 1m
• Rozměry sondy: 17.5x2x2.9cm
• Rozměry ovladacího modulu: 7×4×1.7cm
• Váha: 190g
