CP-D 24/1.3 /2.5 /4.2 - Napájacie zdroje
Napájací zdroj 24 V DC
Napájací zdroje CP-D 24/1.3 /2.5 /4.2 sú určené pre napájanie prístrojov firmy BENDER do 30/60/100 W napätím 24 V DC.
Cena 101 EUR
124,23 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (3)
Dopyt na produktPorovnať
Vladimír Frič
Technicko-obchodný špecialista zariadení pre kontrolu elektrickej bezpečnosti BENDER MEDICS.
Varianty k produktu CP-D 24/1.3 /2.5 /4.2 - Napájacie zdroje (3)
Zdroj napájací 30W
CP-D 24/1.3input: 90...264 VAC; 120...375 VDC
output: 24 VDC; 1,3 A; 30 W
output: 24 VDC; 1,3 A; 30 W
OBJ: 1SVR427043R0100
Záruka: 24 m.
Skladom v GHV
skladom >10 ks
101 EUR/ks
124,23 EUR s DPH
+-
Zdroj napájací 60W

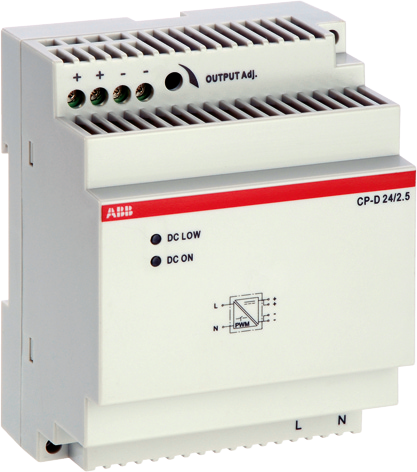

CP-D 24/2.5input: 90...264 VAC; 120...375 VDC
output: 24 VDC; 2,5 A; 60 W
output: 24 VDC; 2,5 A; 60 W
Zdroj napájací 100W

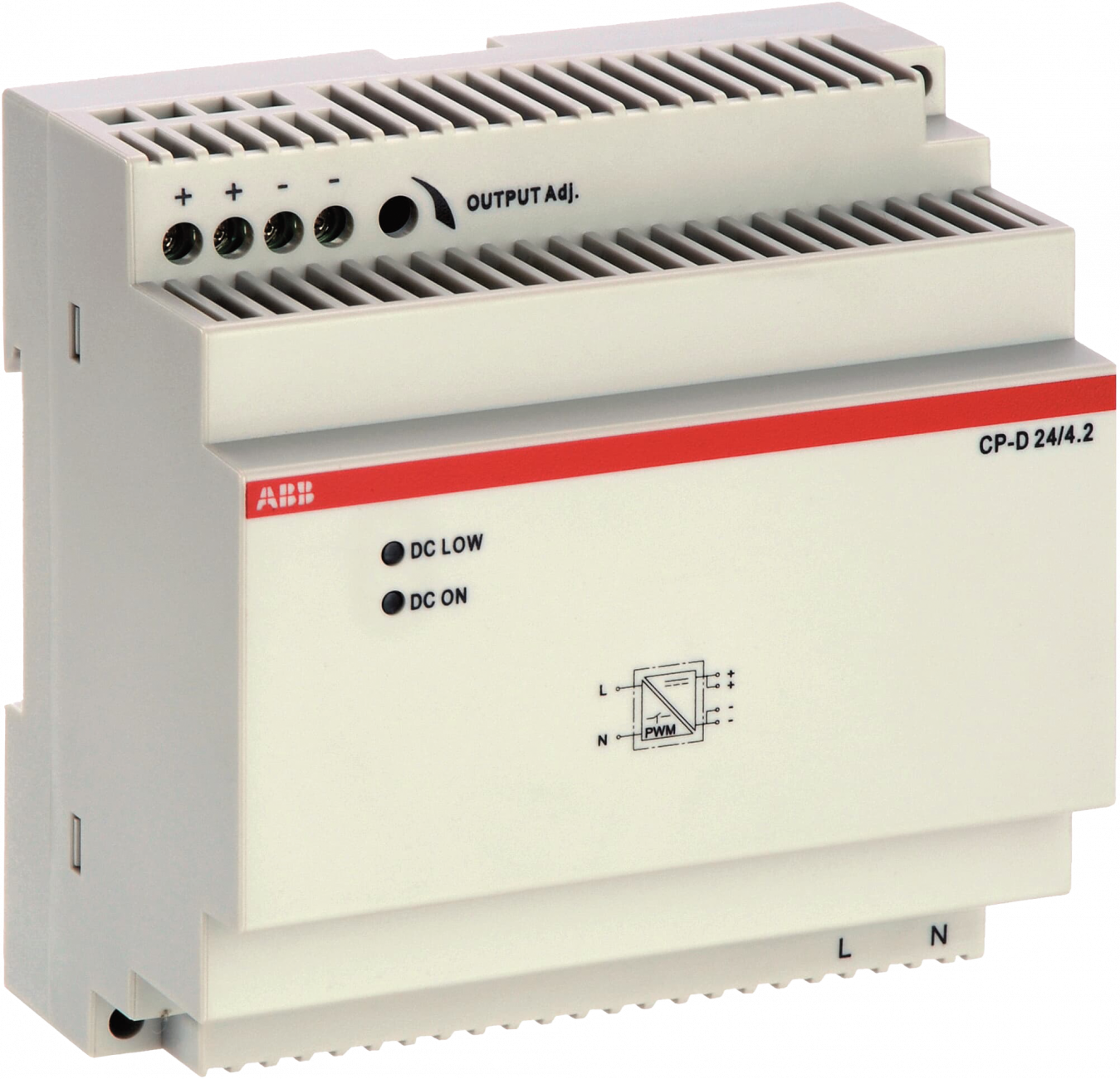

CP-D 24/4.2input: 90...264 VAC; 120...375 VDC
output: 24 VDC; 4,2 A; 100 W
output: 24 VDC; 4,2 A; 100 W
Popis produktu
- Spínaný zdroj pre napájanie zariadení BENDER napätím DC 24 V s maximálnou vlastnou spotrebou 30, 60 alebo 100 VA
- Primárny spínací zdroj ponúka široký vstupný rozsah 90-264 V AC a 120-375 V DC, menovité vstupné napätie je 100-240 V AC
- Výstupné napätie je nastaviteľné v rozsahu 24-28 V DC
- Možno použiť s AN420-R (viď AN410)
Rozšírené informácie
Opis a použitie
Spínaný napájací zdroj CP-D 24/1,3 /2,5/4,2 sa používa na napájanie zariadení BENDER s napájacím napätím 24 V DC a maximálnou celkovou spotrebou do 30, 60 alebo 100 VA. Jeden napájací transformátor CP-D 24/1,3 možno použiť na napájanie maximálne 1 ovládacieho dotykového panela CP907. Ak je potrebné napájať viac ako jedno zariadenie, musí sa použiť CP-D 24/2,5 alebo CP-D 24/4,2.
Prevedenie a konštrukcia
Montáž je možná na lištu DIN v súlade s normou IEC 60715, v rozvádzačoch v súlade s normou DIN 43 871.
Technické parametre
| Typ | CP-D 24/1.3 | CP-D 24/2.5 | CP-D 24/4.2 | ||
| Vstupný obvod | |||||
|---|---|---|---|---|---|
| Menovité vstupné napätie UIN | [V] | AC 100-240 | |||
| Prevádzkový čas v prípade výpadku napájania | [ms] | ≥30 | ≥60 | ≥60 | |
| Rázový prúd | [A] | 50 (≥ 3 ms) | 60 (≥ 3 ms) | 60 (≥ 3 ms) | |
| Aktuálna spotreba/vlastná spotreba | při AC 110 V | [mA/W] | 600 / 11,62 | 1120 / 69,3 | 1800 / 117,3 |
| při AC 230 V | [mA/W] | 344 / 38,16 | 660 / 70,1 | 900 / 114,4 | |
| Poistka na primárnej strane | AC 250 V | [A] | 2 s časovým oneskorením |
2 s časovým oneskorením |
3,15 s časovým oneskorením |
| Výstupný obvod | |||||
| Menovité výstupné napätie | [V] | DC 24 (±1%) | |||
| Menovitý výstupný prúd | [A] | 1,3 | 2,5 | 4,2 | |
| Menovitý výstupný výkon | [W] | 30 | 60 | 100 | |
| Zníženie výstupného prúdu pri 60 °C < TU ≤ 70 °C | [%K] | 2,5 | |||
| Možnosť paralelného pripojenia | možné pri spojení s AN420-R (BENDER) | ||||
| Ochrana proti skratu/bez zaťaženia | trvalá | ||||
| Všeobecné údaje | |||||
| Pracovný režim | trvalý provoz | ||||
| Okolitá teplota počas prevádzky | [°C] | -25...+70 | |||
| Stupeň ochrany vnútorných komponentov/svoriek DIN EN 60529 (VDE 0470-1) |
IP20/IP20 | ||||
| Rozmery | [mm] | 53 x91 x 57,5 | 71 x 91 x 57,5 | 89,9 x 91x 57,5 | |
| Rýchla montáž na lištu DIN | IEC 60715 | ||||
| Hmotnost | [Kg] | ≤ 0,19 | ≤0,25 | ≤0,32 | |
