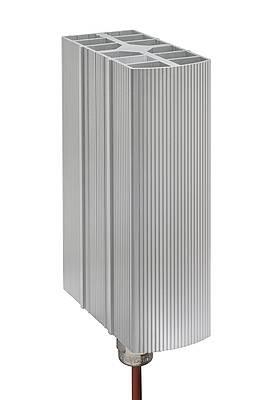

CREx 020 - Kúrenie do prostredia s nebezpečenstvom výbuchu - T4
Tepelný výkon: 50, 100, 150, 200 W
Výbušné prostredie:
- banské plyny Ex db I Mb
- plyny Ex db IIC T4 Gb
- prach Ex tb IIIC T135°C Db IP66
Napätie: 230 V a 120 V AC
Výbušné prostredie:
- banské plyny Ex db I Mb
- plyny Ex db IIC T4 Gb
- prach Ex tb IIIC T135°C Db IP66
Napätie: 230 V a 120 V AC
Cena od 124,10 EUR
od 148,92 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (12)Dopyt na produkt
Porovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel
Varianty k produktu CREx 020 - Kúrenie do prostredia s nebezpečenstvom výbuchu - T4 (12)
Topné teleso Ex
CREx 020 - 50 W, AC 230V, DIN, T4Topný výkon: 50 W; Provozní napětí: AC 230 V; Teplotní třída T4; Uchycení: lišta DIN; Rozměry: 80 x 48 x 110 mm;
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 0,7 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 0,5 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 0,7 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 0,5 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Topné teleso Ex
CREx 020 - 50 W, AC 230V, šrouby, T4Topný výkon: 50 W; Provozní napětí: AC 230 V; Teplotní třída T4; Uchycení: šrouby; Rozteč: 150 mm; Rozměry: 80 x 48 x 110 mm;
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 0,7 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 0,5 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 0,7 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 0,5 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Topné teleso Ex
CREx 020 - 100 W, AC 230V, DIN, T4Topný výkon: 100 W; Provozní napětí: AC 230 V; Teplotní třída T4; Uchycení: lišta DIN; Rozměry: 120 x 60 x 180 mm;
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 1,4 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 1,0 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 1,4 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 1,0 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Topné teleso Ex
CREx 020 - 100 W, AC 230V, šrouby, T4Topný výkon: 100 W; Provozní napětí: AC 230 V; Teplotní třída T4; Uchycení: šrouby; Rozteč: 225 mm; Rozměry: 120 x 60 x 180 mm;
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 1,4 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 1,0 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 1,4 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 1,0 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Topné teleso Ex
CREx 020 - 150 W, AC 230V, šrouby, T4Topný výkon: 150 W; Provozní napětí: AC 230 V; Teplotní třída T4; Uchycení: šrouby; Rozteč: 275 mm; Rozměry: 160 x 80 x 220 mm;
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 2,3 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 1,5 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 2,3 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 1,5 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Topné teleso Ex
CREx 020 - 200 W, AC 230V, šrouby, T4Topný výkon: 200 W; Provozní napětí: AC 230 V; Teplotní třída T4; Uchycení: šrouby; Rozteč: 350 mm; Rozměry: 160 x 80 x 300 mm;
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 2,8 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 2,0 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 2,8 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 2,0 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Topné teleso Ex
CREx 020 - 50 W, AC 120V, DIN, T4Topný výkon: 50 W; Provozní napětí: AC 120 V; Teplotní třída T4; Uchycení: lišta DIN; Rozměry: 80 x 48 x 110 mm;
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 0,7 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 1,0 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 0,7 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 1,0 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Topné teleso Ex
CREx 020 - 50 W, AC 120V, šrouby, T4Topný výkon: 50 W; Provozní napětí: AC 120 V; Teplotní třída T4; Uchycení: šrouby; Rozteč: 150 mm; Rozměry: 80 x 48 x 110 mm;
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 0,7 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 1,0 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 0,7 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 1,0 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Topné teleso Ex
CREx 020 - 100 W, AC 120V, DIN, T4Topný výkon: 100 W; Provozní napětí: AC 120 V; Teplotní třída T4; Uchycení: lišta DIN; Rozměry: 120 x 60 x 180 mm;
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 1,4 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 2,0 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 1,4 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 2,0 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Topné teleso Ex
CREx 020 - 100 W, AC 120V, šrouby, T4Topný výkon: 100 W; Provozní napětí: AC 120 V; Teplotní třída T4; Uchycení: šrouby; Rozteč: 225 mm; Rozměry: 120 x 60 x 180 mm;
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 1,4 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 2,0 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 1,4 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 2,0 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Topné teleso Ex
CREx 020 - 150 W, AC 120V, šrouby, T4Topný výkon: 150 W; Provozní napětí: AC 120 V; Teplotní třída T4; Uchycení: šrouby; Rozteč: 275 mm; Rozměry: 160 x 80 x 220 mm;
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 2,3 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 3,0 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 2,3 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 3,0 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Topné teleso Ex
CREx 020 - 200 W, AC 120V, šrouby, T4Topný výkon: 200 W; Provozní napětí: AC 120 V; Teplotní třída T4; Uchycení: šrouby; Rozteč: 350 mm; Rozměry: 160 x 80 x 300 mm;
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 2,8 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 4,0 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Stupeň krytí Ex: Ex II 2 GD - Plyny: Ex db IIC T4 Gb - Prachové částice: Ex tb IIIC T135°C Db IP66;
Povrchová teplota: max. +135 °C; Topný element: výkonné topné těleso; Teplota okolí: -60 ... +50 °C;
Tepelný zářič: hliníkový profil; Hmotnost: 2,8 Kg; Stupeň krytí: IP66; Doporučená pojistka (s časovou prodlevou): 4,0 A
Schválení: EPS 16 ATEX 1 109 X, IECEx EPS 16.0048X, EAC
Popis produktu
Kompaktné konvekčné vykurovacie teleso na použitie v prostredí s rizikom výbuchu ako ochrana pred kondenzáciou, teplotnými výkyvmi a mrazom.- Veľký konvekčný povrch
- Bezúdržbová prevádzka
- Jednoduchá montáž na DIN lištu alebo pomocou skrutiek
- Hneď k použitiu
- Pripojenie káblom
Rozšírené informácie
Všeobecné technické údaje
Teplotná třieda | T4 |
---|---|
Stupeň krytia Ex - Ex II 2 GD Plyny Prachové častice Banské plyny |
Ex db IIC T5 Gb Ex tb IIIC T100°C Db IP66 I M2 Ex db I Mb |
Teplota okolia | -60 až +50 °C (-76 až +122 °F) |
Teplota povrchu | max. +135 °C (+275 °F) |
Vykurovací element | výkonná odporová patrona |
Tepelný žiarič | hliníkový profil |
Pripojenie | Silikonový kábel (halogen-free) HF 3×0,75 mm2, dĺžka 1 m |
Pripojenie PE | 0,75 až 2,5 mm2 |
Uchytenie | - príchytka pre DIN lištu 35 mm, EN 60715 pre vykurovacie telesá s rozmermi 80 x 48 mm a 120 x 60 mm - uchytenie 2 príchytkami so skrutkami pre všetky veľkosti |
Montážna poloha | zvislá (výstupom vzduchu nahor, prívod napájania dole) |
Skladovacia teplota | -60 až +85°C (-76 až +185°F) |
Prevádzková / Skladovacia vlhkosť | max. 90% relativnej vlhkosti (nekondenzačná) |
Stupň krytia / Trieda ochrany | IP66 / I (zemnením) |
Schválenie | EPS 16 ATEX 1 109 X IECEx EPS 16.0048X IN METRO DNV 18.0010 X EAC ТС RU С-FR.ГБ08.В.02639 |
Technické a objednacie údaje
Obj. číslo na lištu DIN |
Obj. číslo na panel |
Rozstup otvorov X |
Tepelný výkon |
Napájanie | T-poistka | Rozmery (D x W x H) |
Hmotnosť |
02041.0-00 | 02041.0-10 | 150 mm | 50 W | AC 230 V | 0,5 A | 80 x 48 x 110 mm | 0,7 Kg |
---|---|---|---|---|---|---|---|
02041.9-00 | 02041.9-10 | 150 mm | 50 W | AC 120 V | 1,0 A | 80 x 48 x 110 mm | 0,7 Kg |
02042.0-00 | 02042.0-10 | 225 mm | 100 W | AC 230 V | 1,0 A | 120 x 60 x 180 mm | 1,4 Kg |
02042.9-00 | 02042.9-10 | 225 mm | 100 W | AC 120 V | 2,0 A | 120 x 60 x 180 mm | 1,4 Kg |
-- | 02043.0-10 | 275 mm | 150 W | AC 230 V | 1,5 A | 160 x 80 x 220 mm | 2,3 Kg |
-- | 02043.9-10 | 275 mm | 150 W | AC 120 V | 3,0 A | 160 x 80 x 220 mm | 2,3 Kg |
-- | 02044.0-10 | 350 mm | 200 W | AC 230 V | 2,0 A | 160 x 80 x 300 mm | 2,8 Kg |
-- | 02044.9-10 | 350 mm | 200 W | AC 120 V | 4,0 A | 160 x 80 x 300 mm | 2,8 Kg |
Schéma
Uchytenie na listu DIN alebo uchytenie skrutkami na panel
Súvisiace produkty
Varianty: 18
Série CREx 020 (T3)Tepelný výkon: 50, 100, 150, 200, 250 W
Výbušné prostredie:
- banské plyny Ex db I Mb
- plyny Ex db IIC T3 Gb
- prach Ex tb IIIC T200°C Db IP66
Napätie: 230 V a 120 V AC
Výbušné prostredie:
- banské plyny Ex db I Mb
- plyny Ex db IIC T3 Gb
- prach Ex tb IIIC T200°C Db IP66
Napätie: 230 V a 120 V AC
Varianty: 6
Série CREx 020 (T5)Tepelný výkon: 50, 100 W
Výbušné prostredie:
- banské plyny Ex db I Mb
- plyny Ex db IIC T5 Gb
- prach Ex tb IIIC T100°C Db IP66
Napätie: 230 V a 120 V AC
Výbušné prostredie:
- banské plyny Ex db I Mb
- plyny Ex db IIC T5 Gb
- prach Ex tb IIIC T100°C Db IP66
Napätie: 230 V a 120 V AC
Varianty: 2
Termostat REx 011 (T6)Kompaktný, malý mechanický termostat teplotnej triedy T6 (85 °C max.) sa využíva na reguláciu teploty a monitorovanie vykurovacích telies v prostredí s nebezpečenstvom výbuchu.
Varianty: 3
STEGOFIX PLUSSamostatný úchyt slúži na prichytenie komponentov, ktoré vyžadujú montáž na 35 mm lištu DIN. Prichytenie skrutkami, magnetom alebo vysoko priľnavou samolepiacou páskou.
Mohlo by vás zaujímať
Podujatia
15.05.2024
Odborné školenie organizované v spolupráci so spoločnosťami Eaton Elektrotechnika s.r.o., GHV Trading, spol. s r.o. a Zeppelin CZ s.r.o.Odborné školenie je zamerané na poskytnutie komplexných informácií...
Akčné produkty
01.03.2024 - 30.08.2024
* Analyzátory kvality siete C.A 8345, C.A 8336, C.A 8331 a a záznamníky kvality siete PEL 103 a PEL104 a PEL 104 - za výhodnú cenu a s bohatým príslušenstvom zdarma* Testery izolácie 5000 V C.A 6505 a...
01.03.2024 - 31.08.2024
Viac bezpečia, viac výhod, viac Fluke.
Na kvalitnom vybavení nešetrite. Je čas investovať do prístrojov, ktoré odolajú aj najnáročnejším pracovným podmienkam. Meracie prístroje Fluke sú zostrojené s odolnosťou...
Novinky
13.03.2024
Tester elektrických častí strojových zariadení, rozvádzačov, náradia, spotrebičov podľa noriem EN 60204-1, EN 61439-1, EN 60335-1, EN 62368-1, EN 60598-1, EN 60974-4, EN 50699, EN 50678
11.09.2023 - 29.03.2024
Spoločnosť Bender predstavuje štvorkanálový monitor reziduálnych prúdov revolučnej konštrukcie RCMS410: šírka prístroja je iba 18 mm a chýbajúci displej nahrádza vstavaná NFC komunikácia. Monitor RCMS410...
Odborné články
25.04.2024
Monitoring izolačného stavu IT sietí fotovoltaických elektrární s výkonom nad 1 MW je vo svete elektrickej bezpečnosti špecifická disciplína. Hlavným dôvodom je veľký rozsah inštalácie tvorenej striedačmi,...
01.12.2023
Připravili jsme pro Vás přehlednou tabulku parametrů vybraných termokamer Hikmicro a Fluke.
