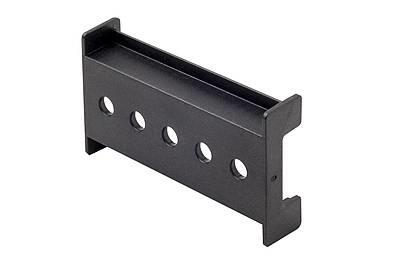

STEGOFIX PLUS - Úchyt pre komponenty na lištu DIN

Samostatný úchyt slúži na prichytenie komponentov, ktoré vyžadujú montáž na 35 mm lištu DIN. Prichytenie skrutkami, magnetom alebo vysoko priľnavou samolepiacou páskou.
Cena od 7,84 EUR
od 9,41 EUR s DPH
Dostupnosť: Na požiadanie
Zvoľte variantu (3)
ChatDopyt na produkt
PorovnáníPorovnať
Patrik Popela
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie Peltier a spínacích prvkov Schlegel

Varianty k produktu STEGOFIX PLUS - Úchyt pre komponenty na lištu DIN (3)

SFP 095 - STEGOFix Plus, šrouby Úchyt pro komponenty na lištu DIN
Úchyt pro komponenty na lištu DIN
SFP 095 - STEGOFix Plus, šrouby
Držící síla: - N, Materiál: plast dle UL94 V-0, Rozměry: 71x40x15 mm;
Rozteč šroubů: 25 mm, průměr 5,5 mm; Balení: 5 kusů;
Hmotnost: 65 g (13 g/kus); Schválení: EAC.
OBJ: 09550.0-05
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
7,84 EUR/ks
9,41 EUR s DPH
Porovnání
+-
Košík
Úchyt komponent na DIN lištu STEGOFIX PLUS - samolepící páska
Úchyt pro komponenty na lištu DIN
SFP 095 - STEGOFix Plus, samolepící páska
Držící síla: 75 N, Materiál: plast dle UL94 V-0, Rozměry: 71x40x15 mm;
Plocha lepící pásky 65x25 mm; Balení: 5 kusů;
Hmotnost: 70 g (14 g/kus); Schválení: EAC.
OBJ: 09550.1-05
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
13,03 EUR/ks
15,64 EUR s DPH
Porovnání
+-
Košík
Úchyt komponent na DIN lištu STEGOFIX PLUS - magnet
Úchyt pro komponenty na lištu DIN
SFP 095 - STEGOFix Plus, magnet
Držící síla: 30 N, Materiál: plast dle UL94 V-0, Rozměry: 71x40x15 mm;
2x pogumované magnety z neodymu; Balení: 5 kusů;
Hmotnost: 145 g (29 g/kus); Schválení: EAC.
OBJ: 09550.2-05
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
47,70 EUR/ks
57,24 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Samostatný úchyt STEGOFIX PLUS slúží na prichytenie komponentov, ktoré vyžadujú montáž na 35 mm lištu DIN. Vhodý je hlavne tam, kde sú tesné priestory pre inštaláciu lišty DIN alebo pre dodatočnú inštaláciu komponentov či príslušenstva, kde chýba lišta DIN.

Na úchyt je možné pripojiť komponenty s maximálnou šírkou 66 mm. Inštalácia úchytu je možná v troch variantách:
- skrutkami s roztečou 25 mm
- pogumovanými magnetmi z neodýmu
- vysoko priĺnavou samolepiacou páskou

  • Kompaktné prevedenie
  • Rýchla a jednoduchá inštalácia
  • Udrží všetky komponenty STEGO
Příklad použití STEGOFIX PLUS

Rozšírené informácie

Rozmer úchytu SFP 095

Rozměr STEGOFIX PLUS

Technické parametre

Aplikácia komponenty s nutnosťou prichytenia na 35 mm lištu DIN
podľa EN 60715, s maximálnou šírkou 66 mm
Prichytenie úchytu
• skrutkami napr. záreznými skrutkami (vrutmi) podľa DIN 7981 (ISO 7049), ø 5,5 mm
• samolepiacou páskou vysoko priľnavá samolepiaca páska s plochou 65 x 25 mm
• magnetom 2x pogumované magnety z neodýmu
Materiál čierny plast podľa UL94 V-O
Rozmery 71 x 40 x 15 mm
Prevádzková teplota -35 až +75 °C (-31 až +167 °F)
Skladovacia teplota
(samolepiaca páska)
optimálna skladovacia teplota pre samolepiacu pásku
je cca. 20 °C (+68 °F) pri 50 % RV (relativnej vlhkosti)
Schválenie EAC
Objednacie číslo Prichytenie úchytu Max. držiaca sila1 Balenie Váha
09550.0-05 skrutkami - 5 kusov 65 g (13 g / 1 kus)
09550.1-05 samolepiacou páskou 75 N 5 kusov 70 g (14 g / 1 kus)
09550.2-05 pogumovanými magnetmi 30 N 5 kusov 145 g (29 g / 1 kus)

1 Pri pokojovej teplote, závislej na podmienkach použitia (napr. stav plochy, veľkosť komponentov) - udržiteľná sila sa tým môže líšiť od tabuľkových hodnôt

Súbory na stiahnutie

Katalógový list
Katalógový list
Zobrazit ikonaDownload ikona
