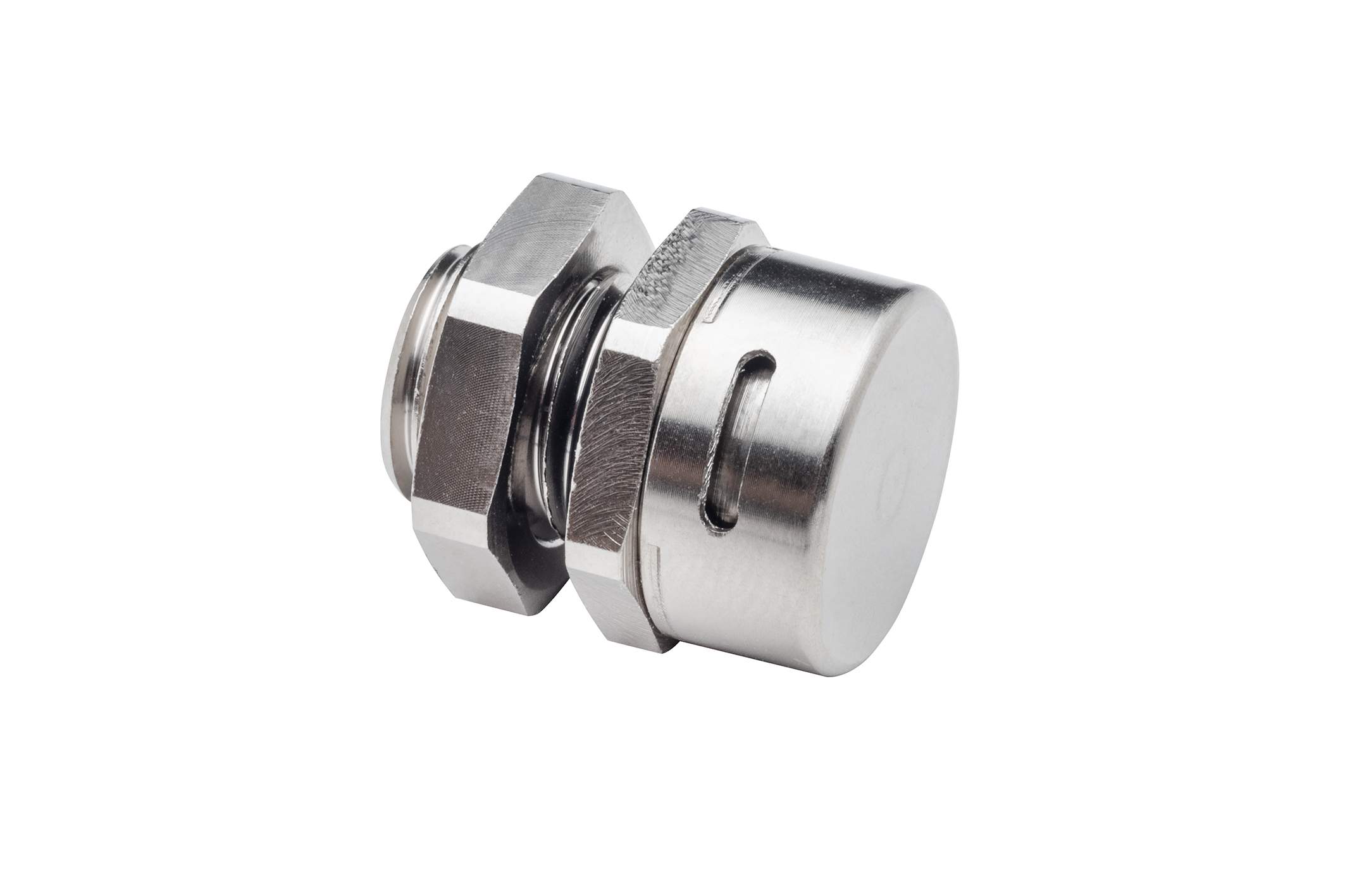

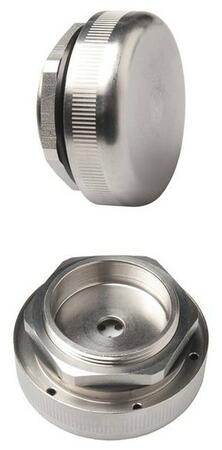

DA 284 - Nerezový kompenzátor tlaku
Pretlaková vetracia mriežka s polopriepustnou membránou a vysokým stupňom krytia (IP 66).
Cena od 26,55 EUR
od 32,66 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (3)
Dopyt na produktPorovnať
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel
Varianty k produktu DA 284 - Nerezový kompenzátor tlaku (3)
kompenzátor tlaku
DA 284, IP66, nerezové provedeníStupeň krytí: IP66; Montáž: závit M40 x 1,5 s maticí
Filtr: polopropustná membrána; Nerezová ocel: V2A (DIN 1.4301/AISI 304)
Rozměry: 58 mm x 31 mm; Počet v balení: 1 kus
Propustnost vzduchu: 1200 l/h při rozdílu tlaku min. 70 mbar
Hmotnost: 200g; Schválení: EAC.
Filtr: polopropustná membrána; Nerezová ocel: V2A (DIN 1.4301/AISI 304)
Rozměry: 58 mm x 31 mm; Počet v balení: 1 kus
Propustnost vzduchu: 1200 l/h při rozdílu tlaku min. 70 mbar
Hmotnost: 200g; Schválení: EAC.
OBJ: 28401.0-00
Záruka: 12 m.
Skladom v GHV
skladom >10 ks
97,30 EUR/ks
119,68 EUR s DPH
+-
kompenzátor tlaku
DA 284, IP66, nerezové provedeníStupeň krytí: IP66; Montáž: závit M40 x 1,5 s maticí
Filtr: polopropustná membrána; Nerezová ocel: V4A (DIN 1.4404/AISI 316L)
Rozměry: 58 mm x 31 mm; Počet v balení: 1 kus
Propustnost vzduchu: 1200 l/h při rozdílu tlaku min. 70 mbar
Hmotnost: 200g; Schválení: EAC.
Filtr: polopropustná membrána; Nerezová ocel: V4A (DIN 1.4404/AISI 316L)
Rozměry: 58 mm x 31 mm; Počet v balení: 1 kus
Propustnost vzduchu: 1200 l/h při rozdílu tlaku min. 70 mbar
Hmotnost: 200g; Schválení: EAC.
OBJ: 28401.0-02
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
129,70 EUR/ks
159,53 EUR s DPH
+-
kompenzátor tlaku
DA 284, IP66, nerezové provedeníStupeň krytí: IP66; Montáž: závit M12 x 1,5 s maticí
Filtr: polopropustná membrána; Nerezová ocel: V2A (DIN 1.4301/AISI 304)
Propustnost vzduchu: 120 l/h při rozdílu tlaku min. 70 mbar
Hmotnost: 20g;
Filtr: polopropustná membrána; Nerezová ocel: V2A (DIN 1.4301/AISI 304)
Propustnost vzduchu: 120 l/h při rozdílu tlaku min. 70 mbar
Hmotnost: 20g;
OBJ: 28402.0-01
Záruka: 12 m.
Nie je skladom
Preveríme pre Vás
26,55 EUR/ks
32,66 EUR s DPH
+-
Popis produktu
Rozdiely tlaku v skriniach s vysokým stupňom krytia sú výsledkom kolísania vnútornej a vonkajšej teploty, kde v prípade podtlaku vzniká riziko prieniku prachu a vlhkosti do skrine cez dverové tesnenie. Pretože vlhkosť nemôže opustiť skriňu, môže sa vyskytnúť kondenzácia ohrozujúca elektronické súčasti. Pretlaková vetracia mriežka DA 284 so stupňom krytia IP 66 zaisťuje kompenzáciu tlaku, pričom polopriepustná membrána prepúšťa vzduch i vlhkosť von zo skrine. V opačnom smere vstupuje iba suchý vzduch, zatiaľčo vlhkosť a prach nepreniknú cez membránu a zostávajú mimo skriňu.- Vysoký stupeň krytia (IP 66)
- Polopriepustná membrána
- Jednoduchá inštalácia
Rozšírené informácie
Obecné technické údaje
| Utahovací moment | 5 Nm |
|---|---|
| Zástavná hĺbka | přibližně 9 mm |
| Materiál | nerezová ocel, poniklovaný hliník |
| Těsnění | těsnící kroužek NBR |
| Filtr | polopropustná membrána |
| Rozměry | ø60×37 mm |
| Balení | 1 kus |
| Montážní poloha | libovolná |
| Pracovní/skladovací teplota | -35 až +80 °C (-31 až +176 °F) |
| Poznámka | Materiály splňují stanovené hodnoty v souladu s RoHS3 |
| Objednací číslo |
Závit | Nerezová ocel | Stupeň krytí | Polopropustnost vzduchu |
Hmotnost |
| 28401.0-00 | M40 x 1,5 | V2A (DIN 1.4305 / AISI 303) (1) | IP66 (EN 60529) / IPX9K (EN 40050-9) | 1.200 l/h | 0,2 kg |
|---|---|---|---|---|---|
| 28401.0-02 | M40 x 1,5 | V4A (DIN 1.4404 / AISI 316L) | IP66 (EN 60529) / IPX9K (EN 40050-9) | 1.200 l/h | 0,2 kg |
| 28404.0-00 | M12 x 1,5 | Poniklovaný hliník (2) | IP67 | 220 l/h | 0,009 kg |
|
(1) V2A není odolný vůči mořské vodě |
|||||
Inštalácia
Vyrežte otvor s priemerom 40,5 +0,5 mm v stene skrine (pre velikost M40), Ø12 +0,2 mm (pre velikost M12) a upevnite vetraciu mriežku s maticou. Uistite sa, že tesniaci krúžok je umiestený na vonkajšej strane steny skrine. Pre veľké skrine a skrine s veľkým počtom komponentov by mali byť použité dve alebo viac mriežok na protiľahlých stranách blízko vrchu skrine.
Schéma
