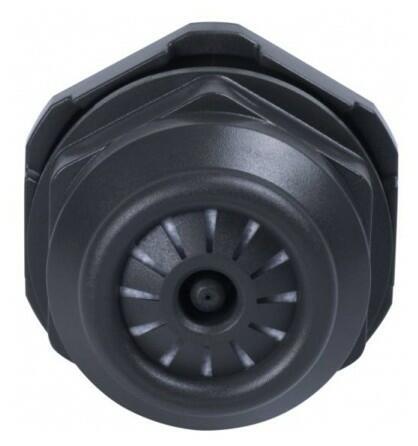

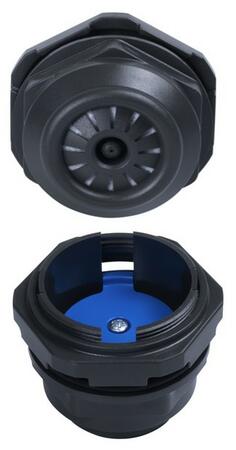

DD 084 - Drenáž kondenzátu

Drenáž kondenzátu pre rozvdzačové skrine, kde hrozí riziko zrážania vody a jej hromadenie v dolnej časti skrine. Ventil zaisťuje odvod zo skrine a zachováva stupeň krytia IP 66.

Cena 8,67 EUR
10,66 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (1)
ChatDopyt na produkt
PorovnáníPorovnať
Patrik Popela
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie PELTIER a spínacích prvkov Schlegel

Varianty k produktu DD 084 - Drenáž kondenzátu (1)

DD 084 Drenážna výpusť
Drenážna výpusť
DD 084
Montáž: šroubení o rozměru M50 x 1,5 s maticí; Zástavbová hloubka: max. 17,5mm
Materiál: Plast dle UL94 V-0, odolný vodě a UV záření dle LC746C
Barva: tmavě šedá; Rozměry: prům. 60 x 49,5 mm; Hmotnost: 60g
Průtok vody: cca 200 ml/h při výšce vodního sloupce 5 mm; Balení: 1 kus
Stupeň krytí: IP66 / IP67 (EN 60529) / IP69K (EN 40050-9); Schválení: EAC.
OBJ: 08410.0-00
Záruka: 12 m.
Skladom v GHV
skladom >10 ks
8,67 EUR/ks
10,66 EUR s DPH
Porovnání
+-
Košík

Popis produktu

V rozvádzačových skriniach s vysokým stupňom krytia IP dochádza vplyvom teplotných zmien ku kondenzacií vodných par. Drenáž DD084 je určená pre montáž na dno skrine a zaisťuje odvod vody zo skrine. Poloprepustná membrána zaišťuje jednosmerný odvod vody a zamedzuje preniknutiu vody späť dovnútra skrine. Okrem základnej funkcie drenáže funguje tiež ako kompenzátor tlaku v skrini pri zmenách teploty. Rozdiely tlaku môžu zapríčiniť preniknutie prachu a vlhkosti do skrine aj cez dverné tesnenie a ohrozovať tak elektronické súčásti. Drenáž kondenzátu je konstruována tak, aby nenarušila vysoké krytie IP zariadenia.

  • Efektívny odvod kondenzátu
  • Vyrovnávanie tlaku v skrini
  • Vysoký stupeň krytia IP 66/IP67/IP69K
  • Jednoduchá inštalácia na dno skrine
  • Masívny kryt odolný voči počasiu a UV žiareniu

Rozšírené informácie

Inštalácia

Vyrežte otvor s priemerom 50,5 ?0,5 mm v nejnižššom mieste skrine. Zbavte otvor otrepov a nasaďte hlavicu drenáže. Zaistite maticou a uistite sa, že tesniaci krúžok je umiestnený na vonkajšej strane steny skrine.

Schéma

Schéma větrací mřížky DD084

Technické parametre

Objednacie číslo 08410.0-00 (balenie 1 kus)
Montáž závit M50×1,5 s maticou (krútenie 60mm)
Zástavná hĺbka približne 17,5 mm
Materiál tmavo šedý plast podľa UL94V-0, RAL 7022, odolný voči vode a UV žiareniu podľa UL746C (f1)
Výška prepadu vody 0 mm (pri hrúbke steny skrine 0,5mm)
Tesnenie tesniaci krúžok NBR
Prietok vody cca. 200ml/h pri výške vodného stĺpca 5mm
Rozmery Ø 60×49,5 mm
Hmotnosť cca. 60 g
Montážna poloha vertikálna, najnižšie miesto v skrini
Pracovná/skladovacia teplota -45 až +70 °C
Stupeň krytia IP66 / IP67 (EN 60529) / IP69K (EN 40050-9)

Súbory na stiahnutie

Katalógový list
Katalógový list
Zobrazit ikonaDownload ikona
