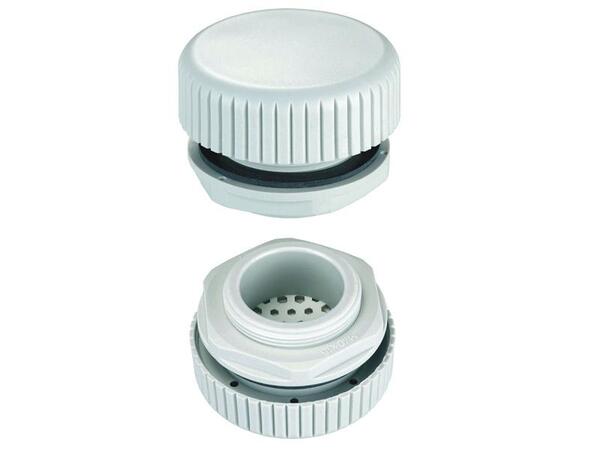

DA 284 - Kompenzátor tlaku
Pretlaková vetracia mriežka s polopriepustnou membránou a vysokým stupňom krytia (IP 66).
Dopyt na produktPorovnať
Varianty k produktu DA 284 - Kompenzátor tlaku (4)
Filtr: polopropustná membrána; Barva: světle šedá
Rozměry: 60 mm x 37 mm; Počet v balení: 1 kus
Propustnost vzduchu: 1200 l/h při rozdílu tlaku min. 70 mbar
Hmotnost: 45g; Schválení: EAC.
Filtr: polopropustná membrána; Barva: světle šedá
odolný povětrnostním vlivům a UV záření dle UL746C
Rozměry: 60 mm x 37 mm; Počet v balení: 2 kusy
Propustnost vzduchu: 1200 l/h při rozdílu tlaku min. 70 mbar
Hmotnost: 120g (60g/ks); Schválení: EAC a UL File No. E234324.
Filtr: polopropustná membrána; Barva: světle šedá
Rozměry: 60 mm x 37 mm; Počet v balení: 2 kusy
Propustnost vzduchu: 1200 l/h při rozdílu tlaku min. 70 mbar
Hmotnost: 90g (45g/ks); Schválení: EAC.
Filtr: polopropustná membrána; Barva: světle šedá
Rozměry: 60 mm x 37 mm; Počet v balení: 2 kusy
Propustnost vzduchu: 120 l/h při rozdílu tlaku min. 70 mbar
Hmotnost: 120g (60g/ks); Schválení: EAC a UL File No. E234324.
Popis produktu
Rozdiely tlaku v skriniach s vysokým stupňom krytia sú výsledkom kolísania vnútornej a vonkajšej teploty, kde v prípade podtlaku vzniká riziko prieniku prachu a vlhkosti do skrine cez dverové tesnenie. Pretože vlhkosť nemôže opustiť skriňu, môže sa vyskytnúť kondenzácia ohrozujúca elektronické súčasti. Pretlaková vetracia mriežka DA 284 so stupňom krytia IP 66 zaisťuje kompenzáciu tlaku, pričom polopriepustná membrána prepúšťa vzduch i vlhkosť von zo skrine. V opačnom smere vstupuje iba suchý vzduch, zatiaľčo vlhkosť a prach nepreniknú cez membránu a zostávajú mimo skriňu.
- Vysoký stupeň krytia (IP 66)
- Polopriepustná membrána
- Jednoduchá inštalácia
Rozšírené informácie
Všeobecné technické údaje
| Montáž | závit M40×1,5 s maticou |
|---|---|
| Zástavná hĺbka | približne 16 mm |
| Materiál | svetlo šedý plast (RAL 7035) |
| Tesnenie | tesniaci krúžok NBR |
| Filter | polopriepustná membrána |
| Priepustnosť vzduchu | 1200 l/h pri rozdiele tlaku minimálne 70 mbar |
| Rozmery | Ø 60×37 mm |
| Hmotnosť | cca. 45 g |
| Montážna poloha | ľubovoľná |
| Pracovná/skladovacia teplota | -45 až +70 °C (-49 až +158 °F) |
| Stupeň krytia | IP 66 (EN 60529) / IPX9K (EN 40050-9) |
Inštalácia
Vyrežte otvor s priemerom 40,5 +0,5 mm v stene skrine a upevnite vetraciu mriežku s maticou. Uistite sa, že tesniaci krúžok je umiestnený na vonkajšej strane steny skrine. Pre veľké skrine a skrine s veľkým počtom komponentov by mali byť použité dve alebo viac mriežok na protiľahlých stranách blízko vrchu skrine.
