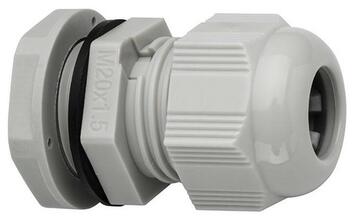

DAK 284 - Ventilačná kabelová priechodka

Ventilačná kabelová priechodka zaisťuje bezpečné upevnenie kabelov a vodičov v rozvádzači pri súčasnej kompenzácií tlakových rozdielov - (krytie IP66/IP67).
Cena od 3,65 EUR
od 4,38 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (3)
ChatDopyt na produkt
PorovnáníPorovnať
Patrik Popela
Patrik Popela
Technicko-obchodný špecialista pre kúrenie, ventilácia a regulácia STEGO, COSMOTEC, chladiace zariadenie Peltier a spínacích prvkov Schlegel

Varianty k produktu DAK 284 - Ventilačná kabelová priechodka (3)

GHV - velké G
Káblová priechodka
DAK 284 - M12
Stupeň krytí: IP66/IP67; Montáž: šroubení o rozměru M12x 1,5; Barva: světle šedá
Délka: 8 mm; Průměr: 12,3 mm; Průvzdušnost: 25 l/h při tlakovém rozdílu 70 mbar
Upínací rozsah: 4-8 mm; Filtr: PTFE; Hmotnost: 7g
Schválení: VDE, UL File No. E471430 a EAC.
OBJ: 28410.0-00
Záruka: 12 m.
Skladom v GHV
skladom 10 ks
3,65 EUR/ks
4,38 EUR s DPH
Porovnání
+-
Košík
GHV - velké G
Káblová priechodka
DAK 284 - M16
Stupeň krytí: IP66/IP67; Montáž: šroubení o rozměru M16 x 1,5; Barva: světle šedá
Délka: 10 mm; Průměr: 16,3 mm; Průvzdušnost: 25 l/h při tlakovém rozdílu 70 mbar
Upínací rozsah: 4-8 mm; Filtr: PTFE; Hmotnost: 8g
Schválení: VDE, UL File No. E471430 a EAC.
OBJ: 28411.0-00
Záruka: 12 m.
Skladom v GHV
skladom 10 ks
3,79 EUR/ks
4,55 EUR s DPH
Porovnání
+-
Košík
GHV - velké G
Káblová priechodka
DAK 284 - M20
Stupeň krytí: IP66/IP67; Montáž: šroubení o rozměru M20 x 1,5; Barva: světle šedá
Délka: 8 mm; Průměr: 20,3 mm; Průvzdušnost: 40 l/h při tlakovém rozdílu 70 mbar
Upínací rozsah: 6-12 mm; Filtr: PTFE; Hmotnost: 13g
Schválení: VDE, UL File No. E471430 a EAC.
OBJ: 28412.0-00
Záruka: 12 m.
Skladom v GHV
skladom 10 ks
4,28 EUR/ks
5,14 EUR s DPH
Porovnání
+-
Košík

Popis produktu

Zmeny vonkajšej teploty prostredia a vnútornej teploty v uzavretých skriniach zpôsobujú tlakové rozdiely. Vzniknutý podtlak môže zpôsobiť vniknutie nežiadúceho prachu a vlhkosti do skrine napr. skrz tesnenie dverí. Pokles vnútornej teploty môže zpôsobiť kondenzaciu. Ventilačná kabelová priechodka nielenže zaisťuje kompenzáciu tlakových rozdielov (IP66/67), ale aj bezpečné uloženie kabelov a vodičov v rozvádzači.
Pri malej hodnote pretlaku umožňuje polopriepustný filter vnútri priechodky odvetranie vlhkosti a nedovolí preniknutie prachu a vlhkosti zvonka.

  • Vysoký stupeň krytia IP66/IP67
  • Polopriepustný filter
  • Integrovaná kompenzácia tlaku
  • Jednoduchá inštalácia

Rozšírené informácie



Montáž skrutkový závit o rozměru M12x1,5 / M16x1,5 / M20x1,5
Hrúbka stěny rozvádzača 0,5 - 3 mm s poistnou maticou
Materiál plast, svetlo šedá
Stupeň krytia IP66 / IP67 (EN 60529)
Tesnenie tesniaci krúžok NBR
Filter PTFE
Hmotnosť 7g - 13g
Montážná poloha variabilná
Pracovná/skladovacia teplota -20 až +80 °C (-4 až +176 °F)
Schválenie UL File No. E471430, VDE a EAC predložené

Inštalácia

Do skrine vyrežte otvor, nasaďte kabelovú priechodku a zaistite maticu. Uistite sa, že je tesnenie správne umiestené na vonkajšiej strane skrine a že otvor je bez ostrapkov.

Objednacie
číslo
Veľkosť
závitu
M [mm]
Dĺžka
závitu
L
Priemer Upínací
rozsah
D
Veľkosť
kľúčov
Uťahovací
moment
matice
Prievzdušnosť
SW1 SW2 (pri tlakovom
rozdiele 70 mbar)
28410.0-00 M12x1,5 8 mm 12,3 mm 4-8 mm 19 18 2 Nm 25 l/h
28411.0-00 M16x1,5 10 mm 16,3 mm 4-8 mm 19 22  2 Nm  25 l/h
28412.0-00 M20x1,5 10 mm 20,3 mm 6-12 mm 24 26 5 Nm  40 l/h

Schéma

Ventilační kabelová průchodka DAK 284
