SK

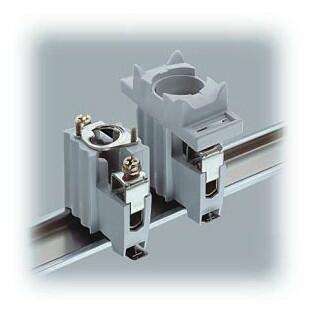

D0 poistkové spodky pre montáž na DIN-lištu
Dostupnosť: Predaj ukončený
Dopyt na produktPorovnať
Radek Odložilík
Technicko-obchodný špecialista meracej techniky a prevodníkov pre rozvádzače WEIGEL, ISKRA, AMS a prípojnicových systémov Wöhner.
Popis produktu
- DIN 49524
- 1-pólové alebo 3-pólové prevedenie
- D01 do 16 A
- D02 do 63 A
- Pre poistkové vložky DIN 49522 (viď samostatný prehľad)
- Pre distančné objímky DIN 49523 (viď samostatný prehľad)
- Dodávka vrátane krytu
Rozšírené informácie
| Obj. číslo | Závit | Menovitý prúd [A] | Menovité napätie [V] | Prevedenie | Pripojenie [mm2] | Rozmery | Poznámka |
|---|---|---|---|---|---|---|---|
| 31161.000 | E14 | 16 | 400 | 1-pólový | 1,5-25 | Rozmer 31161.000 | mostíkový typ |
| 31172.000 | E14 | 16 | 400 | 3-pólový | 1,5-25 | Rozmer 31172.000 | mostíkový typ |
| 31169.000 | E18 | 63 | 400 | 1-pólový | 1,5-35 | Rozmer 31169.000 | mostíkový typ |
| 31051.000 | E18 | 63 | 400 | 3-pólový | 1,5-35 | Rozmer 31051.000 | mostíkový typ |
| 31031.000 | E14 | 16 | 400 | 1-pólový | 1,5-25 | Rozmer 31031.000 | vidlicový typ |
| 31032.000 | E14 | 16 | 400 | 3-pólový | 1,5-25 | Rozmer 31032.000 | vidlicový typ |
| 31033.000 | E18 | 63 | 400 | 1-pólový | 1,5-35 | Rozmer 31033.000 | vidlicový typ |
| 31034.000 | E18 | 63 | 400 | 3-pólový | 1,5-35 | Rozmer 31034.000 | vidlicový typ |
Prichytenie vstupného vodiča (hrebeňové zbernice) pomoocou
*) Iba pre poistkové spodky D0 vidlicového typu.
- D01: rámové svorky (1,5-25 mm2), uťahovací moment 4 Nm (alebo pod skrutku M5, moment dotiahnutia 4 Nm)*
- D02: rámové svorky (1,5-35 mm2), uťahovací moment 4 Nm (alebo pod skrutku M6, moment dotiahnutia 4 Nm)*
Prichytienie výstupného vodiča (hrebeňové zbernice) pomocou
- D01: rámové svorky (1,5-25 mm2), moment dotiahnutia 4 Nm
- D02: rámové svorky (1,5-35 mm2), moment dotiahnutia 4 Nm
Prídavná svorka
- D01: (1,5-6 mm2), moment dotiahnutia 1,5-2 Nm
- D02: (1,5-6 mm2), moment dotiahnutia 1,5-2 Nm
Príslušenstvo
Hrebeňové zbernice (dĺžka 1 m)
| Obj. číslo | Prevedenie | Menovitý prúd [A] | Prierez [mm2] | Rozteč [mm] | Rozmery | |
|---|---|---|---|---|---|---|
| Pri napájaní v strede | Pri napájaní zo strany | |||||
| 31001.000 | 1-pólová, neizolovaná, mostíková | 200 | 100 | 30 | 27 | |
| 31014.000 | 1-pólová, izolovaná, mostíková | 150 | 75 | 16 | 27 | Rozmer 31014.000 |
| 31057.000 | 1-pólová, izolovaná, mostíková | 260 | 130 | 35 | 27 | Rozmer 31057.000 |
| 31012.000 | 3-pólová, izolovaná, mostíková | 130 | 65 | 16 | 27 | Rozmer 31012.000 |
| 31024.000 | 1-pólová, izolovaná, vidlicová | 150 | 75 | 16 | 27 | Rozmer 31024.000 |
| 31026.000 | 3-pólová, izolovaná, vidlicová | 130 | 65 | 16 | 27 | |
| 31056.000 | 3-pólová, izolovaná, mostíková | 220 | 110 | 35 | 27 | Rozmer 31056.000 |
| 31057.000 | 1-pólová, izolovaná, mostíková | 260 | 130 | 35 | 27 | Rozmer 31057.000 |
Pripojovacie svorky
| Obj. číslo | Prevedenie | Prierez [mm2] | Rozmery |
|---|---|---|---|
| 31044.000 | doplnkové pripojene pre spodky 31169.000, 31051.000, 31033.000 a 31034.000 | 1,5-6 | Rozmer 31044.000 |
| 31007.000 | pre zbernicu 31 001 | 1,5-35 | |
| 31028.000 | pre 1-pólové izolované hrebeňové zbernice, bočné pripojenie | 6-50 | |
| 31029.000 | pre 3-pólové izolované hrebeňové zbernice, bočné pripojenie | 6-50 | |
| 31085.000 | pre 3-pólové izolované hrebeňové zbernice, čelné pripojenie | 6-50 | |
| 01198.000 | pre 1-pólové izolované hrebeňové zberrnice, čelné pripojenie | 16-95 | Rozmer 01198.000 |
| 01228.000 | pre 3-pólové izolované hrebeňové zbernice, čelné pripojenie | 16-95 | |
| Pre každú fázu je potrebná jedna svorka. | |||
Kryty koncov hrebeňových zberníc
| Obj. číslo | Prevedenie |
|---|---|
| 31027.000 | pre 3-pólové izolované hrebeňové zbernice, 16 mm2 |
| 31084.000 | pre 3-pólové izolované hrebeňové zbernice, 35 mm2 |
Označovacie štítky
| Obj. číslo | Prevedenie |
|---|---|
| 31004.000 | Označovací štítok - klips 20×9 mm |
