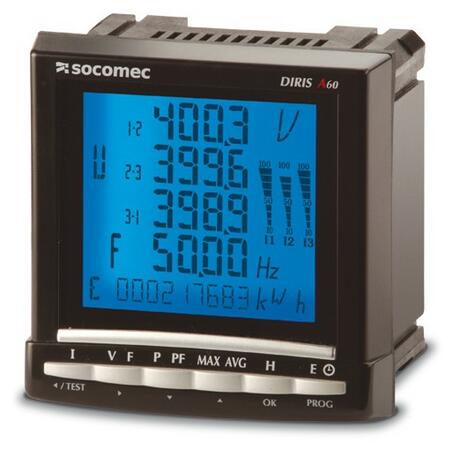

DIRIS A60 - Multifunkčný panelový merací prístroj
Zhodné funkcie ako DIRIS A30 + naviac:
V zhode s normami:
- IEC 61557-12
- IEC 62053-22 tř. 0,5S
- IEC 62053-23 tř. 1
- IEC 50160

Varianty k produktu DIRIS A60 - Multifunkčný panelový merací prístroj (1)
Voliteľné príslušenstvo k DIRIS A60 - Multifunkčný panelový merací prístroj

Výstup mechanický kontakt (max. 100VDC, 0.5A, 10VA).
Určeno pro analyzátory sítě DIRIS A30/A41/A60 a přepínače sítí ATyS p.

Určeno pro analyzátory sítě DIRIS A30/A41/A60 a přepínače sítí ATyS p.
S přepínači ATyS g je kompatibilní pro přístroje vyrobené po 08/2020.

V nastavení přístroje se provede přiřazení sledované veličině.
Určeno pro analyzátory sítě DIRIS A30/A41/A60 a přepínače sítí ATyS p.
pozn.: max. lze osadit 2 moduly 48250093, nutno instalovat na pozici 1 a 2!

V nastavení přístroje se provede přiřazení výstupů sledované veličině.
2 vstupy pro čítání pulsů.
Určeno pro přístroje DIRIS A30/A41/A60.
pozn.: max. lze osadit 3 moduly I/O

Určeno pro analyzátory sítě DIRIS A30/A41/A60 a přepínače sítí ATyS p.

Určeno pro analyzátory sítě DIRIS A30/A41/A60 a přepínače sítí ATyS p.
Popis produktu
Základné elektrické veličiny
- Fázový prúd: I1, I2, I3, In
- Celkový prúd (I1, I2, I3)/3: IAVG
- Fázové napätie: U1, U2, U3
- Združené napätie: U12, U23, U13
- Frekvencia: f
- Fázový činný výkon: P1, P2, P3
- Fázový jalový výkon: Q1, Q2, Q3
- Fázový zdanlivý výkon: S1, S2, S3
- Celkový 3f výkon: ∑P, ∑Q, ∑S,
- Predpokladaný 3f výkon: ∑PPRED, ∑QPRED, ∑SPRED
- Fázový účinník: PF1, PF2, PF3
- Celkový 3f účinník: ∑PF
- 4 kvadrantový elektromer: ±kWh, ±kvarh
- Harmonické fázové skreslenie THD 3UL-N, THD 3UL-L, THD 3I (do 61. harm.)
- Skreslenie signálu podľa jednotlivých harmonických 1,3,5,7....25 pre I, UL-N a UL-L
Prídavné funkcie oproti DIRIS A30
- Prúdová a napäťová nesymetria
- Tangent φ
- Ukládanie výkonovej krivky pre činný ∑P, jalový ∑Q a zdanlivý výkon ∑S (60 dní pri frekvencii ukládania 10 min)
Sledovanie maximálnych a priemerných hodnôt
- Maximálny prúd: I1max, I2max, I3max
- Maximálne fázové napätie: U1max, U2max, U3max
- Maximálne združené napätie: U12max, U23max, U13max
- Maximum celkového 3f výkonu: ∑Pmax, ∑Qmax, ∑Smax
- Priemerná hodnota prúdu za časovú periódu : I1avg, I2avg, I3avg
- Priemerná hodnota fázového napätia za časovú periódu: U1avg, U2avg, U3avg
- Priemerná hodnota združeného napätia za časovú periódu: U12avg, U23avg, U13avg
- Priemerná hodnota celkového 3f výkonu za časovú periódu: ∑Pavg, ∑Qavg, ∑Savg
Ďalšie funkcie
- Počitadlo impulzov
- Komunikácia MODBUS / PROFIBUS DP® / ETHERNET
- Výstupný kontakt vo funkcii alarmu (až 6 výstupov)
- Výstupný kontakt vo funkcii pulzného výstupu elektromera
- Meranie teploty (až 3 vstupy PT100)
- Počítadlo prevádzkových hodín (programovateľné)
- Komunikácia MODBUS, PROFIBUS, Ethernet s WEB serverom
- Pamäť pre záznam výkonovej krivky (až 6000 hodnôt)
- Analógový výstup 0/4 - 20 mA
+ naviac oproti DIRIS A30
- zobrazenie napäťovej a prúdovej nesymetrie,
- zobrazenie tan fí,
- pamäť pre záznam 15 min maxima výkonu P, Q, S
- detekcia a záznam 40 posledných udalostí v sieti (prepätie, podpätie, strata napätia, nadprúd)
- Software pre zobrazenie nameraných kriviek
Rozšírené informácie
Udaje pre objednanie
Objednacie číslo | Typ | Popis |
48250207 | multimeter DIRIS A60 (110..400 V ac / 120...350 V dc) | S pamäťou pre záznam udalostí v sieti podľa EN50160 (kvalita siete). |
---|

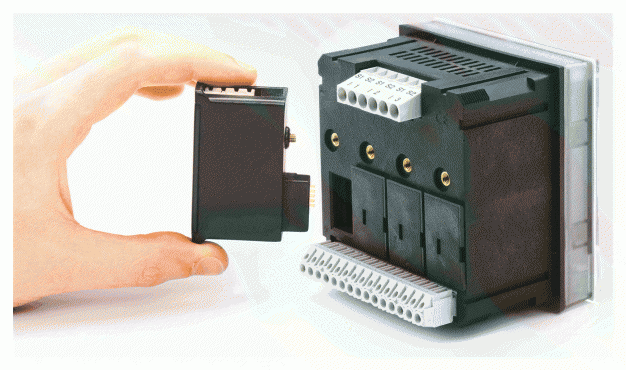

Popis zásuvných modulov
Objednacie číslo | Typ | Popis |
48250207 | multimeter DIRIS A60 | |
---|---|---|
48250097 | Pamäťový modul | Je súčasťou zariadenia. |
48250090 | Modul s pulzným výstupom | Pulzný výstup elektromera pre ±kWh, ±kvarh (nastaviteľné trvanie a konštanta impulzu). Modul obsahuje 2 výstupy. |
48250092 | Komunikačný modul MODBUS | Rozhraní RS485, protokol JBUS/MODBUS. |
48250093 | Modul s analogovým výstupom | 2x programovateľné analógové výstupy so signálom 0/4...20 mA, priraditeľné pre 3I, In, 3V, 3U,f, ΣP, ΣQ, ΣS, cos φ, Isys, Usys, Vsys, Ppred, Qpred, Spred a teplotu. 1) |
48250094 | Modul 2 vstupy/2 výstupy | Výstupy
|
48250203 | Komunikačný modul ETHERNET | Rozhraní ETHERNET, protokol MODBUS/TCP. |
48250204 | Komunikačný modul ETHERNET s prevodníkom na RS485 |
Rozhraní ETHERNET, protokol MODBUS/TCP. Prevodník ETHERNET / RS485. |
48250206 | Teplotný modul |
1x Interné čidlo. 3x Vstup pre teplotné čidlo PT100, štvorvodičové zapojenie.. |
1) 3I-(I1, I2, alebo I3), "V"-fázové napätie, "U"-združené napätie, ΣP-(P1+P2+P3), Isys-[(I1+I2+I3)/3], "Ppred, Qpred, Spred"-predpokladaný výkon za časový interval.
Technické parametre
Prúdové vstupy (TRMS) | |
Max. primárny prúd | 10 000 A |
---|---|
Max. sekundárny prúd | 1 alebo 5 A |
Spotreba vstupu | 0,1 VA |
Presnosť merania |
0,2 % |
Trvalá preťažiteľnosť | 6 A |
Krátkodobá preťažiteľnosť |
10 In po 1s |
Napäťové vstupy (TRMS) | |
Fázové napätie |
28...404 V a.c. |
Sdružené napätie |
50...700 V a.c. |
Vnútorná spotreba |
0,1 VA |
Trvalá preťažiteľnosť | 800 V a.c. |
Max. primárne napätie | 500 kV a.c. |
Max. sekundárne napätie | 60, 100, 110, 173, 190 V a.c. |
Napájanie | |
Vlastné napájacie svorky | Áno |
Napájacie napätie |
110...400 V a.c. (±10%), 120...350 V d.c. (±20%) |
Spotreba prístroja | 10 VA |
