ASRD 205.37 - Trojfázový merací transformátor prúdu

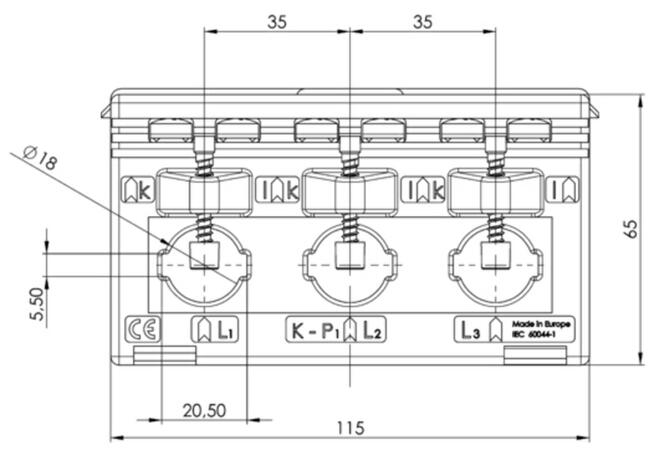

Rozmery ASRD 205.37 - čelný pohľad
Rozmery ASRD 205.37 - bočný pohľad
Rozmery ASRD 310.37 - horný pohľad
ASRD 205.37 - Trojfázový merací transformátor prúdu
Rozmery ASRD 205.37 - čelný pohľad
Rozmery ASRD 205.37 - bočný pohľad
Rozmery ASRD 310.37 - horný pohľad

ASRD 205.37 - Trojfázový merací transformátor prúdu

Trojfázový transformátor prúdu

Šírka: 115 mm
Primárny vodič plochý: 20×5 mm
Štandardný vodič: Ø18 mm
Primárny men. prúd: 100...250 A
Cena od 46,39 EUR
od 57,06 EUR s DPH
Dostupnosť: Skladom v GHV
Zvoľte variantu (10)
ChatDopyt na produkt
PorovnáníPorovnať
Jiří Formánek
Jiří Formánek
+420 775 784 899
Technicko-obchodný špecialista prístrojových transformátorov prúdu a plastových izolátorov MBS.
VariantyPopis produktuTechnické parametreSúbory na stiahnutieČlánkySúvisiace produkty

Varianty k produktu ASRD 205.37 - Trojfázový merací transformátor prúdu (10)

Filtrace
Na sklade
Primárny menovitý prúd
Sekundárny prúd
Menovitý výkon
Na sklade:
Ano[1]Zrušiť ⨯
Primárny menovitý prúd:
100 A[2]150 A[2]160 A[2]200 A[2]250 A[2]Zrušiť ⨯
Sekundárny prúd:
1 A[5]5 A[5]Zrušiť ⨯
Menovitý výkon:
1 VA[2]1,25 VA[2]1,5 VA[4]2,5 VA[2]Zrušiť ⨯
ASRD 205.37; 200/5A; 1,5VA; tř.1 Merací transformátor prúdu 3 fáz.
Merací transformátor prúdu 3 fáz.
ASRD 205.37; 200/5A; 1,5VA; tř.1
Průměr prim. vodiče: 21,5 mm
Převod transformátoru: 200/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
OBJ: D205-012
EAN: 4061701277357
Záruka: 24 m.
Skladom v GHV
skladom 2 ks
46,39 EUR/ks
57,06 EUR s DPH
Porovnání
+-
Košík
ASRD 205.37; 100/1A; 1VA; tř.1 Merací transformátor prúdu 3 fáz.
Merací transformátor prúdu 3 fáz.
ASRD 205.37; 100/1A; 1VA; tř.1
Průměr prim. vodiče: 21,5 mm
Převod transformátoru: 100/1A
Jmenovitý výkon: 1VA
Třída přesnosti: 1
OBJ: D205-020
EAN: 4061701277388
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
51,84 EUR/ks
63,76 EUR s DPH
Porovnání
+-
Košík
ASRD 205.37; 100/5A; 1VA; tř.1 Merací transformátor prúdu 3 fáz.
Merací transformátor prúdu 3 fáz.
ASRD 205.37; 100/5A; 1VA; tř.1
Průměr prim. vodiče: 21,5 mm
Převod transformátoru: 100/5A
Jmenovitý výkon: 1VA
Třída přesnosti: 1
OBJ: D205-010
EAN: 4061701277333
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
46,39 EUR/ks
57,06 EUR s DPH
Porovnání
+-
Košík
ASRD 205.37; 150/1A; 1,25VA; tř.1 Merací transformátor prúdu 3 fáz.
Merací transformátor prúdu 3 fáz.
ASRD 205.37; 150/1A; 1,25VA; tř.1
Průměr prim. vodiče: 21,5 mm
Převod transformátoru: 150/1A
Jmenovitý výkon: 1,25VA
Třída přesnosti: 1
OBJ: D205-021
EAN: 4061701277395
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
51,84 EUR/ks
63,76 EUR s DPH
Porovnání
+-
Košík
ASRD 205.37; 150/5A; 1,25VA; tř.1 Merací transformátor prúdu 3 fáz.
Merací transformátor prúdu 3 fáz.
ASRD 205.37; 150/5A; 1,25VA; tř.1
Průměr prim. vodiče: 21,5 mm
Převod transformátoru: 150/5A
Jmenovitý výkon: 1,25VA
Třída přesnosti: 1
OBJ: D205-011
EAN: 4061701277340
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
46,39 EUR/ks
57,06 EUR s DPH
Porovnání
+-
Košík
ASRD 205.37; 160/1A; 1,5VA; tř.1 Merací transformátor prúdu 3 fáz.
Merací transformátor prúdu 3 fáz.
ASRD 205.37; 160/1A; 1,5VA; tř.1
Průměr prim. vodiče: 21,5 mm
Převod transformátoru: 160/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
OBJ: D205-024
EAN: 4061701277425
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
51,84 EUR/ks
63,76 EUR s DPH
Porovnání
+-
Košík
ASRD 205.37; 160/5A; 1,5VA; tř.1 Merací transformátor prúdu 3 fáz.
Merací transformátor prúdu 3 fáz.
ASRD 205.37; 160/5A; 1,5VA; tř.1
Průměr prim. vodiče: 21,5 mm
Převod transformátoru: 160/5A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
OBJ: D205-014
EAN: 4061701277371
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
46,39 EUR/ks
57,06 EUR s DPH
Porovnání
+-
Košík
ASRD 205.37; 200/1A; 1,5VA; tř.1 Merací transformátor prúdu 3 fáz.
Merací transformátor prúdu 3 fáz.
ASRD 205.37; 200/1A; 1,5VA; tř.1
Průměr prim. vodiče: 21,5 mm
Převod transformátoru: 200/1A
Jmenovitý výkon: 1,5VA
Třída přesnosti: 1
OBJ: D205-022
EAN: 4061701277401
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
51,84 EUR/ks
63,76 EUR s DPH
Porovnání
+-
Košík
ASRD 205.37; 250/1A; 2,5VA; tř.1 Merací transformátor prúdu 3 fáz.
Merací transformátor prúdu 3 fáz.
ASRD 205.37; 250/1A; 2,5VA; tř.1
Průměr prim. vodiče: 21,5 mm
Převod transformátoru: 250/1A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
OBJ: D205-023
EAN: 4061701277418
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
51,84 EUR/ks
63,76 EUR s DPH
Porovnání
+-
Košík
ASRD 205.37; 250/5A; 2,5VA; tř.1 Merací transformátor prúdu 3 fáz.
Merací transformátor prúdu 3 fáz.
ASRD 205.37; 250/5A; 2,5VA; tř.1
Průměr prim. vodiče: 21,5 mm
Převod transformátoru: 250/5A
Jmenovitý výkon: 2,5VA
Třída přesnosti: 1
OBJ: D205-013
EAN: 4061701277364
Záruka: 24 m.
Nie je skladom
Preveríme pre Vás
46,39 EUR/ks
57,06 EUR s DPH
Porovnání
+-
Košík

Popis produktu

  • Menovitý primárny prúd: 100 až 250 A
  • Sekundárny prúd: 5 alebo 1 A
  • Trieda presnosti: 1
  • Menovitý trvalý tepelný prúd Icth: 1,0 × IN
  • Menovitý krátkodobý tepelný prúd Ith: 60 × IN, 1 sec.
  • Maximálne prevádzkové napätie Um: 0,72 kV
  • Skúšobné izolačné napätie: 3 kV, Ueff, 50 Hz, 1 min.
  • Menovitá frekvencia: 50 Hz
  • Trieda izolácie: E
  • Nadprúdové číslo FS uvedené na štítku transformátora
  • Prevádzková / skladovacia teplota: -5°C < T < +40°C / -25°C < T < +70°C
  • Rozmery púzdra (š × v × h): 115 x 65 x 37 mm
  • Primárny vodič plochý / kruhový: 20×5 mm / Ø18 mm
  • Rozstup medzi stredmi fáz: 35 mm

Technické parametre

Parametry

Primárny vodič Ø (max)18 mm
Primárny pas20x5 mm
Šírka115 mm

Parametre variant k ASRD 205.37 - Trojfázový merací transformátor prúdu

Primárny menovitý prúdMenovitý výkonTrieda presnosti: 1
Sekundárny prúd: 5 ASekundárny prúd: 1 A
100 A1 VAD205-010
D205-020
150 A1,25 VAD205-011
D205-021
160 A1,5 VAD205-014
D205-024
200 A1,5 VAD205-012
D205-022
250 A2,5 VAD205-013
D205-023
